Bẫy hơi

Hơi nước được tạo ra bởi lò hơi chứa năng lượng nhiệt được sử dụng để làm nóng sản phẩm. Khi hơi nước mất năng lượng bằng cách làm nóng sản phẩm, nước ngưng được hình thành. Ngoài ra, một phần năng lượng chứa trong hơi nước bị mất do tổn thất bức xạ từ đường ống và phụ kiện. Sau khi mất nhiệt này, hơi nước được chuyển thành nước ngưng. Nếu nước ngưng này không được xả ngay lập tức ngay khi hình thành, nó có thể làm giảm hiệu quả hoạt động của hệ thống bằng cách làm chậm quá trình truyền nhiệt cho quá trình. Cùng với đó là sự hư hỏng cho hệ thống đường ống. Sự hiện diện của nước ngưng tụ trong một hệ thống hơi cũng có thể gây ra thiệt hại vật lý do búa nước hoặc ăn mòn. Để tránh xảy ra tình trạng này thì chúng ta thường xử dụng một loại van là van bẫy hơi.

Vậy bẫy hơi là gì?

Bẫy hơi, cóc ngưng hơi, có tách nước,  bẫy nước có tên tiếng anh là Steam trap là một dụng cụ để tách riêng biệt hơi và nước ngưng tụ trên hệ thống đường ống.

bẫy hơi có nhiệm vụ giữ lại hơi nước và xả nước ngưng dưới áp suất hoặc tải khác nhau. Các bẫy hơi phải có công suất tốt để thoát khí và các loại khí không ngưng khác một cách nhanh chóng trong khi giữ lại hơi nước sống.

Phân loại bẫy hơi và cấu tạo của từng loại bẫy hơi

Dựa trên cấu tạo của bẫy hơi chúng ta có thể chia làm bốn loại chính là bẫy cơ học, bẫy nhiệt tĩnh, bẫy nhiệt động, bẫy vòi venturi.

Bẫy hơi cơ học

Bẫy hơi cơ học dựa vào sự khác biệt về mật độ giữa hơi nước và nước ngưng để hoạt động. Chúng có thể liên tục vượt qua khối lượng lớn ngưng tụ và phù hợp cho một loạt các ứng dụng quy trình. Có hai loại chính là cóc ngưng loại bóng phao và bẫy kiểu thùng ngược.

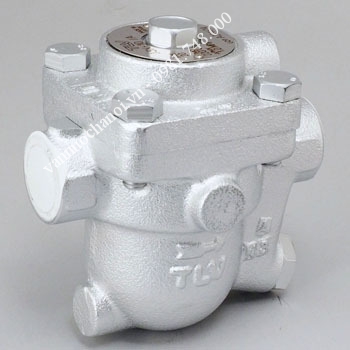

Bẫy hơi kiểu bóng phao

Trong bẫy phao, vị trí của phao bị ảnh hưởng trực tiếp bởi mức độ ngưng tụ trong bẫy. Phao đáp ứng với dòng ngưng tụ, mở và đóng van để bù cho phù hợp. Có hai thiết kế cơ bản được sử dụng cho bẫy dạng phao: Bẫy kiểu đòn bẫy và Free Float.

Trong các thiết kế phao đòn bẩy, một phao được gắn vào một đòn bẩy điều khiển van. Khi nước ngưng đi vào bẫy, phao trở nên nổi và di chuyển cần gạt, khiến van bẫy mở ra. Tuy nhiên, do chuyển động hạn chế của cánh tay đòn, đầu van thường nằm trong đường dẫn của dòng ngưng tụ, điều này có thể dẫn đến một lực kéo thêm tác động để đóng van trong điều kiện lưu lượng cao.

Đối với dạng bẫy Free Float thì phao không được gắn vào đòn bẩy và chính phao đóng vai trò là van cho bẫy. Free Float có thể độc lập vươn ra khỏi lỗ, cho phép nước ngưng được thoát ra khỏi vật cản. Ngoài ra, vòng quay tự nhiên của Free Float cho phép số lượng điểm tiếp xúc gần như vô hạn để bịt kín lỗ, giảm đáng kể hao mòn van cục bộ.

Ưu điểm của bẫy phao

Các bẫy liên tục xả nước ngưng ở nhiệt độ hơi nước. Điều này làm cho nó trở thành lựa chọn đầu tiên cho các ứng dụng có tốc độ truyền nhiệt cao đối với diện tích bề mặt gia nhiệt có sẵn.

Nó có thể xử lý tải ngưng tụ nặng hoặc nhẹ tốt như nhau và không bị ảnh hưởng bởi sự dao động rộng và đột ngột của áp suất hoặc lưu lượng.

Miễn là một lỗ thông hơi tự động được trang bị, bẫy có thể xả khí tự do.

Nó có công suất lớn cho kích thước của nó.

Các phiên bản có van giải phóng khóa hơi là loại bẫy duy nhất hoàn toàn phù hợp để sử dụng khi có thể xảy ra khóa hơi.

có khả năng kháng búa nước.

Nhược điểm của bẫy hơi dạng bóng phao

Mặc dù ít nhạy hơn so với bẫy thùng ngược, bẫy loại phao có thể bị hỏng do đóng băng nghiêm trọng và cơ thể phải bị trễ, và / hoặc bổ sung với một bẫy thoát nhiệt bổ sung nhỏ, nếu nó được lắp ở vị trí tiếp xúc.

Như với tất cả các loại bẫy cơ học, các bộ phận khác nhau được yêu cầu để cho phép hoạt động trên các phạm vi áp suất khác nhau. Bẫy được thiết kế để hoạt động trên áp suất chênh lệch cao hơn có các lỗ nhỏ hơn để cân bằng độ nở của phao. Nếu một cái bẫy phải chịu áp suất chênh lệch cao hơn dự định, nó sẽ đóng và không truyền nước ngưng.

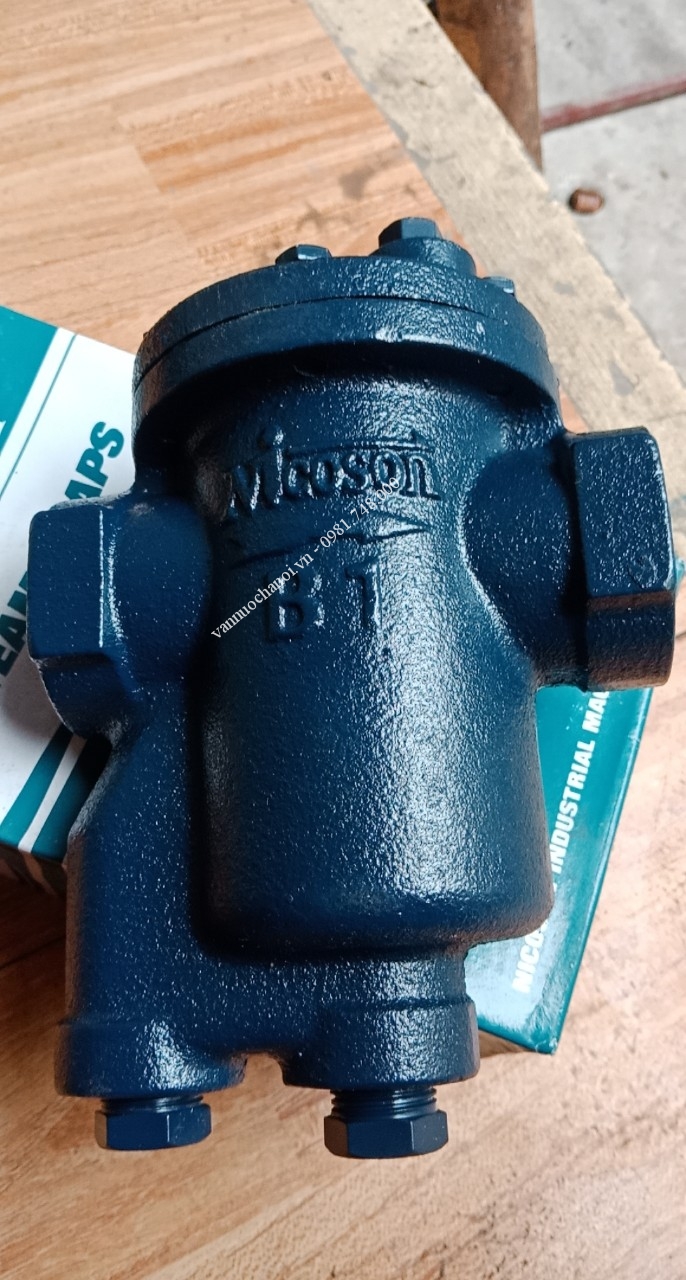

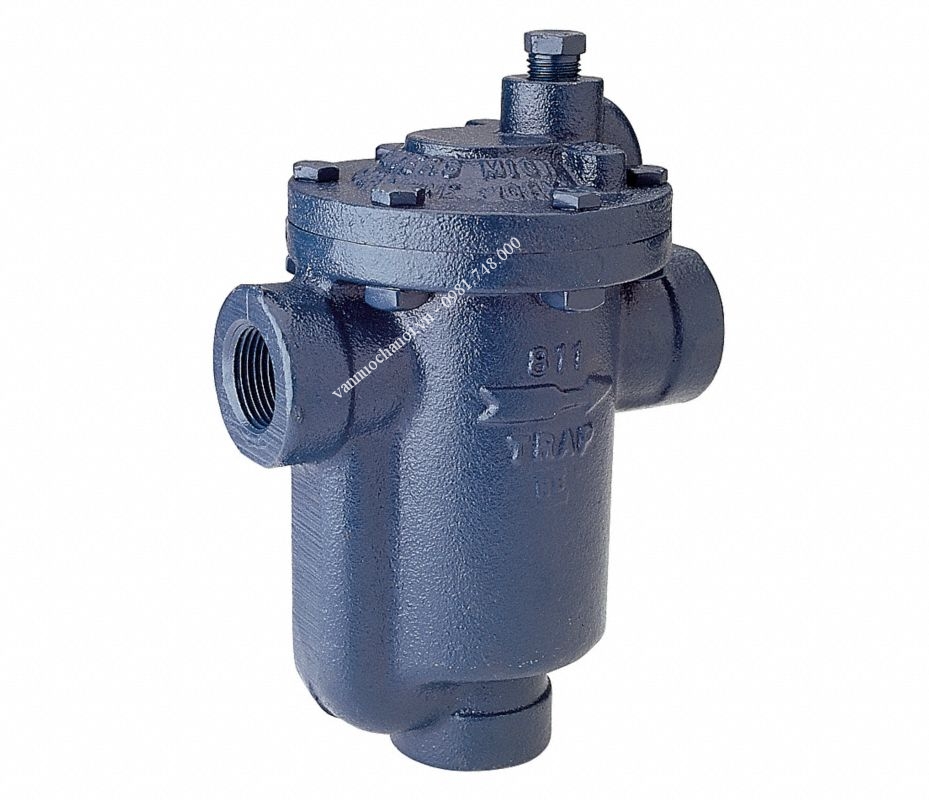

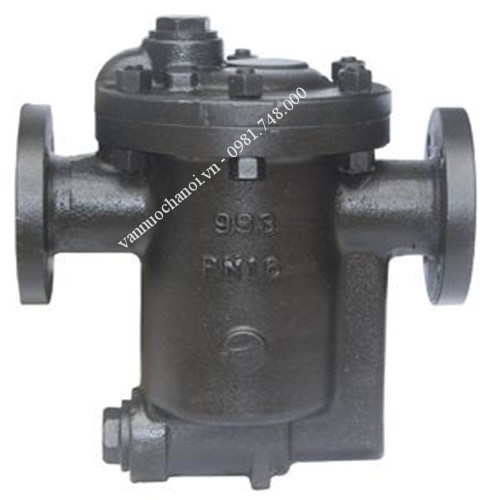

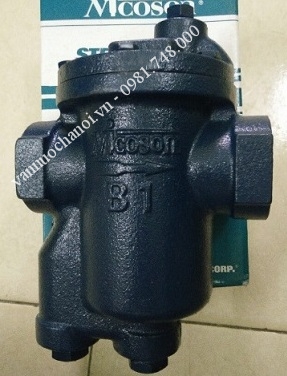

Bẫy hơi kiểu thùng ngược, xô ngược

Trong bẫy hơi thùng ngược, thùng trong bẫy được gắn vào một đòn bẩy mở và đóng van bẫy để đáp ứng với chuyển động của xô. Khi hơi nước hoặc không khí chảy vào mặt dưới của xô ngược và ngưng tụ bao quanh nó ở bên ngoài, hơi nước làm cho xô trở nên nổi và nổi lên. Ở vị trí này, xô sẽ khiến van bẫy đóng lại. Có một lỗ thông hơi trên đỉnh của xô cho phép một lượng nhỏ hơi được giải phóng vào đỉnh bẫy, nơi nó được xả xuống hạ lưu. Khi hơi thoát ra qua lỗ thông hơi, nước ngưng bắt đầu lấp đầy bên trong thùng, khiến nó chìm xuống và cho phép đòn bẩy mở van bẫy và xả nước ngưng (cùng với hơi được giữ trong bẫy).

Ưu điểm của bẫy hơi kiểu xô ngược, bẫy gầu đảo ngược

Bẫy hơi xô ngược có thể được thực hiện để chịu được áp lực cao.

Giống như một cái bẫy hơi nước nổi nhiệt, nó có khả năng chịu đựng tốt trong điều kiện búa nước.

Có thể được sử dụng trên các dòng hơi quá nhiệt với việc bổ sung Van kiểm tra trên đầu vào.

Chế độ xả thường mở, vì vậy sẽ an toàn hơn cho những ứng dụng yêu cầu tính năng này.

Nhược điểm bẫy kiểu xô ngược

Kích thước nhỏ của lỗ trên đỉnh xô có nghĩa là loại bẫy này chỉ có thể xả khí rất chậm. Lỗ hổng không thể mở rộng, vì hơi nước sẽ đi qua quá nhanh trong quá trình hoạt động bình thường.

Luôn phải có đủ nước trong thân bẫy để hoạt động xung quanh môi của xô. Nếu bẫy mất vòng đệm nước này, hơi nước có thể bị lãng phí qua Van xả. Điều này thường có thể xảy ra trên các ứng dụng khi áp suất hơi giảm đột ngột, khiến một số phần ngưng tụ trong thân bẫy 'flash' thành hơi nước. Cái xô mất đi độ nổi và chìm, cho phép hơi sống đi qua lỗ bẫy. Chỉ khi đủ nước ngưng đến bẫy, nước sẽ hình thành lại và ngăn chặn sự lãng phí hơi nước.

Nếu bẫy gầu đảo ngược được sử dụng trên một ứng dụng có thể dự kiến ​​dao động áp suất của nhà máy, thì nên sử dụng Van 1 chiều ở phía trước bẫy. Hơi nước và nước được tự do chảy theo hướng được chỉ định, trong khi dòng chảy ngược là không thể vì có van 1 chiều.

Nhiệt độ cao hơn của hơi quá nhiệt có khả năng làm cho một cái bẫy xô ngược bị mất nước.

Bẫy xô ngược có khả năng bị thiệt hại do đóng băng nếu được lắp đặt ở vị trí tiếp xúc với điều kiện môi trường dưới 0. Cũng như các loại bẫy cơ học khác, độ trễ phù hợp có thể khắc phục vấn đề này nếu điều kiện không quá nghiêm trọng. Nếu điều kiện môi trường xung quanh dưới 0 được dự kiến, thì có thể nên thận trọng khi xem xét một loại bẫy mạnh mẽ hơn để thực hiện công việc. Trong trường hợp thoát nước chính, bẫy nhiệt động lực học sẽ là lựa chọn đầu tiên.

Giống như bẫy phao, lỗ trong bẫy xô ngược được thiết kế để hoạt động đến áp suất chênh lệch tối đa. Nếu bẫy phải chịu áp suất chênh lệch cao hơn so với dự kiến, nó sẽ đóng và không truyền nước ngưng. Một loạt các kích cỡ có sẵn để bao gồm một loạt các áp lực.

Bẫy hơi nhiệt tĩnh

Bẫy hơi nhiệt tĩnh có 3 loại chính là Bẫy hơi giản nở lỏng, bẫy hơi cân bằng và bẫy hơi lưỡng kim.

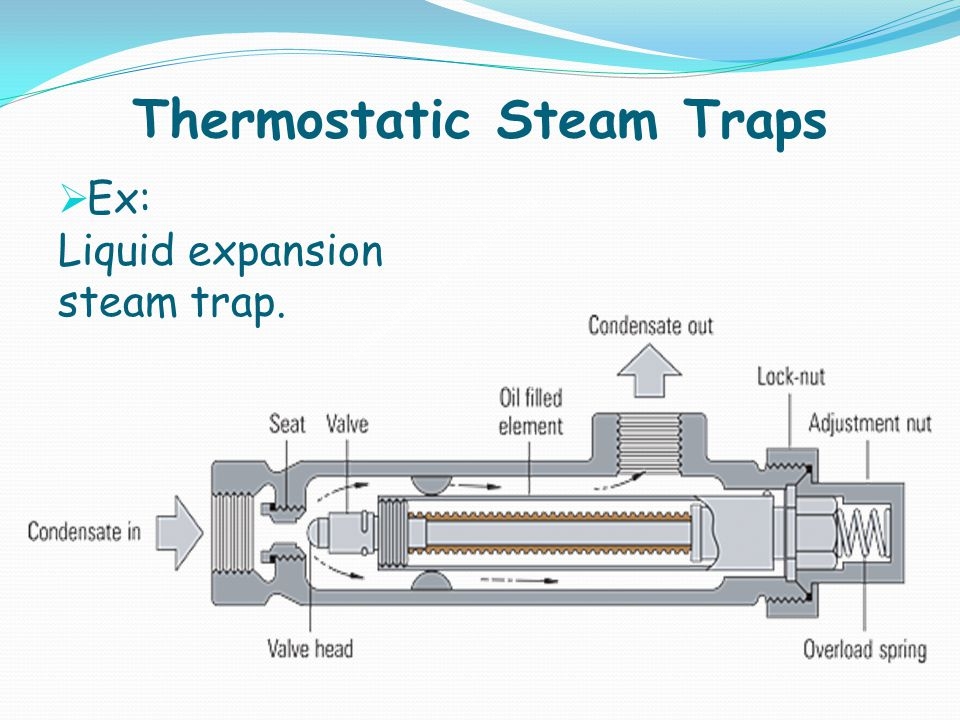

Bẫy giản nở lỏng

Do đặc tính xả nhiệt độ cố định của nó, bẫy giãn nở chất lỏng có thể được sử dụng một cách hữu ích như một 'bẫy xả nước'. Ở đây, đầu ra của nó phải luôn hướng lên trên, như được minh họa trong hình bên dưới, để cho phép ngâm liên tục phần tử chứa đầy dầu. Vì bẫy chỉ có thể xả trong khoảng 60 ° C - 100 ° C, nó sẽ chỉ mở bình thường trong quá trình khởi động. Nó có thể được lắp đặt cùng với bẫy thoát nước chính thường được dẫn đến đường hồi lưu ngưng tụ.

Ưu điểm của bẫy giản nở lỏng

Bẫy giãn nở chất lỏng có thể được điều chỉnh để xả ở nhiệt độ thấp, mang lại cơ sở 'thoát nước lạnh' tuyệt vời.

Giống như bẫy áp suất cân bằng, bẫy giãn nở chất lỏng mở hoàn toàn khi lạnh, cho khả năng xả khí tốt và khả năng ngưng tụ tối đa khi tải 'khởi động'.

Bẫy giãn nở chất lỏng có thể được sử dụng như một bẫy thoát nước khởi động trên đường ống hơi quá nhiệt áp suất thấp, nơi một chân làm mát dài được đảm bảo để ngập với nước ngưng lạnh hơn. Nó có thể chịu được các môi trường rung lắc.

Nhược điểm của bẫy hơi giản nở lỏng

Các ống linh hoạt của phần tử có thể bị phá hủy bởi ngưng tụ ăn mòn hoặc quá nhiệt.

Do bẫy giãn nở chất lỏng thải ra nước ngưng ở nhiệt độ 100 ° C hoặc thấp hơn, nên không bao giờ được sử dụng cho các ứng dụng cần loại bỏ ngay lập tức khỏi không gian hơi.

Nếu bẫy phải chịu các điều kiện đóng băng thì bẫy và hệ thống đường ống liên quan của nó phải được cách nhiệt tốt.

Bẫy giản nở chất lỏng thường không phải là một giải pháp bẫy, vì nó thường đòi hỏi một bẫy hơi khác để hoạt động song song. Tuy nhiên, nó thường có thể được sử dụng khi tốc độ khởi động không phải là một vấn đề quan trọng, chẳng hạn như khi xả các cuộn dây đốt nóng bể nhỏ.

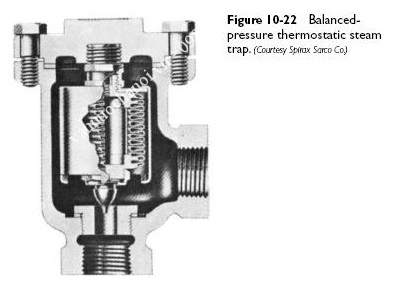

Bẫy hơi áp lực cân bằng

Bẫy áp lực cân bằng là một cải tiến mới của bẫy giản nở lỏng. Nhiệt độ hoạt động của nó bị ảnh hưởng bởi áp suất hơi xung quanh. Một viên nang chứa hỗn hợp chất lỏng và nước đặc biệt với điểm sôi dưới mức của nước. Trong điều kiện lạnh tồn tại khi khởi động, viên nang được thư giãn. Van rời khỏi vị trí và mở rộng, cho phép loại bỏ không khí không giới hạn.

Khi ngưng tụ đi qua bẫy hơi áp suất cân bằng, nhiệt được truyền đến chất lỏng trong viên nang. Các chất lỏng bốc hơi trước khi hơi nước đến bẫy. Áp suất hơi trong viên nang làm cho nó giãn nở và van tắt. Mất nhiệt từ bẫy sau đó làm mát nước xung quanh viên nang, hơi nước ngưng tụ và các hợp đồng viên nang, mở van và giải phóng nước ngưng cho đến khi hơi nước lại tiếp tục và chu kỳ lặp lại.

Ưu điểm của bẫy hơi áp suất cân bằng

Nhỏ, nhẹ, tiện lợi.

Van mở hoàn toàn khi khởi động, cho phép không khí và các loại khí không ngưng khác được thải ra tự do và loại bỏ tối đa nước ngưng.

Loại bẫy này không có khả năng đóng băng khi làm việc ở vị trí tiếp xúc (trừ khi có đường ống ngưng tụ sau bẫy, điều này sẽ cho phép nước chảy ngược lại và làm ngập bẫy khi tắt hơi).

Bẫy áp suất cân bằng hiện đại tự động tự điều chỉnh theo các biến thể của áp suất hơi lên đến áp suất hoạt động tối đa của nó. Nó cũng sẽ chịu được nhiệt độ lên đến 70 ° C.

Bảo trì bẫy rất đơn giản. Ghế và van có thể dễ dàng tháo ra và có thể thay thế trong vài phút mà không cần tháo bẫy ra khỏi dây chuyền.

Nhược điểm của bẫy hơi áp suất cân bằng

các bẫy hơi áp suất cân bằng kiểu cũ có ống thổi dễ bị hư hại bởi búa nước hoặc nước ngưng ăn mòn.

Tương tự như tất cả các bẫy tĩnh nhiệt khác, loại áp suất cân bằng không mở cho đến khi nhiệt độ ngưng tụ giảm xuống dưới nhiệt độ hơi nước (chênh lệch nhiệt độ chính xác được xác định bởi chất lỏng được sử dụng để lấp đầy).

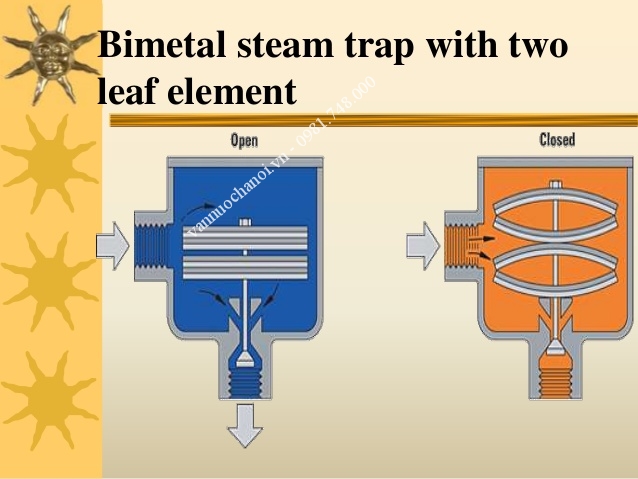

Bẫy hơi lưỡng kim

Như tên gọi của nó, bẫy hơi lưỡng kim được chế tạo bằng cách sử dụng hai dải kim loại khác nhau được hàn lại với nhau thành một. Các dải kim được làm chệch hướng khi được làm nóng.

Ưu điểm của bẫy hơi lưỡng kim

Bẫy hơi lưỡng kim thường nhỏ gọn, nhưng có thể có công suất ngưng tụ lớn.

Van mở rộng khi bẫy hơi lạnh, cho khả năng thông gió tốt và khả năng xả khí ngưng tụ tối đa trong điều kiện 'khởi động'.

Vì nước ngưng có xu hướng thoát ra tự do từ ống xả, loại bẫy hơi này sẽ không bị đóng băng khi làm việc ở vị trí tiếp xúc. Cơ thể của một số bẫy hơi lưỡng kim được thiết kế theo cách mà chúng sẽ không nhận được bất kỳ thiệt hại nào ngay cả khi đóng băng xảy ra.

Bẫy hơi lưỡng kim thường có thể chịu được búa nước, ngưng tụ ăn mòn và áp suất hơi cao.

Các phần tử lưỡng kim có thể hoạt động trong một phạm vi áp suất hơi lớn mà không cần thay đổi kích thước của lỗ Van.

Nhược điểm bẫy lưỡng kim

Việc bảo trì loại bẫy hơi này có một số vấn đề, vì bên trong có thể được thay thế mà không cần tháo thân bẫy ra khỏi đường dây.

Nếu bẫy lưỡng kim phải xả ra dưới áp suất đáng kể, nước ngưng phải làm mát đến nhiệt độ thấp hơn mức yêu cầu thông thường trước khi van mở. Áp suất 50% có thể làm giảm nhiệt độ xả xuống tới 50 ° C. Cần phải tăng chiều dài chân làm mát để đáp ứng điều kiện này.

Bẫy lưỡng kim không phản ứng nhanh với những thay đổi về tải hoặc áp suất.

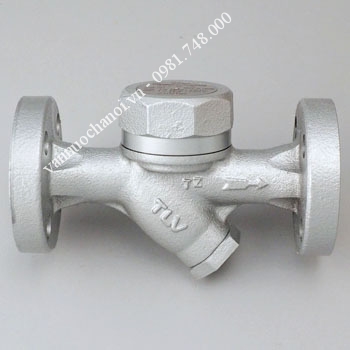

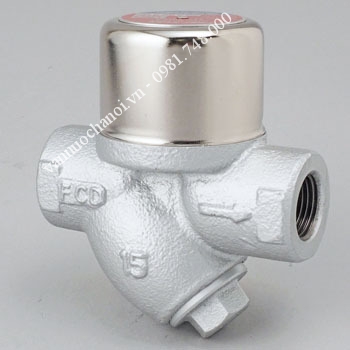

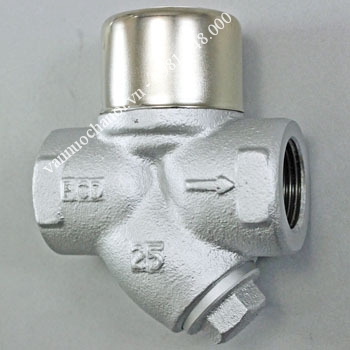

Bẫy hơi nhiệt động ( Bẫy hơi đồng tiền ).

Bẫy hơi nhiệt động có một nguyên lý hoạt động dựa trên động lực học của nước và hơi nước. Chúng đơn giản, dễ sử dụng và có thể hoạt động ở nhiệt độ và áp suất rất cao.

Khi khởi động, áp suất đến làm tăng đĩa, và khí mát ngưng tụ cộng với không khí ngay lập tức được thải ra từ vòng trong, dưới đĩa và thoát ra qua ba cửa ra ngoài.

Nước ngưng nóng chảy qua lối vào buồng dưới đĩa giảm áp suất và giải phóng hơi nước di chuyển với vận tốc cao. Vận tốc cao này tạo ra một vùng áp suất thấp dưới đĩa, kéo nó về phía chỗ ngồi của nó.

Tốc độ hoạt động phụ thuộc vào nhiệt độ hơi nước và điều kiện môi trường xung quanh. Hầu hết các bẫy sẽ đóng trong khoảng từ 20 đến 40 giây. Nếu bẫy mở quá thường xuyên, có lẽ do vị trí lạnh, ẩm ướt và có gió, tốc độ mở có thể bị chậm lại bằng cách lắp một tấm cách nhiệt lên trên đỉnh bẫy.

Ưu điểm của bẫy hơi đồng tiền

Bẫy nhiệt động lực học có thể hoạt động trên toàn bộ phạm vi làm việc của chúng mà không cần điều chỉnh hay thay đổi.

Nhỏ gọn, đơn giản, nhẹ và có công suất ngưng tụ lớn.

Bẫy nhiệt động lực học có thể được sử dụng trên áp suất cao và hơi quá nhiệt và không bị ảnh hưởng bởi búa nước hoặc rung.

Bẫy đồng tiền  không bị phá hủy do nước lạnh và không có khả năng đóng băng nếu được lắp đặt với đĩa trong mặt phẳng thẳng đứng và thải ra tự do. Tuy nhiên, hoạt động ở vị trí này có thể dẫn đến hao mòn cạnh đĩa.

Vì đĩa là bộ phận chuyển động duy nhất, dễ dàng bảo trì mà không cần tháo bẫy khỏi đường dây.

Nhược điểm của bẫy hơi đồng tiền

Bẫy hơi nhiệt động sẽ không hoạt động tốt trên áp suất chênh lệch rất thấp, vì tốc độ dòng chảy qua mặt dưới của đĩa không đủ.

Việc xả bẫy có thể gây ồn ào.

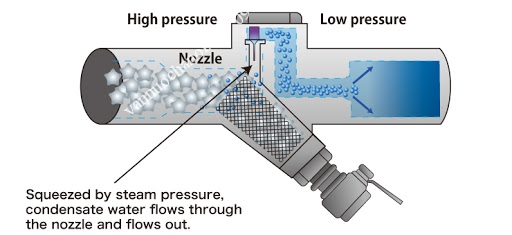

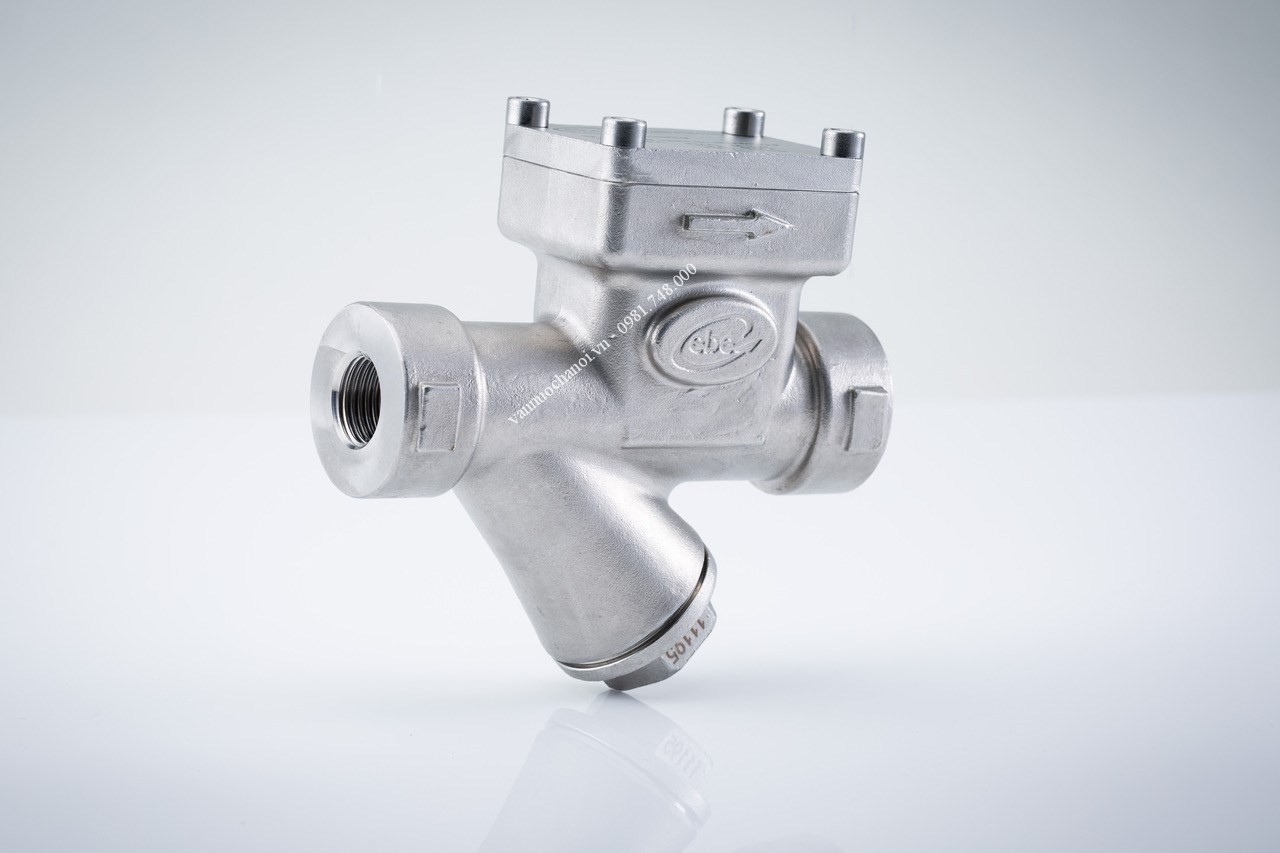

Bẫy vòi Venturi

Bẫy hơi vòi venturi là một cái bẫy lỗ cố định hoặc tấm bao gồm một lỗ nhỏ gia công thành một tấm. Kích thước của lỗ được sử dụng được xác định bởi áp suất và dòng ngưng tụ qua bẫy. Khi ngưng tụ được buộc qua lỗ, nó đi từ một khu vực có áp suất cao đến khu vực áp suất thấp hơn. Khả năng chứa năng lượng của nước giảm khi áp suất giảm và do đó, bất kỳ năng lượng dư thừa nào không được chứa do giảm áp suất sẽ làm bay hơi ngay một tỷ lệ nước lỏng. Sự bay hơi này được gọi là nhấp nháy, và sự giãn nở tức thời của hơi nước tạo ra áp suất ngược giúp ngăn hơi nước sống đi qua và bảo vệ lỗ thoát khỏi xói mòn. Tuy nhiên, điều này có nghĩa là bẫy lỗ cố định chỉ có thể thoát nước ngưng một cách hiệu quả cho một điều kiện dòng ngưng tụ cụ thể, có nghĩa là loại bẫy này không thể xử lý các tải trọng khác nhau. Nếu lượng nước ngưng cần thải ra sẽ giảm, phích cắm ngưng tụ ở lỗ, được tạo ra bởi áp suất ngược cục bộ từ sự giãn nở của đèn flash, sẽ không xuất hiện. Điều này sẽ dẫn đến hơi nước bị mất. Ngược lại, nếu tải ngưng tụ vượt quá lưu lượng thiết kế cho tấm lỗ, thì ngưng tụ sẽ sao lưu có thể ảnh hưởng đến nhiệt độ quá trình hoặc dẫn đến búa nước.

Trên đây là các dạng bẫy hơi nước nhưng chỉ có một số loại thông dụng ở Việt Nam như:

Bẫy hơi bóng phao

Bẫy hơi kiểu thùng ngược

Bẫy hơi đồng tiền.

Với các thương hiệu lớn như: Bẫy hơi Nicoson, Bẫy hơi Tung Lung, Bẫy hơi YNV, Bãy hơi TLV, Bẫy hơi Samyang, Bẫy hơi Spirax sarco…

Lắp đặt đúng cách bẫy hơi và lưu ý khi sử dụng

• Nguyên tắc quan trọng nhất cần nhớ khi cài đặt bẫy hơi là trọng lực. Ngưng tụ phải chảy từ quá trình đến bẫy hơi bởi các lực hấp dẫn.
• Xác định tốc độ rò rỉ hơi của bất kỳ bẫy hơi mới mua trước khi lắp đặt.
• Tất cả các bẫy hơi đều rò rỉ một lượng hơi có thể định lượng được và người dùng nên chỉ định bẫy với lượng mất hơi ít nhất để tránh mất năng lượng không cần thiết.
• Bẫy hơi có kết nối 1'' hoặc nhỏ hơn nên sử dụng ống có đầu nối ống để loại bỏ các điểm rò rỉ. Các kết nối có ren là nguồn rò rỉ nếu không được lắp đặt kín.
• Nên hạn chế giảm đường kính của bẫy nhiều so với ống hoặc giảm kích thước kết nối của bẫy. Nhiều đường ống có kích thước lớn nhưng chỉ dung bẫy nhỏ làm cho công suất hoạt động của bẫy không đủ.
• Cần có một bộ lọc lắp kèm với cóc ngưng hơi.
• Luôn lắp đặt bẫy hơi ở vị trí mà nhân viên nhà máy có thể tiếp cận.
• Cài đặt một chỉ dẫn trực quan về hiệu suất bẫy hơi trên tất cả các ứng dụng quy trình. Dấu hiệu trực quan có thể là kính quan sát, kính thủy.
• Xác định vị trí bẫy bên dưới điểm xả nước ngưng thấp nhất của thiết bị.
• Tùy theo không gian sử dụng mà lắp đặt bẫy theo chiều ngang hoặc dọc.
• Nếu lắp đặt bẫy ở đường ống chính sẽ tiết kiệm được bức xạ nhiệt nhưng lại khó kiểm tra hơn vì đường ống chính thường ở trên cao.
• Nếu lắp ở gần mặt đất thì dễ dàng bảo dưỡng và sữa chữa nhưng sẽ mất nhiệt nhiều hơn thông qua bức xạ và hoạt động như một phần mở rộng nhỏ hơn của đường hơi.
