Giới thiệu về bộ điều khiển điện

Bộ điều khiển điện hay thiết bị truyền động điện, motor điện dùng cho van bướm, van bi, van cầu, van cổng…

Thiết bị truyền động điện có tên tiếng anh là Electric Control, là thiết bị được thiết kế để sử dụng dòng điện tự động vận hành thay cơ chế đóng mở của van tay.

Thiết bị truyền động điện thường sử dụng điện áp 12v, 24v, 36v, 110v, 220v, 380v… Được thiết kế trục quay ngang để vận hành van bướm, van bi. Trục đẩy dọc lên xuống để đóng mở van cầu, van cổng.

Cấu tạo và nguyên lý hoạt động của bộ điều khiển điện

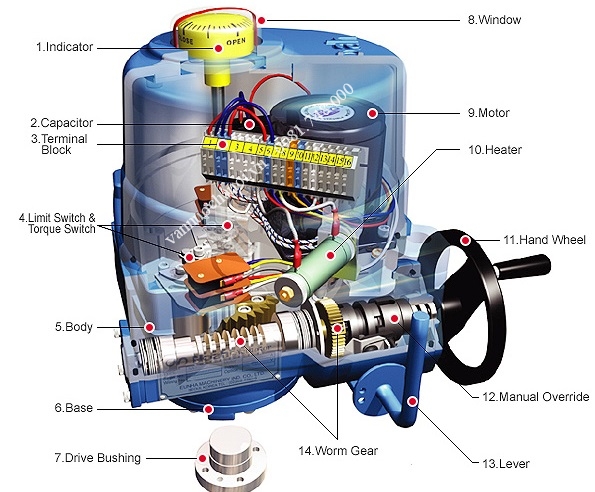

Cấu tạo motor điện

Motor điện điều khiển điện trục quay ngang có cấu tạo gồm các phần chính sau:

Công tắc hành trình

Tụ điện

Momen xoắn

Trục

Bảng mạch

Công tắc giám sát

Công tắc hiển thị đóng mở

Thiết bị chống quá tải

Thiết bị trợ lực

Thiết bị giảm lực

Tay quay

Thân.

Đối với thiết bị truyền động điện trục dọc có cấu tạo gồm các phần sau:

Tụ điện

Trục điện

Bảng mạch

Công tắc giám sát

Bộ giảm lực

Thiết bị trợ lực…

Nguyên lý hoạt động bộ điều khiển điện

Cũng giống như cấu tạo thì nguyên lý hoạt động của motor điện trục ngang và trục dọc cũng khác nhau.

Về nguyên lý hoạt động motor điện trục ngang

Trục van được kết nối với trục của động cơ điện. Sử dụng một công tắc đảo chiều để kết nối dây dẫn điện. Khi công tắc bật công tắc đảo chiều thì các momen xoắn và bánh răng xoay. Qua thiết bị trợ lực điều khiển trục van quay theo một góc 90 độ. Khi trục van đã quay đủ một góc 90 độ thì lúc này van mở hoàn toàn. Cùng với đó một công tắc hành trình trong bộ điện cũng hết hành trình và tự động ngắt điện. Lúc này van mở.

Nguyên lý hoạt động thiết bị điều khiển điện trục dọc

Trục van được kết nối với trục thiết bị truyền điện theo cơ chế tuyến tính từ trên xuống dưới. Khi cấp điện vào motor điện thì tụ điện sinh lực đẩy trục van đi xuống tạo cơ chế đóng van. Và ngược lại van đóng.

Phân loại bộ điều khiển điện

Thiết bị truyền động điện có hai loại phổ biến nhất ở cả trục ngang và trục dọc.

Bộ điều khiển điện ON/OFF

Thiết bị điều khiển điện ON/OFF chỉ có hai trạng thái chính là van đóng hoặc van mở. Ưu điểm của dạng motor này là giá thành rẻ, chất lượng cao. Nhược điểm của dạng này là không điều tiết được lưu lượng dòng chảy.

Bộ điều khiển điện tuyến tính

Đây là thiết bị đóng mở theo góc. Van được đóng mở theo góc 4 – 20mA. Dạng thiết bị truyền động này có ưu điểm là điều tiết được dòng lưu chất theo các góc độ mong muốn. Nhược điểm là giá thành cao.

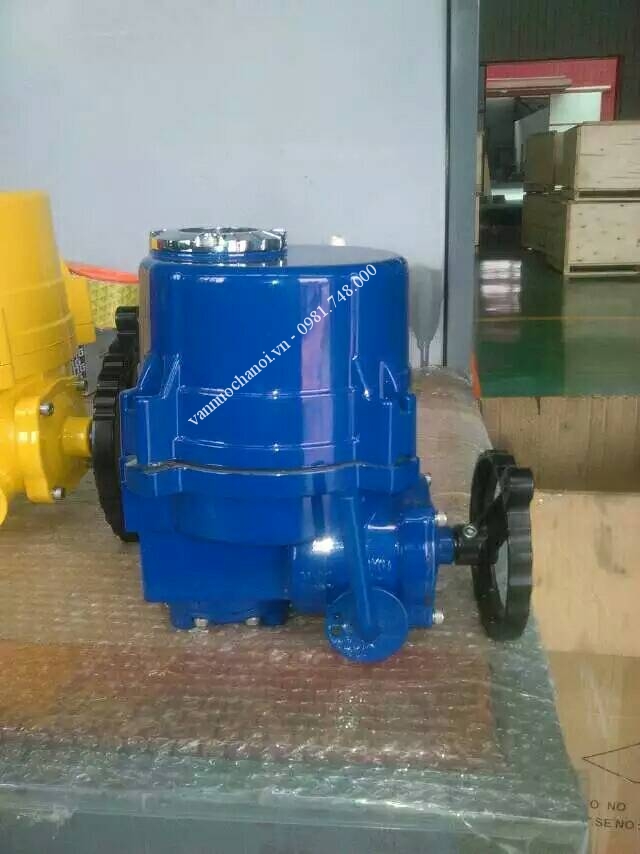

Bộ điều khiển điện Hàn Quốc

Các thương hiệu van điều khiển điện Hàn Quốc rất được ưa chuộng tại Việt Nam vì giá thành cũng như chất lượng cao. Các thương hiệu van lớn của Hàn Quốc như Kosa Plus, Alohan, Sypa…

Bộ điều khiển điện Đài Loan

Thiết bị truyền động điện Đài Loan đã du nhập vào Việt Nam từ những năm 2000. Các thương hiệu van Đài Loan như Jaki, Haitima có giá thành rẻ, chất lượng cao rất được tin tưởng vì độ uy tín của nó.

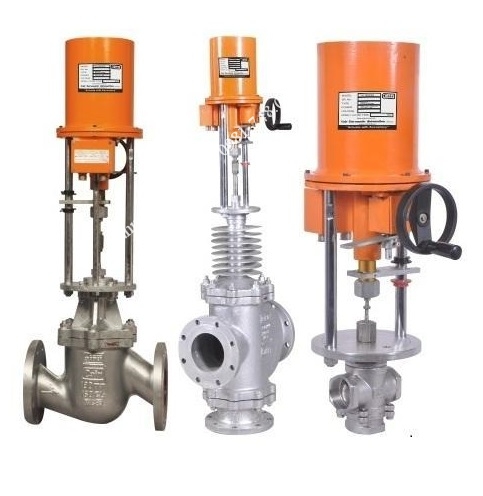

Một số dạng van kết hợp với bộ điều khiển điện

Van bướm điều khiển điện

Van bi điều khiển điện

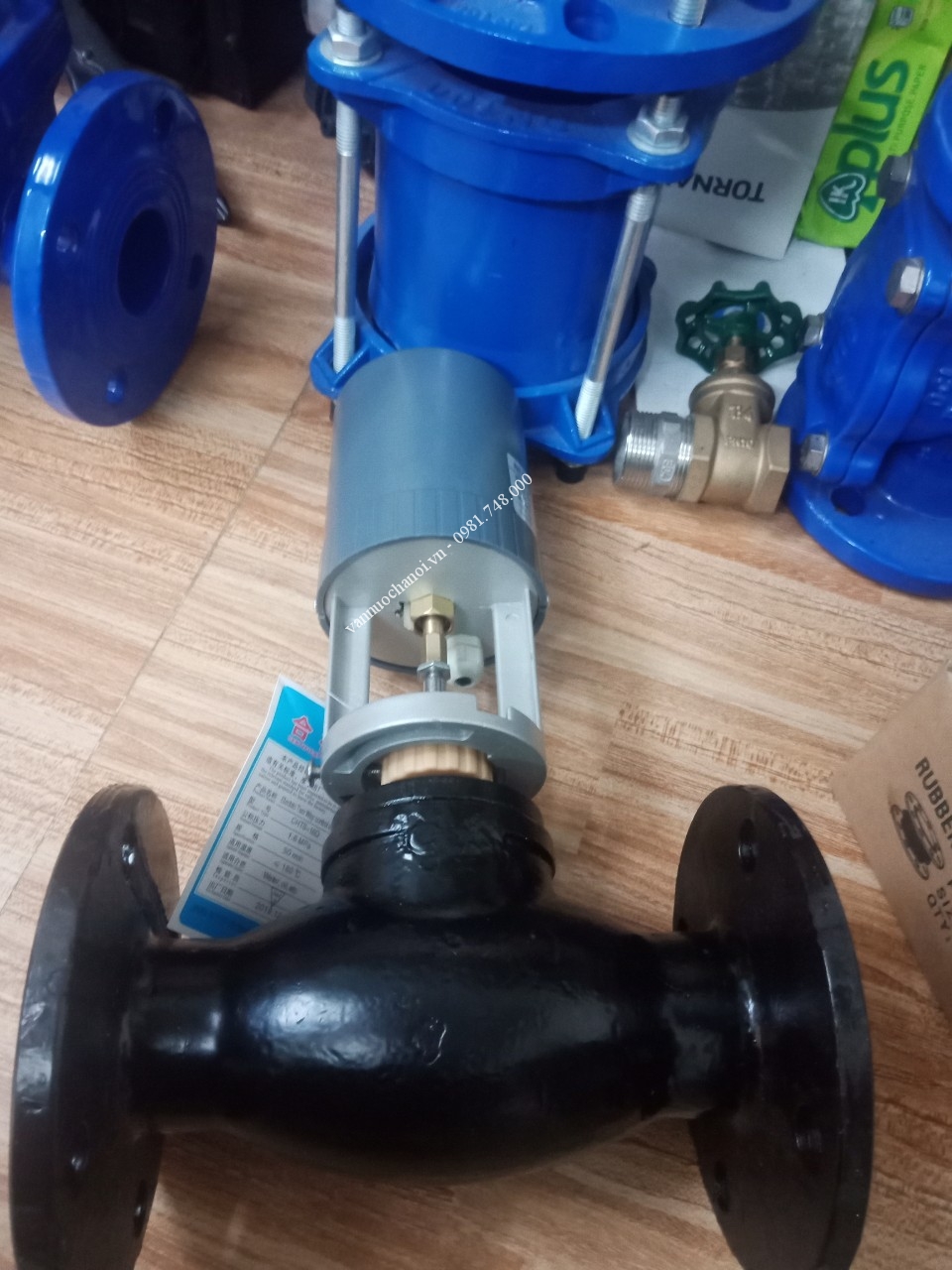

Van cầu điều khiển điện

Van cổng điều khiển điện.
