Đồng hồ đo áp

Đồng hồ đo áp suất là gì?

Nhiều quy trình trong thế giới hiện đại liên quan đến việc đo lường và kiểm soát các hệ thống chất lỏng và khí điều áp. Giám sát này phản ánh các tiêu chí hiệu suất nhất định phải được kiểm soát để tạo ra kết quả mong muốn của quy trình và đảm bảo hoạt động an toàn của nó. Lò hơi, nhà máy lọc dầu, hệ thống nước và hệ thống khí nén là một trong số nhiều ứng dụng cho đồng hồ đo áp suất.

Đồng hồ đo áp suất hay còn gọi là áp kế có tên tiếng anh là Pressure Gauges là một thiết bị dùng để đo lường áp lực của khí nén, hơi nóng, chất lỏng chảy qua đường ống. Đồng hồ áp có dạng cơ và dạng điện tử được sử dụng rộng rãi trên toàn thế giới. Tập trung nhiều trong các ngành công nghiệp.

Thiết kế đồng hồ đo áp suất phổ biến nhất được phát minh bởi nhà công nghiệp người Pháp Eugene Bourdon vào năm 1849. Nó sử dụng thiết kế ống cong làm yếu tố cảm biến áp suất. Một thiết kế phần tử áp suất ít phổ biến là loại màng hoặc loại đĩa, đặc biệt nhạy cảm ở áp suất thấp hơn.

Đồng hồ áp suất là thiết bị không thể thiếu vì chúng được dùng để biết áp suất thực đang dùng. Thực sự cần thiết để thiết lập, điều chỉnh các máy, van, ống, và phụ kiện…

Sự phát triển của công nghệ kỹ thuật giúp việc áp suất bên trong đường ống vô cùng dễ dàng chỉ bằng một thiết bị nhỏ như long bàn tay.

ong_ho_do_ap_suat_khi_nendong_ho_do_ap_suat7

Cấu tạo và nguyên lý hoạt động đồng hồ áp suất

Cấu tạo đồng hồ áp

 Bourdon tube: Là bộ phận cảm biến chính của đồng hồ, có cấu tạo gồm 1 ống tròn.

Socket: Đây là bộ phận kết nối đồng hồ với đường ống.

Movement: Đây là thiết bị truyền thông tin từ ống Bourdon tube đến vị trí của kim đo.

Pointer: Kim đo áp suất

Dial: Mặt hiển thị đồng hồ

Case: Vỏ đồng hồ

Window: Mặt kính, cửa quan sát

Blow out disc: Đây là thiết bị phòng nổ, khi có sự cố (bể ống bourdon), áp suất trong đồng hồ tăng đột ngột, khi đó, nút số 8 này bị bung ra khỏi đồng hồ, bảo vệ đồng hồ không bị bễ, vỡ, gây nguyên hiểm cho người vận hành.

lap_dat_dong_ho_do_ap_suat

Nguyên lý hoạt động của đồng hồ đo áp suất

Dòng lưu chất đi qua Socket kết nối và chảy vào trong ống Bourdon tube là cho ống này giãn ra và di chuyển theo chiều ngược kim đồng hồ. Ống Bourdon tube có kết nối với kim đo, khi áp suất lên cao cùng đó là ống Bourdon tube cũng giãn ra càng lớn làm cho kim hiển thị quay lên áp càng cao.

Cùng xem video dưới đây để nắm rõ hơn về cấu tạo và nguyên lý hoạt động đồng hồ đo áp suất:

Phân loại đồng hồ đo áp suất

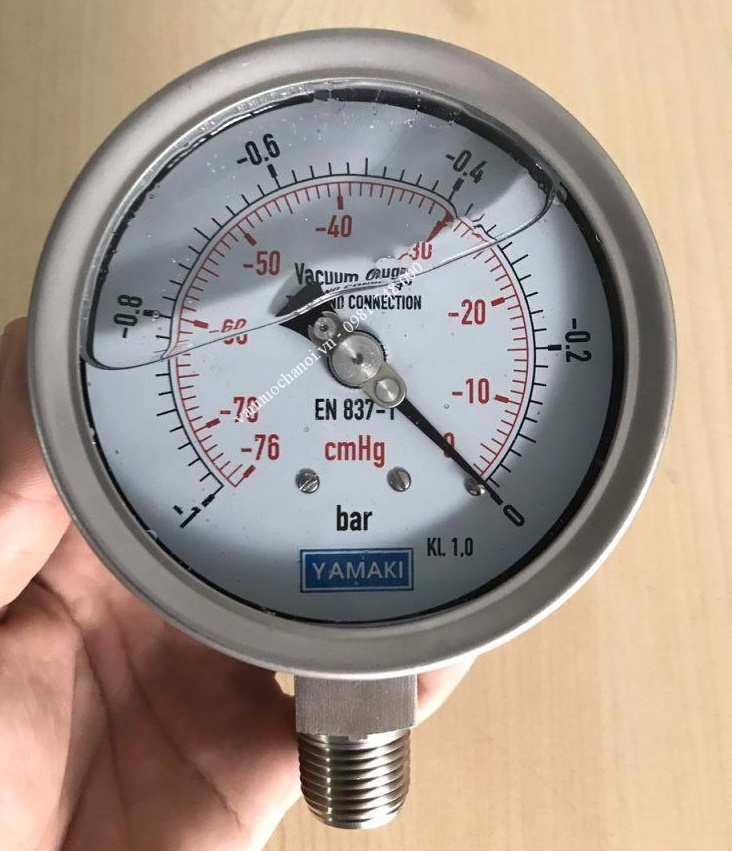

Đồng hồ đo áp âm

Áp suất âm hay còn gọi là áp suất chân không. Khi áp suất khí quyển cục bộ lớn hơn áp suất trong hệ thống, thuật ngữ áp suất chân không được sử dụng. Một chân không hoàn hảo sẽ tương ứng với áp suất không tuyệt đối. Chắc chắn có thể có áp suất đo âm, nhưng không thể có áp suất tuyệt đối âm. Ví dụ, áp suất tuyệt đối 80 kPa có thể được mô tả là áp suất đo −21 kPa (nghĩa là 21 kPa dưới áp suất khí quyển 101 kPa).

Đồng hồ đo áp âm được sử dụng để đo áp suất chân không.

dong_ho_do_ap_suat5

Đồng hồ đo áp suất dương

Đồng hồ áp dương là loại đồng hồ áp bình thường sử dụng để đo áp suất hệ thống. Đây là dạng đồng hồ áp phổ biến nhất.

Đồng hồ áp dạng cơ

Đồng hồ áp dạng cơ bao gồm các dạng đồng hồ áp sau:

Đồng hồ đo áp suất kiểu lò xo

Đồng hồ đo áp suất thiết kế kiểu pittông

Đồng hồ đo áp suất được làm kiểu chất lỏng

Đồng hồ đo áp suất kiểu nguyên lý điện

Đồng hồ đo áp suất tổng hợp kiểu liên hợp

Đồng hồ áp dạng cơ là dạng phổ biến nhất có ưu điểm về giá thành và độ bền.

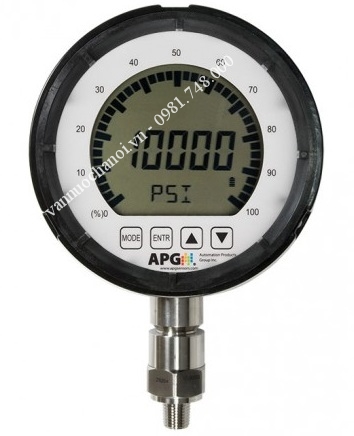

Đồng hồ đo áp dạng điện tử, điện từ

Đồng hồ áp suất điện tử được sử dụng trong các hệ thống tự động hóa. Khi áp suất đường ống đột ngột tăng cao thì áp dây tín hiệu gửi tín hiệu về tủ qua đó thông báo đóng ngắt hệ thống.

Đồng hồ áp suất 2 kim

Đồng hồ áp suất 3 kim

Đồng hồ áp suất Wise - Hàn Quốc

Đồng hồ áp suất Đài Loan

Đồng hồ áp suất Trung Quốc

Đồng hồ áp suất Wika - Đức…

dong_ho_do_ap_dien_tu

Một số lưu ý khi lắp đặt và sử dụng đồng hồ đo áp suất

Tuyệt đối không lắp đặt đồng hồ theo chiều ngang vì sẽ ảnh hưởng đến độ chính xác của đồng hồ.

Đồng hồ đo áp suất trước khi được sử dụng nên được hiệu chuẩn hoặc kiểm định.

Đồng hồ áp suất có các dải đo như bar, kg, mPA… Nên lựa chọn một dạng đo phù hợp.

Tiến hành vệ sinh và kiểm tra đình kỳ.

Đồng hồ áp suất bán ở đâu? Hay mua đồng hồ áp suất ở đâu?

Đồng hồ áp dạng cơ có rất nhiều trên thị trường, rất đa dạng về chủng loại cũng như giá cả. Hiện nay công ty TNHH TM & XNK HT Việt Nam đang là đơn vị cung cấp đồng hồ áp uy tín, giá thành rẻ, chất lượng cao, bảo hành 12 tháng.

Tất cả đồng hồ áp của công ty đều được kiểm định, hiệu chuẩn nghiêm ngặt theo quy định của nhà nước.

LH mua hàng 039.357.3904 – Mr. Trung hỗ trợ 24/24.
