Đồng hồ đo lưu lượng

Lưu lượng là lượng chất lỏng, khí đi qua một phần nhất định của đường ống hoặc tương tự trong một khoảng thời gian nhất định.

Đo lường là con mắt của sản xuất công nghiệp. Đo lưu lượng là một trong những thành phần của khoa học và công nghệ đo lường, và nó liên quan chặt chẽ đến kinh tế quốc gia, xây dựng quốc phòng và nghiên cứu khoa học. Việc đo lường sẽ đóng một vai trò quan trọng trong việc đảm bảo chất lượng sản phẩm, nâng cao hiệu quả sản xuất và thúc đẩy sự phát triển của khoa học và công nghệ. Đặc biệt là trong thời đại khủng hoảng năng lượng hiện nay và mức độ tự động hóa sản xuất công nghiệp ngày càng tăng.

Đồng hồ đo lưu lượng là gì?

Đồng hồ đo lưu lượng, đồng hồ nước, đồng hồ đo lưu lượng nước, lưu lượng kế là thiết bị dùng để đo và kiểm soát lưu lượng dòng chảy là chất lỏng. Ở nhiều nước phát triển, đồng hồ nước được sử dụng để đo lượng nước sử dụng của các tòa nhà dân cư, trung tâm thương mại, các nhà máy, xí nghiệp, công trình để kiểm soát dòng chảy tốt hơn và tránh lãng phí phát sinh.

Khi chọn lưu lượng kế, người ta nên xem xét các yếu tố vô hình như sự quen thuộc của nhân viên nhà máy, kinh nghiệm của họ về hiệu chuẩn và bảo trì, tính sẵn có của phụ tùng và thời gian bảo dưỡng, v.v., tại địa điểm nhà máy cụ thể. Nó cũng được khuyến nghị rằng chi phí cài đặt chỉ được tính sau khi thực hiện các bước này.

dong_ho_do_hoidong_ho_do_luu_luong_khi_nendong_ho_nuoc_wotechdong_ho_do_nuoc_dien_tu

Cấu tạo và nguyên lý hoạt động của đồng hồ đo lưu lượng

Cấu tạo đồng hồ đo lưu lượng

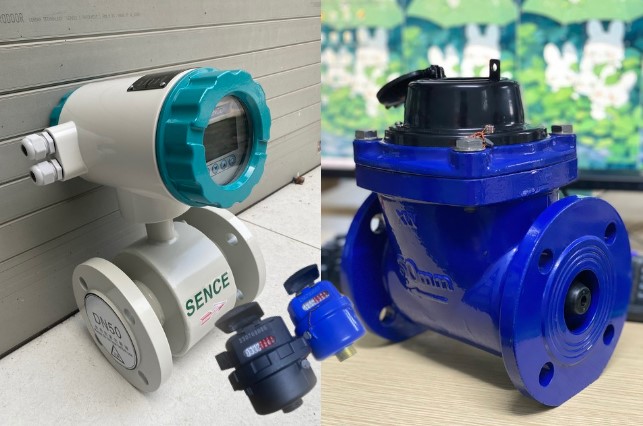

Về cấu tạo có hai loại chính là đồng hồ nước dạng cơ và đồng hồ nước điện từ

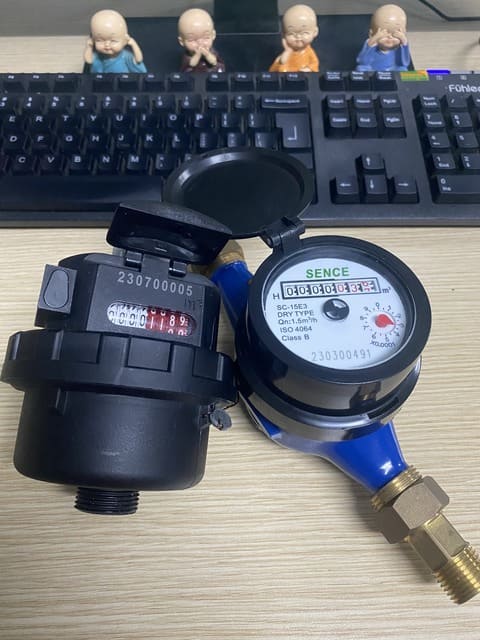

Cấu tạo đồng hồ lưu lượng dạng cơ, điện tử

  • Thân đồng hồ: Được làm bằng inox, nhựa, đồng, gang, bao gồm toàn bộ phần bề mặt ngoài của đồng hồ. Phần thân thường được nối bằng bích, ren để kết nối với đường ống.
  • Phần bánh răng, tuabin : Khi lưu lượng chảy qua làm tuabin quay và truyền tín hiệu lên mặt hiển thị.
  • Bộ phận tiếp xúc và chuyển đổi: Phần này nằm ở bên trên mặt đồng hồ. Có thể là dạng từ hoặc dạng bánh răng. Khi nhận được tín hiệu từ tuabin thì bánh răng sẽ quay làm cho kim quay theo.
  • Phần hiển thị : Toàn bộ phần mặt kính của đồng hồ để hiển thị lưu lượng đo được.

dong_ho_do_nuoc_lap_ren1dong_ho_nuoc_chan_dungdong_ho_nuoc_lap_bich

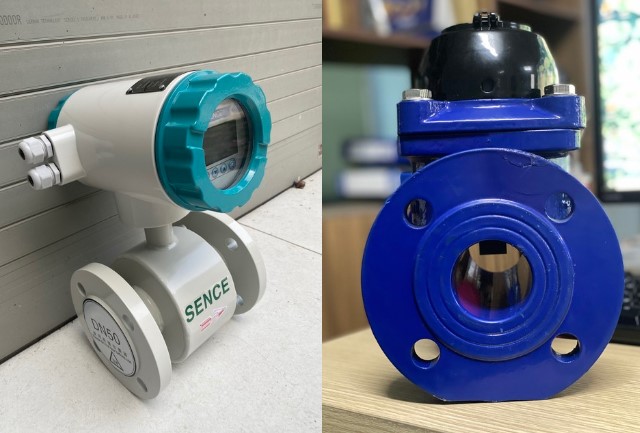

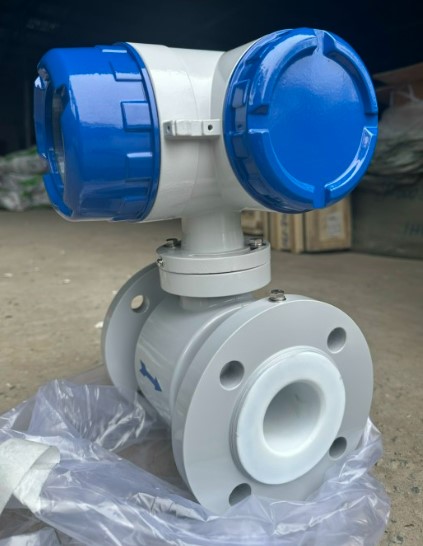

Cấu tạo đồng hồ đo lưu lượng điện từ

Hệ thống mạch từ: Vai trò của nó là tạo ra từ trường DC hoặc AC đồng nhất. Mạch từ DC được thực hiện bởi một nam châm vĩnh cửu. Ưu điểm của nó là cấu trúc đơn giản và ít nhiễu từ từ trường AC. Xung quanh, đó là hiện tượng phân cực của điện cực, và làm cho điện trở trong giữa hai điện cực tăng lên, do đó ảnh hưởng nghiêm trọng đến hoạt động của đồng hồ. Khi đường kính ống lớn, nam châm vĩnh cửu tương ứng lớn, cồng kềnh do đó, lưu lượng kế điện từ thường sử dụng từ trường xen kẽ và được tạo ra bởi nguồn cung cấp năng lượng tần số 50HZ.

Đo ống thông: Vai trò của nó là cho phép chất lỏng dẫn điện đo được đi qua. Để từ thông bị xáo trộn hoặc bị chập khi đi qua ống đo, ống đo phải được làm từ thiết bị không có từ tính, độ dẫn điện thấp, độ dẫn nhiệt thấp và độ bền cơ học nhất định. Nhựa, nhôm, vv

Điện cực: Chức năng của nó là đo tín hiệu cảm ứng tỷ lệ thuận với phép đo. Các điện cực thường được làm bằng thép không gỉ không từ tính và được yêu cầu phải được rửa với lớp lót để chất lỏng có thể đi qua không bị cản trở. Vị trí lắp đặt của nó phải theo hướng thẳng đứng của đường ống để ngăn cặn bẩn, rác tích tụ trên đó và ảnh hưởng đến độ chính xác của phép đo.

Vỏ: được làm bằng vật liệu sắt từ, là toàn bộ phần bên ngoài đồng hồ

Lớp lót: Ở mặt trong của ống đo và bề mặt làm kín của mặt bích, có một lớp lót cách điện. Nó tiếp xúc trực tiếp với chất lỏng cần đo, và vai trò của nó là tăng khả năng chống ăn mòn của ống đo và ngăn điện cảm ứng bị ngắn mạch bởi thành ống đo kim loại. Các vật liệu lót chủ yếu là nhựa polytetrafluoroetylen, gốm sứ... Có khả năng chống ăn mòn, nhiệt độ cao và mài mòn.

Bộ chuyển đổi: Tín hiệu cảm ứng được tạo ra bởi dòng chất lỏng rất yếu và bị ảnh hưởng rất lớn bởi các yếu tố nhiễu khác nhau. Vai trò của bộ chuyển đổi là khuếch đại và chuyển đổi tín hiệu cảm ứng thành tín hiệu tiêu chuẩn thống nhất và triệt tiêu tín hiệu nhiễu chính. Nhiệm vụ của nó là chuyển đổi tín hiệu tiềm năng cảm ứng Ex được điện cực phát hiện thành tín hiệu DC tiêu chuẩn thống nhất. Và hiển thị lên cho chúng ta quan sát.

dong_ho_do_nuoc_dien_tu3dong_ho_do_nuoc_dien_tu4

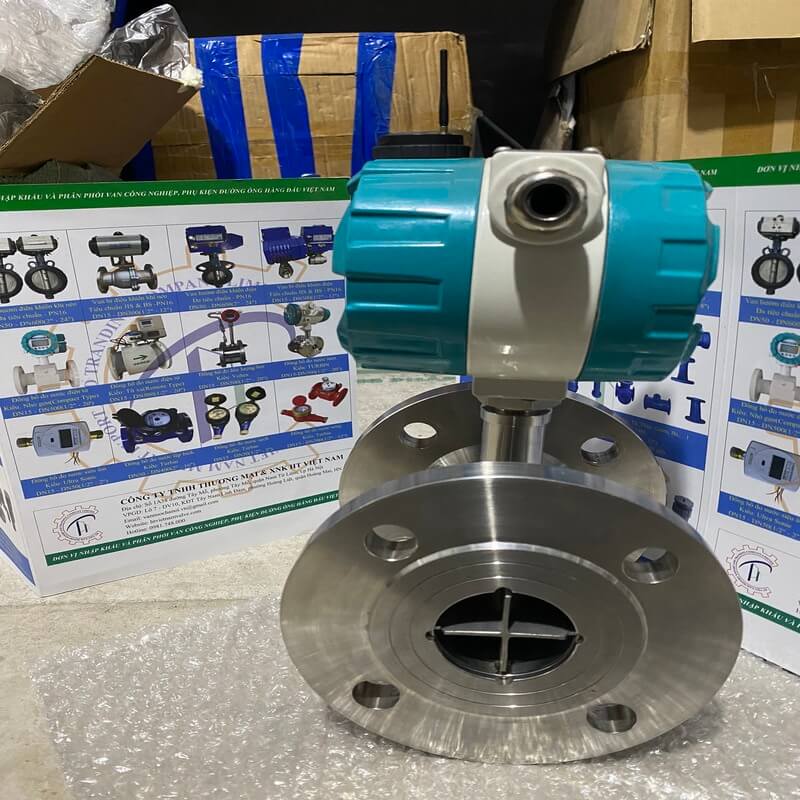

Nguyên lý hoạt động của đồng hồ đo lưu lượng

Phần lưu chất chảy qua ống dẫn của đồng hồ làm quay tuabin. Tuabin quay truyền tín hiệu lên bộ phận chuyển đổi. Bộ phận chuyển đổi làm quay bánh răng và hiển thị lên mặt hiển thị.

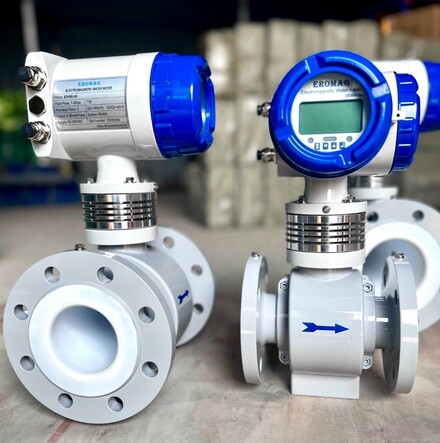

Nguyên lý hoạt động của đồng hồ đo nước điện từ

Đồng hồ đo lưu lượng điện từ là lưu lượng kế đo lưu lượng theo định luật cảm ứng điện từ của Faraday. Ưu điểm của lưu lượng kế điện từ là tổn thất áp suất cực kỳ nhỏ và phạm vi lưu lượng có thể đo được là lớn. Tỷ lệ của tốc độ dòng chảy tối đa so với tốc độ dòng chảy tối thiểu thường là 20: 1 trở lên. Phạm vi đường kính ống công nghiệp áp dụng rộng, lên đến 3 m, tín hiệu đầu ra là tuyến tính với tốc độ dòng đo được, độ chính xác cao hơn và có thể đo được độ dẫn điện ≥5 cm/s. Có thể đo được axit, kiềm, dung dịch muối, nước, nước thải, chất lỏng ăn mòn và dòng chảy của bùn, bột giấy, bột giấy, v.v. Nhưng nó không thể đo lưu lượng khí, hơi nước và nước tinh khiết.

Khi một dây dẫn tạo ra các đường sức từ trong từ trường , một điện thế cảm ứng được tạo ra trong dây dẫn và cường độ của điện thế cảm ứng tỷ lệ thuận với chiều dài hiệu dụng của dây dẫn trong từ trường và tốc độ của dây dẫn trong từ trường di chuyển vuông góc với hướng của từ trường. Tương tự, khi một chất lỏng dẫn điện chảy theo hướng thẳng đứng trong từ trường để cắt các đường lực cảm ứng từ, một điện thế cảm ứng cũng được tạo ra trên các điện cực ở cả hai bên của đường ống. Hướng của điện thế cảm ứng được xác định theo quy tắc bàn tay phải và cường độ của điện thế.

Có thể được biết từ công thức trên rằng khi đường kính D được cố định và cường độ cảm ứng từ B được duy trì, lưu lượng thể tích đo được có mối quan hệ tuyến tính với điện thế cảm ứng. Nếu một điện cực được chèn vào mỗi bên của đường ống, điện thế cảm ứng Ex có thể được đưa vào và cường độ của điện thế này có thể được đo để thu được dòng âm lượng.

Theo nguyên lý cảm ứng điện từ Faraday, một cặp điện cực phát hiện được lắp đặt trên thành ống vuông góc với trục ống đo và đường sức từ. Khi chất lỏng dẫn điện di chuyển dọc theo trục ống đo, chất lỏng dẫn điện sẽ cắt các đường sức từ để tạo ra điện thế cảm ứng. Điện cực phát hiện được phát hiện, giá trị tỷ lệ thuận với tốc độ dòng chảy và giá trị là:

E = B · V · D · K

Trong công thức: E-cảm ứng tiềm năng;

Hệ số K liên quan đến phân bố từ trường và chiều dài trục;

B- cường độ cảm ứng từ;

Vận tốc dòng chảy trung bình V của chất lỏng dẫn điện;

Khoảng cách điện cực D; (đường kính trong của ống đo)

Cảm biến sử dụng điện thế E cảm ứng làm tín hiệu dòng và truyền tới bộ chuyển đổi. Sau khi xử lý tín hiệu như khuếch đại, lọc chuyển đổi, v.v., tinh thể lỏng ma trận điểm với đèn nền được sử dụng để hiển thị lưu lượng tức thời và lưu lượng tích lũy. Bộ chuyển đổi có đầu ra 4-20mA, đầu ra cảnh báo và đầu ra tần số, và được trang bị các giao diện truyền thông như RS-485, và hỗ trợ các giao thức HART và MODBUS.

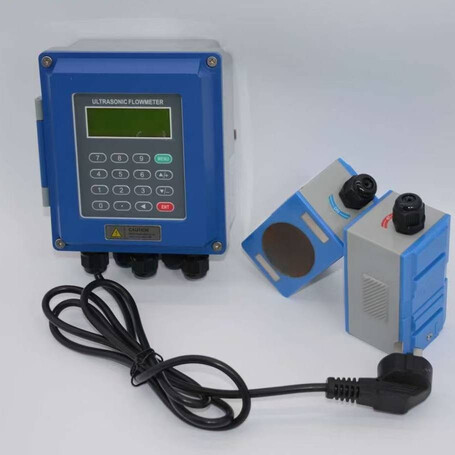

Phân loại đồng hồ đo lưu lượng

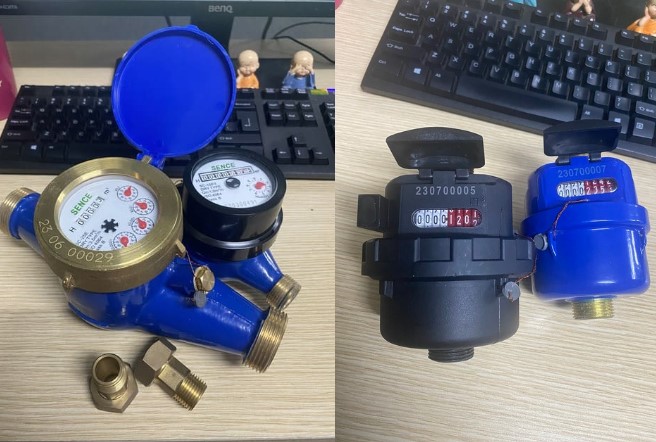

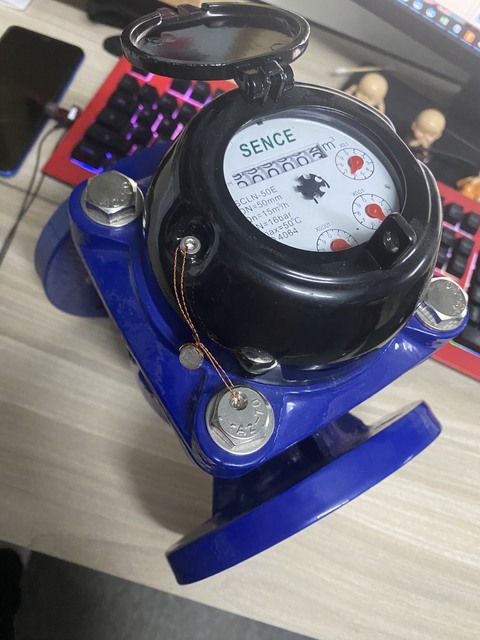

Đồng hồ nước dạng cơ

Trong thân đồng hồ có tuabin cánh quạt để đo lưu lượng dòng chảy, phần tiếp điểm đo số của nó có thể là dạng bánh răng hoặc dạng từ tính. Dạng cảm biến từ tính giúp dòng nước chảy qua không bị bốc hơi lên mặt kính.

dong_ho_do_nuoc_lap_bich2

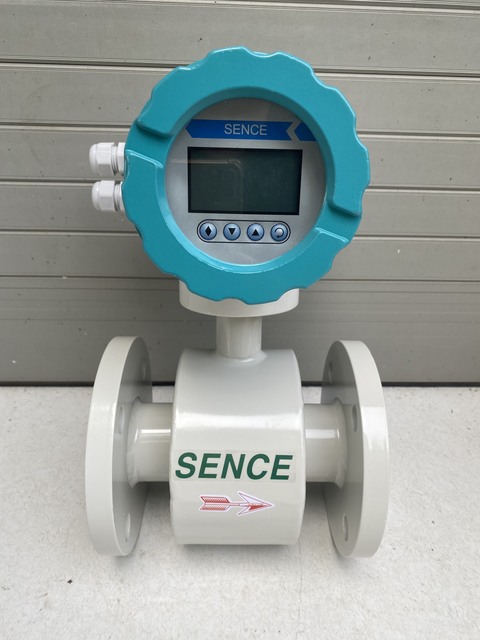

Đồng hồ đo lưu lượng dạng từ

Đây là dạng đồng hồ chuyên dùng để đo nước thải, hóa chất, Dạng này cảm biến từ tính nên trong thân đồng hồ trơn chu, các dòng lưu chất chảy qua không bị mắc kẹt lại.

dong_ho_do_nuoc_dien_tu6

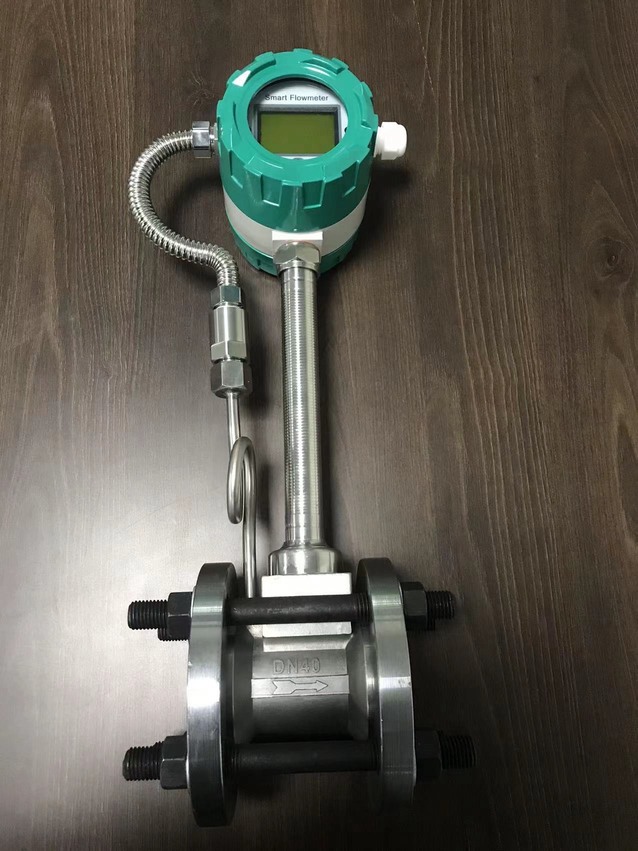

Đồng hồ đo lưu lượng khí

Khí nén áp cao và hơi nóng có cấu trúc phân tử rất nhỏ nên các dạng đồng hồ thông thường không đo được. Thiết bị đo lưu lượng khí được dùng để đo các khí như Gas, ni tơ, Hydro, Oxy, Argon… Được sử dụng trong các nhà máy công nghiệp, có khả năng đo lưu lượng nhỏ và áp suất thấp.

dong_ho_do_khi

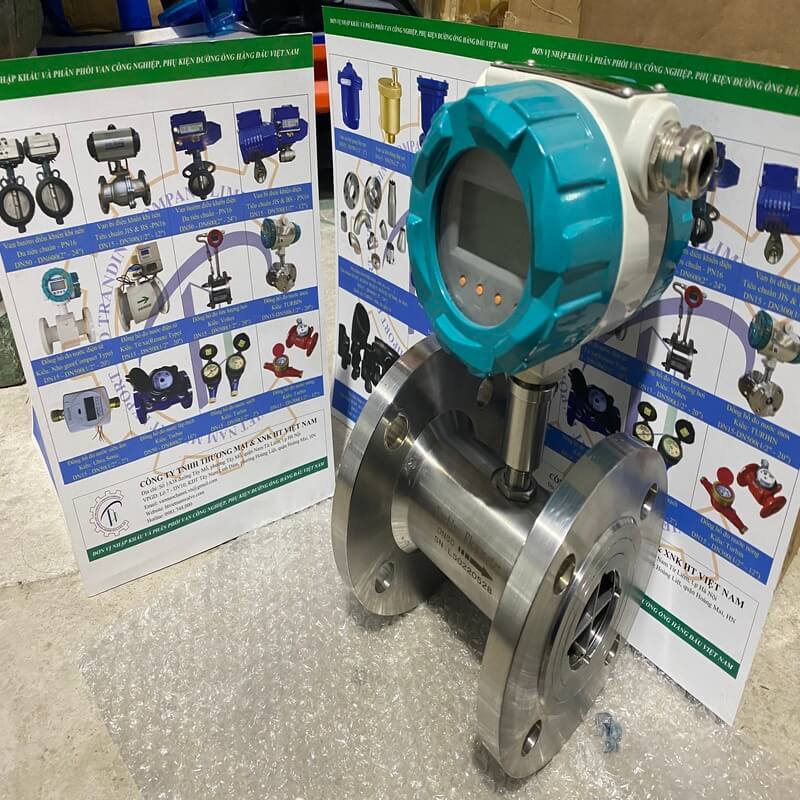

Đồng hồ đo nước điện tử

Đồng hồ đo lưu lượng điện tử là một dạng đồng hồ đo loại cơ nhưng mặt hiển thị kiểu điện tử, với kỹ thuật tiên tiến hiện đại bây giờ thì đồng hồ nước điện tử có thể kết hợp với tủ PLC, với điện thoại và được điều khiển bằng từ tính.

dong_ho_nuoc_dien_tu2

Một số lưu ý khi lắp đặt đồng hồ đo lưu lượng

B1: Lựa chọn đồng hồ lưu lượng

1.1 . Đồng hồ lưu lượng nên được lắp đặt ở nơi nhiệt độ thay đổi lớn hoặc thiết bị tiếp xúc với bức xạ nhiệt độ cao. Nếu phải lắp đặt, các biện pháp phải được thực hiện để cách nhiệt và thông gió.

1.2 . Lưu lượng kế được lắp đặt tốt nhất trong nhà. Nếu phải lắp đặt ngoài trời, cần tránh nước mưa, nước ngập và phơi nắng, và phải được bảo vệ khỏi độ ẩm và ánh nắng mặt trời.

1.3 . Đồng hồ lưu lượng nên được lắp đặt trong môi trường không chứa khí ăn mòn. Các biện pháp thông gió phải được thực hiện khi phải lắp đặt.

1.4 . Để thuận tiện cho việc lắp đặt, bảo trì và bảo trì, cần có không gian lắp đặt rộng rãi xung quanh lưu lượng kế.

1.5 . Vị trí lắp đặt của lưu lượng kế phải tránh từ trường và nguồn rung mạnh. Nếu đường ống bị rung, cần có các giá đỡ đường ống cố định ở cả hai phía của lưu lượng kế.

lap_dat_dong_ho_do_luu_luong

B2: Chọn vị trí lắp đặt đồng hồ lưu lượng

Để cải thiện ảnh hưởng của dòng điện xoáy và biến dạng trường dòng chảy, cần phải cố định chiều dài của các đoạn ống thẳng phía trước và phía sau của lưu lượng kế, nếu không sẽ ảnh hưởng đến độ chính xác của phép đo (cũng có thể được cài đặt bộ chỉnh lưu, cố gắng tránh lắp đặt gần van điều khiển và van nửa mở).

Lưu lượng kế có một số yêu cầu nhất định đối với đường ống xử lý ngược và xuôi của điểm lắp đặt, nếu không nó sẽ ảnh hưởng đến độ chính xác của phép đo.

a . Đường kính trong của ống quá trình ngược dòng và xuôi dòng giống như đường kính trong của cảm biến và phải thỏa mãn: 0,98DN≤D≤1,05DN (trong đó DN : đường kính trong của cảm biến, D : đường kính trong của ống quá trình)

b . Ống quá trình và cảm biến phải đồng tâm, độ lệch đồng trục không được lớn hơn 0,05DN.

lap_dat_dong_ho_do_luu_luong1

B3: Lưu lượng và độ chính xác của nó

Bước tiếp theo là xác định phạm vi đo yêu cầu bằng cách xác định lưu lượng tối thiểu và tối đa (khối lượng hoặc thể tích) cần đo. Sau đó xác định độ chính xác đo lưu lượng yêu cầu. Nói chung, độ chính xác được biểu thị bằng phần trăm của số đọc thực tế (AR), phạm vi tiêu chuẩn (CS) hoặc thang đo đầy đủ (FS). Yêu cầu độ chính xác phải được chỉ định riêng cho lưu lượng tối thiểu, bình thường và tối đa.

Trong các ứng dụng mà sản phẩm được bán hoặc mua dựa trên chỉ số công tơ, độ chính xác tuyệt đối là rất quan trọng. Trong các ứng dụng khác, độ lặp lại có thể quan trọng hơn độ chính xác tuyệt đối. Do đó, khuyến nghị rằng các yêu cầu về độ chính xác và độ lặp lại cho mỗi ứng dụng phải được thiết lập riêng biệt.

dong_ho_nuoc_nong3

Bảo dưỡng định kỳ đồng hồ đo lưu lượng

Bạn chỉ cần thực hiện kiểm tra trực quan định kỳ của thiết bị, kiểm tra môi trường xung quanh của thiết bị, loại bỏ bụi, đảm bảo rằng nước và các chất khác không được vào, kiểm tra xem dây có tốt không và kiểm tra xem có thiết bị điện từ trường mới được cài đặt hoặc dây mới được lắp đặt trên thiết bị gần thiết bị không. Nếu môi trường đo dễ dàng làm ố điện cực hoặc cặn và vảy trong thành ống đo, thì cần vệ sinh và làm sạch thường xuyên.

Sau khi lưu lượng kế được đưa vào hoạt động hoặc nhận thấy rằng đồng hồ không hoạt động bình thường sau một thời gian hoạt động bình thường, trước tiên bạn nên kiểm tra các điều kiện bên ngoài của lưu lượng kế, chẳng hạn như nguồn cung cấp có tốt không, liệu đường ống có bị rò rỉ hay không đầy, liệu có bong bóng trong đường ống hay không Hư hỏng, cho dù tín hiệu đầu ra của bộ chuyển đổi (nghĩa là mạch đầu vào của thiết bị phía sau) có mở không. Nhớ không tùy tiện sửa chữa đồng hồ đo.

dong_ho_nuoc_nong2

Cần kiểm tra các bộ phận sau khi thấy dấu hiệu hư hỏng đồng hồ lưu lượng

Kiểm tra cảm biến

Kiểm tra chuyển đổi

Bảo trì điện cực

Phân tích lỗi của đồng hồ nước

Quá trình vận hành không đúng

Có rác, bụi bẩn bám vào phần cảm biến

Yếu tố thiên nhiên bên ngoài

Thay đổi điều kiện môi trường

dong_ho_nuoc_dien_tu3

Một số lỗi thường gặp khi sử dụng đồng hồ đo lưu lượng

Không có đầu ra dòng chảy. Kiểm tra xem bộ phận cấp điện có bị lỗi hay không, kiểm tra xem điện áp nguồn có bình thường không, kiểm tra xem cầu chì có bật hay tắt không, kiểm tra xem mũi tên của cảm biến có phù hợp với hướng của dòng chất lỏng hay không, chẳng hạn như thay đổi hướng lắp đặt cảm biến.

Tín hiệu ngày càng nhỏ hoặc đột ngột. Kiểm tra xem lớp cách điện giữa hai điện cực có bị hỏng hay chập hay không. Điện trở giữa hai điện cực thường nằm trong khoảng (70 ~ 100) Ω; bụi bẩn có thể đọng lại trên thành trong của ống đo. Đo lớp lót ống cho thiệt hại và thay thế nó nếu bị hư hỏng.

Điểm 0 không ổn định Kiểm tra xem môi trường có đầy các ống đo hay không và có bọt khí trong môi trường không. Nếu có bọt khí, hãy lắp đặt bộ khử khí ngược dòng. Nếu cài đặt nằm ngang, hãy đổi sang cài đặt dọc. Thực hiện nối đất ba cấp (điện trở nối đất ≤100Ω); kiểm tra độ dẫn điện môi không được nhỏ hơn 5μs / cm; kiểm tra xem môi trường có bị lắng trong ống đo hay không và cẩn thận không làm trầy lớp lót bên trong khi tháo nó ra.

Giá trị chỉ thị luồng không khớp với giá trị thực. Kiểm tra xem chất lỏng trong cảm biến có đầy ống không và có bọt khí không. Nếu có bọt khí, hãy lắp đặt bộ khử khí ngược dòng. Kiểm tra xem nối đất có tốt không. ; Kiểm tra cài đặt phạm vi chuyển đổi là chính xác, nếu không, hãy đặt lại phạm vi chính xác.

Giá trị hiển thị dao động trong một phạm vi nhất định. Kiểm tra xem các điều kiện môi trường đã thay đổi, chẳng hạn như các nguồn nhiễu mới và các nguồn từ tính hoặc rung động khác ảnh hưởng đến hoạt động bình thường của thiết bị. Xóa nhiễu hoặc dịch chuyển lưu lượng kế kịp thời. Các dây, lá chắn bên trong, lá chắn bên ngoài và vỏ không chạm vào nhau.

dong_ho_nuoc_nap_nhua

Một số hãng đồng hồ đo lưu lượng phổ biến nhất

Đồng hồ nước Fuda – FG

Đồng hồ nước Vikido

Đồng hồ nước Kent

Đồng hồ nước Zenner

Đồng hồ nước Sanwa

Đồng hồ nước Unik

Đồng hồ nước Minh Hòa

Đồng hồ nước Itron

Đồng hồ nước GKM

Đồng hồ nước Komax

Đồng hồ nước Asahi

Đồng hồ đo lưu lượng Siemen

Đồng hồ đo lưu lượng Sensut

Đồng hồ đo lưu lượng Yokogawa

Đồng hồ đo lưu lượng Maxipro

Đồng hồ lưu lượng wotech…

dong_ho_do_luu_luong_khi_nen4

Một số thông tin cần khách hàng cung cấp khi mua đồng hồ đo lưu lượng

  1. Biết tên của chất lỏng cần kiểm tra (do người dùng cung cấp)
  2. Hiểu tốc độ dòng chảy tối đa, tốc độ dòng chảy chung và tốc độ dòng chảy tối thiểu của chất lỏng đo được (do người dùng cung cấp)
  3. Hiểu đường kính ống quá trình (do người dùng cung cấp)
  4. Hiểu nhiệt độ của môi trường (do người dùng cung cấp)
  5. Hiểu áp lực phương tiện (do người dùng cung cấp)
  6. Hiểu độ dẫn của chất lỏng đo được (do người dùng cung cấp)
  7. Biết nếu áp suất âm tồn tại (do người dùng cung cấp).

Vui lòng liên hệ trực tiếp SĐT: 039.357.3904 để có báo giá sớm nhất. Trân trọng cảm ơn.
