Lọc Y

Hệ thống ống dẫn giống như mạch máu của một công trình. Hệ thống van vòi giống như quả tim cung cấp dòng lưu chất đi qua các ống đến nơi mà bạn muốn. Các dòng lưu chất có thể lẫn tạp chất, bụi, bẩn, rác, và nếu cứ vận hành lâu dài thì hệ thống van và ống của bạn sẽ bị ảnh hưởng nhất định. Để loại bỏ tình trạng bụi bẩn, cặn bị lẫn vào dòng lưu chất thì chúng ta thường dùng một thiết bị gọi là bộ lọc cặn. Ở Việt Nam bộ lọc cặn được sử dụng phổ biến nhất là bộ lọc chữ Y hay còn gọi là lọc Y.

Vậy lọc Y là gì?

Lọc Y hay Y lọc, lọc rác chữ Y có tên tiếng anh Y Strainers là tên một thiết bị van dùng để loại bỏ cơ học các chất rắn không mong muốn khỏi chất lỏng, khí, hoặc hơi nước bằng một tấm lưới đục lỗ. Chúng được sử dụng trong đường ống để trực tiếp bảo vệ máy bơm, van, bẫy hơi, và các thiết bị khác.

Lọc Y là giải pháp rất hiệu quả và tiết kiệm chi phí trong nhiều ứng dụng. Tất cả các van y lọc cần được kiểm tra, xả cặn và vệ sinh thường xuyên vì bụi bẩn sau một thời gian dài không được xả sẽ bám vào thành van và lưới lọc.

loc_y_dongloc_y_gang

Cấu tạo và nguyên lý hoạt động của lọc Y

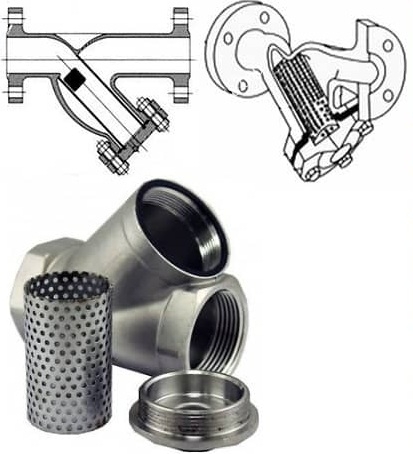

Cấu tạo Y lọc

Một van lọc rác thông thường có cấu tạo gồm ba phần chính là :

Thân van: Đây là toàn bộ phần thân của lọc y, thường được đúc bằng đồng, gang, thép, inox, nhựa…

Lưới lọc: Lưới của van thường được cấu tạo 3 lớp là lưới đan, lưới đục lỗ và lưới lọc. Để biết lọc có phù hợp để loại bỏ rác thải của bại không thì chúng ta thường quan tâm đến độ các dày lỗ, Kích thước lỗ, và độ dày lưới.

Nắp van, nắp xả cặn: Đây là bộ phận dùng để xả phần cặn, bụi bẩn, rác đã được lọc.

loc_y_inox5

Nguyên lý hoạt động của lọc Y

Tạm gọi 3 cửa van lọc y là A, B, C trong đó cửa C là cửa có chứa lưới lọc. Lưu chất lẫn rác qua cửa A đến cửa C. Vì cửa C thấp hơn cửa A và B nên các chất bẩn nặng hơn sẽ bị chìm xuống dưới. Rác to hơn lỗ của lưới lọc cũng vì thế mà bị giữ lại. Phần lưu chất sạch tiếp tục chảy qua cửa B và đến các vị trí khác.

Cùng xem video sau để nắm rõ hơn về nguyên lý hoạt động van lọc Y

Chức  năng  chính của Y lọc

Lọc Y là thành phần quan trọng của hệ thống đường ống để bảo vệ thiết bị khỏi thiệt hại tiềm tàng do bụi bẩn và các hạt khác có thể được mang theo bởi chất lỏng trong quá trình. Trong quá trình khởi động và xả nước hệ thống, Bộ lọc có thể được đặt ở thượng nguồn máy bơm để bảo vệ chúng khỏi các mảnh vụn xây dựng có thể còn sót lại trong đường ống. Các số liệu ở đây dưới đây mô tả Strainers khởi nghiệp điển hình. Bộ lọc cố định có thể được lắp đặt ở thượng nguồn của van điều khiển, bẫy và ống dẫn để bảo vệ chúng khỏi các sản phẩm ăn mòn có thể bị bong ra và được mang đi khắp hệ thống đường ống.

loc_y_inox4

Phân loại lọc Y

Lọc y đồng

Chất liệu bằng đồng thau, thiết kế lắp ren, van lọc đồng thường được sử dụng cho nước sạch. Các hãng van lọc đồng lớn bao gồm: Kitz, Toyo, Cimberio, Sanwa, Ana, Miha…

loc_y_dong1

Lọc Y inox

Van lọc được làm bằng chất liệu inox 201, 304, 316, thiết kế lắp ren và lắp bích giúp van chịu được hầu hết các môi trường sử dụng. Van lọc inox có ưu điểm lớn về chất lượng, độ bền, khả năng thích ứng cao… Nhược điểm của van lọc inox là giá thành cao hơn các dạng van khác.

Các thương hiệu van lọc inox nổi tiếng như: Wonil, Emiko, SW, Jouen, Yuzheng…

loc_y_inox2

Y lọc gang

Chất liệu gang giúp giảm thiểu về phần chi phí của van. Được sử dụng trong các hệ thống mà áp suất và nhiệt độ của lưu chất không cao và hệ thống không bị sốc nhiệt hoặc sốc áp cao. Y lọc gang chủ yếu được sử dụng cho ứng dụng nước.

Một số thương hiệu van lọc gang lớn như: SW, AUT, Emiko, Wonil, Chenguang…

loc_y_gang2

Y lọc thép

Van lọc thép thường được sử dụng cho hệ dầu nóng, hơi nóng, hệ thống xăng dầu… Chất liệu thép giúp van chịu được nhiệt độ và áp lực cao.

loc_y_gang

Lọc y nhựa

Lọc nhựa PVC, uPVC, cPVC là dạng lọc được sử dụng cho các hệ thống hóa chất.

loc_y_nhua_lap_bich

Lọc y vi sinh

Lọc vi sinh thường được sử dụng cho các hệ thống vi sinh, dược phẩm, thực phẩm, đồ uống và các ngành công nghiệp sạch.

Van lọc vi sinh thường được làm bằng chất liệu inox 304, inox 316 được đánh bóng sáng.

loc_y_inox3

Lưu ý lắp đặt và bảo dưỡng lọc Y

Van lọc y thường được lắp đặt ở ngay sau máy bơm nước hoặc ở trước hệ thống van.

Vị trí lắp đặt lọc có thể nằm ngang hoặc thẳng đứng tùy vào đường ống nhưng lưu ý phần có lưới lọc không được ở vị trí cao hơn cửa vào.

Trước khi tháo nắp bảo dưỡng cần đảm bảo không còn áp suất trên hệ thống.

Van lọc cũng có thể được kết nối với van xả cặn để xả liên tục.

loc_y_nhua5

Lọc y thường được sử dụng ở đâu?

Sử dụng cho các hệ thống lọc dầu, xăng, dầu nóng, hơi nóng.

Sử dụng cho các hệ thống của các tòa nhà cao tầng. hệ thống cao tầng, hạ tầng…

Sử dụng cho các ngành công nghiệp khai thác, công nghiệp nặng.

Dùng cho các đường ống nước xả, nước tưới tiêu.

Dùng cho các hệ thống thủy lợi, thủy điện, ao nuôi, hồ bơi.

Sử dụng cho các ngành công nghiệp sạch như dược phẩm, đồ uống, đồ ăn…
