Mặt bích

Mặt bích là gì?

Mặt bích là một phương pháp kết nối máy bơm, van, các thiết bị khác với đường ống để tạo thành một hệ thống đường ống hoàn chỉnh.

Bích thường được làm bằng vật liệu thép, thép mạ kẽm, gang, inox, đồng nhựa…

Ở các quốc gia và khu vực khác nhau thì người ta sử dụng các loại mặt bích có tiêu chuẩn khác nhau. Hiện nay trên thế giới sử dụng 4 loại tiêu chuẩn mặt bích tiêu biểu nhất là: BS, Jis, Ansi, Din.

Bản vẽ của mặt bích

ban_ve_mat_bich

Phân loại mặt bích

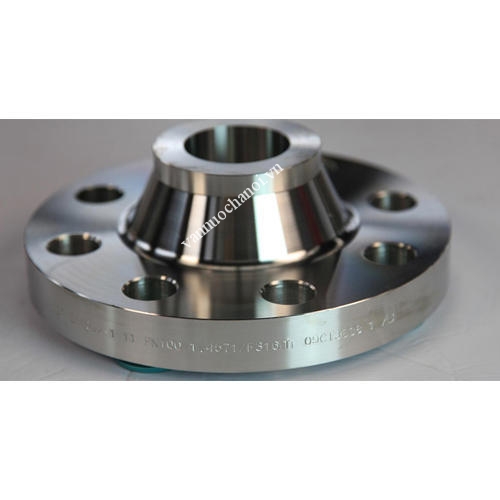

Mặt bích cổ hàn

Bích cổ hàn thường được sử dụng cho các môi trường áp suất cao, nhiệt độ lớn, nhiệt độ cực nhỏ. Thiết kế cổ hàn giúp bích chịu được ăn mòn cao, khả năng bị dò rỉ do các mối hàn được hạn chế tuyệt đối.

mat_bich_co_han

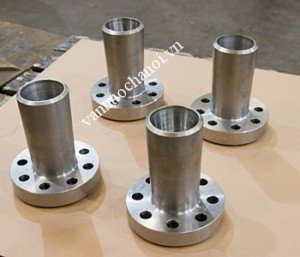

Mặt bích cổ dài

Bích cổ dài thường được sử dụng cho tàu, cột, hoặc thùng. Loại bích này cũng chịu áp lực và nhiệt độ cực cao.

mat_bich_co_dai

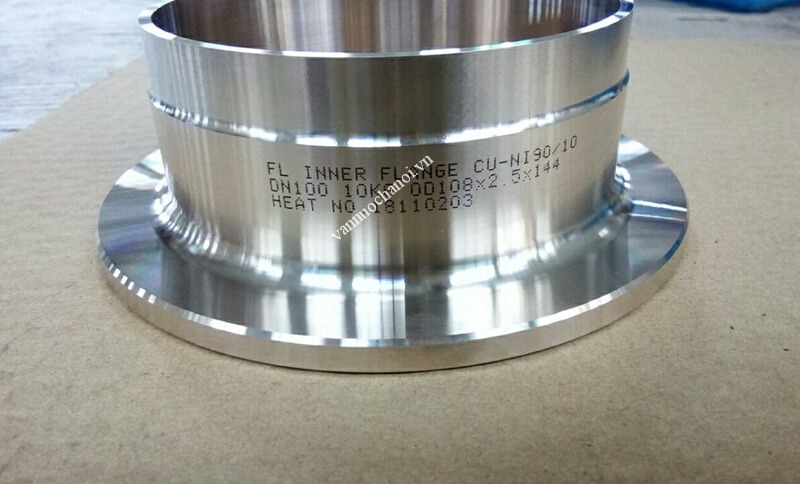

Mặt bích hàn trượt

Bích hàn trượt không có phần bọc đúc như bích socket, đường kính trong của bích lớn hơn đường kính ống một chút để dễ dàng trượt thoải mái trên đường ống.

mat_bich_han_truot1

Mặt bích ren

Bích ren được sử dụng nhiều ở các hệ thống đường ống muốn chuyển đổi từ kết nối ren sang kết nối mặt bích. Bên trong bích được tiện ren để kết nối trực tiếp với ống mà không phai hàn. Bích ren chỉ nên sử dụng đến size DN100.

mat_bich_ren1

Mặt bích hàn

Bích hàn là dạng mặt bích thông dụng  nhất được sử dụng phổ biến trong các công trình. Thiết kế của bích hàn gọn, nhẹ dễ sử dụng, dễ lắp đặt.

mat_bich_han1

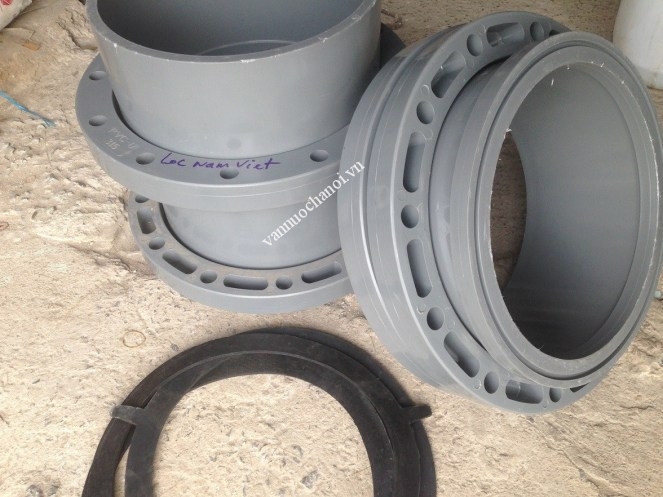

Mặt bích lồng

Bích lồng được sử dụng nhiều bằng chất liệu nhựa PVC hoặc HDPE. Bích lồng giúp dễ dàng thay thế, vệ sinh và sửa chữa.

mat_bich_long

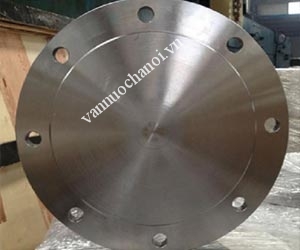

Mặt bích mù

Bích mù hay bích đặc là dạng bích có tác dụng bịt kín hệ thống đường ống. Bích mù thường được lắp cuối cùng của đường ống thay một van chặn hoặc được lắp chờ ở những hệ thống chưa thi công đến.

mat_bich_mu2

Tiêu chuẩn mặt bích

Tiêu chuẩn mặt bích BS 4504

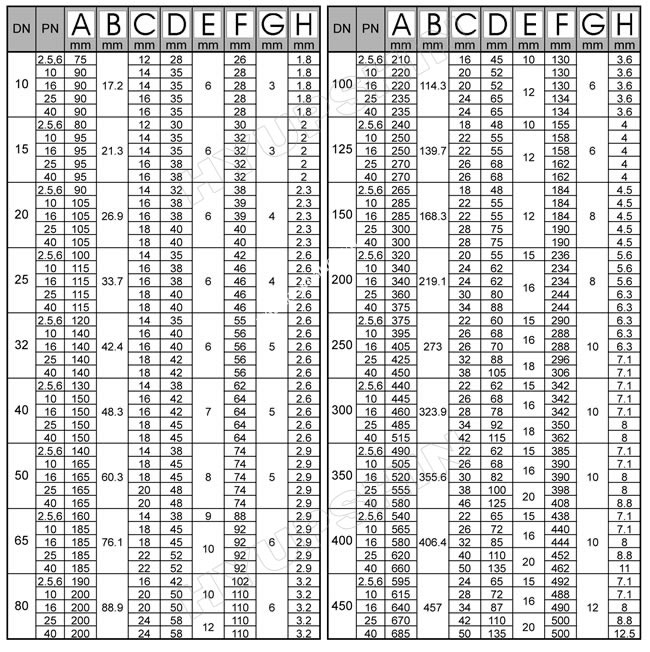

Tiêu chuẩn bích BS 4504 PN10

tieu_chuan_bich_bs_pn10

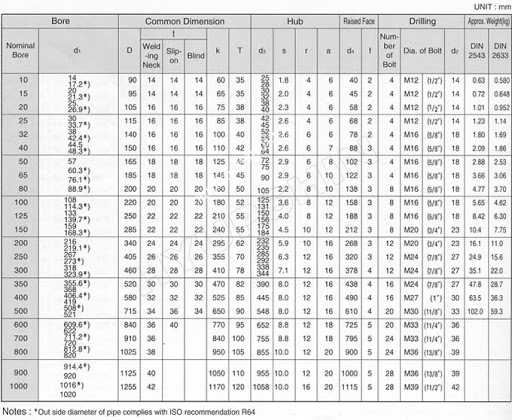

Tiêu chuẩn bích BS 4504 PN16

tieu_chuan_bich_bs_pn161

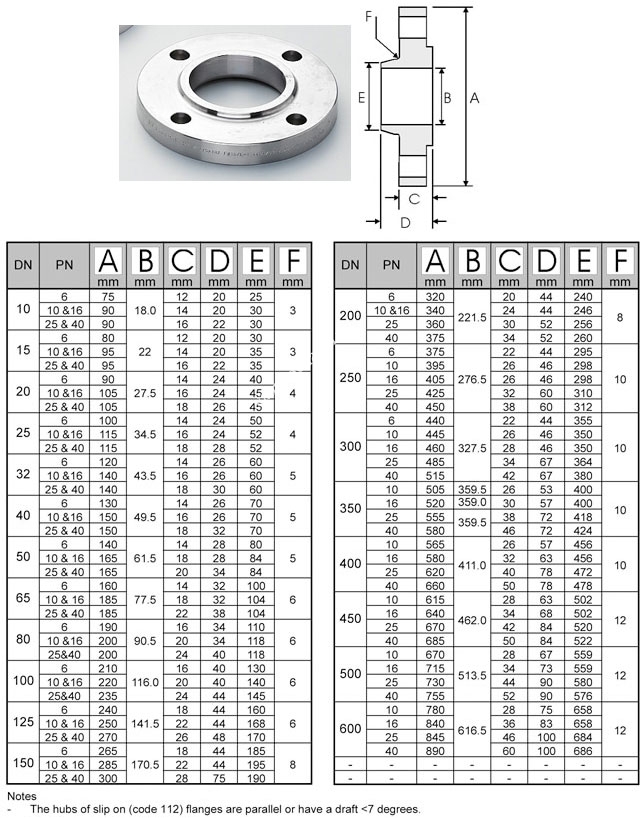

Tiêu chuẩn bích BS 4504 PN25

tieu_chuan_bich_bs_pn25

Tiêu chuẩn mặt bích Ansi

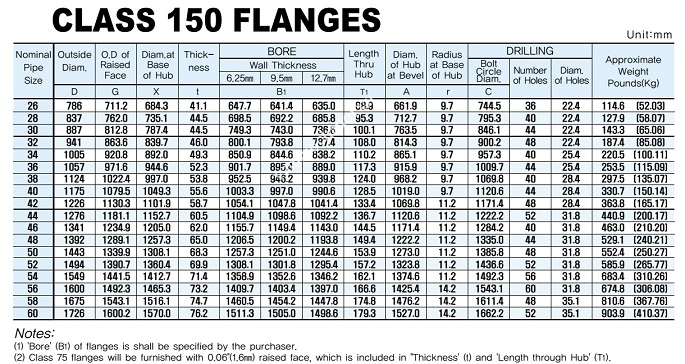

Tiêu chuẩn bích ansi class 150

tieu_chuan_bich_class1502

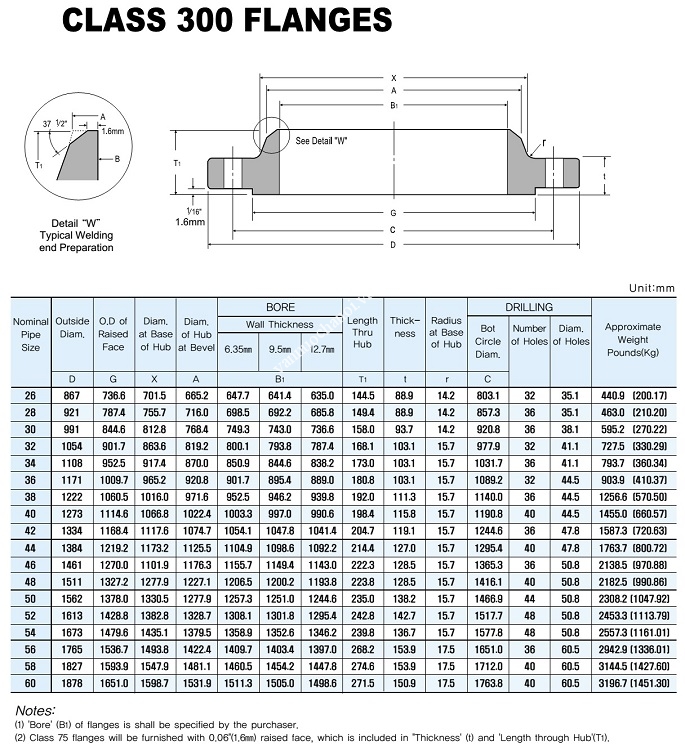

Tiêu chuẩn bích ansi class 300

tieu_chuan_bich_class3002

Tiêu chuẩn bích ansi class 600

tieu_chuan_bich_class6001

Tiêu chuẩn mặt bích jis

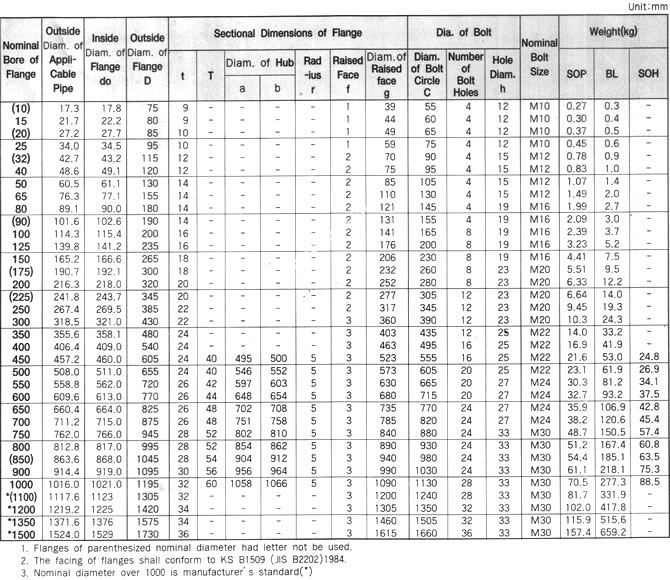

Tiêu chuẩn bích jis 5k

tieu_chuan_bich_jis5k

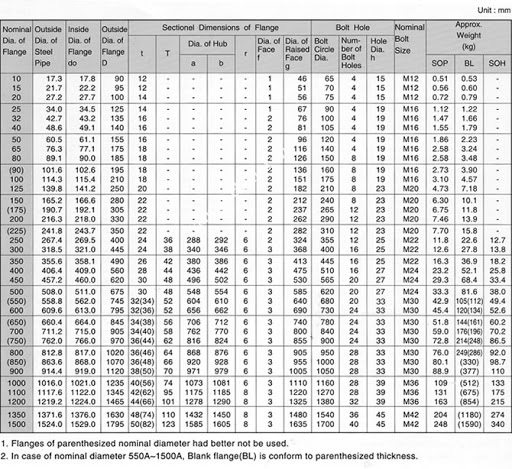

Tiêu chuẩn bích jis 10k

tieu_chuan_bich_jis10k

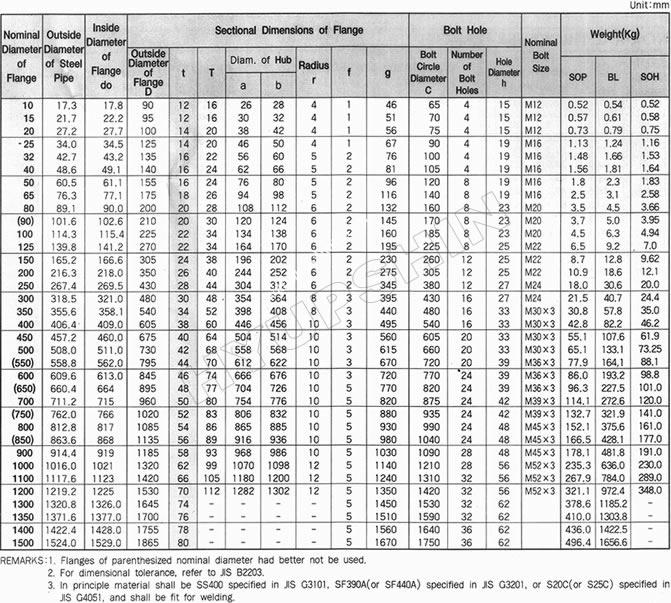

Tiêu chuẩn bích jis 16K

tieu_chuan_bich_jis162k

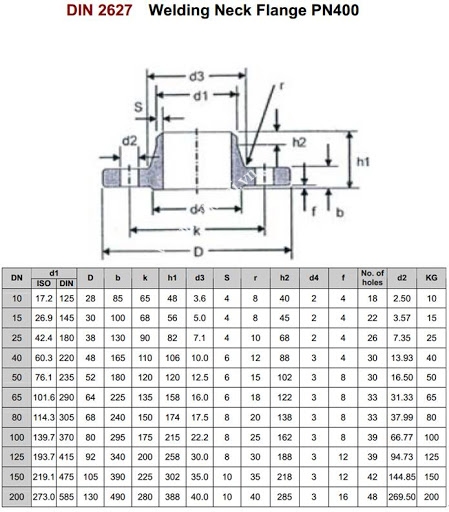

Tiêu chuẩn mặt bích DIN

tieu_chuan_bich_din
