PN là gì | Tiêu chuẩn PN trong hệ thống van, ống có tác dụng gì?

I. Giới thiệu về PN

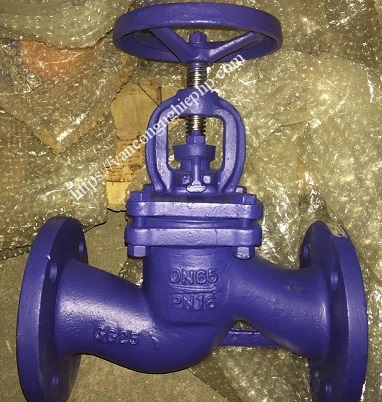

 PN hay áp suất danh nghĩa giá trị bằng số của một loạt thông thường được sử dụng, cho mục đích tham khảo, để mô tả các đường ống, van, phụ kiện các bộ phận đặc biệt và các yếu tố khác của đường ống so với áp suất thủy lực bên trong (kp / cm 2 ) có thể chịu được khi không có tải trọng bên ngoài. Giống như DN, các đặc tính hình học của các yếu tố khớp nối (mặt bích và các yếu tố khác) của cùng một chuỗi PN sẽ sao cho chúng kết nối giữa chúng. Tỷ lệ giữa các giá trị của PN và áp suất thủy lực bên trong phụ thuộc vào

•  Loại vật liệu.
•  Nhiệt độ.

•  Khái niệm về yếu tố trong câu hỏi (sử dụng trong ngắn hạn hoặc dài hạn).
•  Hệ số an toàn được áp dụng.

 Nói tóm lại, có thể nói rằng PN là áp lực mà phần tử có khả năng chịu được khi phục vụ mà không cần xem xét búa nước (áp suất thiết kế, DP) và trong trường hợp không có tải trọng bên ngoài.

 Các loại áp lực có sẵn là

PN 2,5 - áp suất tối đa 2,5 bar
PN 4 - áp suất tối đa 4 bar
PN 6 - áp suất tối đa 6 bar
PN 10 - áp suất tối đa 10 bar
PN 16 - áp suất tối đa 16 bar
PN20 - áp suất tối đa 20 bar
PN25 - áp suất tối đa 25 bar
PN40 - áp suất tối đa 40 bar
PN63 - áp suất tối đa 63 bar

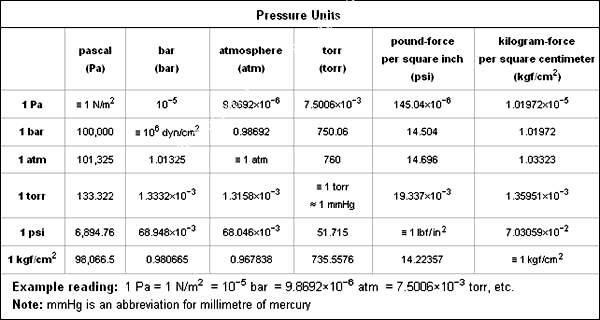

Để chuyển đổi thanh thành MPa, sử dụng công thức: (PN (bar) / 10) = MPa.

II. Chuyển đổi LB sang PN, chuyển đổi Jis sang PN

a. Đổi PN sang LB

Bởi vì chúng là hai hệ thống tiêu chuẩn khác nhau, LB và PN thường không được sử dụng chung và được thay đổi, nhưng một số phạm vi áp suất thường được sử dụng có thể thay thế cho nhau. Thay vì giải thích tất cả chúng một cách chi tiết, bảng dưới đây cho thấy các mô tả khác nhau về lớp áp lực so với nhau như thế nào.

b. Đổi PN sang Jis

1. Jis là gì?

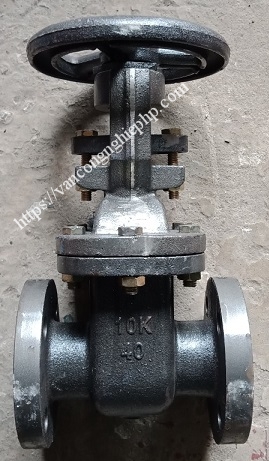

Jis là các tiêu chuẩn được sử dụng cho các hoạt động công nghiệp tại Nhật Bản , được điều phối bởi Ủy ban Tiêu chuẩn Công nghiệp Nhật Bản (JISC) các Hiệp hội Tiêu chuẩn Nhật Bản (JSA). JISC bao gồm nhiều ủy ban trên toàn quốc và đóng một vai trò quan trọng trong việc chuẩn hóa các hoạt động trên khắp Nhật Bản.

 Luật Tiêu chuẩn hóa Công nghiệp đã được sửa đổi vào năm 2004 và nhãn hiệu chứng nhận sản phẩm của JIS đã được thay đổi; kể từ ngày 1 tháng 10 năm 2005, nhãn hiệu JIS mới đã được sử dụng khi chứng nhận lại. Việc sử dụng nhãn hiệu cũ đã được cho phép trong giai đoạn chuyển tiếp ba năm kết thúc vào ngày 30 tháng 9 năm 2008 và mọi nhà sản xuất đều có thể sử dụng nhãn hiệu JIS mới. Do đó, tất cả các sản phẩm Nhật Bản được JIS chứng nhận sản xuất từ ​​ngày 1 tháng 10 năm 2008, đã có nhãn hiệu JIS mới.
Mời các bạn cùng xem bảng quy đổi để hiểu rõ hơn
