Van an toàn

Van an toàn là gì?

Van an toàn hay van xả áp an toàn có tên tiếng anh là safety valve là một loại van hoạt động như một thiết bị bảo vệ khỏi nổ hoặc hư hỏng và nó chủ yếu được lắp đặt trong các nhà máy hóa chất, nồi hơi điện và bể chứa khí, hệ thống ống công nghiệp...

Van an toàn là một loại van tự động được kích hoạt khi áp suất đầu vào của van tăng đến áp suất định trước, khi đó đĩa van mở và xả chất lỏng (hơi hoặc khí); và khi áp suất giảm đến giá trị quy định thì đĩa van tự động đóng lại. Van toàn được gọi là thiết bị an toàn cuối cùng kiểm soát áp suất và tự xả một lượng chất lỏng nhất định mà không cần bất kỳ sự hỗ trợ năng lượng nào.

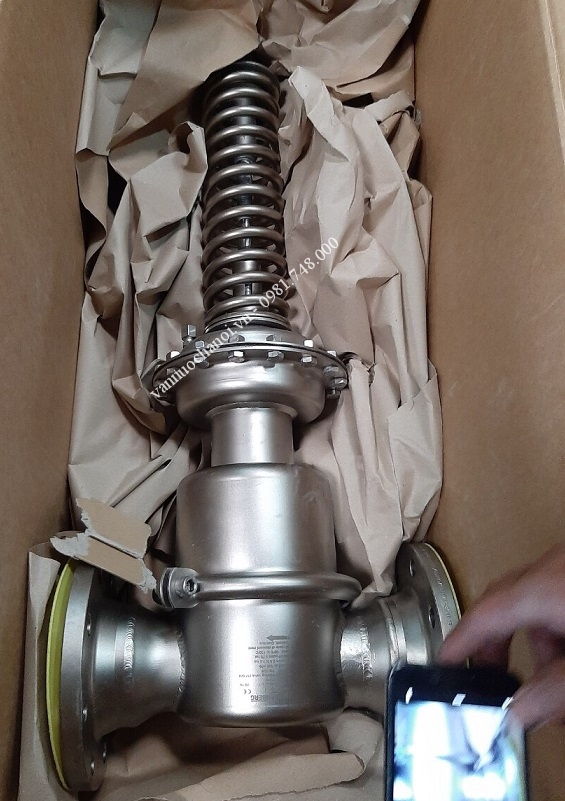

van_an_toan_hoi1van_an_toan_inox

Cấu tạo và nguyên lý hoạt động của van an toàn

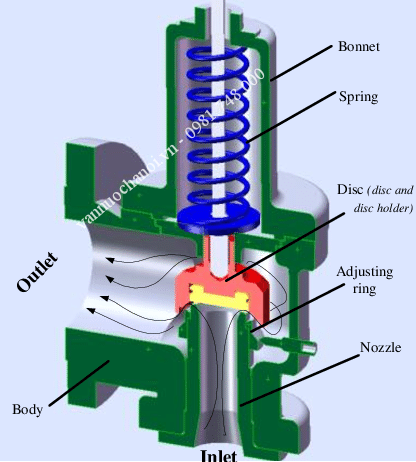

Cấu tạo van an toàn

  • ống họng: Khi áp lực lưu chất vượt quá mức thì van mở và dòng lưu chất sẽ đi qua ống này.
  • Ghế van: Ghế van là vị trí để đĩa van ngồi vào trong trạng thái đóng hoàn toàn.
  • Đĩa van: Đĩa van được kết nối với trục van.
  • Trục van: Trục van có lò xo phản hồi, khi áp lực lên cao thì lò xo bị ép kéo theo trục van bị kéo lên.
  • Vít điều chỉnh.
  • Thân van.

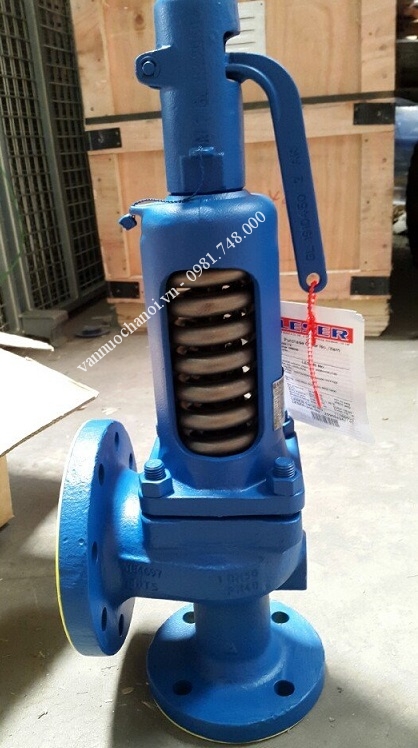

cau_tao_van_an_toanvan_an_toan_leser

Nguyên lý hoạt động của van an toàn

Khí và hơi có thể được nén, khi khí đến đĩa trong một van, nó sẽ nén và tích tụ trước khi thoát qua van. Việc nén này có thể gây ra áp lực hệ thống tích tụ nhanh chóng.

Mặc dù van an toàn giảm áp nhanh hơn van xả, thiết kế và thành phần của cả hai van rất giống nhau. Một van an toàn tác động trực tiếp bao gồm vỏ, đầu vào, đầu ra, đĩa, ghế, trục chính, nắp và cần nâng trên một số van.

Việc lắp ráp van an toàn bằng ren hoặc mặt bích để kết nối với hệ thống. Một nắp đậy trên đỉnh của van và làm giảm sự thay đổi của quá trình cài đặt van. Đĩa được giữ đúng vị trí cho đến khi áp suất hệ thống tăng đến đỉnh điểm khi đĩa bật ra khỏi ghế. Trục chính hướng dẫn chuyển động lên xuống của đĩa. Các vít điều chỉnh được sử dụng để điều chỉnh áp suất xả. Nếu độ căng của lò xo thay đổi theo thời gian, có thể điều chỉnh lại vít.

Việc mở van an toàn là do thiết kế của đĩa. Có một bề mặt chính của đĩa luôn tiếp xúc với áp suất hệ thống. Tại điểm đặt, đĩa sẽ nhấc khỏi ghế nhưng điều làm cho van này khác biệt là môi bị hở với áp suất hệ thống tạo ra bề mặt lớn hơn để áp suất hệ thống ấn vào. Khu vực này tạo ra lực nâng lớn hơn và làm cho van bật mở. Khi áp suất giảm xuống mức an toàn, hoạt động tương tự xảy ra ngược lại. Do tốc độ cao của khí thoát ra, van đóng lại nhanh chóng.

Cùng xem video sau để nắm rõ hơn về nguyên lý hoạt động của van an toàn:

Van an toàn có tác dụng gì? Van an toàn dùng để làm gì?

Như trên chúng ta đã biết van an toàn có tác dụng chính là xả áp an toàn khi áp lực dòng lưu chất lên cao. Vậy nếu không có van an toàn thì sẽ xảy ra vấn đề gì?

Sau đây mình xin đưa ra một số ví dụ tiêu biểu:

Khoảng 14h30 ngày 10/11/2016, tại khu vực sản xuất của Công ty Cổ phần Xây dựng và Sản xuất vật liệu Thái Nguyên (tổ 15, phường Quan Triều, TP. Thái Nguyên) đã xảy ra vụ nổ lò hơi làm 8 người thương vong (2 người chết và 6 người bị thương).

Ngày 30/10/2016, tại xã Thụy Hải, H.Thái Thụy, tỉnh Thái Bình đã xảy ra vụ nổ lò hơi tại xưởng chế biến hải sản tư nhân khiến  4 người chết, 11 người bị thương.

Long An: Sáng 10/9 xảy ra vụ nổ lò hơi làm 5 người thương vong.

Còn rất nhiều vụ nổ lò hơi, nổ đường ống lớn gây thương vong về người và tài sản.

Có thể không phải việc dùng van an toàn kém chất lượng là nguyên nhân chính gây ra các vụ nổ lò hơi nhưng các cơ quan chức năng luôn đề cao sử dụng một hệ thống thiết bị an toàn.

lap_dat_van_an_toan

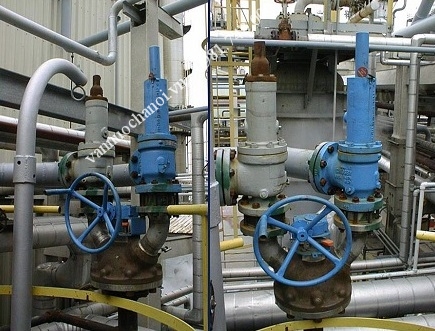

Lắp đặt và vận hành van an toàn

Lắp đặt van an toàn

Van an toàn thường được lắp đặt thẳng đứng.

Làm sạch hệ thống đường ống trước khi lắp đặt van.

Lắp van vào hệ thống.

Theo dõi và test thử trước khi vận hành.

Van trước khi vận hành có 3 trạng thái

Trạng thái cân bằng là nơi các lực đóng, tức là được áp dụng bởi lò xo và bất kỳ áp suất ngược nào, ở trạng thái "cân bằng" (cân bằng) với các lực mở, tức là được áp dụng bởi áp suất hệ thống. Đĩa và ghế ngồi 'chỉ' tiếp xúc nên luồng không bắt đầu mà sắp bắt đầu.

Trạng thái mở hoàn toàn là lúc áp lực lưu lượng vượt qua công suất tối đa tại áp suất được chỉ định. Tất nhiên, để các van mở, lực hệ thống phải vượt quá lực cân bằng, tức là vượt qua lực áp lực lò xo và áp suất ngược.

Trạng thái đóng hoàn toàn là nơi các van được đóng hoàn toàn, tức là không rò rỉ. Lực đóng vượt quá lực mở, tức là lực mở thấp hơn lực cân bằng.

van_an_toan_nuoc

Điều chỉnh van an toàn

Van an toàn muốn sử dụng tốt nhất thì nên kiểm định qua bởi các cơ quan chức năng. Tại đây họ sẽ cài đặt mức an toàn mà bạn mong muốn.

Nếu bạn không muốn kiểm định van an toàn thì có thể điều chỉnh áp lực van dễ dàng như sau:

B1: Tháo chốt, sau đó tháo phần tay cầm, vặn con vít nhỏ trên đầu van và tháo nắp van ra.

B2: Dùng mỏ lét để nới ốc hãm của van. Sau đó dùng cờ lê hoặc mỏ lét để điều chỉnh áp lực mình cần. Xoay cờ lê theo chiều kim đồng hồ thì áp lực xả của van sẽ tăng, xoay ngược lại thì áp xả sẽ giảm.

B3: Áp lực làm việc đã đúng với yêu cầu của bạn thì tiến hành lắp các bộ phận lại.

Lưu ý khi điều chỉnh van:

Không thể điều chỉnh van quá hoặc bằng áp lực chịu đựng. Nếu van chịu được áp 16 kg/cm2 thì nên cài mức xả tối đa là 15kg/cm2.

Cùng xem video sau để nắm rõ hơn về cách điều chỉnh van.

Phân loại van an toàn

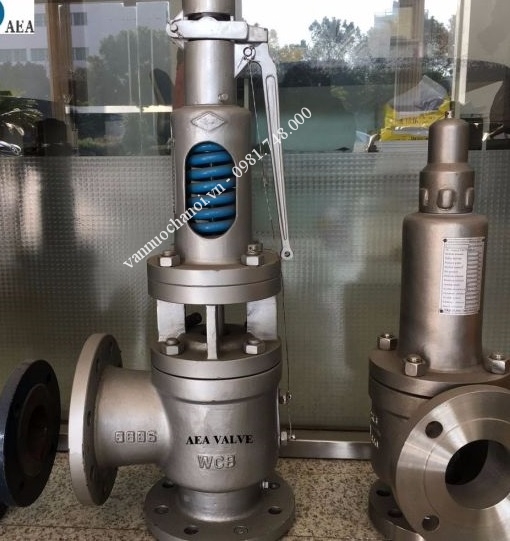

Van an toàn nồi hơi ( Van an toàn hơi ).

Van an toàn nồi hơi thường được làm bằng chất liệu đồng, inox, thép… Được sử dụng cho các hệ thống nồi hơi, lò hơi nhiệt độ cao. Đây là một trong các thiết bị rất qua trọng trong việc bảo vệ nồi hơi và toàn bộ hệ thống. Van thường được sử dụng cho các hệ thống lò hơi, giặt là, sấy… Các kích thước tiêu biểu của van bao gồm: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200…

van_an_toan_thep

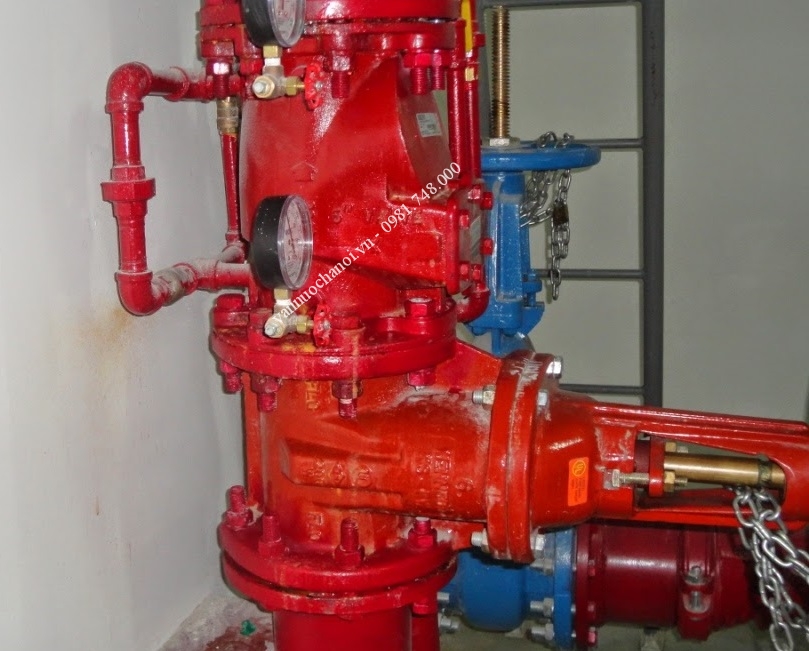

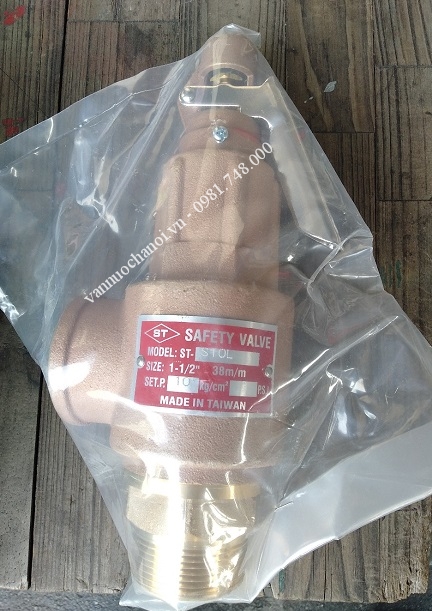

Van an toàn nước

Van an toàn dùng cho môi trường nước, hóa chất có nhiệt độ thấp. Tương tự như van dùng cho hơi, van dùng cho nước cũng được làm bằng đồng, thép, inox, gang. Các hệ thống nhà máy, công xưởng, xưởng sản xuất, hệ xử lý nước, các tòa nhà cao tầng thường sử dụng dạng van này.

van_an_toan_bang_dong2

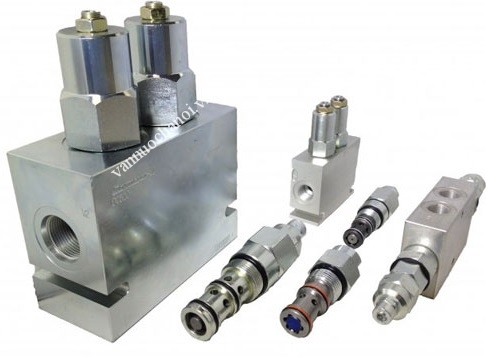

Van an toàn thủy lực

Van dùng để điều chỉnh áp suất trong mạch thủy lực. Nhiệm vụ chính của van là bảo vệ mạch thủy lực vượt qua khỏi sự tăng áp. Khi áp suất đầu vào của van vượt giá trị định mức thì van sẽ tự mở và xả dung dịch về thùng.

van_an_toan_thuy_luc

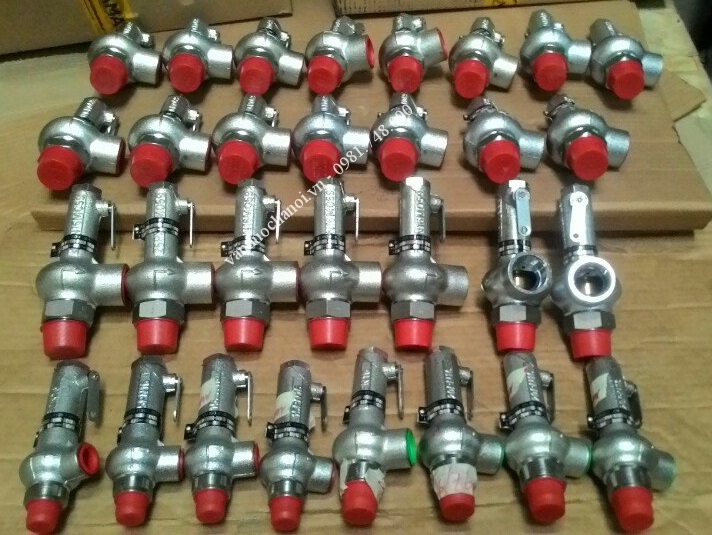

Van an toàn khí nén

Một hệ thống khí nén cũng cần có một van an toàn để đảm bảo việc vận hành an toàn. Các van dùng cho khí nén thường được cài đặt ở mức 5bar, 10bar, 15bar, 20bar, 25bar. Có thể sử dụng cho khí lạnh âm, hoặc khí bình thường.

Van an toàn khí nén thường dùng cho các khí Argon, gas, CO2.

van_an_toan_khi_nen1

Một số tên gọi của các dạng van an toàn thông dụng trong nước:

Van an toàn inox

Van an toàn đồng

Van an toàn có tay

Van an toàn không tay

Van an toàn gas

Van an toàn bình tích áp…
