Van Bi

2 » ( 2 )

Van bi ( Ball Valve ) | Cấu tạo – Nguyên lý hoạt động – Phân loại van bi

Trong ngành công nghiệp hiện đại, việc kiểm soát dòng chảy là một yếu tố quan trọng để đảm bảo hiệu suất và an toàn của các hệ thống. Một trong những thiết bị quan trọng nhất được sử dụng cho mục đích này là van bi (Ball Valve). Đây là một loại van công nghiệp được sử dụng rộng rãi nhờ thiết kế đơn giản, khả năng đóng mở nhanh chóng, và hiệu suất cao trong việc điều tiết dòng chảy.

Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động, ưu điểm và ứng dụng của van bi. Qua đó, hy vọng bạn đọc sẽ có cái nhìn tổng quan và hiểu rõ hơn về loại van quan trọng này.

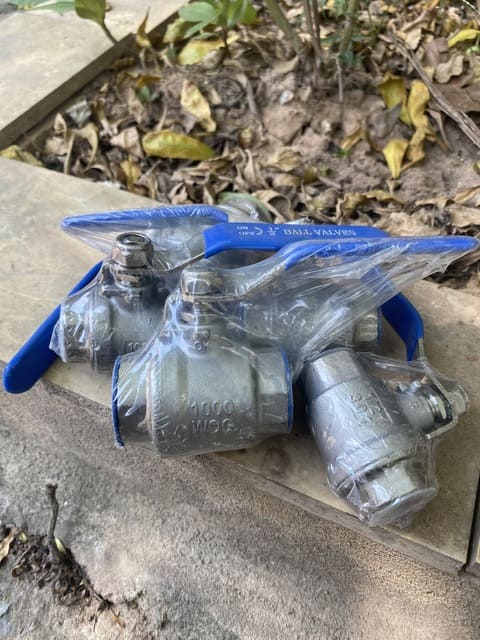

Khái quát chung về van bi ( Ball Valve )

Van bi là một loại van công nghiệp có cấu tạo chính gồm một quả cầu có lỗ xuyên qua, nằm trong thân van. Khi quả cầu quay một góc 90 độ, nó cho phép hoặc ngăn cản dòng chảy qua lỗ này, từ đó kiểm soát được lưu lượng của lưu chất qua trong đường ống sử dụng.

van_bi_tay_gat_inox_2_2

Với khả năng vận hành dễ dàng và tính bền bỉ, van bi đã trở thành một lựa chọn phổ biến trong nhiều lĩnh vực công nghiệp như dầu khí, hóa chất, chế biến thực phẩm, và các hệ thống cấp thoát nước.

Đặc biệt van bi có nhiều kích thước từ DN8 đến DN500 và các kiểu lắp đặt phong phú, cho phép chúng tương thích với hầu hết các loại đường ống hiện nay. Điều này không chỉ đơn giản hóa quá trình lắp đặt mà còn tạo điều kiện thuận lợi cho việc bảo trì và bảo dưỡng định kỳ.

Hiện tại, dòng sản phẩm này đang được sản xuất bởi nhiều thương hiệu từ các quốc gia như Hàn Quốc, Trung Quốc, Nhật Bản,... để đáp ứng nhu cầu và ngân sách đa dạng của người sử dụng. Và bên cạnh đó, Công ty TNHH TM & XNK HT Việt Nam chúng tôi tự hào là nhà cung cấp hàng đầu các loại van công nghiệp này trên thị trường Việt Nam.

Thông số kỹ thuật của van bi

Sau đây, mời các bạn cùng tham khảo qua một vài thông số kỹ thuật cơ bản của sản phẩm van bi ( Ball Valve ) này.

  • Kích cỡ van: DN8 – DN500.
  • Vật liệu chế tạo: Gang, inox, nhựa, đồng.
  • Đặc điểm cấu tạo: 2 ngã, 3 ngã, 1 mảnh, 2 mảnh, 3 mảnh.
  • Kiểu kết nối: Ren, mặt bích, rắc co, hàn, kẹp Clamp.
  • Kiểu vận hành: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén.
  • Nhiệt độ: -10 ~ 180 độ C.
  • Áp lực: PN10, PN16.
  • Ứng dụng: Nước, khí nén, hơi nóng, hóa chất, dung dịch,...
  • Thương hiệu: JMV, Chuanglan, Miha, Jouen,,....
  • Xuất xứ: Trung Quốc, Hàn Quốc, Nhật Bản,...
  • Bảo hành: 12 tháng.

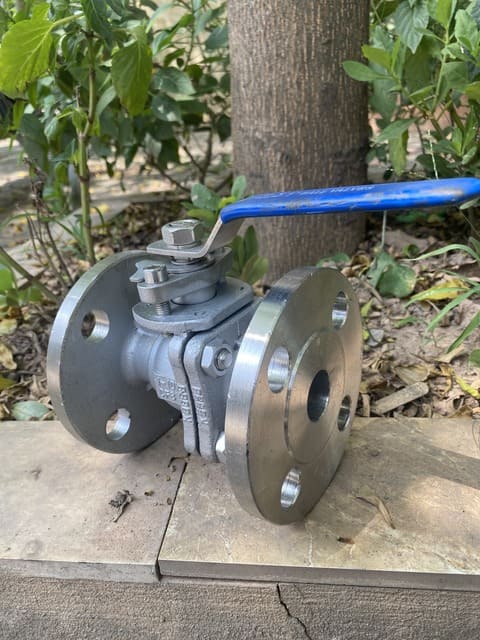

Lịch sử hình thành của van bi

Van bi, còn gọi là Ball Valve, có một lịch sử phát triển thú vị và kéo dài qua nhiều thập kỷ. Loại van đầu tiên với thiết kế hình cầu đã được cấp bằng sáng chế vào năm 1871 bởi John Warren và được giao cho John Chapman, người sáng lập Chapman Valve Co. Van này được chế tạo bằng đồng, với cả thân van và ghế van đều làm từ đồng.

Một bước tiến quan trọng tiếp theo trong sự phát triển của van bi diễn ra vào tháng Tư năm 1945, khi Công ty Crane nhận được bằng sáng chế cho một thiết kế van mới. Tuy nhiên, do bộ phận tiếp thị của công ty không nhận thấy tiềm năng ứng dụng của loại van này, nên nó không được đưa vào sản xuất rộng rãi ngay lúc đó.

van_bi_tay_gat_inox_3

Sự đột phá thực sự của Ball Valve hiện đại xảy ra vào khoảng năm 1957 hoặc 1967, tùy thuộc vào nguồn tài liệu. Trong giai đoạn này, thiết kế van bi đã được cải tiến đáng kể, tuy nhiên, ban đầu chỉ có một số ít người quan tâm và nhận ra giá trị của phát minh này.

Từ năm 1967 đến nay, thiết kế cơ bản và cấu tạo của van bi vẫn duy trì khá ổn định. Van bi vẫn giữ nguyên nguyên lý hoạt động với quả bi có lỗ xuyên tâm hoặc vuông góc bên trong thân van. Thiết kế này giúp van bi kiểm soát dòng chảy một cách hiệu quả và chính xác, khiến nó trở thành một thiết bị không thể thiếu trong nhiều hệ thống công nghiệp.

Cấu tạo và nguyên lý hoạt động của van bi

Van bi được coi là một trong những dòng van công nghiệp được lắp đặt sử dụng nhiều bậc nhất trên thị trường hiện nay. Tuy nhiên các bạn đã có bao giờ thắc mắc rằng nó được cầu tạo từ những bộ phận nào? Nguyên lý hoạt động ra sao chưa?

Ngay sau đây, chúng ta sẽ đi tìm hiểu chi tiết về từng phần này, mời các bạn cùng theo dõi nhé.

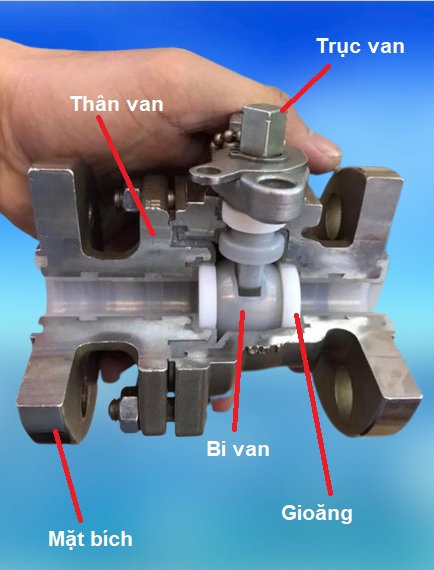

Các bộ phận cấu tạo nên van bi

Thông thường, một van bi hoàn chỉnh được cấu tạo từ 6 bộ phận chính: Thân van, quả bi, trục van, gioăng làm kín, đầu kết nối ống, và bộ điều khiển van.

cau_tao_van_bi_inox_2

Mỗi bộ phận của van đều đóng vai trò quan trọng trong việc đảm bảo hoạt động hiệu quả và ổn định của van. Sự phối hợp giữa các bộ phận này tạo nên một hệ thống hoạt động đồng nhất và đáng tin cậy, đáp ứng được các yêu cầu khắt khe trong nhiều lĩnh vực công nghiệp.

  1. Thân van:
    • Chức năng: Thân van là bộ phận bao bọc bên ngoài, bảo vệ các bộ phận bên trong và giữ cho van hoạt động ổn định và an toàn.
    • Vật liệu: Thân van có thể được làm từ nhiều loại vật liệu như gang, nhựa, thép, inox, hoặc đồng. Mỗi loại vật liệu phù hợp với các môi trường làm việc khác nhau, giúp van bi ứng dụng rộng rãi trong nhiều lĩnh vực.
  2. Quả bi:
    • Chức năng: Quả bi là bộ phận quan trọng nhất của van, chịu trách nhiệm cho phép hoặc ngăn chặn dòng chảy của lưu chất qua van.
    • Thiết kế: Quả bi được thiết kế đặc biệt với nhiều dạng như full port (toàn lỗ), reduced port (lỗ giảm), V port (lỗ hình chữ V), cavity filler, và dạng trunnion, mỗi loại thiết kế phục vụ cho các ứng dụng khác nhau.
  3. Trục van:
    • Chức năng: Trục van truyền lực từ bộ điều khiển đến quả bi, giúp quả bi xoay chuyển để điều khiển dòng chảy.
    • Vật liệu: Trục van có thể làm từ nhiều chất liệu như gang, nhựa, inox, đồng, hoặc thép, tùy theo loại van bi và môi trường sử dụng. Mỗi loại vật liệu đảm bảo trục van hoạt động bền bỉ và hiệu quả.
  4. Gioăng làm kín:
    • Chức năng: Gioăng làm kín được đặt tại điểm tiếp xúc giữa quả bi và lòng ống dẫn, có nhiệm vụ ngăn chặn rò rỉ lưu chất khi van ở trạng thái mở hoặc đóng.
    • Vật liệu: Gioăng làm kín thường được làm từ các chất liệu chịu nhiệt và chịu áp suất như PTFE (Teflon), EPDM, hoặc cao su, đảm bảo khả năng làm kín hiệu quả.
  5. Đầu kết nối ống:
    • Chức năng: Đầu kết nối là điểm nối giữa van bi và hệ thống đường ống, giúp cố định van trên đường ống và tạo điều kiện thuận lợi cho việc lắp đặt và bảo dưỡng.
    • Kiểu kết nối: Có nhiều kiểu kết nối như nối ren, mặt bích, hàn, hoặc rắc co, cho phép lựa chọn phù hợp với từng loại đường ống và yêu cầu lắp đặt.
  6. Bộ điều khiển van:
    • Chức năng: Bộ điều khiển là phần mà người vận hành tác động lên để xoay quả bi và điều chỉnh dòng chảy qua van.
    • Loại điều khiển: Tùy theo nhu cầu, bộ điều khiển có thể là tay gạt, tay quay cho điều khiển cơ học, hoặc các bộ điều khiển tự động như động cơ điện và bộ truyền động khí nén, giúp tăng tính tiện lợi và tự động hóa trong vận hành.

Van bi có nguyên lý hoạt động nhưu thế nào

Van bi, hay Ball Valve, hoạt động dựa trên nguyên lý đơn giản nhưng hiệu quả, sử dụng sự xoay chuyển của một quả bi có lỗ xuyên tâm để điều khiển dòng chảy của lưu chất. Dưới đây là mô tả chi tiết về nguyên lý hoạt động của dòng van công nghiệp này, mời các bạn cùng tham khảo nhé.

  1. Mở Van Bi:
    • Tác động Lực: Người vận hành tác động lực lên bộ điều khiển van, có thể là tay gạt, tay quay, động cơ điện hoặc bộ truyền động khí nén. Lực này được áp dụng để xoay trục van.
    • Trục Van Truyền Lực: Lực từ bộ điều khiển được truyền tới trục van. Trục van được kết nối chặt chẽ với quả bi, do đó, khi trục van quay, nó kéo theo quả bi xoay theo.
    • Xoay Quả Bi: Quả bi có lỗ xuyên tâm (một lỗ khoan chạy qua tâm của quả bi) xoay từ vị trí đóng (lỗ xuyên tâm vuông góc với dòng chảy) đến vị trí mở (lỗ xuyên tâm thẳng hàng với dòng chảy). Quá trình xoay này diễn ra từ 0 đến 90 độ.
    • Dòng Chảy Lưu Chất: Khi lỗ xuyên tâm của quả bi thẳng hàng với đường ống, dòng lưu chất chảy qua lỗ này, tạo ra một khoảng trống vừa đủ để lưu chất đi qua dễ dàng. Lúc này, van hoàn toàn mở, cho phép lưu chất chảy qua mà không gặp cản trở nào.
  2. Đóng Van Bi:
    • Tác động Lực Ngược: Để đóng van, người vận hành tác động lực theo chiều ngược lại lên bộ điều khiển. Lực này khiến trục van và quả bi xoay trở lại vị trí ban đầu.
    • Trục Van Truyền Lực Ngược: Lực tác động ngược được truyền qua trục van, khiến trục và quả bi xoay từ vị trí mở (90 độ) về vị trí đóng (0 độ).
    • Xoay Ngược Quả Bi: Khi quả bi xoay, lỗ xuyên tâm của nó di chuyển từ vị trí thẳng hàng với đường ống sang vị trí vuông góc với đường ống. Quá trình này làm cho lỗ xuyên tâm không còn nằm trong dòng chảy, ngăn chặn lưu chất chảy qua.
    • Ngăn Chặn Dòng Chảy: Khi quả bi ở vị trí đóng hoàn toàn, lỗ xuyên tâm của nó vuông góc với dòng chảy, ngăn cản hoàn toàn lưu chất. Quả bi bị ép chặt vào ghế van (seal), tạo ra một lớp kín ngăn chặn rò rỉ.

Để rõ hơn về nguyên lý hoạt động của dòng van bi này, mời quý vị và các bạn cùng tham khảo qua video dưới đây.

Các đặc điểm phân loại van bi

Hiện nay, van bi được chia thành 5 loại khác nhau để phù hợp ứng dụng với những yêu cầu làm việc khắt khe của người tiêu dùng cũng như trong từng hệ thống lắp đặt. Mời quý vị và các bạn cùng tham khảo ngay dưới đây để hiểu rõ hơn về từng loại sản phẩm này nhé.

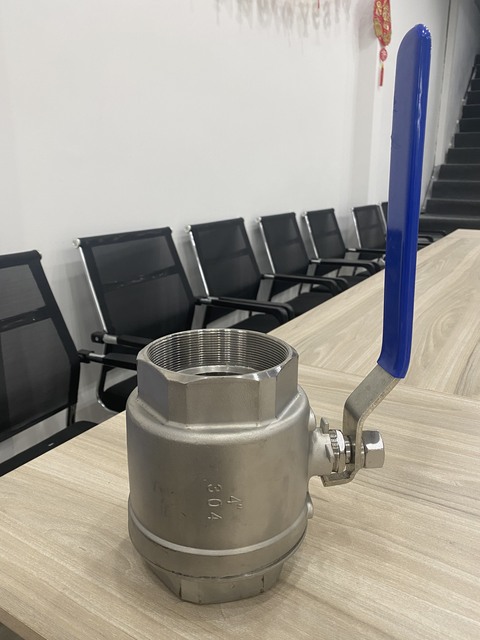

Van bi 2 ngã

Van bi 2 ngã, còn được biết đến với tên gọi khác là van bi đường thẳng, là một phần không thể thiếu trong các hệ thống đường ống và ứng dụng công nghiệp. Đặc điểm chính của loại van này là có hai bi van, cho phép luồng chất lỏng đi qua mà không cần chia nhánh.

Sự hiệu quả của Double Way Ball Valve nằm ở việc giữ cho luồng chất lỏng di chuyển một cách liền mạch từ cửa vào đến cửa ra mà không gặp sự giảm lưu lượng đáng kể. Do đó, nó đang dần trở thành lựa chọn lý tưởng trong các ứng dụng yêu cầu sự ổn định và đồng đều trong luồng chất lỏng.

van_bi_2_nga

Với thiết kế đơn giản và khả năng hoạt động ổn định, van bi 2 ngã thường được sử dụng trong các hệ thống cấp nước, hệ thống xử lý nước thải, và trong các quy trình công nghiệp khác nơi cần kiểm soát lưu lượng chất lỏng một cách hiệu quả.

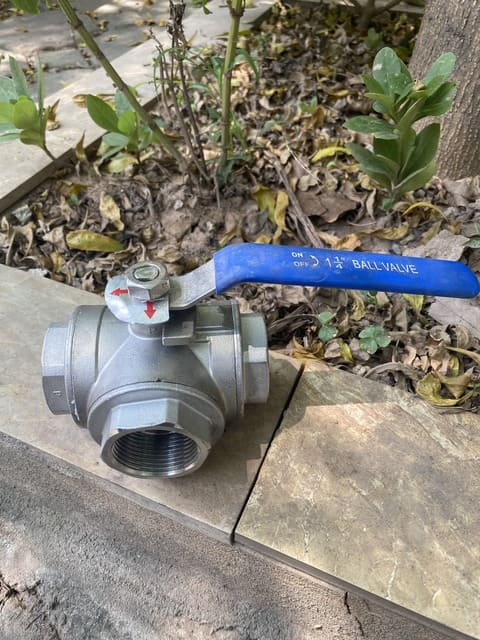

Van bi 3 ngã

Van bi 3 ngã là loại van đặc biệt có thể kết nối với 3 đường ống cùng một lúc dưới dạng hình chữ T. Với 1 đường ống vào và 2 đường ống ra hoặc 2 đường ống vào và 1 đường ống ra. Hơn nữa, loại van này còn được thiết kế với 2 kiểu hoạt động của quả bi bên trong thân van đó là kiểu bi van hình chữ T và bi van hình chữ L.

Van bi 3 ngã dạng L thường được sử dụng khi cần chuyển hướng luồng chất lỏng từ một đường ống sang đường ống khác mà không có sự giảm áp lớn. Với thiết kế có một đầu bị chặn, nó cung cấp sự linh hoạt trong việc điều chỉnh và kiểm soát luồng chất lỏng trong hệ thống.

van_bi_3_nga_tay_gat_inox

Trong khi đó, van bi 3 ngã dạng T thường được ưa chuộng khi cần phải kết nối ba đường ống với nhau hoặc chuyển hướng luồng chất lỏng theo hình dạng chữ T. Thiết kế này cho phép luồng chất lỏng chuyển động qua ba đường ống một cách liền mạch và hiệu quả.

Cả hai loại van này đều cung cấp tính linh hoạt và hiệu suất trong việc điều chỉnh luồng chất lỏng trong các hệ thống đa dạng, từ ngành công nghiệp đến ứng dụng dân dụng.

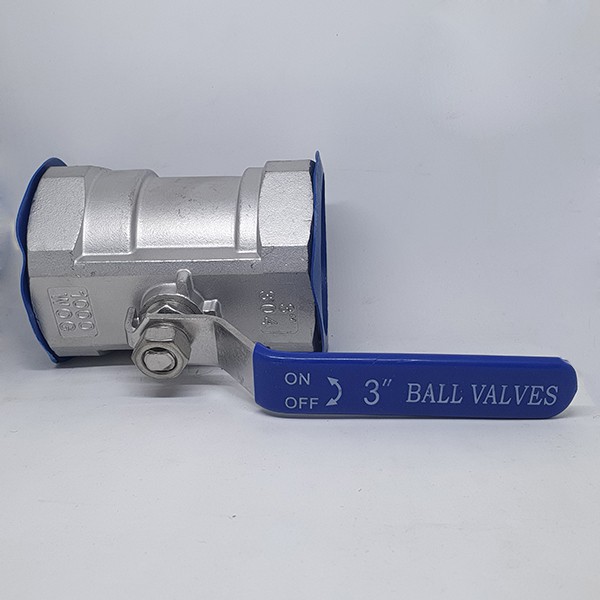

Van bi 1 mảnh

Van bi 1 mảnh là một thiết bị kiểm soát luồng chất lỏng trong hệ thống đường ống, với cấu trúc thân van được làm từ một mảnh kim loại hoặc nhựa. Thiết kế này thường nhỏ gọn và đơn giản, thích hợp cho các ứng dụng có không gian hạn chế hoặc trong các hệ thống đường ống có kích thước nhỏ.

Vì chỉ có một mảnh thân van liền kín, không thể tháo rời, nên việc bảo trì và sửa chữa khi hỏng hóc trở nên khó khăn. Thông thường, khi van gặp sự cố, thì chúng ta cần phải thay thế toàn bộ van mới thay vì sửa chữa.

van_bi_1_manh

Tuy giá thành của van bi 1 mảnh thường thấp hơn so với các loại van khác, nhưng khả năng sửa chữa hạn chế và nguy cơ phải thay thế đồng nghĩa với chi phí bảo trì và sửa chữa có thể cao hơn trong dài hạn.

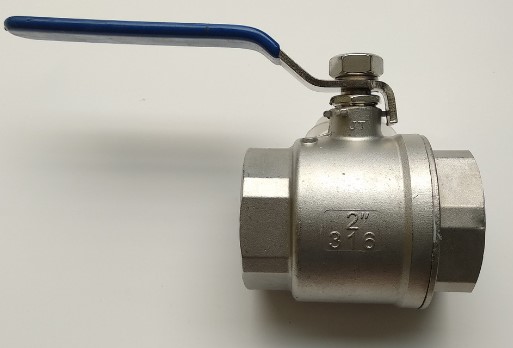

Van bi 2 mảnh

Van bi 2 mảnh là một loại van được thiết kế với thân van chia thành hai phần, mỗi phần chiếm khoảng 2/3 chiều dài của thân van. Cấu trúc này cho phép dễ dàng tháo lắp một đầu của van để tiến hành bảo trì, làm sạch hoặc thay thế các bộ phận bên trong khi cần thiết.

Thường, đầu van có thể được tháo ra bằng cách lỏng bulong hoặc vặn ren, sau đó nó có thể được nâng lên để tiếp cận các bộ phận bên trong thân van. Việc này giúp rất nhiều trong quá trình bảo trì và sửa chữa, đặc biệt là khi cần phải thay thế phớt, bi hoặc các bộ phận khác mà không cần phải tháo rời toàn bộ thân van.

van_bi_2_manh

Với những lợi thế đó đã giúp cho việc bảo dưỡng và sửa chữa trở nên dễ dàng và tiết kiệm thời gian hơn so với các loại van khác, nhưng vẫn giữ được tính năng và hiệu suất của van. Van bi 2 mảnh thường được ưa chuộng trong các ứng dụng đòi hỏi độ tin cậy và tiện lợi trong việc bảo trì, như trong hệ thống cấp thoát nước, ngành công nghiệp,...

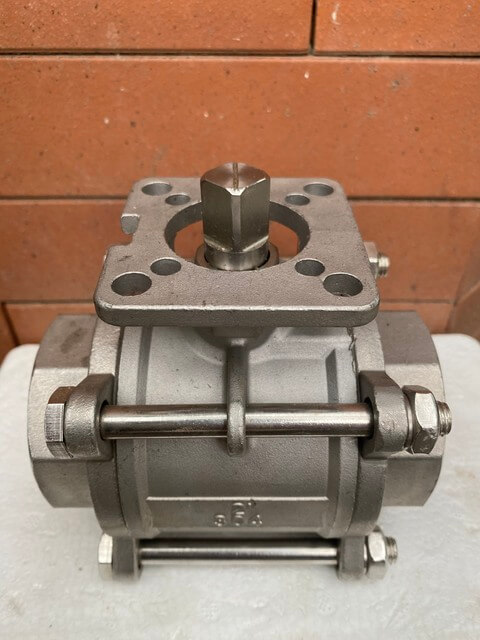

Van bi 3 mảnh

Van bi 3 mảnh là một lựa chọn phổ biến trong các hệ thống đường ống, đặc biệt là trong các ứng dụng đòi hỏi tính linh hoạt và tiện lợi trong quá trình bảo dưỡng và sửa chữa. Với cấu trúc được chia thành ba phần riêng biệt và kết nối bằng bulong, việc tháo lắp và bảo dưỡng van trở nên đơn giản hơn nhiều so với các loại van khác.

van_bi_3_manh

Tuy nhiên, điều này cũng đồng nghĩa với việc loại van này thường có chi phí cao hơn do cần phải đầu tư vào công nghệ và vật liệu chất lượng cao. Tuy vậy, tính linh hoạt và khả năng bảo dưỡng dễ dàng vẫn làm cho van bi 3 mảnh là một lựa chọn hợp lý cho nhiều ứng dụng, đặc biệt trong các hệ thống đường ống yêu cầu sự ổn định và tin cậy.

Sự đa dạng về vật liệu chế tạo van bi

Trong các hệ thống ứng dụng trên thị trường hiện nay, điều kiện nhiệt độ, áp suất và tính chất ăn mòn của từng lưu chất bên trong đường ống là một trong những vấn đề vô cùng cần thiết mà chúng ta cần để ý đến. Và để có thể đáp ứng được với từng điều kiện làm việc trong từng hệ thống ứng dụng này, chúng ta cần lựa chọn vật liệu chế tạo phù hợp cho van bi.

Dưới đây là những vật liệu phổ biến nhất khi nhắc đến dòng sản phẩm này, mời các bạn cùng tham khảo qua để xác định được loại vật liệu nào phù hợp với hệ thống của mình.

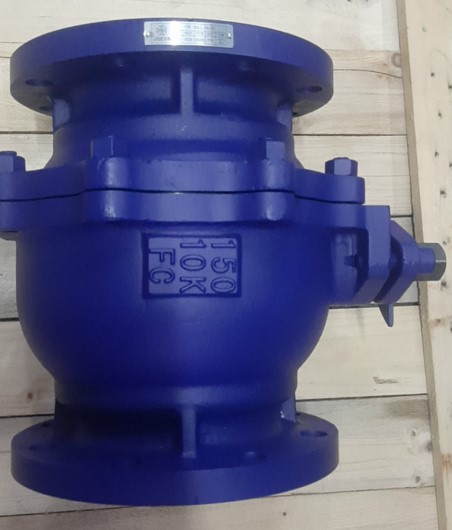

Van bi gang

Dòng van bi gang không chỉ là sản phẩm chất lượng cao mà còn đem lại nhiều lợi ích đáng kể cho các hệ thống đường ống. Sự kết hợp giữa chất liệu gang đúc và công nghệ chế tạo hiện đại tạo nên sản phẩm có độ bền vượt trội và khả năng chịu lực mạnh mẽ. Đảm bảo van có thể hoạt động ổn định trong môi trường hoạt động khắc nghiệt và áp lực cao.

Việc có sẵn trong nhiều kích thước từ DN50 đến DN500 cho phép dòng van này linh hoạt đáp ứng với nhiều nhu cầu của các dự án, từ nhỏ đến lớn. Điều này không chỉ tạo thuận lợi cho việc lựa chọn mà còn giúp tối ưu hóa hiệu suất của hệ thống.

van_bi_gang_12

Một điểm nổi bật khác của sản phẩm van bi gang này đó là kiểu kết nối mặt bích, giúp việc lắp đặt trở nên dễ dàng và nhanh chóng hơn. Không chỉ làm giảm thời gian và chi phí lắp đặt mà còn đảm bảo tính an toàn và kín đáo trong quá trình vận hành.

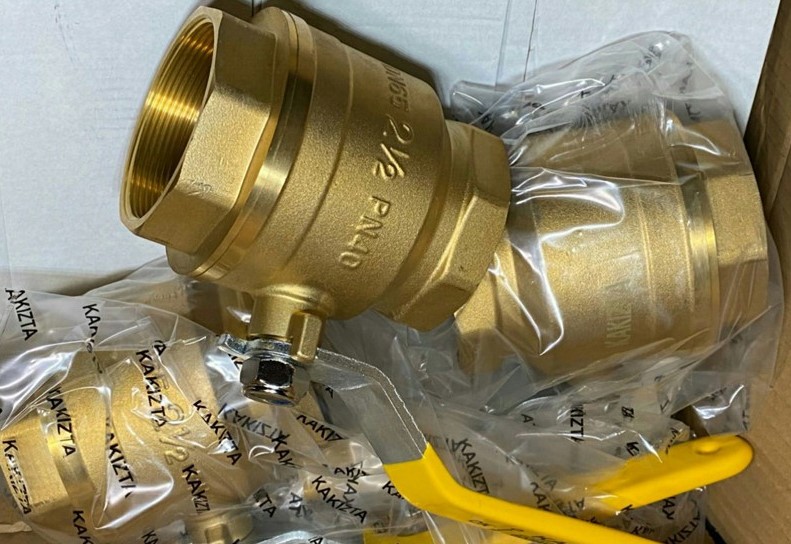

Van bi đồng

Van bi đồng là một trong những lựa chọn phổ biến và được ưa chuộng trong các hệ thống đường ống không chỉ vì tính linh hoạt và đa dạng về vật liệu mà còn vì khả năng chịu được môi trường làm việc khắc nghiệt. Sự chọn lựa giữa đồng cho thân van và inox cho quả bi mang lại sự tùy chỉnh cao, cho phép tùy chỉnh theo yêu cầu cụ thể của từng ứng dụng và môi trường hoạt động.

Một điểm đáng lưu ý khác là tính năng chống ăn mòn của đồng, làm cho van bi đồng trở thành một lựa chọn lý tưởng cho các ứng dụng có yêu cầu về độ bền và tuổi thọ cao, như trong ngành xử lý nước thải và hóa chất.

van_bi_dong_12

Ngoài ra, khả năng chịu áp lực của van bi đồng, kết hợp với khả năng chống lại các tác động từ môi trường bên ngoài cũng làm cho nó trở thành một giải pháp lý tưởng cho các ứng dụng đòi hỏi hiệu suất và độ tin cậy cao. Đảm bảo tính ổn định và đáng tin cậy của hệ thống đường ống.

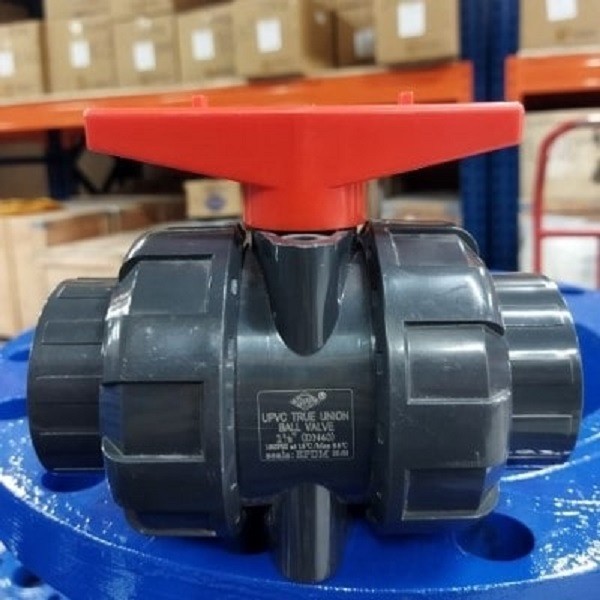

Van bi nhựa

Loại van bi nhựa là một giải pháp phổ biến và hiệu quả trong việc xử lý các dòng lưu chất có tính ăn mòn cao, như axit, bazơ, dung dịch kiềm, và các hóa chất khác. Các vật liệu nhựa được sử dụng cho sản phẩm này như PVC, uPVC, PPH, PP,... đây còn là một lựa chọn phù hợp cho nhiều ứng dụng công nghiệp và dân dụng.

Tuy nhiên, điều quan trọng cần lưu ý là chất liệu nhựa có giới hạn về nhiệt độ hoạt động. Thường thì, loại van này chỉ hoạt động ổn định trong điều kiện nhiệt độ không quá 80 độ C. Điều này là do chất liệu nhựa có khả năng chịu nhiệt hạn chế so với các vật liệu khác như gang hoặc kim loại.

van_bi_nhua_12

Vì vậy, khi lựa chọn van bi nhựa, người dùng cần xác định rõ các yêu cầu về nhiệt độ và tính chất của lưu chất trong hệ thống để đảm bảo rằng van có thể hoạt động hiệu quả và an toàn trong điều kiện làm việc.

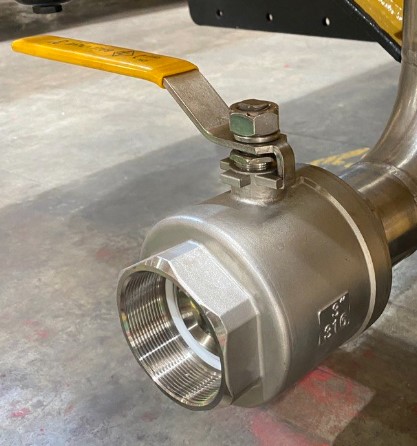

Van bi inox

Van bi inox là một trong những sản phẩm chất lượng và đáng tin cậy nhất trên thị trường đường ống hiện nay tại Việt Nam. Sử dụng chất liệu inox 201, inox 304 hoặc inox 316, các loại inox này đều được biết đến với khả năng chống ăn mòn và chống oxi hóa tốt, giúp bảo vệ van khỏi sự hao mòn và duy trì hiệu suất hoạt động ổn định trong thời gian dài.

Khả năng chịu áp lực và nhiệt độ cao của inox là một điểm mạnh lớn, cho phép van hoạt động một cách ổn định và an toàn trong các điều kiện môi trường khắc nghiệt, từ hệ thống dẫn nước sinh hoạt hàng ngày cho đến các ứng dụng công nghiệp đòi hỏi độ bền và đáng tin cậy.

van_bi_tay_gat_inox_2_3

Ngoài ra, việc có sẵn các loại van bi inox khác nhau như inox 201, inox 304, và inox 316 cung cấp sự linh hoạt cho người dùng trong việc lựa chọn loại phù hợp nhất với yêu cầu cụ thể của từng ứng dụng và môi trường làm việc.

Van bi thép

Van bi thép là một trong những giải pháp đáng tin cậy nhất cho các hệ thống đường ống đòi hỏi độ bền và ổn định cao. Chất liệu thép không chỉ nổi tiếng với khả năng chịu được nhiệt độ cao mà còn với độ cứng và độ bền vững tuyệt vời, giúp van có thể hoạt động hiệu quả trong môi trường khắc nghiệt và tác động lớn từ dòng chảy bên trong đường ống.

Với khả năng chịu được nhiệt độ lên đến 200 - 300 độ C, van bi thép là một lựa chọn lý tưởng cho các ứng dụng yêu cầu độ tin cậy cao ở điều kiện làm việc ở nhiệt độ cao. Đồng thời, khả năng chịu áp lực lên đến 16 - 25 bar giúp cho nớ có thể đáp ứng được nhu cầu của các hệ thống đường ống có áp suất làm việc cao.

van_bi_thep_12

Với các đặc tính vượt trội như vậy, loại van này thường được sử dụng rộng rãi trong các ngành công nghiệp như công nghiệp dầu khí, hóa chất, và công nghiệp sản xuất, nơi mà độ bền và hiệu suất của hệ thống đường ống là yếu tố quan trọng nhất.

Vận hành van bi bằng nhiều phương thức khác nhau

Để thuận tiện nhất cho việc kiểm soát lưu lượng dòng chảy bên trong hệ thống đường ống thì lựa chọn kiểu điều khiển cho van bi là việc được ưu tiên lên hàng đầu. Bởi vì, khi chọn được một kiểu điều khiển phù hợp thì không chỉ giúp người tiêu dùng dễ dàng kiểm soát được dòng chảy của lưu chất mà còn thuện tiện hơn cho việc vận hành van.

Dưới đây là top 4 bộ điều khiển thường được sử dụng cho dòng van này, đối với mỗi bộ điều khiển sẽ có những tính năng riêng biệt. Từ đó nó thuận tiện cho việc điều khiển đóng mở van bi trong từng điều kiện làm việc cụ thể. Cùng tìm hiểu ngay dưới đây để biết được nên chọn bộ điều khiển nào cho van nhé.

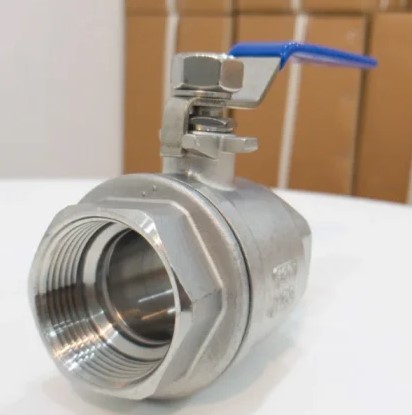

Van bi tay gạt

Van bi tay gạt là một lựa chọn phổ biến trong việc điều khiển luồng chảy của các dòng lưu chất trong hệ thống đường ống. Với thiết kế đơn giản sử dụng tay gạt để mở hoặc đóng van, nó mang lại sự thuận tiện và linh hoạt trong quá trình vận hành.

Tuy nhiên, trong các ứng dụng có đường ống lớn hơn, việc điều khiển bằng phương pháp tay gạt có thể trở nên không hiệu quả và đòi hỏi nhiều sức lực hơn do lực cản từ dòng chảy của chất lưu. Từ đó có thể gây ra những khó khăn trong việc điều chỉnh van, đặc biệt khi áp suất của hệ thống cao.

van_bi_tay_gat_inox_1

Do đó, trước khi lựa chọn van bi tay gạt, cần xem xét kỹ lưỡng về kích thước của đường ống và yêu cầu cụ thể của ứng dụng để đảm bảo tính phù hợp và hiệu quả của sản phẩm trong quá trình vận hành. Thông thường thì loại này được sử dụng phù hợp với dải kích thước từ DN8 – DN200.

Với ưu điểm trong việc điều khiển luồng chảy và sự đơn giản trong thiết kế, Hand Lever Ball Valve thường được sử dụng rộng rãi trong các ứng dụng như hệ thống cấp thoát nước, xử lý nước sạch và nước thải, nơi mà yêu cầu về độ tin cậy và dễ sử dụng là ưu tiên hàng đầu.

>>>>> Xem thêm: Các loại van bi inox tay gạt phổ biến hiện nay.

Van bi tay quay

Van bi tay quay là một giải pháp lý tưởng cho các ứng dụng có kích thước lớn và đòi hỏi khả năng vận hành nhẹ nhàng. Với hộp số tay quay tích hợp, loại van này giảm bớt mức độ mệt mỏi và sức lực cần thiết từ người vận hành, đặc biệt khi phải điều khiển trong thời gian dài hoặc trong các hệ thống có đường ống dài.

Mặc dù tốc độ đóng mở của van tay quay thường chậm hơn so với van tay gạt do sự trễ từ việc liên kết nhiều bánh răng trợ lực trong hộp số, nhưng ưu điểm của việc sử dụng loại van này vẫn là rất đáng kể đối với các hệ thống lớn. Trong các ứng dụng công nghiệp, nơi mà độ chính xác và độ ổn định là yếu tố hàng đầu thì loại van này được đánh giá cao.

van_bi_tay_quay_inox

Hiện nay, van bi tay quay được ưa chuộng trong các ngành công nghiệp như xử lý nước, dầu khí, và hóa chất, nơi mà sự nhẹ nhàng trong quá trình vận hành và khả năng chịu áp lực cao là yêu cầu cần thiết. Với khả năng đáp ứng được nhu cầu của các ứng dụng công nghiệp đòi hỏi sự ổn định và độ tin cậy cao, nó đóng vai trò quan trọng trong việc kiểm soát dòng chảy của các chất lưu trong hệ thống đường ống.

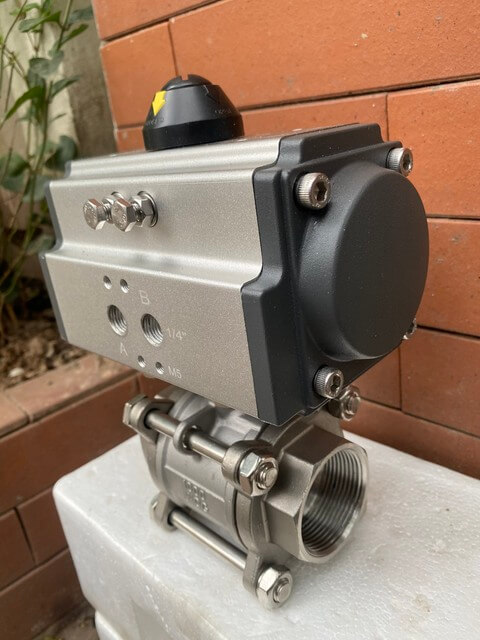

Van bi điều khiển khí nén

Van bi điều khiển khí nén là một giải pháp tự động hóa hiệu quả trong việc điều khiển đóng mở van bi trong các hệ thống khí nén và các ứng dụng công nghiệp. Thay vì sử dụng các kiểu vận hành bằng cơ tay thông thường như tay gạt, tay quay thì van này hoạt động dựa trên áp suất khí nén để điều khiển quá trình xoay của quả bi.

Hiện nay, Pneumatic Control Ball Valve được áp dụng rộng rãi trong các môi trường công nghiệp, từ nhà máy sản xuất đến khu vực cấp thoát nước và hệ thống khí nén. Với tốc độ đóng mở nhanh chóng, chỉ mất từ 1 đến 3 giây cho mỗi chu trình, loại van này đáp ứng tốt cho các hệ thống yêu cầu đóng ngắt dòng chảy nhanh chóng.

van_dieu_khien_khi_nen_onoff

Sự tự động hóa thông qua van bi điều khiển khí nén mang lại nhiều lợi ích, bao gồm tăng cường hiệu suất, giảm thiểu sự can thiệp của con người, và cải thiện độ chính xác trong quá trình vận hành. Với lợi thế đó, nó trở thành một giải pháp phổ biến và hiệu quả cho các ứng dụng công nghiệp đòi hỏi sự linh hoạt và tự động hóa cao.

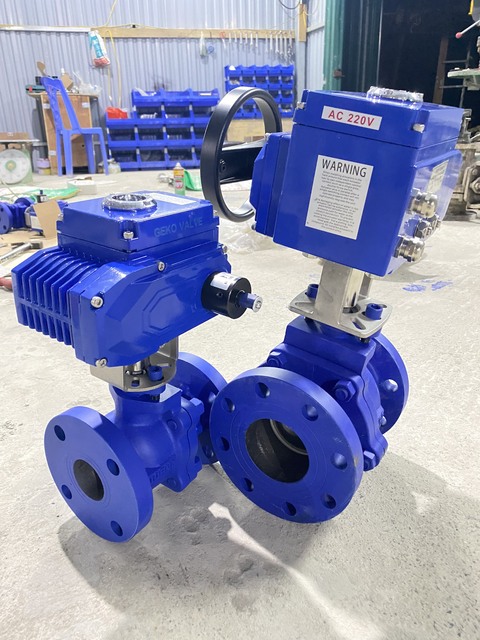

Van bi điều khiển điện

Điều khiển bằng điện đại diện cho sự tiên tiến trong tự động hóa quá trình điều khiển của van bi. Thay vì phải thực hiện thủ công bằng tay gạt hoặc tay quay, người vận hành có khả năng điều khiển quá trình mở và đóng của van từ xa thông qua bộ điều khiển điện được gắn trên thân van, thường được biết đến với tên gọi động cơ điện.

Việc sử dụng động cơ điện mang lại sự linh hoạt và thuận tiện, cho phép người vận hành kiểm soát quá trình hoạt động của van từ một khoảng cách xa mà không cần phải tiếp cận trực tiếp. Điều này cực kỳ hữu ích trong các ứng dụng nơi mà việc lại gần đến van là khó khăn hoặc nguy hiểm trực tiếp đến người tiêu dùng.

van_bi_dieu_khien_dien_123

Một ưu điểm nổi bật của van bi điều khiển điện là tính đa dạng trong nguồn điện áp. Với khả năng kết nối với các nguồn điện áp phổ biến như 24V, 220V hoặc 380V, có thể được tích hợp vào hầu hết các loại hệ thống đường ống có sẵn trên thị trường. Hơn nữa, điện còn là một nguồn năng lượng vô cùng quen thuộc đối với đời sống sinh hoạt của con người hiện nay.

Van bi có thiết kế với đa dạng kiểu kết nối vào ống

Khi nhắc đến loại sản phẩm van bi này thì chắc hẳn mọi người đều thắc mắc rằng đối với những đường ống nhỏ thì lắp van với kiểu kết nối nào là phù hợp. Và đối với những đường ống có kích thước lớn thì lắp đặt van với kiểu kết nối nào đảm bảo độ chắc chắn.

Do đó, để giúp quý khách hàng có thêm dữ liệu về dòng sản phẩm này, XNK HT Việt Nam chúng tôi sẽ nêu lên chi tiết 4 kiểu kết nối phổ biến nhất của dòng van bi này. Cùng tìm hiểu xem đó là những kiểu kết nối nào nhé.

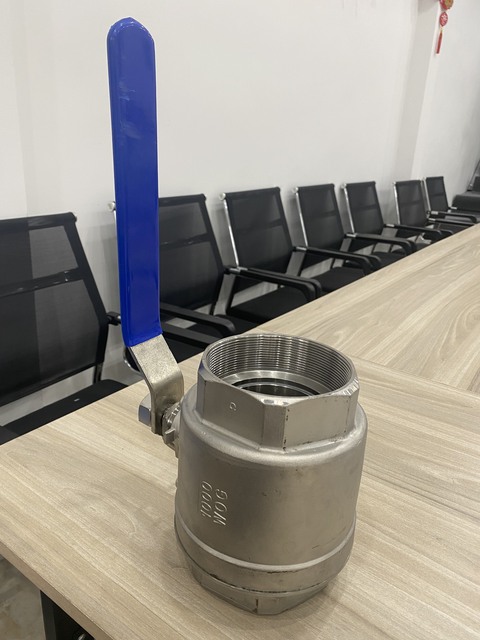

Van bi ren

Van bi ren là một trong những giải pháp linh hoạt và tiện lợi cho các hệ thống đường ống. Với thiết kế hai đầu ren tuân thủ tiêu chuẩn quốc tế ISO, loại van này mang lại nhiều tiện ích trong quá trình lắp đặt và bảo trì.

Việc có hai đầu ren giúp cho việc lắp đặt van trở nên đơn giản hơn trên các đường ống, đồng thời cũng tạo điều kiện thuận lợi cho việc tháo rời van khi cần bảo trì hoặc sửa chữa. Ngoài ra, kiểu kết nối ren cũng là một lựa chọn phổ biến, đặc biệt là trong các ứng dụng có kích thước nhỏ.

van_bi_ren_inox_tay_gat

Ứng dụng của van bi ren rất đa dạng, từ hệ thống dẫn nước sinh hoạt đến hệ thống khí nén, hệ thống chiller, và các hệ thống điều hòa không khí. Sự linh hoạt và tiện lợi của kiểu kết nối ren giúp van này trở thành một lựa chọn hiệu quả cho nhiều ứng dụng khác nhau trên thị trường.

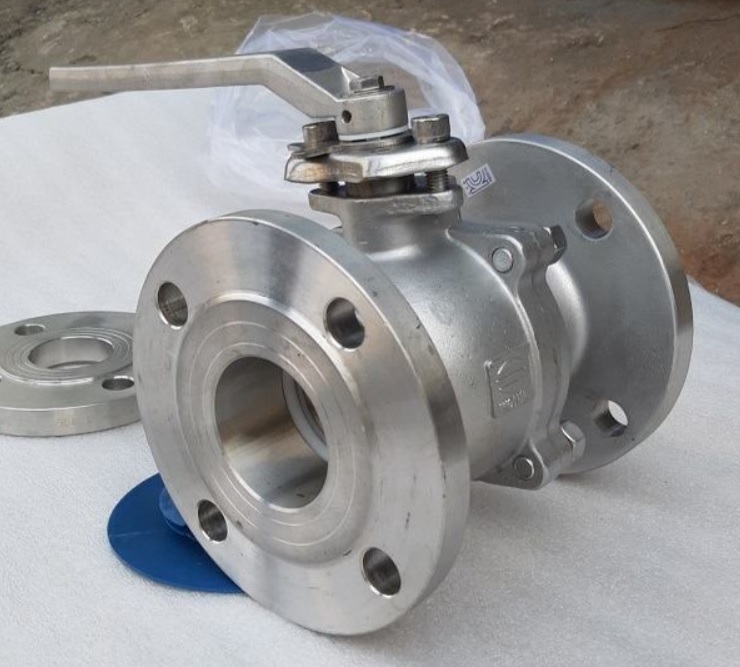

Van bi mặt bích

Van bi mặt bích là một phần quan trọng trong các hệ thống đường ống lớn, với thiết kế hai mặt bích có tiêu chuẩn khác nhau ở hai đầu ống của van. Điều đặc biệt về kiểu kết nối này là sự ổn định được cải thiện thông qua việc sử dụng bulong để cố định van vào đường ống, đảm bảo van hoạt động một cách ổn định và an toàn.

Với cấu trúc hai mảnh (2pcs), việc vệ sinh và bảo trì van bi mặt bích trở nên dễ dàng hơn bao giờ hết. Khả năng tháo rời thành phần van giúp cho việc làm sạch và kiểm tra trở nên thuận tiện và tiết kiệm thời gian.

van_bi_mat_bich_tay_gat_inox

Ứng dụng của van bi mặt bích thường xuất hiện trong các hệ thống đường ống lớn, nơi tính ổn định và khả năng bảo trì cao là yếu tố then chốt. Kiểu kết nối mặt bích và thiết kế 2pcs của van làm cho nó trở thành một lựa chọn phổ biến trong các ứng dụng đòi hỏi hiệu suất cao và dễ bảo trì.

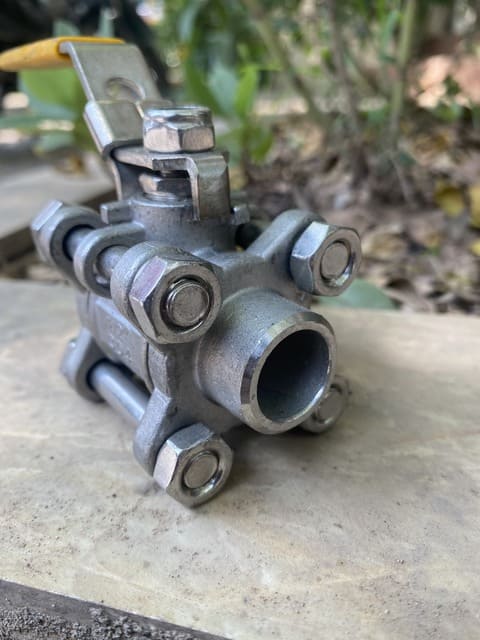

Van bi hàn

Van bi hàn là một loại van công nghiệp được thiết kế với khả năng được hàn trực tiếp vào đường ống mà không cần sử dụng bất kỳ phụ kiện nối kết nào khác. Qua đó đã tạo ra một kết nối chắc chắn và không có điểm yếu, giảm thiểu rủi ro về rò rỉ và mất mát chất lỏng trong hệ thống.

Với mối hàn chặt chẽ và độ bền cao, van thường được ưa chuộng trong các ngành công nghiệp như dầu khí, hóa chất và nước. Sự đa dạng trong thiết kế của chúng cho phép ứng dụng linh hoạt, có thể được sử dụng như một van một chiều hoặc van hai chiều tùy thuộc vào yêu cầu cụ thể của hệ thống.

van_bi_han_12

Với các tính năng ưu việt như tính kín đáo, độ bền và khả năng chịu áp lực, van bi hàn đóng vai trò quan trọng trong việc đảm bảo hoạt động ổn định và an toàn của các hệ thống đường ống. Tuy nhiên, do được hàn cố định trong đường ống nên là quá trình bảo trì hoặc thay thế thường sẽ khó khăn hơn rất là nhiều.

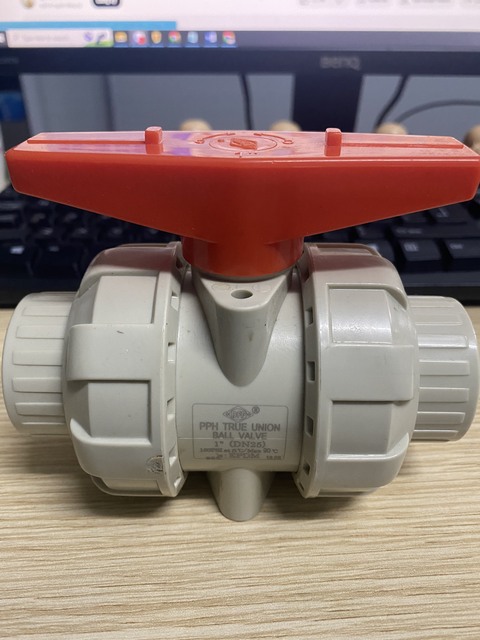

Van bi rắc co

Van bi rắc co là một lựa chọn phổ biến trong các ứng dụng sử dụng chất liệu nhựa như PVC, uPVC, cPVC, PPH, v.v. Với thiết kế tích hợp sẵn rắc co, việc lắp đặt trở nên đơn giản và tiện lợi hơn nhiều so với các loại van truyền thống.

Thiết kế này không chỉ giúp tiết kiệm thời gian và công sức cho quá trình lắp đặt mà còn tăng tính linh hoạt trong việc bảo trì và sửa chữa sau này. Ngoài ra, việc thiết kế có rắc co sẵn trên thân van cũng giúp giảm thiểu rủi ro về rò rỉ và mất mát chất lỏng trong hệ thống.

van_bi_rac_co_12

Để lắp đặt loại van bi này lên trên đường ống sao cho chính xác nhất thì thường phải tháo rời hết rắc co trên thân van ra xong sau đó cố định nó trên đường ống trước. Tiếp theo là đưa van vào và vặn chặn theo mối nối ren đã được định sẵn trên thân van cũng như trên rắc co.

Một số ưu điểm và ứng dụng của van bi

Tiếp theo bài viết, chúng ta sẽ đi khám phá về những nét ưu điểm cũng như những hệ thống ứng dụng mà loại van này đang được lắp đặt sử dụng trên thị trường.

Ưu điểm nổi bật của van bi

Đầu tiên, chúng ta sẽ tìm hiểu xem loại van bi này có những nét ưu điểm nổi bật nào.

  1. Van không chỉ phù hợp cho các ứng dụng công nghiệp mà còn thích hợp cho các hệ thống đường ống trong các tòa nhà dân dụng, nhà hàng, khách sạn, và các cơ sở thương mại khác. Sự linh hoạt này làm cho chúng trở thành một giải pháp đa dụng cho nhiều môi trường khác nhau.
  2. Van cho phép điều chỉnh chính xác luồng chất lỏng, từ đó giúp cải thiện hiệu suất và tiết kiệm năng lượng. Đây là một điều đặc biệt quan trọng trong các ứng dụng yêu cầu kiểm soát chất lượng dòng chảy như trong ngành thực phẩm và y học.
  3. So với các loại van khác như van cầu, van bi thường nhẹ hơn và có kích thước nhỏ gọn hơn, giúp tiết kiệm không gian và trọng lượng trong hệ thống. Do đó việc lắp đặt và vận chuyển trở nên thuận tiện hơn.
  4. Loại van này luôn có sẵn trong nhiều kích thước và vật liệu khác nhau, giúp phù hợp với các yêu cầu cụ thể của từng ứng dụng. Việc này cũng tạo ra sự linh hoạt và lựa chọn đa dạng cho người sử dụng.
  5. Van thường có tính ổn định cao và hoạt động một cách đáng tin cậy trong thời gian dài. Giúp giảm thiểu sự cố và thời gian ngừng hoạt động của hệ thống, từ đó tăng cường hiệu suất và độ tin cậy của nó.
  6. Giá thành vô cùng hợp lí cũng làm cho chúng trở thành lựa chọn kinh tế cho nhiều ứng dụng khác nhau mà không làm giảm đi tính hiệu quả của hệ thống.
  7. Quá trình lắp đặt và bảo dưỡng van bi đơn giản và thuận tiện, giúp giảm thời gian và chi phí liên quan đến việc duy trì hệ thống.

Các hệ thống ứng dụng van bi phố biến hiện nay

Van bi thực sự là một giải pháp đa dạng và linh hoạt, phù hợp cho nhiều ứng dụng khác nhau trên thị trường. Dưới đây là một số lĩnh vực mà van bi được sử dụng:

ung_dung_van_bi_12

  • Trong các hệ thống điều hòa không khí và thông gió, loại van này được sử dụng để điều chỉnh luồng không khí và đảm bảo sự tuần hoàn hiệu quả của không khí trong các tòa nhà và khu công nghiệp.
  • Trong ngành năng lượng tái tạo như điện gió và điện mặt trời, van được sử dụng để kiểm soát và điều chỉnh luồng chất lỏng hoặc khí, giúp tối ưu hóa hiệu suất của các thiết bị năng lượng tái tạo.
  • Trong hệ thống cấp nước sạch và các công trình xử lý nước, van bi được sử dụng để kiểm soát luồng nước và các chất hóa học, giúp đảm bảo chất lượng nước và hiệu suất hoạt động của các thiết bị xử lý nước.
  • Trong ngành y tế, loại van này cũng được sử dụng trong các thiết bị y tế và dược phẩm để kiểm soát luồng các dung dịch, thuốc, và các chất lỏng y tế khác.
  • Trong các quy trình sản xuất và gia công, Ball Valve được sử dụng để kiểm soát luồng các chất liệu và hóa chất trong quy trình sản xuất, đảm bảo sự chính xác và an toàn của quy trình sản xuất.
  • Trong ngành công nghiệp ô tô và hàng không, van 2 chiều bi được sử dụng trong các hệ thống nhiên liệu, dầu mỡ và hệ thống làm mát để kiểm soát và điều chỉnh luồng chất lỏng và khí trong các thiết bị và động cơ.

XNK HT Việt Nam – Nhà cung cấp van bi uy tín hàng đầu Việt Nam

Công ty TNHH TM & XNK HT Việt Nam tự hào là một đối tác đáng tin cậy và uy tín hàng đầu trong lĩnh vực cung cấp các giải pháp van công nghiệp và các phụ kiện, vật tư cho ngành nước tại thị trường Việt Nam. Chúng tôi cam kết mang đến cho khách hàng những sản phẩm chất lượng hàng đầu, đặc biệt là đối với các sản phẩm van bi – Ball Valve.

Để đảm bảo chất lượng và nguồn gốc của sản phẩm, chúng tôi nhập khẩu trực tiếp từ các đối tác quốc tế hàng đầu như Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản. Quá trình này được thực hiện một cách cẩn thận và kiểm soát chặt chẽ để đảm bảo rằng mọi sản phẩm đều tuân thủ các tiêu chuẩn an toàn và hiệu suất cao nhất.

logo_cong_ty_tnhh_tm__xnk_ht_viet_nam

Chúng tôi tự hào về việc giữ quyền phân phối độc quyền cho các sản phẩm van bi của mình trên toàn thị trường Việt Nam. Để nhằm đảm bảo rằng khách hàng của chúng tôi nhận được sự chăm sóc tốt nhất và được hưởng lợi từ sự linh hoạt trong quản lý giá cả cũng như dịch vụ hỗ trợ chuyên nghiệp từ đội ngũ của chúng tôi.

Ngoài ra, chúng tôi cũng đặc biệt chú trọng vào việc tạo mối quan hệ đối tác lâu dài và bền vững với khách hàng. Luôn lắng nghe và đáp ứng các nhu cầu của khách hàng một cách nhanh chóng và chuyên nghiệp nhất, từ quá trình tư vấn đến hậu mãi và dịch vụ sau bán hàng.

Tại sao nên chọn mua van bi tại Công ty XNK HT Việt Nam

Công ty XNK HT Việt Nam cam kết đem đến sự hài lòng tuyệt đối cho khách hàng thông qua việc cung cấp sản phẩm chất lượng và thông tin minh bạch về xuất xứ. Chúng tôi tin rằng sự tin cậy và sự hài lòng của khách hàng là yếu tố quan trọng nhất trong mọi hoạt động kinh doanh.

giao_hang

Khi mua sản phẩm van bi tại Công ty TNHH TM & XNK HT Việt Nam chúng tôi, các bạn sẽ được hưởng nhiều ưu đãi đặc biệt như:

  1. Hỗ trợ tư vấn 24/7: Đội ngũ nhân viên tư vấn của chúng tôi luôn sẵn sàng hỗ trợ bạn bất kỳ lúc nào, giúp bạn hiểu rõ về sản phẩm và chọn lựa đúng sản phẩm phù hợp với nhu cầu của mình.
  2. Giấy tờ chứng nhận đầy đủ: Tất cả sản phẩm của chúng tôi đều đi kèm với các giấy tờ chứng nhận như CO, CQ, Catalogue, đảm bảo tính minh bạch và tin cậy cho khách hàng.
  3. Giao hàng nhanh chóng: Chúng tôi cung cấp dịch vụ giao hàng trên toàn quốc với tiến độ giao nhận nhanh chóng, giúp bạn nhận được sản phẩm một cách thuận tiện và nhanh chóng nhất.
  4. Giá cả cạnh tranh: Nhờ quan hệ hợp tác trực tiếp với các nhà sản xuất hàng đầu, chúng tôi cam kết cung cấp sản phẩm với giá cả tốt nhất trên thị trường.
  5. Chế độ bảo hành ưu đãi: Chúng tôi tự hào cung cấp chế độ bảo hành 12 tháng và sẵn sàng hỗ trợ đổi trả nếu sản phẩm không đạt chất lượng hoặc gặp phải bất kỳ sự cố nào từ nhà sản xuất.

>>>Sự hài lòng của quý khách sẽ là động lực cho chúng tôi tiếp tục phát triển và cung cấp những dịch vụ tốt nhất cho khách hàng. Nếu bạn cần thêm thông tin về sản phẩm van bi này, đừng ngần ngại liên hệ với chúng tôi qua Hotline (Zalo): 0981.625.643 – Mr Quân để được hỗ trợ tư vấn tận tình cũng như báo giá chính xác nhất. Xin chân thành cảm ơn!

CÔNG TY TNHH THƯƠNG MẠI & XUẤT NHẬP KHẨU HT VIỆT NAM

Địa chỉ: Số 1A38 Đường Tây Mỗ - Phường Tây Mỗ - Quận Nam Từ Liêm, T.P Hà Nội, Việt Nam

VPGD: Lô 7, Ô dịch vụ 10, Khu đô thị Tây Nam Linh Đàm, Phường Hoàng Liệt, Quận Hoàng Mai, Hà Nội

Mã số thuế: 0108628671

Hotline: 0981.625.643 - Mr Quân

STK: 19133913119011 tại Ngân Hàng TMCP Kỹ Thương Việt Nam chi nhánh Hà Nội

STK: 829244888 tại ngân hàng Vp bank - Chi nhánh Thăng Long - PGD Tây Hà Nội

Email hỗ trợ: kd6.htvietnam.com

Chuyên cung cấp Van  bướm - Van cổng - Van điện từ - Van điều khiển khí nén- Van điều khiển điện - Đồng hồ đo lưu lượng
