Van bướm điều khiển khí nén là gì?

Van bướm điều khiển khí nén là dạng van cánh bướm được điều khiển đóng mở bằng thiết bị truyền động khí nén. Trục van được kết nối với trục bộ điều khiển khí nén. Khi cấp áp lực khí nén vào bên A của bộ điều khiển khí nén thì khí nén làm trục van quay một góc từ 0 – 90 độ. Cùng với đó là cánh van quay theo tạo cơ chế đóng mở van.

Van bướm khí nén là dạng van điều khiển tự động, có cơ chế đóng mở nhanh, giá thành van rẻ, dễ sử dụng, được biết đến với độ bền và tuổi thọ lâu dài nên được khách hàng trên toàn thế giới ưa chuộng.

Vào những năm 1930, Hoa Kỳ đã phát minh ra van bướm. Van này có mô-men xoắn hoạt động nhỏ, không gian lắp đặt nhỏ và trọng lượng nhẹ. Lấy DN1000 làm ví dụ, van bướm khoảng 2T, nhưng van cổng nặng tới 3,5T. Van bướm dễ dàng kết hợp với các thiết bị khí nén.

Vào những năm 1960 khi cuộc cách mạng công nghiệp bùng nổ mạnh mẽ. Những dòng van công nghiệp tự động dần ra đời. Van điện được sử dụng đầu tiên nhưng do tính an toàn của hệ thống điện thời đó chưa được đảm bảo. Dần dần các kỹ sư chuyên gia đầu ngành sử dụng hệ thống thủy lực và hệ thống khí nén để vận hành van.

Cấu tạo và nguyên lý hoạt động của van bướm điều khiển khí nén

Cấu tạo

Cấu tạo phần chính của van bướm khí nén:

Vỏ thiết bị truyền động khí nén : Vỏ thiết bị được làm bằng hợp kim nhôm hoặc vật liệu chống ăn mòn.

Bánh răng trong thiết bị truyền động khí nén : Được chế tạo bằng thép mạ niken giúp giảm ma sát ở mức độ lớn.

Đối với bộ điều khiển khí nén tác động đơn thì có thêm lò xo đàn hồi ở hai đầu.

Piston: Được làm từ vật liệu POM có độ bền cao hơn nhôm.

Thân van bướm: Được làm bằng gang dẻo, inox, nhựa.

Đĩa van bướm: Được làm bằng inox, thép, nhựa

Trục van bướm: Được làm bằng inox, thép, nhựa. Là bộ phận kết nối van với thiết bị truyền động khí nén.

Gioăng van bướm: Gioăng van bướm được làm bằng Teflon, cao su tổng hợp.

Phần thêm

Là các bộ phận có thể có hoặc có thể không có thì van vẫn hoạt động bình thường.

Bộ hiển thị đóng mở, thiết bị hiển thị đóng đóng mở ( Limit Switch box ).

Đây là thiết bị đi kèm với bộ điều khiển khí nén. Nó báo cho chúng ta biết vị trí đóng mở của van. Ngoài ra đây còn là thiết bị cấp tín hiệu báo về tủ điện.

Việc lắp đặt bộ hiển thị đóng mở giúp chúng ta dễ dàng kiểm soát vị trí đóng mở của van khi van ở trên cao, chỗ khuất…

Nhôm diecast, vỏ và vỏ bằng sơn tĩnh điện, cho khả năng chống ăn mòn cao.

Mái vòm bằng polycarbonate chống vỡ.

Các răng cưa bị khóa, đảm bảo các cài đặt an toàn chống lại mọi rung động.

Một PCB đặc biệt, loại bỏ tất cả các hệ thống dây điện từ phần tử chuyển sang các thiết bị đầu cuối. Bảo vệ hoàn toàn chống ngắn mạch.

Các đầu vào cáp M20X1.5, 1/2 NPT.

Tuân thủ các tiêu chuẩn lắp đặt NAMUR.

Bộ điều khiển tuyến tính ( Pneumatic Positioner ).

Đây là một trong những thiết bị được sử dụng rộng rãi trong các nhà máy công nghiệp cơ bản. Bộ điều khiển tuyến tính có tác dụng đóng mở van theo góc từ 4 – 20mA.

Tín hiệu được báo về tủ PLC sau đó từ tủ điều khiển đóng mở van theo các góc.

Van điện từ khí nén ( Solenoid valve ).

Van điện từ khí nén được sử dụng để đóng, định lượng, phân phối hoặc trộn dòng khí hoặc chất lỏng trong đường ống. Mục đích cụ thể của van điện từ được thể hiện bởi chức năng mạch của nó.

Van điện từ hoạt động trực tiếp (tác động trực tiếp) có nguyên lý làm việc đơn. Dòng khí chảy qua một lỗ nhỏ có thể được đóng lại bằng một pít tông với một miếng đệm cao su ở phía dưới. Một lò xo nhỏ giữ pít tông xuống để đóng van.

Nguyên lý hoạt động của van bướm điều khiển khí nén

Van bướm khí nén có thể kiểm soát áp suất, tốc độ dòng chảy và hướng dòng chảy của luồng không khí trong hệ thống khí nén và đảm bảo hoạt động bình thường của các bộ phận và hệ thống khởi động bên trong. Các bộ truyền động của van bướm khí nén sử dụng các nguyên tắc làm việc tác động đơn và tác động kép tương ứng. Nguyên lý làm việc tác động đơn là thông qua hành động thiết lập lại của lò xo khí nén, phù hợp với kiểu đóng mở hoặc bình thường. Nguyên lý tác động kép là chức năng của công tắc khí, phù hợp với loại điều tiết.

Van bướm khí nén tác động kép vận hành đơn giản. Khi cấp nguồn khí nén vào đầu A của bộ điều khiển khí nén thì các bánh răng sẽ hoạt động đẩy pít tông ra xa nhau. Qua đó trục bộ điều khiển khí nén quay điều khiển trục van bướm quay một góc 0 – 90 độ. Lúc này van mở. Khi muốn đóng van thì cấp nguồn khí nén ở đầu B. Đối với bộ điều khiển khí nén tác động đơn thì khi ngừng cấp khí lò xo hai bên Pít tông sẽ đàn hồi lại và van tự đóng.

Một số lưu ý nhỏ : Van bướm điều khiển khí nén nên có đầy đủ van điện từ, bộ hiển thị đóng mở van.

Các loại van cánh bướm điều khiển khí nén đang được sử dụng hiện nay

Van bướm khí nén hoạt động theo nguyên lý làm việc

Van bướm điều khiển khí nén tác động đơn

Như phần trên tôi đã giới thiệu. Van bướm khí nén tác động đơn chỉ cần cấp khí ở một bên. Khi cấp khí van mở, khi ngừng cấp van đóng. Ưu điểm của dòng van này là chỉ cần một nguồn cấp khí. Dễ dàng vận hành và điều tiết van. Dạng van này rất phù hợp với các hệ thống điều tiết, chỉ cần mở van một thời gian ngắn.

Nhược điểm của dòng van này là lò xo đàn hồi đảm nhiệm nhiệm vụ mở van nên dễ bị hao mòn.

Giá thành van cao hơn van tác động kép.

Van bướm điều khiển khí nén tác động kép

Van bướm khí nén tác động kép được sử dụng rộng dãi hơn van bướm khí nén tác động đơn. Ưu điểm của dòng van này là giá thành rẻ, tuổi thọ van cao, dễ dàng sử dụng.

Phân loại theo kiểu đóng mở

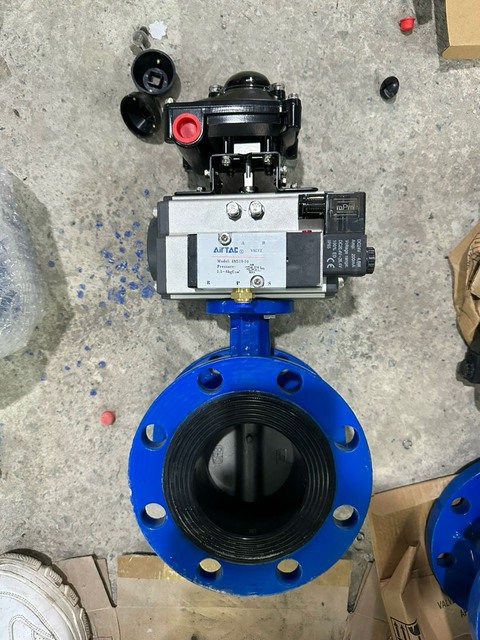

Van bướm điều khiển khí nén dạng ON/OFF

Van bướm khí nén ON/OFF chỉ có ở hai trạng thái chính là van đóng hoặc mở ( ON/OFF ). Van dễ dàng sử dụng, tính linh hoạt, giá thành rẻ, cơ chế đóng mở nhanh.

Nhược điểm của dạng van này là không thể điều khiển được đóng mở van.

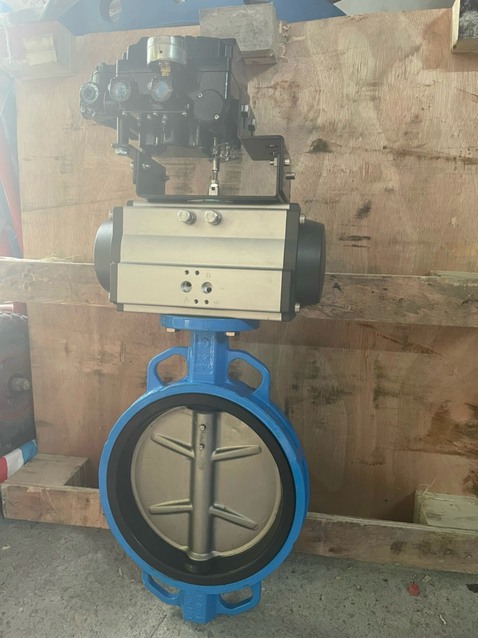

Van bướm điều khiển khí nén tuyến tính

Thời gian gần đây van bi khí nén tuyến tính đang được sử dụng nhiều hơn. Bạn chỉ cần ngồi trong phòng điều khiển và điều chỉnh lưu lượng, góc đóng mở van một cách chi tiết nhất. Nhược điểm của dòng van này là giá thành van cao. Khó sử dụng hơn van bướm khí nén ON/OFF.

Van bướm khí nén có tay phụ

Van bướm khí nén được thiết kế có tay phụ, tay quay để dễ dàng đóng mở khi hệ thống khí xảy ra xự cố hỏng hóc. Nguồn cấp khí không đảm bảo được nguồn cung. Hệ thống chưa đưa vào sử dụng nhưng bắt buộc phải đóng mở van.

Van bướm khí nén tuyến tính nên được lắp đặt đầy đủ solenoil van và bộ hiển thị vị trí.

Phân loại theo chất liệu van bướm.

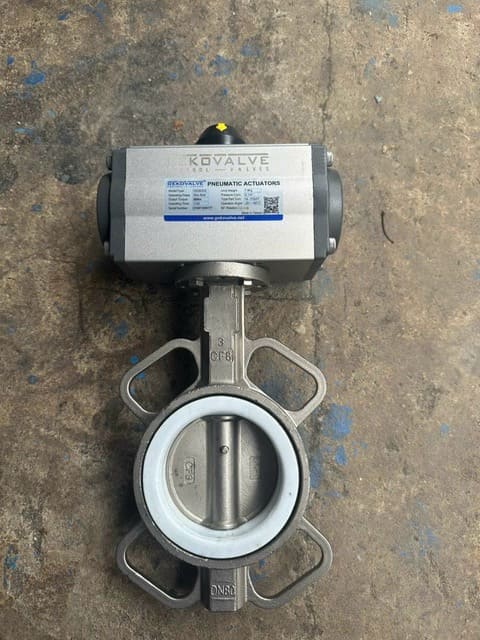

Van bướm inox điều khiển khí nén

Chất liệu van bướm bằng inox 201, 304, 316 giúp van chịu được áp lực và nhiệt độ cao hơn. Chất liệu inox còn chịu hóa chất và ăn mòn tốt. Chất liệu gioăng bằng Teflon chịu nhiệt cao. Van có giá thành cao hơn các chất liệu khác.

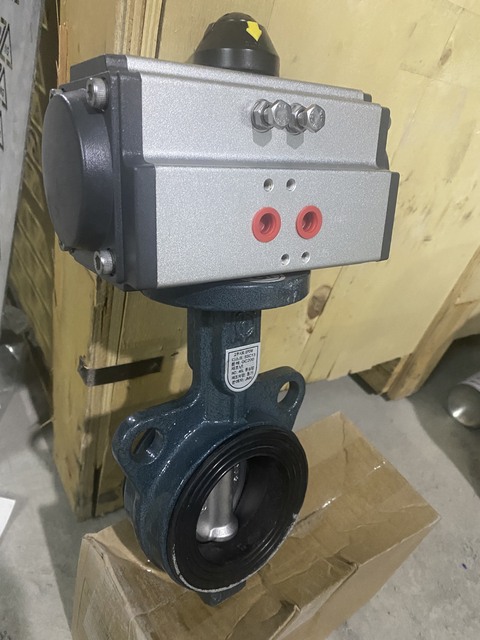

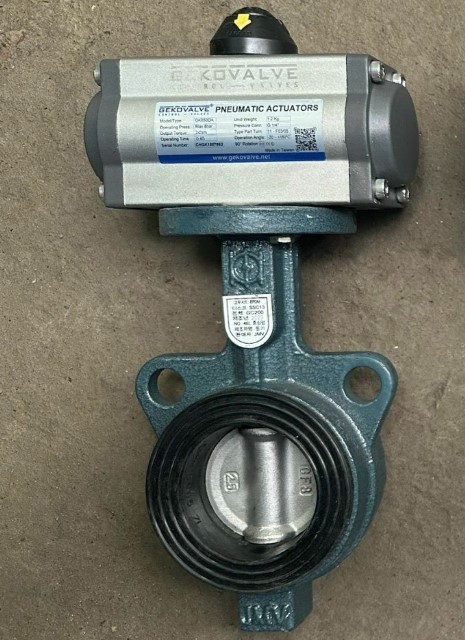

Van bướm gang điều khiển khí nén

Chất liệu thân gang cánh gang hoặc thân gang cánh inox chịu được áp lực và nhiệt độ cao, giá thành van rẻ hơn.

Van thường làm bằng chất liệu gang dẻo, sơn phủ một lớp sơn epoxy.

Van bướm nhựa điều khiển khí nén

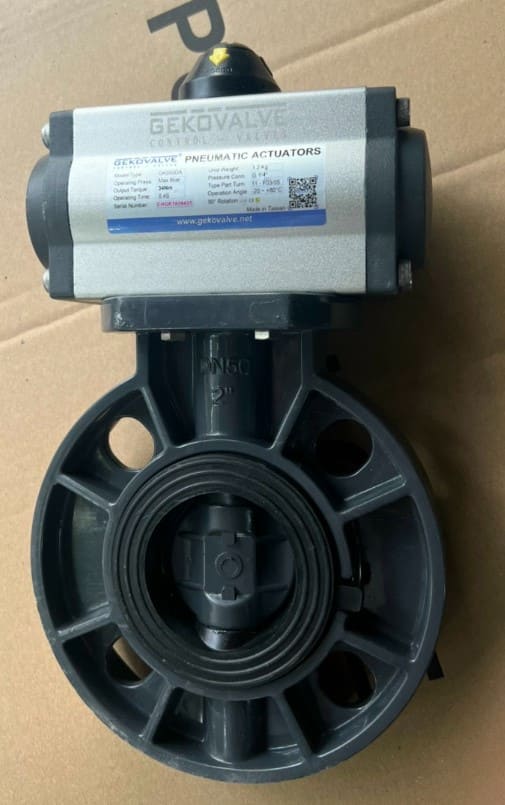

Chất liệu van bướm bằng nhựa PVC, uPVC, cPVC, PPR van chịu được các môi trường nước mặn, có muối, xâm thực, được sử dụng cho các hồ bơi, bể sinh thái, bể bơi trong nhà…

Van bướm nhựa khí nén chịu áp lực và nhiệt độ kém hơn van gang và van inox.

Van bướm nhựa khí nén có các kích thước DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300…

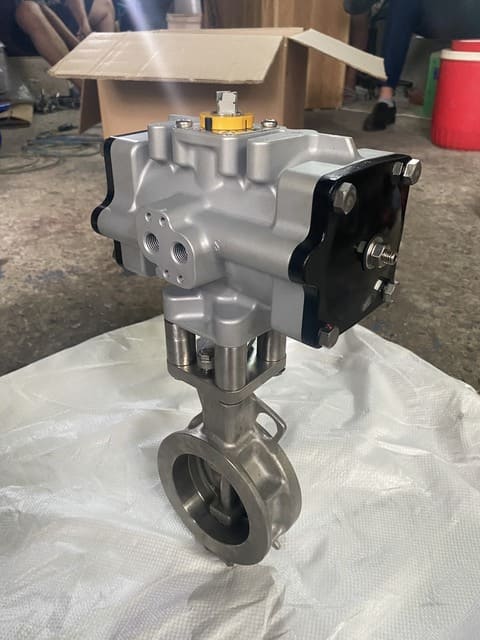

Van bướm thép điều khiển khí nén

Chất liệu thép giúp van chịu được áp lực và nhiệt độ cao. Van có thể có gioăng hoặc không có gioăng tùy vào môi trường sử dụng.

Van bướm thép có thể chịu nhiệt độ trên 400 độ C

Van chịu áp lực PN25, PN40, PN63, PN100

Độ làm kín của van bướm thép tốt hơn van bướm thường.

Phân loại theo xuất xứ van

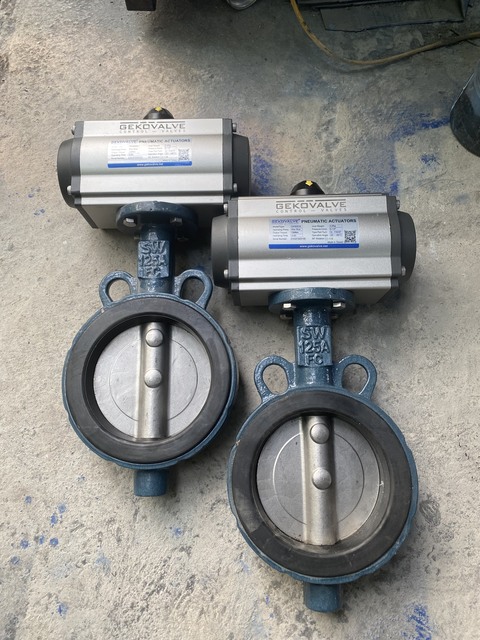

Van bướm điều khiển khí nén Hàn Quốc.

Hàn Quốc là một trong các cường quốc về dòng van công nghiệp. Các sản phẩm van bướm SW, van bướm Jouen, van bướm Samyang, van bướm YDK, van bướm Wonil đã khẳng định một chỗ đứng vững chắc trong các công trình. Bộ điều khiển khí nén Sypa, Alohan, Kosa plus có độ bền và độ sắc nét riêng.

Dòng van bướm khí nén Hàn Quốc có chất lượng cao, mẫu mã đẹp, giá cả phải chăng, tuổi thọ lớn.

Van bướm điều khiển khí nén Đài Loan

Van bướm Emico thường được kết nối với các bộ điều khiển khí nén của các quốc gia lớn vì chất lượng của van bướm Emico là không phải bàn cãi. Du nhập vào Việt Nam từ những năm 2000, dòng van Emico hiện đang có chỗ đứng vững chắc trên thị trường van Việt Nam. Bộ điều khiển khí nén Haitima có ưu điểm lớn về chất lượng, mẫu mã, giá thành.

Van bướm khí nén Trung Quốc

Van bướm khí nén Trung Quốc có ưu điểm lớn nhất về giá thành, chất lượng van khá là ok. Các dòng van bướm khí nén tiêu biểu là van bướm V-Tork.

Van bướm điều khiển khí nén Malaysia

Hiện tại Malaysia chưa sản xuất bộ điều khiển khí nén. Các dòng van bướm nổi tiếng nhất của Malaysia gồm có AUT, ARV, ATZ, AFC, Mejii…

Phân loại theo kết nối đường ống

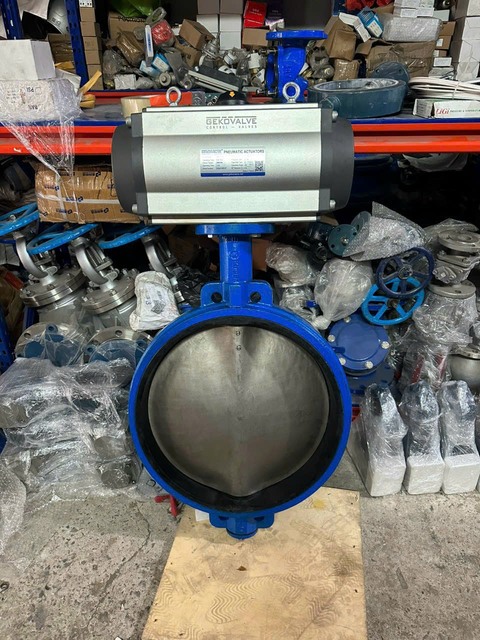

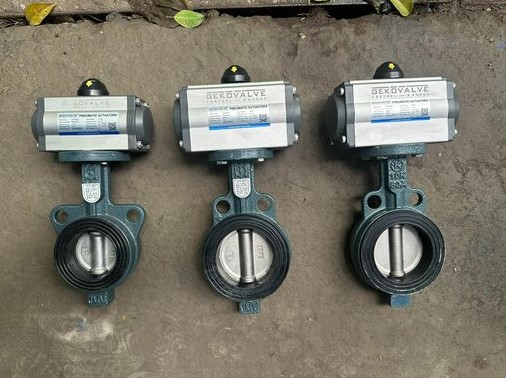

Van bướm điều khiển khí nén dạng Wafer

Chức năng của van bướm wafer là cung cấp độ kín chống lại chênh lệch áp suất hai chiều trong dòng chất lỏng. Nói cách khác, để tránh bất kỳ dòng chảy ngược nào trong các hệ thống được tạo ra cho dòng chảy một chiều, phiên bản wafer của van bướm được thiết kế để bảo vệ chống lại chênh lệch áp suất hai chiều.

Van cánh bướm điều khiển khí nén dang Lug

Van bướm kiểu lug hay van bướm tai kẹp có cấu tạo nhiều tai van xung quanh. Điều này giúp van tăng áp lực chịu đựng của van. Van có cấu tạo như van bi 3 mảnh được kết nối với nhau. Ưu điểm lớn nhất của dòng van này là bạn không cần phải tắt toàn bộ hệ thống để làm sạch, kiểm tra, sửa chữa hoặc thay thế van.

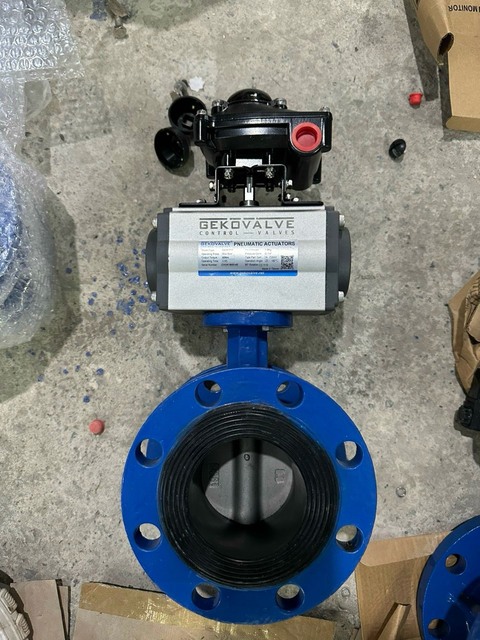

Van bướm mặt bích điều khiển khí nén

Dạng van này được sử dụng với các kích thước vừa và lớn. Khi đường ống của bạn có độ rung lắc khi vận hành, khi áp lực của hệ thống đường ống quá cao thì chúng ta thường dùng van bướm hai mặt bích điều khiển khí nén.

Van bướm vi sinh điều khiển khí nén

Van bướm vi sinh khí nén có thân van bướm được làm bằng inox 304, inox 316. Thân trong và thân ngoài được đánh bóng trơn tuột. Van thường được dùng trong hệ vi sinh, hệ thực phẩm, dược phẩm, đồ uống, đồ ăn, dầu...

Ưu điểm và nhược điểm của van bướm khí nén

Ưu điểm van bướm khí nén

• Phù hợp cho các ứng dụng van lớn do Thiết kế nhỏ gọn, nhẹ, cần ít không gian hơn so với các van khác.
• Thao tác nhanh, cần ít thời gian hơn để mở hoặc đóng.
• Van bướm lắp đặt cần ít không gian hơn.
• Chi phí bảo trì thường thấp so với các loại van khác.
• Áp suất giảm trên van bướm nhỏ.
• Dòng lưu chất chảy ra nhanh hơn và không bị cản.
• Van được điều khiển tự động hóa hoàn toàn.
• Độ bền cao hơn van điện.
• Giá thành rẻ hơn van điện.
• Hoạt động yên tĩnh.
• Có thể làm việc khi hệ thống điện bị ngắt.
• Dễ dàng sử dụng.
• An toàn khi sử dụng.
• Dễ dàng lắp đặt, sửa chữa và bảo dưỡng.

Nhược điểm của van bướm điều khiển khí nén

• Khả năng điều tiết dòng lưu chất của van bướm là rất kém.
• Van chỉ có các góc mở 4, 8, 12, 16, 20mA. Không thể điều khiển đóng mở được chi tiết.
• Sử dụng lượng khí nén có chi phí lớn hơn chi phí điện.
• Phải cung cấp một nguồn khí nén trước khi sử dụng.

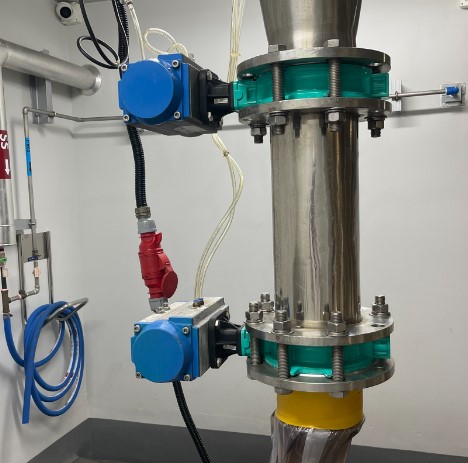

Ứng dụng của van bướm điều khiển khí nén

• Nước làm mát, không khí, khí, phòng cháy.
• Bùn, xi măng, và các dòng lưu chất rắn.
• Dịch vụ hơi nước và áp suất cao và nhiệt độ cao.
• Ứng dụng cho hệ thống tưới tiêu, hồ bơi, bể bơi.
• Van bướm vi sinh khí nén được sử dụng cho dược phẩm, thực phẩm, đồ uống…
• Sử dụng cho hệ dầu, xăng
• Dùng trong các hệ thống nước thải.
• Sử dụng cho các hệ thống hóa chất…

Hướng dẫn lắp đặt van bướm điều khiển khí nén

Quy trình lắp đặt van bướm cánh khí nén gồm các bước cơ bản sau.

B1: Công tác chuẩn bị

• Đảm bảo điều kiện làm việc (áp suất và nhiệt độ) nằm trong khả năng quy định của sản phẩm được lắp đặt.
• Đảm bảo rằng vật liệu của van bướm tương thích về mặt hóa học với môi trường chảy trong đường ống.
• Đảm bảo hệ thống cung cấp khí nén sử dụng chuẩn chỉ và trơn tru.
• Chuẩn bị phần ống Tuy O để cấp khí.
• Kiểm tra mặt bích van và mặt bích kết nối đường ống. Bên trong đường ống phải được giữ gìn sạch sẽ không bụi bẩn.
• Khoảng cách giữa các mặt bích ống phải được kiểm tra để đảm bảo đủ khe hở cho việc lắp đặt van.
• Xác định đường ống lắp van. Nếu đường ống theo chiều dọc thì lắp đặt van nằm ngang, nếu đường ống chiều ngang thì lắp đặt van theo chiều dọc.

B2: Lắp đặt van bướm khí nén

• Đặt gioăng vào hai mặt bích của đường ống.
• Tiến hành đặt phần thân van bướm vào giữa.
• Xiết bulong giữa hai mặt bích với nhau, nhớ siết sole nhau để chắc chắn. Đối với van mặt bích hay van dạng lug thì mặt bích phải trùng tâm lỗ với tai van.
• Lắp đặt ống Tuy ô cấp khí vào hai bên đầu vào của thiết bị truyền động. Nếu có van điện từ khí nén thì chỉ cần cấp 1 nguồn khí. Đối với hệ thống van tuyến tính thì cần có dây kết nối từ tủ PLC đến bộ điều khiển tuyến tính.

B2: Test thử và đưa vào vận hành

• Tiến hành test khi van đóng mở ON/OFF.
• Tiến hành test bộ điều khiển tuyến tính xem hoạt động đóng mở.
• Đưa van vào vận hành.

Công tác bảo dưỡng, bảo trì, thay thế van bướm điều khiển khí nén

Công tác bảo dưỡng, bảo trì van bướm khí nén.

Kiểm tra van hoạt động đúng, ở vị trí đóng mở hoàn toàn.

Kiểm tra rò rỉ van, rò rỉ hệ thống khí nén.

Kiểm tra bulong, dây điện xem có bị hư hỏng không.

Khi đã kiểm tra mà không có dấu hiệu hư hỏng thì tiến hành tắt tất cả hệ thống. Đảm bảo rằng khi tắt hệ thống thì van bướm đang ở trong trạng thái đóng hoàn toàn. Điều này sẽ giúp việc lấy van ra một cách dễ dàng nhất.

• Tiến hành lấy van ra lau chùi lại. Thêm dầu vào trục van để hoạt động nhẹ nhàng và trơ tru hơn.
• Tiến hành lắp đặt van lại như cũ và vận hành thử.
• Công tác bảo dưỡng, bảo trì nên được làm định kì ( từ sáu tháng đến 1 năm 1 lần).
• Nếu van bướm bị hỏng thì chúng ta phải thay thế, bảo hành van.
• Hệ van bướm của bạn mới sử dụng chưa hết thời gian bảo hành thì nên gọi điện trực tiếp đến đơn vị cấp hàng.
• Nếu van đã qua thời gian bảo hành thì cần thay mới.

Lưu ý khi thay mới:

Độ dày của van bướm thay thế phải bằng độ dày van bướm hư hỏng vì việc cắt nối ống rất phức tạp.

Nếu bộ khí nén bị hỏng hoặc mình van bướm bị hỏng thì có thể thay thế 1 trong 2.

Van bướm cần được gia công trục một cách chuẩn chỉ. Việc trục gia công bị lệch sẽ ảnh hưởng đến quá trình đóng mở van.
