Van bướm JMV khí nén

Với sự phát triển không ngừng của công nghệ, việc áp dụng các giải pháp tự động hóa trong ngành công nghiệp đã trở nên ngày càng phổ biến. Van bướm JMV khí nén là một minh chứng rõ ràng cho sự tiến bộ này, mang lại hiệu suất cao và tính linh hoạt trong quá trình điều khiển dòng chảy.

Hãy cùng khám phá chi tiết về loại van này và tại sao việc sử dụng bộ điều khiển khí nén là lựa chọn hàng đầu trong việc điều khiển van bướm này.

Tại sao lại gọi là van bướm JMV khí nén

Sở dĩ nó được gọi với cái tên van bướm JMV khí nén bởi vì đây là kết quả của một sự kết hợp hoàn hảo giữa van bướm JMV – Hàn Quốc với bộ truyền động khí nén Geko – Đài Loan.

Đây là một thành phần không thể thiếu trong hệ thống đường ống công nghiệp hiện đại, đem lại sự linh hoạt và hiệu suất cao trong việc điều khiển lưu lượng dòng chảy. Dù được biết đến với nhiều tên gọi khác nhau nhưng chức năng cơ bản của nó vẫn là giữ vai trò không thể thay thế trong việc điều chỉnh dòng chảy bằng áp suất khí nén.

Một trong những ưu điểm nổi bật của van bướm JMV khí nén là khả năng tự động hoạt động, giúp tiết kiệm thời gian và công sức của người vận hành. Bằng cách sử dụng bộ điều khiển khí nén, việc điều chỉnh đóng mở van trở nên đơn giản và chính xác hơn bao giờ hết, đồng thời tối ưu hóa hiệu suất của hệ thống.

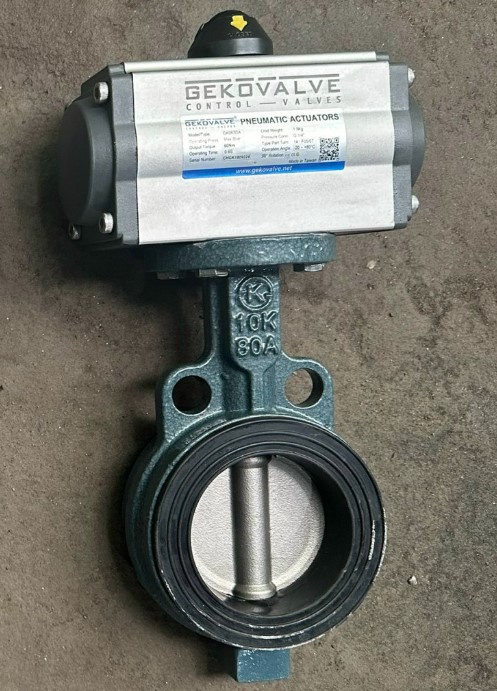

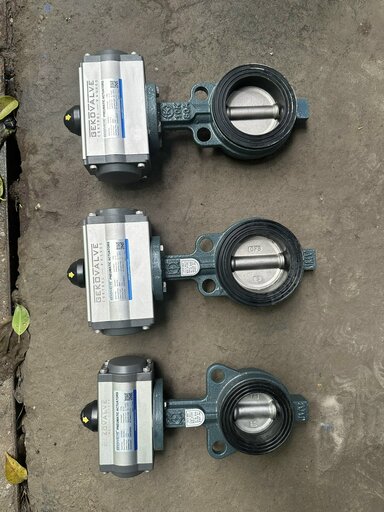

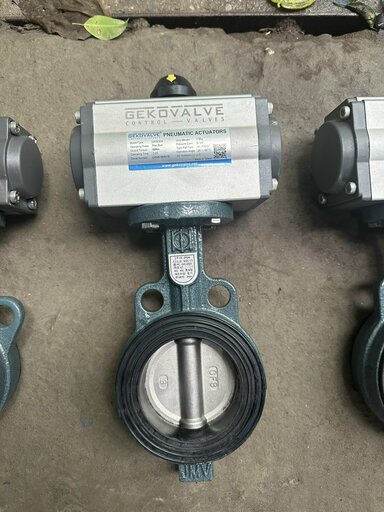

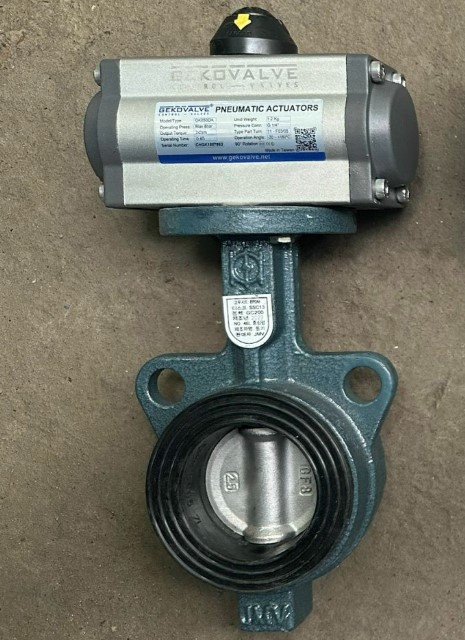

Hình ảnh thực tế van bướm khí nén JMV tại XNK HT Việt Nam

Sau đây, XNK HT Việt Nam xin được mời quý vị và các bạn cùng chiêm ngưỡng qua vẻ đẹp tinh xảo của sản phẩm van bướm JMV khí nén này. Thông qua đó, các bạn có thể dễ dàng nhận biết được van có thiết kế như thế nào, kiểu dáng van ra sao, màu sắc và cùng nhiều đặc điểm bên ngoài khác.

Những lợi ích mà van bướm JMV khí nén đem lại

Van bướm JMV khí nén là một lựa chọn lý tưởng cho các hệ thống công nghiệp cần sự tự động hoá trong việc điều khiển dòng chảy. Sử dụng bộ điều khiển khí nén để thực hiện đóng mở cho van bướm này mang lại nhiều lợi ích quan trọng như sau:

• Bộ điều khiển khí nén giúp đảm bảo van bướm JMV hoạt động một cách ổn định và đáng tin cậy. Áp suất khí nén được kiểm soát chính xác, giúp đảm bảo việc đóng mở van diễn ra một cách chính xác và đồng đều.
• Quá trình điều khiển bằng khí nén giúp giảm thiểu sự lãng phí năng lượng, do áp suất khí nén được điều chỉnh chính xác và hiệu quả. Từ đó tăng hiệu suất hoạt động và tiết kiệm năng lượng cho hệ thống.
• Bộ truyền động khí nén thường đơn giản và dễ dàng trong việc bảo trì và bảo dưỡng. Bời vì khí nén là một nguồn năng lượng phổ biến trong môi trường công nghiệp, do đó việc sửa chữa và bảo dưỡng bộ truyền động khí nén trở nên đơn giản và thuận tiện.
• Sử dụng van bướm JMV khí nén giúp giảm chi phí vận hành tổng thể của hệ thống. Việc tự động hóa qua khí nén giúp giảm thiểu nguy cơ lỗi do sự can thiệp của con người và tối ưu hóa hiệu suất hoạt động.
• Bộ khí nén có thể dễ dàng được tích hợp vào các hệ thống tự động hóa hiện đại, tạo ra một hệ thống hoạt động mạnh mẽ và linh hoạt.
• Giảm thiểu rủi ro tai nạn lao động và tăng cường tính an toàn cho người vận hành và môi trường làm việc.

Tìm hiểu cấu tạo và cách thức hoạt động của van bướm khí nén JMV

Để có thể hiểu rõ và chi tiết hơn về dòng sản phẩm van bướm JMV điều khiển khí nén này. Chúng ta cùng nhau đi tìm hiểu về các bộ phận cấu tạo cũng như cách thức hoạt động của nó.

Cấu tạo van bướm JMV khí nén

Trước tiên về phần cấu tạo thì van bướm JMV khí nén được tạo nên từ 2 phần rõ rệt đó là phần bộ truyền động khí nén và phần động cơ điện. Đối với từng phần này lại được tạo nên từ nhiều bộ phận nhỏ khác để đáp ứng được với các yêu cầu sử dụng trong hệ thống.

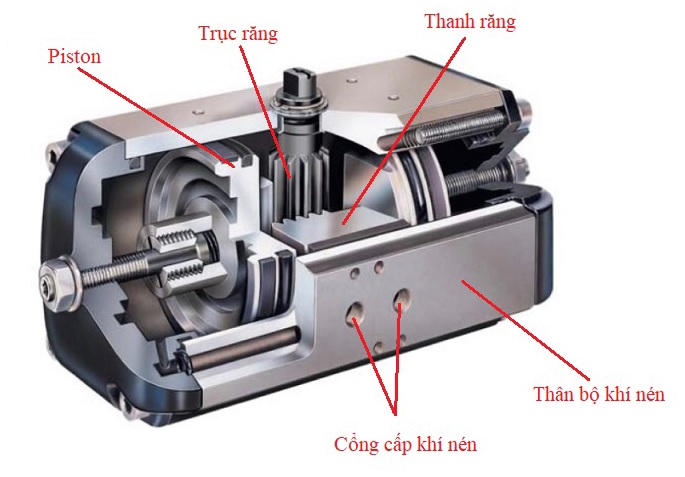

1.Phần bộ truyền động khí nén.

Bộ truyền động khí nén của van bướm JMV là một hệ thống phức tạp nhưng đem lại độ chính xác cao. Được thiết kế để cung cấp hiệu suất và độ tin cậy cao trong việc điều khiển van. Cấu trúc của bộ truyền động bao gồm các bộ phận sau:

• Vỏ bảo vệ bên ngoài: Được chế tạo từ hợp kim thép chất lượng cao, vỏ bảo vệ bên ngoài giữ cho các bộ phận bên trong được bảo vệ khỏi va đập và hỏng hóc từ môi trường xung quanh. Đồng thời, vỏ này cũng đảm bảo tính kín đáo và không rò rỉ khí nén.
• Bộ piston: Bộ piston chính là "lá phơi" của bộ truyền động, chịu trách nhiệm chuyển động và tác động lên van bướm theo yêu cầu từ áp lực khí nén.
• Trục Piston: Là trục chính kết nối và truyền động giữa các piston và van bướm. Trục này chịu trách nhiệm chuyển động dịch chuyển khi áp lực khí nén được áp dụng.
• Cổng cấp khí nén: Cổng này điều khiển việc cấp khí nén vào buồng dẫn để thực hiện đóng mở van bướm theo yêu cầu.
• Buồng dẫn khí: Buồng này chứa và dẫn khí nén đến van bướm, tạo ra sức ép cần thiết để van mở hoặc đóng.
• Giám sát hành trình: Bộ phận này cung cấp thông tin về trạng thái làm việc của van bướm, giúp người vận hành kiểm soát và giám sát hoạt động của hệ thống.

Nói chung, bộ truyền động khí nén của van bướm JMV không chỉ đơn thuần là một phần của hệ thống, mà còn là "bộ não" quan trọng điều khiển hoạt động của van một cách chính xác và hiệu quả.

2.Phần thân van bướm JMV

Đối với phần van bướm JMV khí nén, đây là bộ phận chịu trách nhiệm quan trọng trong việc kiểm soát và điều tiết dòng chảy của chất lỏng trong đường ống. Bề mặt của thân van và đĩa van được chế tạo từ nhiều loại chất liệu khác nhau để đảm bảo tính linh hoạt và khả năng chống ăn mòn, phù hợp với mọi điều kiện làm việc.

• Thân van: Thân van là khung bảo vệ và chứa các bộ phận bên trong van. Thường được làm từ gang hoặc inox để đảm bảo độ cứng và chịu được áp lực. Thân van cũng giữ vai trò quan trọng trong việc xác định kích thước và hình dạng của van, ảnh hưởng đến hiệu suất hoạt động của nó.
• Đĩa van: Đĩa van là bộ phận quan trọng nhất trong việc kiểm soát dòng chảy của chất lỏng trong ống. Khi quay, đĩa van mở hoặc đóng dòng chảy, điều chỉnh lưu lượng theo yêu cầu. Được làm chủ yếu từ chất liệu inox 304, đĩa van đảm bảo sự linh hoạt và độ bền trong quá trình vận hành.
• Trục van: Trục van là phần trung tâm của van, truyền động chuyển động từ bộ điều khiển đến đĩa van. Thường làm từ thép không gỉ để chống gỉ sét và đảm bảo sự ổn định và độ bền trong môi trường làm việc khắc nghiệt.
• Gioăng làm kín: Gioăng làm kín được đặt xung quanh đường viền của đĩa van để ngăn chặn rò rỉ của chất lỏng. Được làm từ cao su EPDM, PTFE, gioăng đảm bảo tính linh hoạt và khả năng chống ăn mòn, đảm bảo tính kín đáo của van.

Cách thức hoạt động của van bướm Hàn Quốc điều khiển khí nén

Van bướm JMV khí nén hoạt động dựa trên nguyên lý chuyển động xoay của đĩa van để điều khiển lưu lượng chất lỏng trong đường ống. Quá trình này phụ thuộc hoàn toàn vào việc cung cấp khí nén vào bộ đầu khí. Cụ thể như sau:

Khi áp suất khí nén được cung cấp vào đầu A của bộ truyền động, nó tác động lên piston trong bộ đầu khí, đẩy chúng di chuyển và tạo ra một chuyển động xoay. Chuyển động này được truyền đến trục răng, khiến cho trục van và đĩa van xoay từ 0 độ đến 90 độ, tạo ra một khoảng trống cho lưu chất di chuyển.

Khi muốn đóng van, chúng ta chuyển cung cấp khí nén từ đầu A sang đầu B. Việc này làm ngược lại với quá trình mở van, khiến các bộ phận trong đầu khí di chuyển ngược lại. Với van bướm JMV khí nén tác động đơn, việc ngừng cung cấp khí nén vào bộ điều khiển sẽ tự động đóng van.

>>> Tham khảo thêm: Cấu tạo và nguyên lý hoạt động của van bướm Samwoo điều khiển khí nén.

Top of Form

Những phụ kiện có thể đi kèm với van bướm JMV khí nén

Để cho việc điều khiển đóng mở van được thực hiện trơn chu và thuận tiện hơn, từ đó người vận kiểm soát lưu lượng dòng chảy dễ dàng hơn. Thì ngoài việc sử dụn mình van bướm JMV khí nén ra thì chúng ta còn có thể lắp đặt thêm cho nó một số phụ kiện đi kèm như:

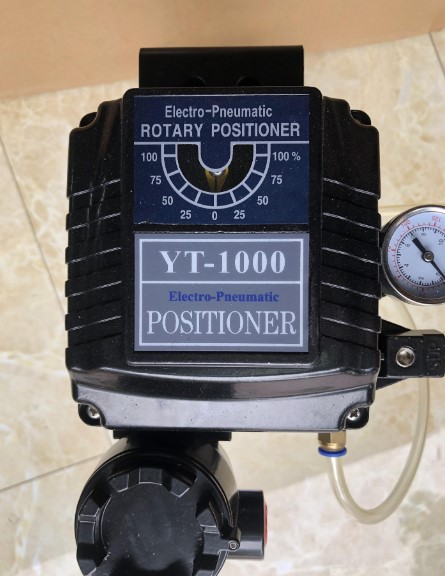

Bộ tuyến tính – Positioner

Đối với van bướm JMV khí nén thường có hai kiểu chính để điều khiển đóng mở van, 1 là kiểu ON/OFF và 2 là kiểu tuyến tính. Trong trường hợp kiểu tuyến tính, cần có một bộ tuyến tính, hay còn gọi là Positioner, để điều chỉnh vị trí của van dựa trên tín hiệu điều khiển từ hệ thống tự động.

Bộ tuyến tính hoạt động thông qua tín hiệu Analog 4-20mA, là một giao thức phổ biến trong điều khiển quy trình. Khi nhận được tín hiệu này từ hệ thống điều khiển tự động, bộ tuyến tính sẽ tự động điều chỉnh lượng khí nén cấp vào bộ truyền động, từ đó làm thay đổi vị trí của đĩa van bướm JMV để đáp ứng đúng yêu cầu.

Chức năng quan trọng của Positioner là cung cấp phản hồi về vị trí của van bướm JMV khí nén thông qua tín hiệu đầu ra. Nhờ vào phản hồi này, người vận hành có thể theo dõi vị trí hiện tại của van và đảm bảo rằng van hoạt động chính xác theo yêu cầu của hệ thống. Qua đó giúp tối ưu hóa hiệu suất và độ chính xác trong điều khiển lưu lượng lưu chất trong đường ống.

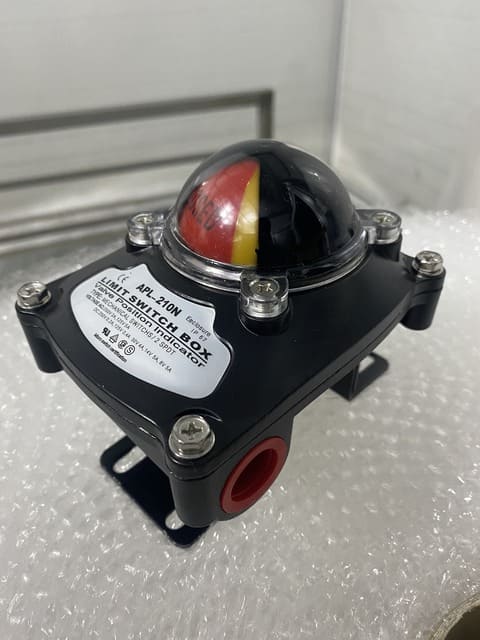

Công tắc giám sát – Limit Switch Box

Công tắc giám sát hành trình là một phần không thể thiếu trong hệ thống van bướm JMV khí nén, đóng vai trò quan trọng trong việc kiểm soát vị trí của cánh van trong quá trình hoạt động. Khi đĩa van đạt đến vị trí mở hoặc đóng, công tắc này sẽ gửi tín hiệu điện về tủ điều khiển hoặc hệ thống giám sát, từ đó giúp người vận hành dễ dàng theo dõi và kiểm soát.

Khả năng cung cấp thông tin chính xác về vị trí của van giúp đảm bảo an toàn và hiệu suất của hệ thống vận hành. Từ đó giúp cho việc điều khiển cũng như kiểm soát lưu lượng dòng chảy bên trong đường ống sẽ trở nên đơn giản và thuận tiện hơn rất nhiều.

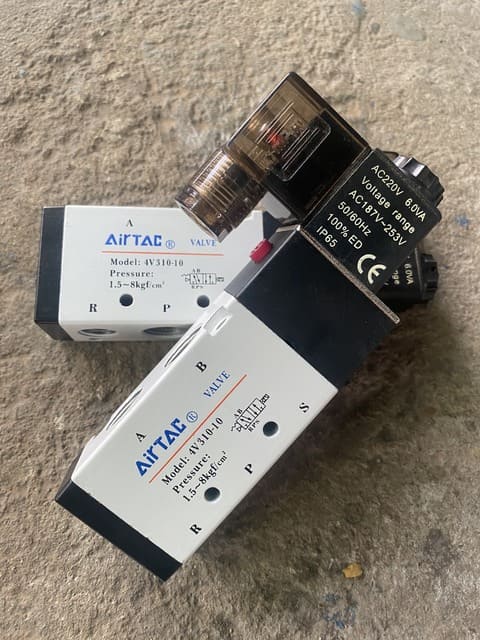

Van điện từ khí nén – Pneumatic Solenoid Valve

Van điện từ khí nén, hay còn gọi là Pneumaitc Solenoid Valve, là một phụ kiện có chức năng chính của chúng là điều khiển luồng khí nén bằng cách mở hoặc đóng lỗ thông khí dựa trên tín hiệu điện được cấp vào.

Với việc thực hiện chuyển đổi tín hiệu điện thành hành động vật lý, các van này giúp điều khiển lưu lượng khí nén đi vào bộ truyền động khí nén. Tuy nhiên, việc lựa chọn đúng loại van điện từ là rất quan trọng để đảm bảo hiệu suất và tin cậy của hệ thống tự động.

Ngoài ra, các van điện từ dùng cho van bướm JMV khí nén này còn được thiết kế để hoạt động ổn định và có độ bền cao, đảm bảo chịu được áp lực khí nén mà không gặp vấn đề. Nó đặc biệt quan trọng trong việc duy trì an toàn và hiệu suất của hệ thống tự động hóa.

Top of Form

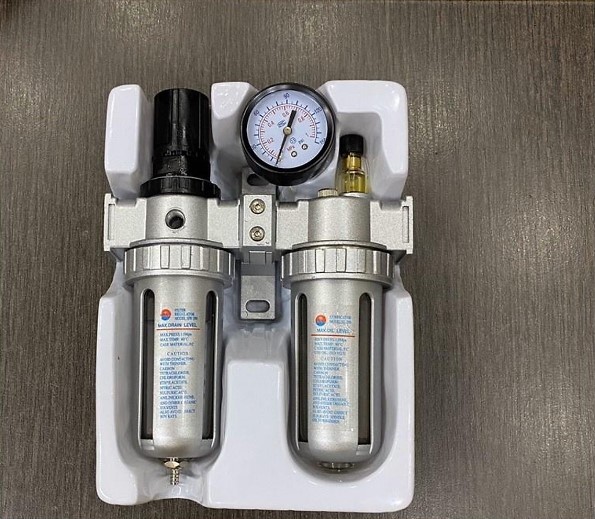

Bộ lọc khí nén – Compressed Air Filter

Tầm quan trọng của bộ lọc khí nén không thể phủ nhận trong việc duy trì hiệu suất và độ tin cậy của hệ thống khí. Chúng đóng vai trò quan trọng trong việc loại bỏ các tạp chất như hơi nước, hạt bụi, dầu và nhớt khỏi dòng khí nén trước khi nó đến bộ điều khiển của van bướm JMV khí nén.

Với khả năng loại bỏ những tạp chất này, bộ lọc khí nén giúp bảo vệ các bộ phận quan trọng của hệ thống khỏi hỏng hóc và mài mòn. Nếu không loại bỏ, nước có thể gây ăn mòn và hỏng hóc các bộ phận bên trong. Hạt bụi, dầu và nhớt cũng có thể làm giảm tuổi thọ và hiệu suất làm việc của các bộ phận.

Sự sạch sẽ và chất lượng của lưu lượng khí được cung cấp bởi bộ lọc không chỉ giữ cho hệ thống hoạt động mượt mà, mà còn đảm bảo hiệu suất làm việc của van bướm. Do đó, việc sử dụng bộ lọc khí nén không chỉ là biện pháp bảo vệ, mà còn là một cách để đảm bảo hiệu suất và độ tin cậy cao nhất cho cả van và hệ thống sử dụng.

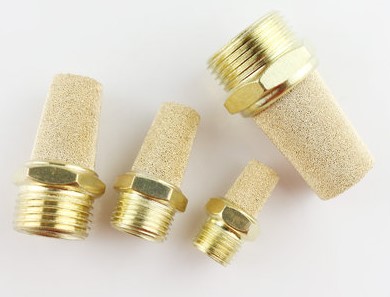

Tiêu âm

Trong quá trình hoạt động của van bướm JMV khí nén, tiếng ồn thường là một vấn đề không mong muốn do lượng khí nén đi vào và áp suất khí nén thoát ra. Để giảm tiếng ồn và tạo ra một môi trường làm việc an toàn hơn, tiêu âm là một phụ kiện không thể thiếu.

Sự tích hợp của tiêu âm vào hệ thống không chỉ giảm tiếng ồn mà còn cải thiện điều kiện làm việc cho nhân viên. Việc giảm bớt tiếng ồn giúp giảm stress và bảo vệ thính giác của họ, đồng thời nâng cao hiệu quả làm việc và sự hài lòng trong công việc.

Tiêu âm thường được làm từ các vật liệu đồng có khả năng giảm tiếng ồn mà không ảnh hưởng đến hiệu suất hoạt động của van. Chúng được thiết kế nhỏ gọn, dễ lắp đặt và tương thích với nhiều loại van bướm JMV khí nén khác nhau.

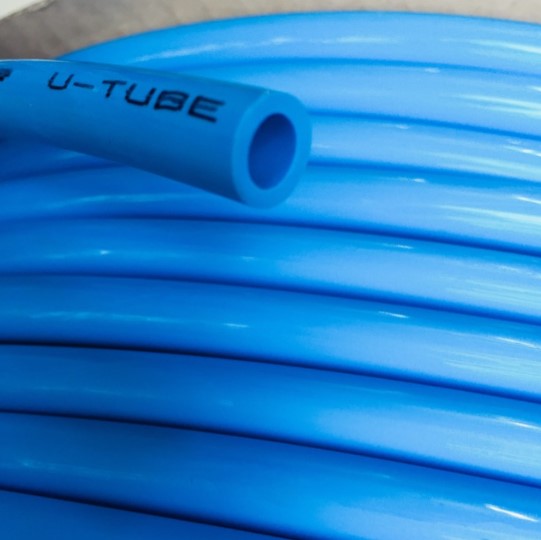

Dây dẫn khí nén

Dây dẫn khí là một thành phần không thể thiếu trong hệ thống van bướm JMV khí nén, nó đóng vai trò quan trong trong việc truyền dẫn khí từ nguồn cung cấp đến bộ truyền động. Chất liệu dây thường được chọn là cao su hoặc nhựa, với đặc tính chịu được áp suất và nhiệt độ cao, đồng thời đảm bảo tính linh hoạt để dễ dàng lắp đặt và sử dụng.

Độ dài và đường kính của dây cần phải được lựa chọn phù hợp để đảm bảo hiệu suất hoạt động của hệ thống và tránh hiện tượng mất áp suất.

Top of Form

Đầu nối nhanh

Đầu nối nhanh khí nén là một phụ kiện giúp kết nối các ống dẫn khí và bộ điều khiển của van bướm JMV khí nén một cách nhanh chóng và dễ dàng. Đặc điểm nổi bật của đầu nối này là khả năng kết nối chỉ trong một thao tác duy nhất, tiết kiệm thời gian và công sức trong quá trình lắp đặt và sửa chữa.

Các loại đầu nối nhanh khí nén, bao gồm đầu nối thẳng, đầu nối chữ L và đầu nối chữ T, mang lại sự linh hoạt cho việc thiết kế và lắp đặt. Đồng thời cũng giúp tối ưu hóa luồng khí và tạo ra một hệ thống mạch khí chắc chắn và hiệu quả.

Top of Form

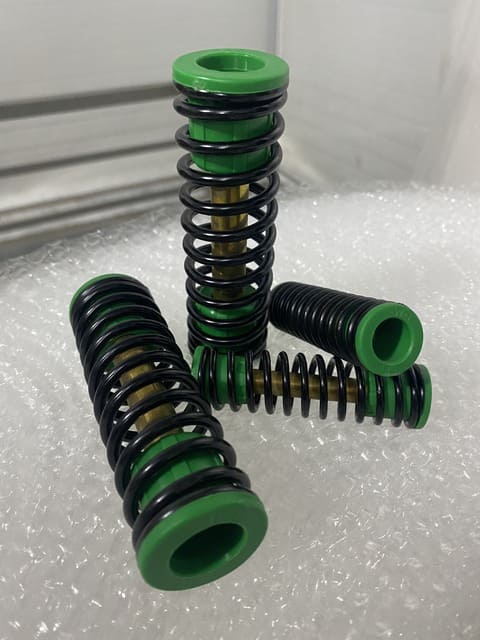

Lò xo đàn hồi

Lò xo đàn hồi là một phụ kiện chỉ được sử dụng trong các van bướm JMV khí nén tác động đơn, bởi vì nó có chức năng tự động đẩy piston quay về vị trí ban đầu. Điểm đặc biệt của lò xo này đó là khả năng được thiết kế để phù hợp với hầu hết mọi bộ truyền động khí nén.

Từ đó mang lại sự linh hoạt cho việc lựa chọn và tích hợp vào hệ thống, giúp tối ưu hóa hiệu suất và đảm bảo hoạt động ổn định của van bướm JMV khí nén trong mọi điều kiện vận hành.

Một số ưu điểm, nhược điểm và ứng dụng của van bướm khí nén JMV

Tiếp theo bài viết, chúng ta sẽ cùng nhau đi khám phá về các ưu điểm nổi bật của dòng van bướm JMV khí nén này, đồng thời cũng sẽ đi tìm hiểu về những nhược điểm mà nó còn tồn tại. Thông qua đó, chúng ta sẽ dễ dàng xác định được van có thể lắp đặt sử dụng phù hợp trong những hệ thống ứng dụng nào.

Ưu điểm nổi bật của van bướm JMV khí nén

Đầu tiên về mặt ưu điểm thì do đây là một loại van công nghiệp điều khiển bằng tự động hóa nên nó sẽ có những nét ưu điểm nổi bật sau đây:

• Van được chế tạo với các bộ phận chất lượng cao và thiết kế chặt chẽ, đảm bảo hiệu suất và độ ổn định trong quá trình vận hành. Các bộ phận hoạt động mạnh mẽ và trơn tru, giảm thiểu sự cố và giúp hệ thống hoạt động một cách an toàn.
• Đây là một trong những thiết bị tự động trong hệ thống, giữ cho lưu lượng chảy luôn ổn định qua ống dẫn. Việc điều chỉnh lưu lượng chảy một cách tự động giúp tối ưu hóa hiệu suất của hệ thống và giảm thiểu sự can thiệp của con người.
• Van bướm JMV khí nén được thiết kế để có thể đóng mở nhanh chóng, nhờ vào cấu trúc đĩa van nhẹ. Qua đó giúp việc điều chỉnh dòng chảy trở nên dễ dàng và linh hoạt, đặc biệt là trong các ứng dụng đòi hỏi thời gian phản ứng nhanh như trong sản xuất và công nghiệp.
• Van có cơ chế hoạt động đơn giản, dễ vận hành và không đòi hỏi bảo trì phức tạp. Giúp giảm chi phí bảo trì và nâng cao hiệu quả vận hành của hệ thống.
• Van bướm JMV điều khiển khí nén này tiêu tốn ít năng lượng khí nén, giúp tiết kiệm chi phí vận hành và làm giảm tác động tiêu hao tài nguyên.
• Sử dụng năng lượng khí nén sạch và thân thiện với môi trường, van bướm JMV khí nén đảm bảo an toàn cao và giảm thiểu tác động đến môi trường.
• Sản phẩm có sẵn trong nhiều kích thước, model, chất liệu và tính năng khác nhau, phù hợp với mọi nhu cầu và điều kiện cụ thể của hệ thống ống dẫn.

Những nhược điểm mà van bướm điều khiển khí nén JMV còn tồn đọng

Bên cạnh những ưu điểm nổi bật trên thì van bướm JMV khí nén vẫn còn tồn đọng một số nhược điểm như:

• Van này thường không phù hợp cho các ứng dụng yêu cầu kích thước nhỏ hơn DN50 do giới hạn về kích thước.
• Quá trình hoạt động có thể tạo ra tiếng ồn lớn, cần phải cân nhắc việc sử dụng giảm thanh để giảm thiểu ảnh hưởng đến môi trường làm việc.
• Do tốc độ mở và đóng nhanh của van, có thể gây ra hiện tượng búa nước và rung động tại đường ống, ảnh hưởng đến hiệu suất và tuổi thọ của hệ thống.

Ứng dụng thực tế của van bướm JMV khí nén trên thị trường

Van bướm JMV khí nén không chỉ được sử dụng trong các ứng dụng cung cấp nước và xử lý nước thải mà còn trong các ngành công nghiệp sản xuất. Dưới đây là một số ứng dụng khác của loại van này:

1. Trong việc sản xuất và xử lý các hóa chất, van được sử dụng để điều khiển lưu lượng và phân phối chất lỏng qua các quy trình sản xuất và cơ sở lưu trữ.
2. Van bướm JMV khí nén được sử dụng để điều khiển lưu lượng khí trong các quy trình sản xuất linh kiện điện tử như việc làm sạch và khử trùng.
3. Trong việc sản xuất và lắp ráp các thành phần ô tô, van điều khiển bằng khí này cũng được sử dụng để điều khiển lưu lượng chất lỏng trong quy trình làm mát, làm sạch và sơn phủ.
4. Được tích hợp vào hệ thống điều hòa không khí để điều khiển lưu lượng và phân phối không khí làm mát hoặc sưởi ấm trong các tòa nhà và khu công nghiệp.
5. Ứng dụng trong các nhà máy sản xuất, chế biến lương thực, thực phẩm để điều khiển lưu lượng chất lỏng trong các quy trình như lên men, lọc và đóng chai.

XNK HT Việt Nam – Địa điểm chọn mua van bướm JMV khí nén đáng tin cậy

Chúng tôi, Công ty TNHH TM & XNK HT Việt Nam, tự hào là đơn vị hàng đầu trong lĩnh vực cung cấp van công nghiệp và phụ kiện ngành nước. Với cam kết mang đến cho khách hàng những sản phẩm chất lượng cao, chính hãng. Chúng tôi nhập khẩu các sản phẩm công nghiệp bao gồm van bướm JMV khí nén từ các nhà sản xuất uy tín trên thế giới.

Nhằm đảm bảo các sản phẩm mà chúng tôi cung cấp đều đạt chuẩn chất lượng cao, đáp ứng được mọi yêu cầu kỹ thuật và tiêu chuẩn quốc tế. Các sản phẩm của chúng tôi được cung cấp với giá cả phải chăng, cùng với đầy đủ giấy tờ chứng nhận chất lượng như Chứng chỉ CO và CQ, catalogue sản phẩm.

Với đội ngũ nhân viên giàu kinh nghiệm và am hiểu sâu sắc về các sản phẩm van công nghiệp. Chúng tôi cam kết cung cấp dịch vụ tư vấn chuyên nghiệp, đầy đủ và chu đáo nhất cho quý khách hàng.

Các bạn cần tư vấn về giá cả hoặc thông tin chi tiết về các sản phẩm van bướm JMV khí nén hoặc bất kỳ thiết bị đo lường công nghiệp nào khác? Hãy liên hệ trực tiếp với chúng tôi để nhận được sự hỗ trợ nhanh chóng và tận tình nhất từ đội ngũ chuyên viên của chúng tôi.

Chân thành cảm ơn sự quan tâm và tin tưởng của quý khách hàng!Top of Form
