Van bướm tay gạt

Van bướm tay gạt

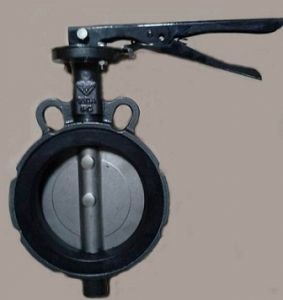

van-buom-tay-gat - ảnh nhỏ  1

Van bướm tay gạt

Đánh giá 17 lượt đánh giá

10.000 VND

- Van bướm tay gạt là dạng van bướm được điều khiển bằng tay gạt hình mỏ vịt (như hình ảnh trên). Tên thường gọi: Van bướm tay gạt, van tay gạt cánh bướm, van bướm tay gạt Hàn Quốc, van bướm tay gạt Trung Quốc,.... - Van bướm tay gạt thường được sử dụng cho các đường ống kích cỡ nhỏ - Van bướm tay gạt có thể đóng mở nhanh chóng, khác biệt so với dòng van bướm tay quay

I. Van bướm tay gạt - Van tay gạt

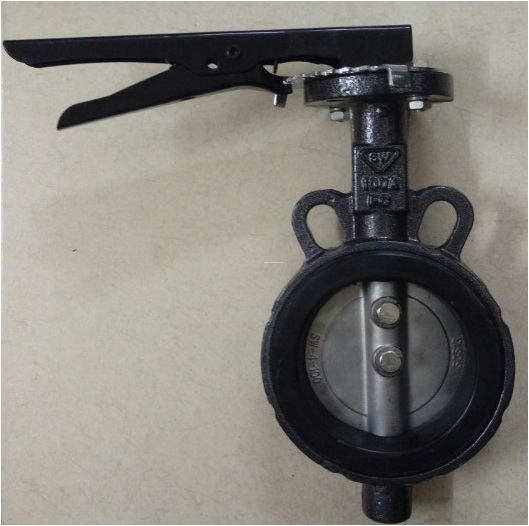

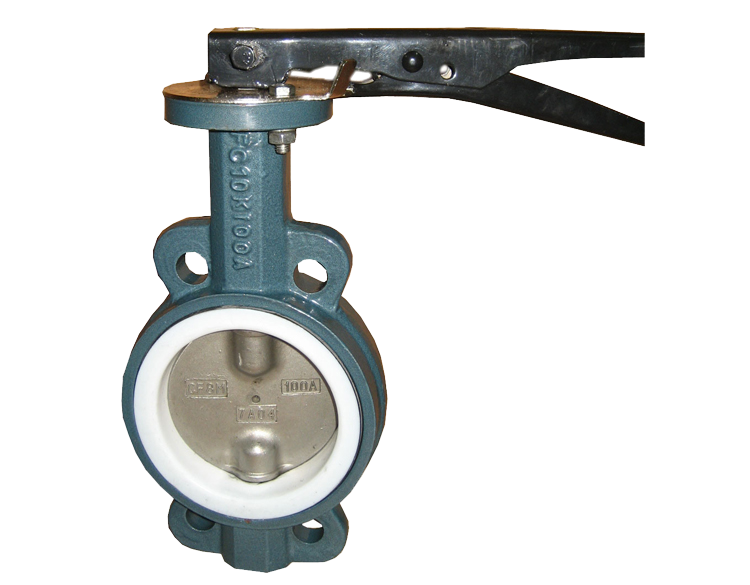

1_2van_buom_tay_gat_dn100

1. Van bướm tay gạt là gì

- Van bướm tay gạt là dạng van bướm được điều khiển bằng tay gạt hình mỏ vịt (như hình ảnh trên). Tên thường gọi: Van bướm tay gạt, van tay gạt cánh bướm, van bướm tay gạt Hàn Quốc, van bướm tay gạt Trung Quốc,....

- Van bướm tay gạt thường được sử dụng cho các đường ống kích cỡ nhỏ

- Van bướm tay gạt có thể đóng mở nhanh chóng, khác biệt so với dòng van bướm tay quay

2. Thông số kĩ thuật

  • Kích cỡ: DN50 - DN900
  • Vật liêu: Thân gang cánh inox, toàn thân inox...
  • Áp lực: PN10, PN16
  • Nhiệt độ: 0 - 150 độ C
  • Tiêu chuẩn: BS, JIS, ANSI, DIN
  • Gioăng làm kín: EPDM, PTFE
  • Môi trường làm việc: Nước, khí, Gas, dầu ....
  • Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan
  • Hãng sản xuất: Samwoo, ARV, AUT, Emico, ShinYi
  • Tình trạng hàng hóa: Luôn có sẵn
  • Chế độ bảo hành: 12 tháng

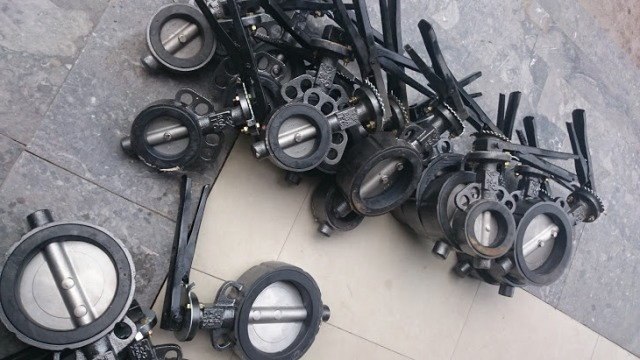

van_buom_tay_gat

II. Cấu tạo và nguyên lý hoạt động của van bướm tay gạt

1. Cấu tạo

Van bướm tay gạt có cấu tạo gồm Thân van, cánh van, đệm van và tay gạt hỗ trợ vận hành van.

  • Thân van: Là phần bên ngoài, bao quanh cánh và đệm van, giúp cố định cánh van. Được làm từ vật liệu inox hoặc bằng gang, có kích cỡ chuẩn theo tiêu chuẩn Jis, BS, DIN hoặc ANSI tùy vào từng loại van bướm.
  • Cánh van: Gang hoặc inox, có dạng đĩa hình tròn, được gắn xoay quanh trục một góc 90 độ, giúp đóng/mở dòng chảy một cách dễ dàng
  • Đệm van: Là bộ phận giúp làm kín van, tránh hiện tượng dòng lưu chất rò rỉ ra bên ngoài, thường thì nó được làm từ cao su EPDM hoặc Teflon PTFE, tùy vào môi trường sử dụng mà chúng ta lựa chọn loại nào cho phù hợp
  • Phần tay gạt: Được gắn trực tiếp vào trục van, có phần đĩa đệm bên dưới giúp chúng ta biết được đang mở van ở góc độ bao nhiêu.

2. Nguyên lý hoạt động

  • Van bướm tay gạt hoạt động nhờ vào lực tác động từ bên ngoài. Khi chúng ta gạt tay gạt của van một góc nhất định, cánh van xoay mà mở ra đúng một góc bằng vị trí định sẵn trên đĩa đệm. Góc mở rộng nhất của van là 90 độ
  • Khi van mở, nó cho phép dòng chảy lưu thông. Tuy nhiên do cánh van nằm trong dòng chảy nên một phần nhỏ nó làm thay đổi dòng chảy trước và sau khi qua van
  • Khi van đóng, cánh van chặn hoàn toàn dòng chảy, nhờ có đệm làm kín mà lưu chất được giữ lại trước van gần như tương đối.
  • Van bướm tay gạt có thể sử dụng cho nhiều môi trường như: Nước, nước thải, hóa chất và cả hơi hay khí gas

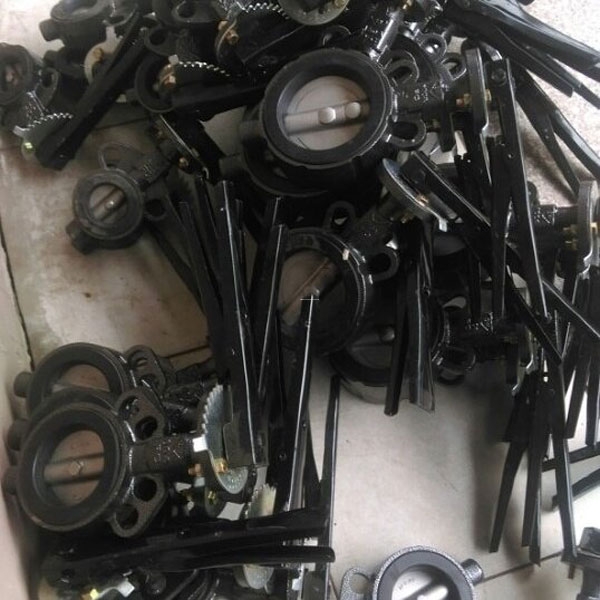

van_buom_tay_gat_han_quoc_kho
