Trong hệ thống đường ống, ngoài việc xả, chặn dòng lưu chất thì các van còn có một nhiệm vụ khác là điều tiết dòng lưu chất. Để điều tiết được dòng lưu chất một cách tốt nhất thì chúng ta thường dùng một thiết bị van đó chính là van cầu.

Vậy van cầu là gì?

Van cầu hay còn gọi là van hơi chữ ngã, van yên ngựa có tên tiếng anh là Globe valve là một loại van được sử dụng để điều chỉnh dòng chảy trong đường ống, bao gồm một đĩa van di chuyển lên xuống để đóng mở. Về cơ chế đóng mở này thì van cầu giống với van cổng.

Van cầu là một van chuyển động tuyến tính và được thiết kế chủ yếu để dừng, mở và điều chỉnh lưu lượng. Đĩa của van cầu có thể mở hoàn toàn lưu lượng hoặc nó có thể đóng hoàn toàn lưu lượng.

Van cầu được đặt tên cho hình dạng cơ thể hình cầu của họ. Hai nửa của thân được ngăn cách bởi một vách ngăn bên trong có một lỗ mở tạo thành một chỗ ngồi trên đó là một đĩa.

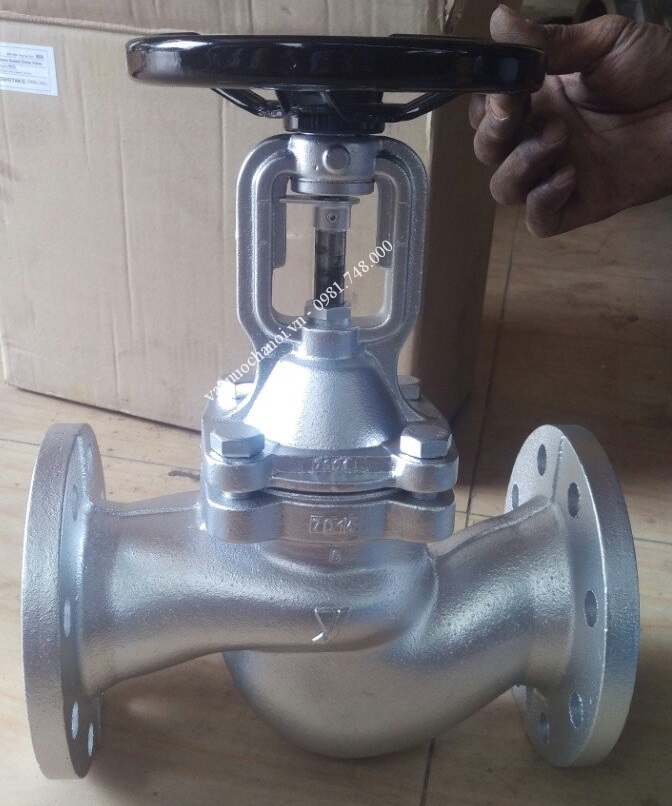

van_cau_thepvan_cau_inox2

Cấu tạo và nguyên lý hoạt động của van cầu

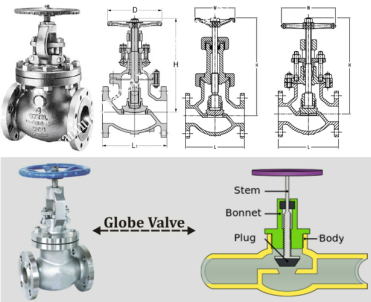

Cấu tạo van cầu

Thân van: Gồm toàn bộ phần thân bên ngoài của van có thể được làm bằng chất liệu đồng, gang, thép, inox, nhựa…

Đĩa van: Đĩa van là bộ phận trực tiếp đóng hoặc ngắt dòng chảy.

Ghế ngồi: Khi đĩa van di chuyển kín ghế ngồi thì van đóng hoàn toàn.

Trục van: Trục van thường được làm bằng inox là bộ phận kết nối giữa đĩa van và bộ phận điều khiển.

Gioăng làm kín: Gioăng có tác dụng làm kín toàn bộ van, tránh bị rò rỉ ra ngoài.

Bộ phận điều khiển van: Bộ phận điều khiển có thể là tay quay, bộ điều khiển điện, bộ điều khiển khí nén… Có tác dụng chính là đóng mở van.

cau_tao_van_cau

Nguyên lý hoạt động của van cầu

Điều khiển đóng mở van bằng vô lăng hoặc bộ điều khiển điện, bộ điều khiển khí nén. Khi vô lăng quay cùng chiều kim đồng hồ thì phần trục kết nối với đĩa van sẽ đẩy đĩa van xuống từ từ đến khi đĩa van ngồi hoàn toàn vào vị trí ghế ngồi. Lúc này van đóng hoàn toàn. Và ngược lại van mở.

Van cầu có thể được bố trí sao cho đĩa đóng lại hoặc cùng hướng của dòng chất lỏng. Khi đĩa đóng theo hướng dòng chảy, động năng của chất lỏng cản trở việc đóng nhưng hỗ trợ mở van. Khi đĩa đóng cùng hướng của dòng chảy, động năng của chất lỏng đóng lại nhưng cản trở việc mở.

Cùng xem video sau để hiểu rõ hơn về nguyên lý hoạt động của van cầu:

Ưu, nhược điểm của van cầu

Ưu điểm của van cầu

Đóng ngắt tốt hơn so với van cổng.

Ít bị hao mòn ghế và đĩa.

Dễ dàng sữa chữa vì các bộ phận có thể tháo rời.

Hoạt động nhanh so với van cổng do chiều dài hành trình ngắn hơn.

Khả năng tiết lưu tốt.

Van chịu áp lực làm việc cao hơn.

Van sử dụng tốt cho hơi nóng.

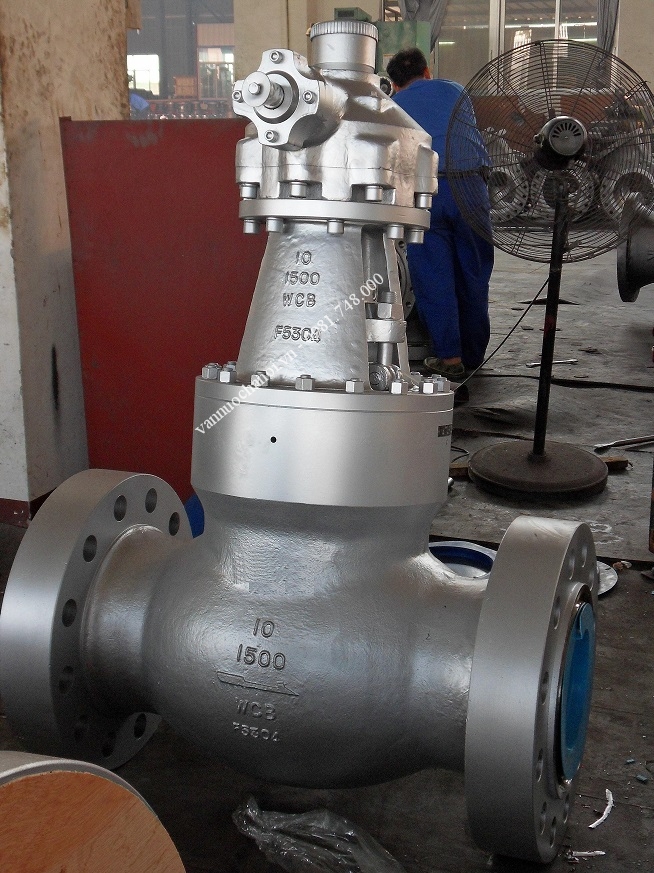

van_cau_hoivan_cau_chiu_ap_luc_cao4

Nhược điểm của van cầu

Yêu cầu lực tác động lớn hơn van cổng.

Giá thành cao hơn các dạng van khác.

Giảm áp suất lơn hơn.

Độ nặng lớn hơn các van khác.

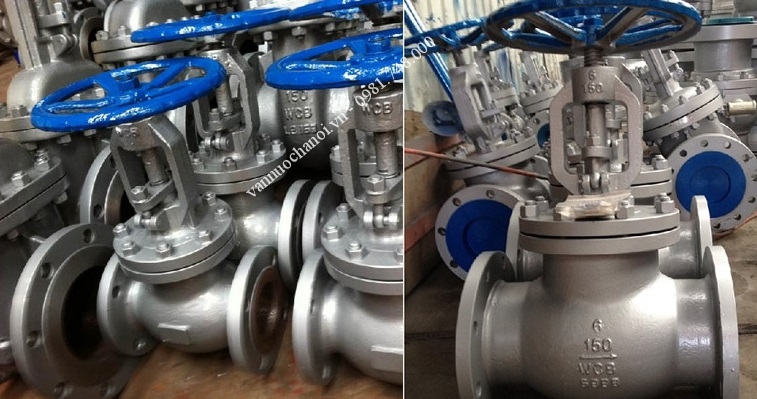

van_cau_dang_bau

Ứng dụng của van cầu

  • Hệ thống nước làm mát nơi dòng chảy cần được điều tiết
  • Hệ thống dầu nhiên liệu nơi dòng chảy được điều tiết và độ kín nước là rất quan trọng
  • Lỗ thông hơi cao và cống thoát nước thấp khi kín nước và an toàn là những cân nhắc chính
  • Nước cấp, thức ăn hóa học, hệ thống thoát khí ngưng và trích xuất
  • Lỗ thông hơi nồi hơi và cống, lỗ thông hơi chính và cống thoát nước, và cống thoát nước nóng
  • Con dấu tuabin và cống
  • Hệ thống dầu bôi trơn tuabin

van_cau_inox1

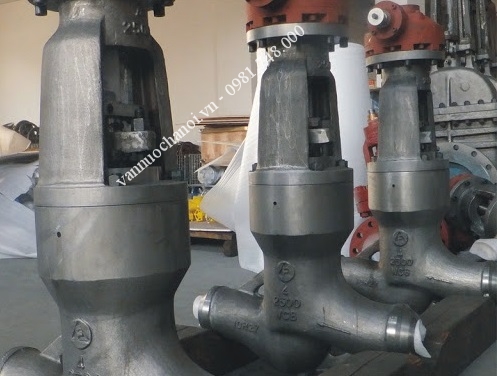

Vì sao van cầu lại được sử dụng cho hơi nóng ( Van cầu hơi, van hơi ).

Van cầu là một trong những van tốt nhất để điều chỉnh / tiết lưu so với các van khác, nơi hơi nước có thể thường xuyên làm vỡ và làm rách van.

Phần gioăng làm kín của các dạng van khác không chịu được nhiệt độ trên 200 độ C.

Lưu lượng hơi chảy qua đường ống vô cùng lớn nên cần van tiết lưu tốt như van cầu.

van_cau_chiu_ap_luc_cao1

Phân loại van cầu

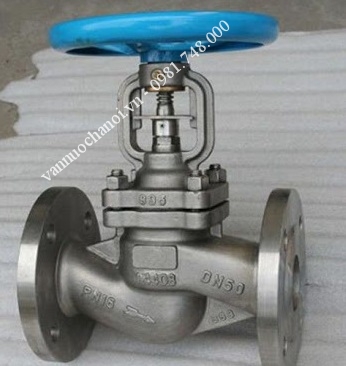

Van cầu inox

Chất liệu bằng thép không gỉ 201, 304, 316 giúp van chịu được môi trường hóa chất và nhiệt độ cao. Ngoài ra van khá phù hợp với các môi trường lạnh, nhiệt độ âm. Chất liệu inox là chất liệu tốt nhất của van cầu nên giá thành cũng khá là cao.

van_cau_inox

Van cầu thép

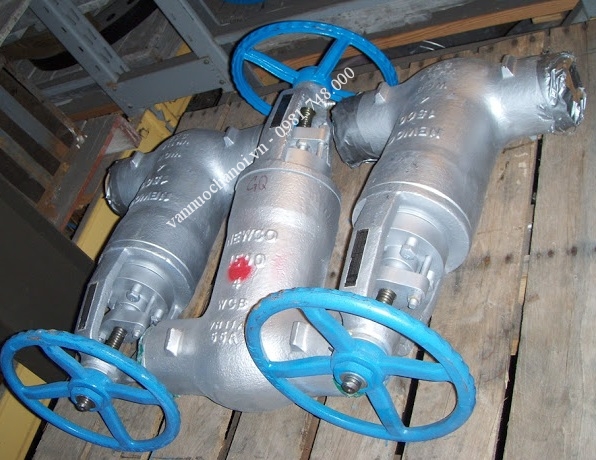

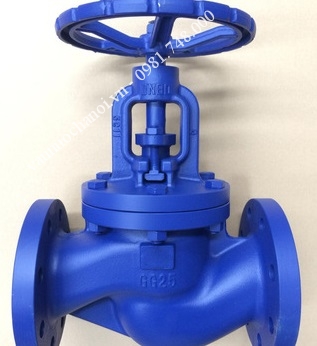

Van cầu thép dùng cho hệ xăng, dầu, hơi nóng, dầu nóng, gioăng làm kín của van thép có thể bằng BELLOW. Giá thành van thép cũng khá là cao. Van thường có các kích thước từ nhỏ đến lớn như: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500…

van_cau_chiu_ap_luc_cao2

Van cầu đồng

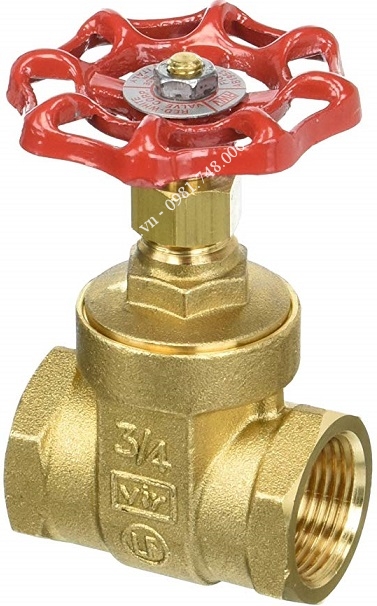

Van được làm bằng chất liệu đồng dùng cho các môi trường hơi, nước thông thường. Van hơi bằng đồng chỉ phổ biến dạng nối ren với các kích thước nhỏ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100…

van_cau_dong3

Van cầu gang

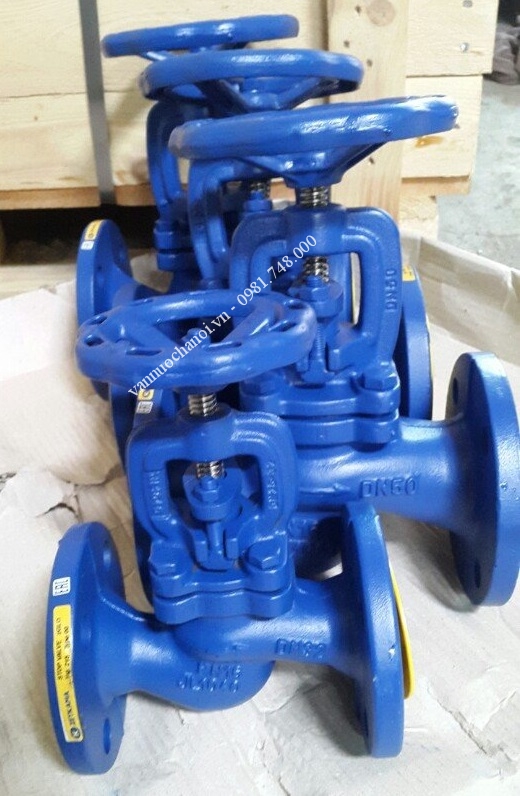

Chất liệu gang giúp giảm thiểu chi phí van dùng cho môi trường nước, dầu lạnh…Van gang có các kích thước vừa và lớn từ DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000…

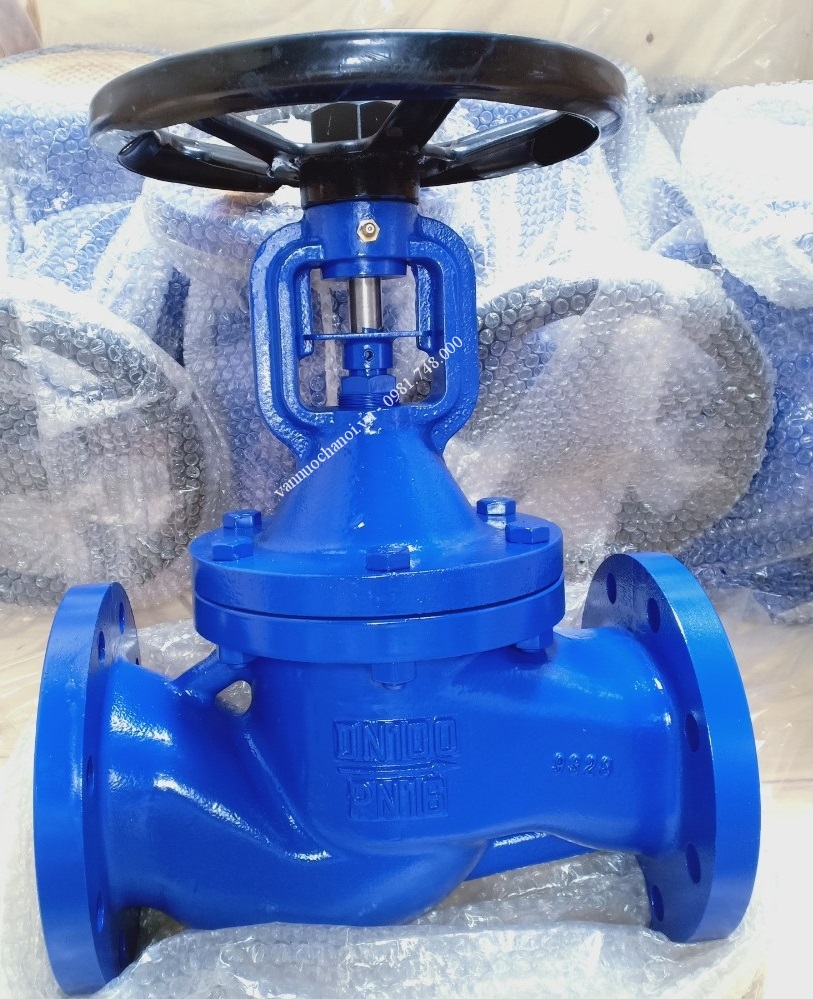

van_cau3

Van cầu nhựa

Loại van này hiếm, chuyên dùng cho hóa chất, bazo, muối… Van thường được làm bằng chất liệu nhựa PVC, uPVC, cPVC, PPR, PPH… Van chỉ có các size vừa và nhỏ đến DN100.

van_cau_pvc3

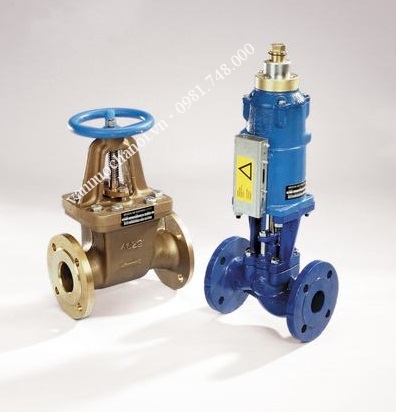

Van cầu điều khiển điện

Để thuận tiện cho việc vận hành, cùng với việc dễ dàng hơn trong việc điều tiết dòng lưu chất, giảm thiểu chi phí nhân công vận hành thì người ta thường tự động hóa van cầu. Van được tự động hóa điều khiển đóng mở bằng điện 24v, 110v, 220v, 380v. Có chức năng điều tiết đóng mở thông qua tủ PLC.

van_cau

Van cầu điều khiển khí nén

Cũng giống như van cầu điều khiển điện, van điều khiển khí nén cũng là dòng van tự động hóa. Ưu điểm của dòng van khí nén là an toàn, dễ sử dụng, dễ dàng bảo dưỡng và sửa chữa.

van_cau_3_nga_dieu_khien_dien

Van hơi chữ Y

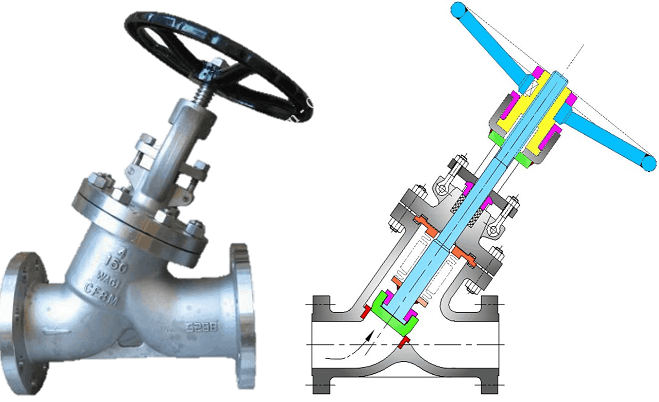

Thiết kế kiểu chữ Y là một giải pháp cho vấn đề sụt áp cao trong các loại van chữ ngã. Trong loại này, chỗ ngồi và thân van được đặt ở góc khoảng 45 ° so với trục ống. Van chữ  Y được sử dụng trong áp suất cao và các ứng dụng quan trọng khác khi giảm áp suất.

van_cau_chu_y

Van cầu dạng góc

Van cầu góc quay hướng dòng chảy 90 độ mà không cần sử dụng cút ống. Đĩa mở ngược dòng chảy. Loại van cầu này cũng có thể được sử dụng trong điều kiện dòng chảy dao động, vì chúng có khả năng xử lý hiệu ứng trượt, hiệu ứng búa nước.

van_cau_dong2

Van hơi chữ ngã

Đây là dạng van phổ biến nhất, được sử dụng nhiều nhất, Van có thiết kế hình chữ ngã, chữ Z. Vách ngăn hình chữ Z bên trong thân hình cầu chứa ghế ngồi. Sự sắp xếp chỗ ngồi theo chiều ngang của ghế cho phép trục và đĩa di chuyển theo phương vuông góc với trục ống.

van_cau_gang_2

Van cầu dạng bầu

Thiết kế dạng bầu này chỉ được sử dụng cho các size nhỏ và vừa, nó có cấu tạo tương đối giống với van dạng chữ ngã.

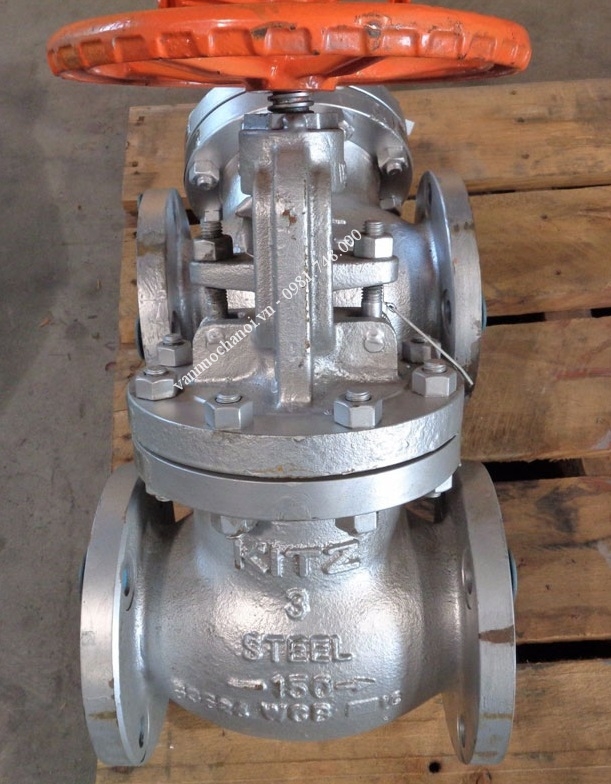

van_cau_kitz

Giá van cầu, báo giá van cầu

Hiện nay van cầu có rất nhiều chủng loại, tùy thuộc vào kinh phí và yêu cầu kỹ thuật, môi chất mà chúng ta sẽ chọn lựa một dạng van phù hợp nhất.

Để nhận báo giá về các sản phẩm van hơi xin vui lòng liên hệ trực tiếp với chúng tôi qua số HOTLINE: 039.357.3904 – Mr. Trung. Tại đây Trung sẽ tư vấn kỹ hơn cho các bạn về thông số kỹ thuật, vật liệu cần dùng, giá thành van…
