Van dao điều khiển khí nén

Giới thiệu chung về van dao điều khiển khí nén

Van dao điều khiển khí nén hay van xẻng điều khiển khí nén, van đĩa điều khiển khí nén là dạng van đóng mở tự động bằng áp lực khí nén 3 – 8 bar. Không giống như van bi điều khiển khí nén hay van bướm điều khiển khí nén có pitong quay ngang để đóng mở mà van dao khí nén đóng mở theo chu trình thẳng đứng. Đĩa van đóng mở theo kiểu cắt ngang dòng lưu chất từ trên xuống dưới. Việc đóng mở van dao khí nén diễn ra một cách từ từ dễ sử dụng.

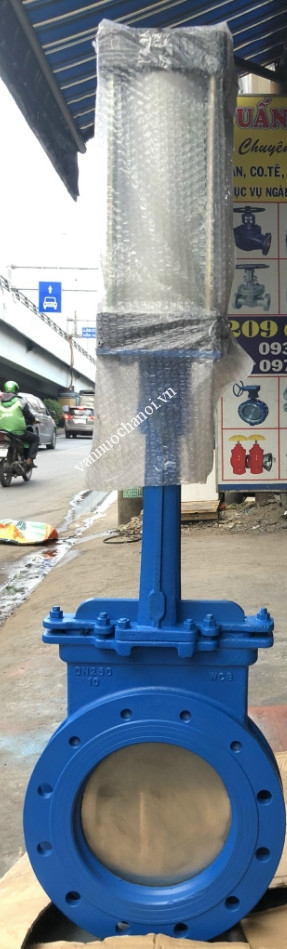

van_dao_thep_dieu_khien_khi_nen1

Cấu tạo và nguyên lý hoạt động của van dao điều khiển khí nén

Cấu tạo của van dao điều khiển khí nén

Van dao có cấu tạo gồm hai phần chính là phần van cơ và phần điều khiển khí nén. Hai phần này được sản xuất riêng biệt và được lắp ráp tại nhà máy ở Việt Nam.

Phần van cơ

 Phần van dao cơ được làm bằng thép, inox, thân thép đĩa inox và thân gang đĩa inox. Phần van cơ bao gồm các bộ phận sau:

Thân van: Thân van được làm bằng inox 304, inox 316, gang, thép.

Đĩa van : Đĩa van, hay lưỡi dao thông thường sẽ được làm bằng inox, hoặc thép.

Trục van: Trục van dao cơ được làm bằng inox hoặc thép không gỉ có độ cứng cao.

Gioăng làm kín: Van dao khí nén có hai kiểu làm kín là làm kín bằng gioăng Teflon và làm kín bằng gioăng thép. Loại gioăng thép chịu được nhiệt độ và áp lực cực cao.

Phần điều khiển: Thông thường van sẽ được điều khiển bằng khí nén hoặc tay quay. Ở các công trình nhà máy thủy điện, nhiệt điện thường điều khiển van bằng điện.

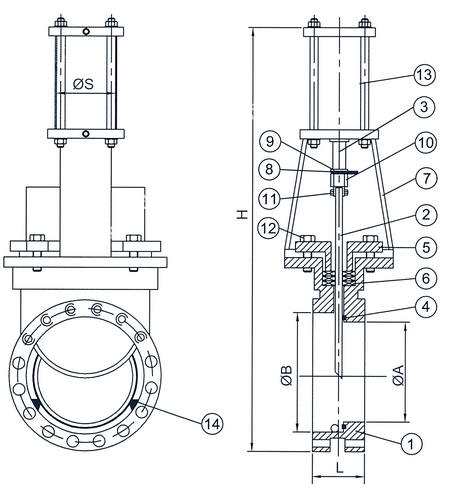

ban_ve_van_dao_dieu_khien_khi_nen3

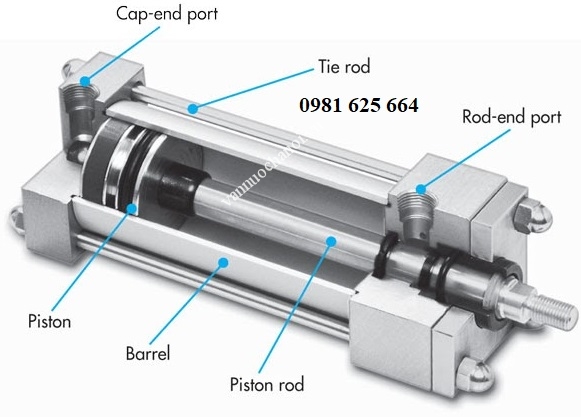

Bộ điều khiển khí nén (xi lanh khí nén).

Đây là bộ phận điều khiển đóng mở van dao khí nén có cấu tạo gồm 7 phần chính:

  1. Trục Pistong
  2. Chân gắn kết
  3. Ống xi lanh
  4. Đệm piston
  5. Nắp
  6. Đầu đệm van
  7. Cổng khí nén.

cau_tao_xi_lanh_khi_nen

Nguyên lý hoạt động của van dao điều khiển khí nén

Khi cấp lượng khí nén vào cổng A thì pistong sẽ đẩy phần trục van xuống tạo ra cơ chế mở van. Ngược lại khi cấp khí nén vào cổng B thì piston sẽ kéo trục van lên và tạo cơ chế van đóng.

Ưu điểm và ứng dụng của van dao điều khiển khí nén

Ưu điểm của van cổng dao điều khiển khí nén

  • Van đóng mở nhanh.
  • Không gian lắp đặt hẹp, không gian của van trong đường ống cũng khá là hẹp.
  • Van dao khí nén được làm kín bằng đĩa kim loại nên cắt được các vật chất rắn.
  • Sử dụng cho các lưu chất rắn, nhọn, nhớt.
  • Lưỡi van di chuyển lên xuống nên gần như áp lực lưu chất không tác động vào việc đóng mở van.
  • Khi mở van thì lưỡi van rút hết lên trên nên đĩa van không cản dòng lưu chất chảy qua.

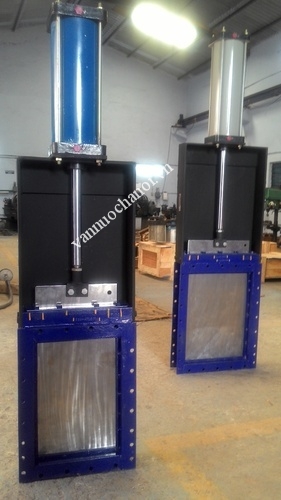

van_dao_dieu_khien_khi_nen6

Ứng dụng của van cổng dao điều khiển khí nén

  • Van được ứng dụng nhiều trong các hệ thống nhà máy xi măng, trạm trộn.
  • Van được sử dụng nhiều trong các hệ thống xử lý bùn.
  • Được dùng trong các nhà máy sản xuất đá.
  • Sử dụng trong các hầm mỏ công nghiệp.
  • Sử dụng nhiều trong các nhà máy thủy điện, nhiệt điện.
  • Dùng nhiều trong các nhà máy giấy.
  • Ứng dụng trong các nhà máy mía đường.
  • Ứng dụng trong các nhà máy bột.
  • Dùng cho các nhà máy sản xuất nhựa.
  • Dùng trong các nhà máy gỗ.
  • Được dùng nhiều trong các bồn, bể chứa…

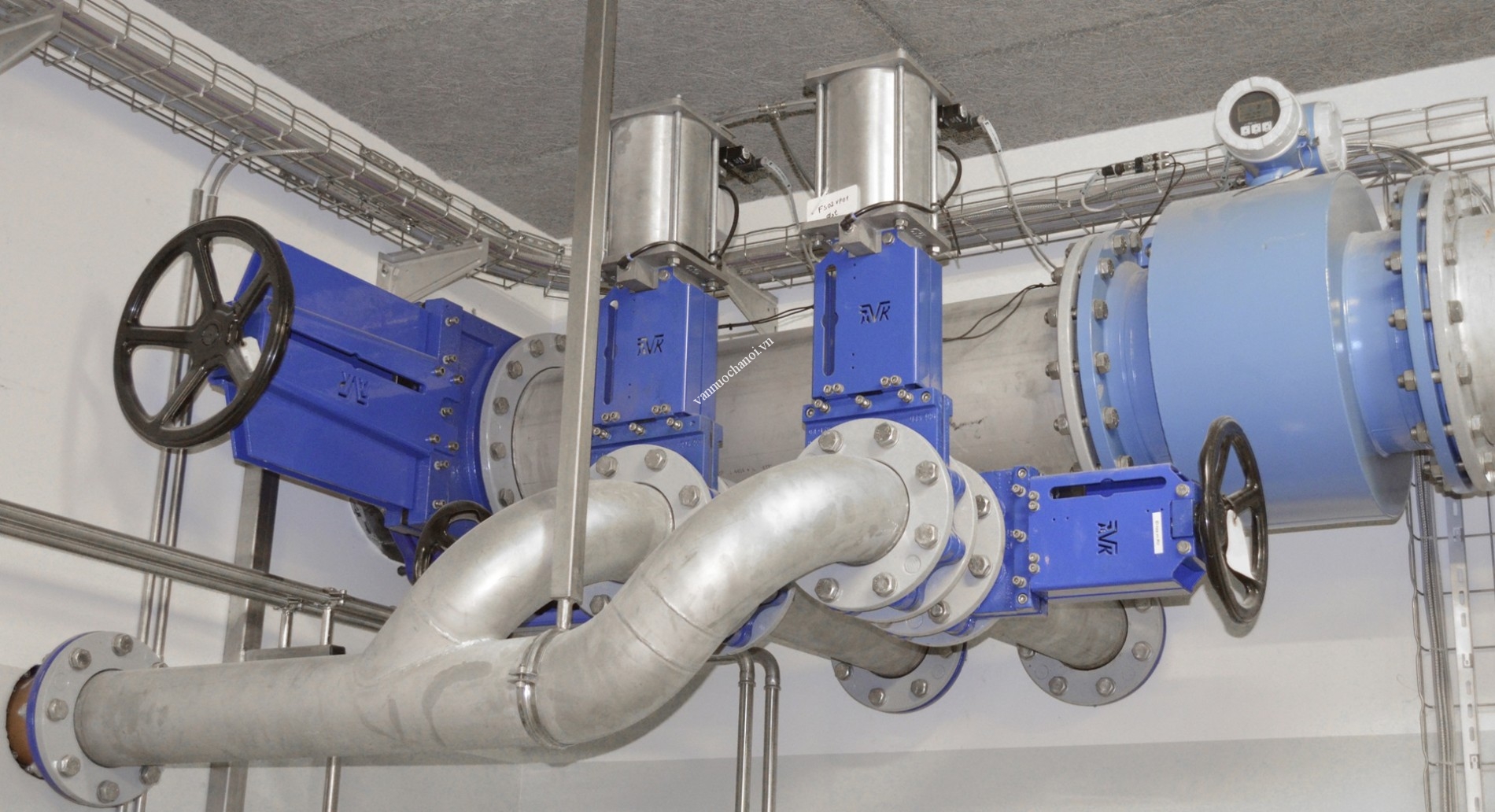

lap_dat_van_dao_dieu_khien_khi_nen

Phân loại van dao điều khiển khí nén

Van dao thép điều khiển khiển khí nén

Đây là dòng van được làm bằng vật liệu thép chịu được áp lực và nhiệt độ cao. Van dao thép khí nén có giá thành rẻ hơn nhiều so với van dao inox điều khiển khí nén. Van dao thép điều khiển khí nén được sử dụng nhiều trong các nhà máy xi măng, nhà máy giấy, nhà máy quặng thép.

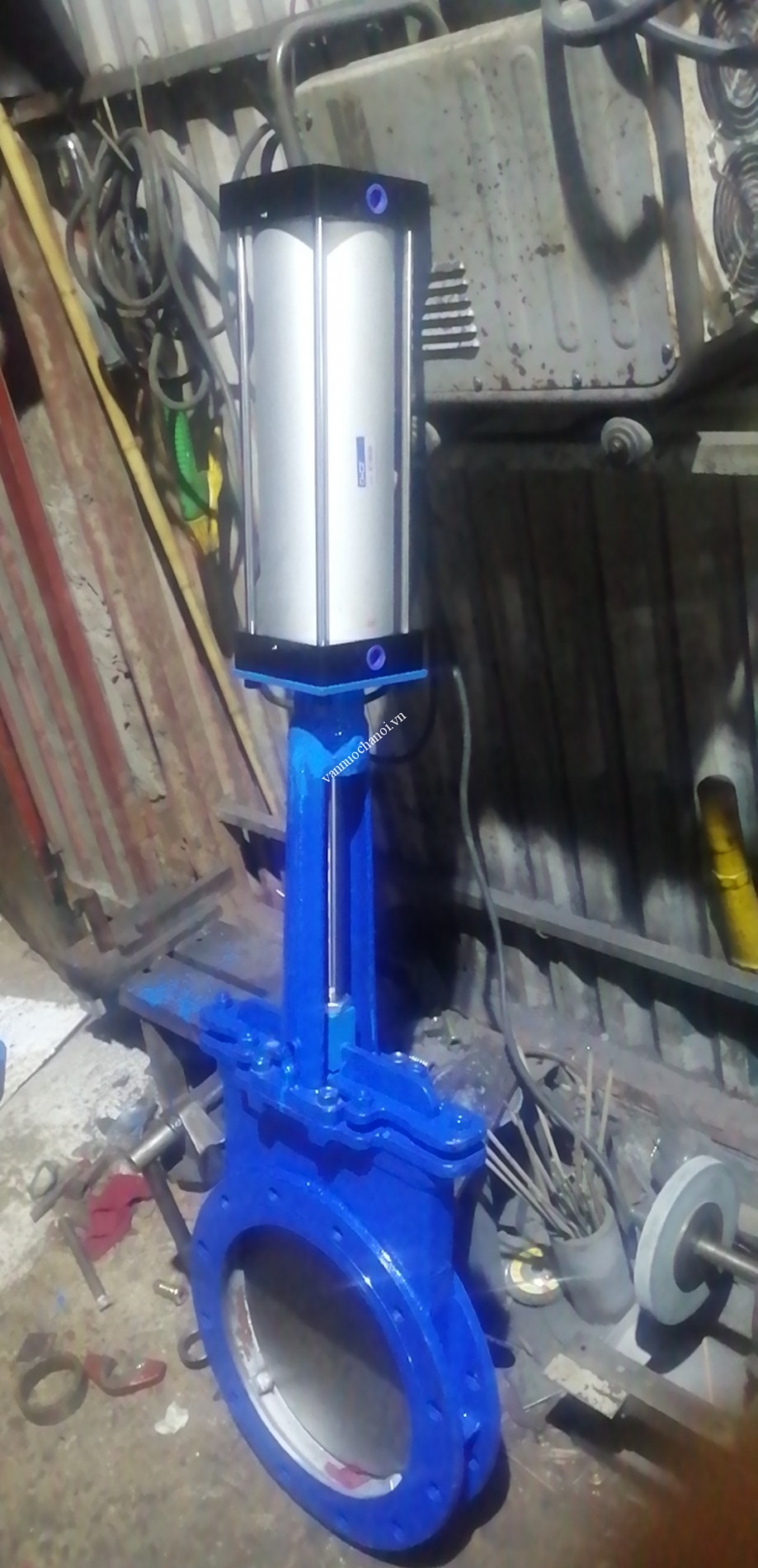

van_dao_thep_dieu_khien_khi_nen

Van dao inox điều khiển khí nén

Chất liệu inox chống ăn mòn, oxy hóa tốt hơn nhiều so với chất liệu thép. Van dao inox điều khiển khí nén có giá thành đắt hơn van dao thép điều khiển khí nén. Van thường được sử dụng trong các hệ thống xử lý nước thải.

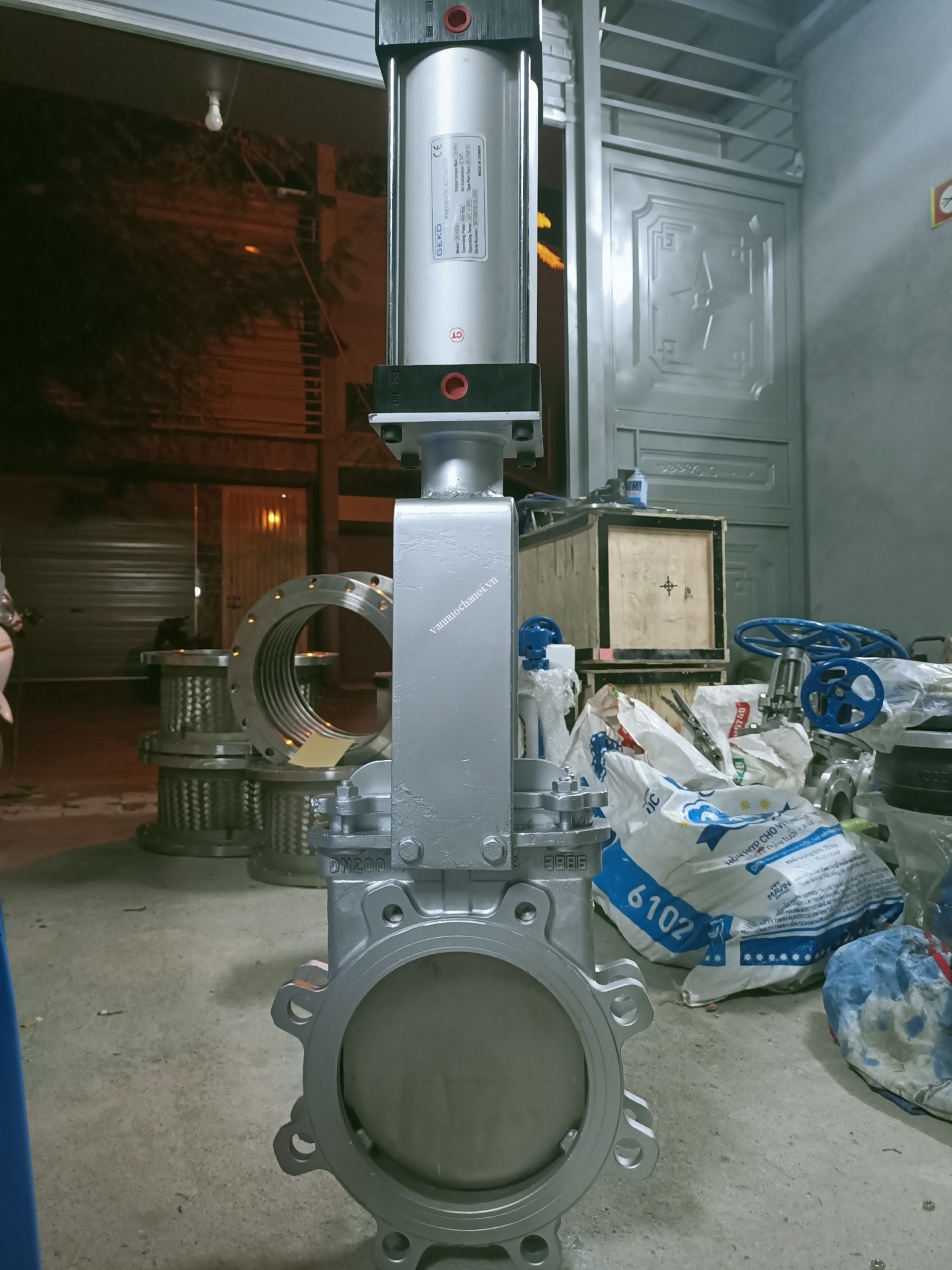

van_dao_inox_dieu_khien_khi_nen

Lưu ý khi lắp đặt van dao điều khiển khí nén

Trước tiên hãy kiểm tra khoang van và bề mặt làm kín không được cho bụi bẩn hoặc cát đá bám vào. Van dao khí nén thường được lắp đặt theo chiều ngang trong đường ống.

Các bulong của từng bộ phận van dao phải được siết chặt đồng đều.

Kiểm tra các các mặt của van dao và bộ điều khiển khí nén phải được ép chặt đảm bảo việc đóng mở van không xảy ra sự cố.

Trước khi lắp van người sử dụng phải kiểm tra kiểu van, kích thước kết nối, và chú ý đến hướng dòng chảy của môi chất để đảm bảo phù hợp với yêu cầu của van.

Khi lắp đặt van người sử dụng phải giành không gian cần thiết cho ổ van.

Việc đấu dây với thiết bị truyền động khí phải được thực hiện theo sơ đồ đấu dây.

Van cổng dao khí nén phải được bảo dưỡng thường xuyên để tăng tuổi thọ cho van.

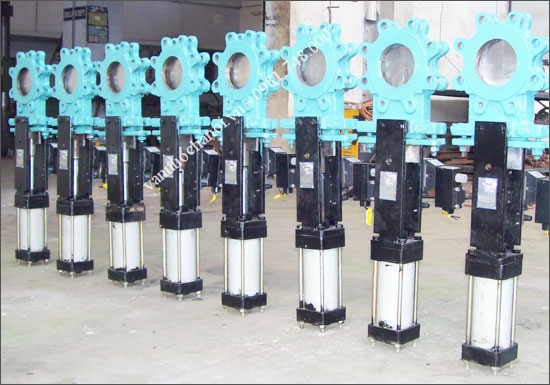

van_dao_dieu_khien_khi_nen2

Hướng dẫn lắp đặt van dao điều khiển khí nén

Việc lắp đặt van dao khí nén cần tuân thủ các yêu cầu nghiêm ngặt của hệ thống và đáp ứng được ba bước cơ bản sau:

Bước 1 : Công tác chọn van

Công tác chọn van vô cùng quan trọng bởi việc lắp đặt và thay thế van dao tốn rất nhiều công sức và chi phí. Vậy nên chúng ta cần chọn van dao khí nén theo các tiêu chí sau:

Chọn chất liệu van phù hợp với môi trường sử dụng.

Chọn kích thước van phù hợp với kích thước đường ống.

Chọn xuất xứ của van đáp ứng với yêu cầu của nhà máy.

Khi đã chọn van xong xuôi thì chúng ta tiến hành đến bước 2.

Bước 2 : Công tác chuẩn bị

Chuẩn bị van.

Chuẩn bị gioăng làm kín, bulong đai siết.

Chuẩn bị hệ thống khí và dây khí.

Chuẩn bị dụng cụ lắp đặt như cờ lê, mỏ lét, kiềm, dao cắt, tuốc nơ vít…

Chuẩn bị bích chờ đã được hàn sẵn vào đường ống.

Chuẩn bị nhân công lắp đặt van.

Bước 3 : Công tác lắp đặt van

Trước khi lắp đặt van cần chú ý phải dừng hoạt động đối với đường ống lắp đặt.

Sau đó tiến hành làm sạch hệ thống đường ống.

Van dao khí nén có thiết kế lắp bích vậy nên chúng ta đưa hai gioăng, đệm làm kín vào hai bên đầu bích chờ. Sau đó đưa van vào giữa hai bích chờ tránh không làm xê dịch gioăng làm kín. Tiếp đó ta tiến hành lắp bulong vào  và xiết van dần theo kiểu sole nhau để van vào đều hơn.

Khi đã lắp đặt van xong xuôi chúng ta đấu nối dây khí vào, dây khí có thể nối trực tiếp hoặc là có thể nối thông qua van điện từ chia khí.

Sau khi lắp đặt van xong ta tiến hành test thử và đưa van vào vận hành.

van_dao_dieu_khien_khi_nen4

Địa điểm cung cấp van dao điều khiển khí nén

Van dao khí nén hay van dao điều khiển khí nén được sử dụng nhiều trong các môi trường chất rắn, môi trường bùn, nhà máy giấy… Nên việc chọn lựa van là việc vô cùng quan trọng. Hiện nay công ty TNHH TM & XNK HT Việt Nam đang là đơn vị cung cấp van dao điều khiển khí nén chất lượng cao có giá thành rẻ nhất. Các sản phẩm của công ty cấp ra thị trường có bao gồm phiếu bảo hành, giấy chứng nhận chất lượng và chứng nhận xuất xứ : CO,CQ.

Để mua sản phẩm van dao khí nén chất lượng cao, giá thành rẻ xin vui lòng liên hệ trực tiếp với công ty TNHH TM & XNK HT Việt Nam qua SĐT: 0981 625 643 – Gặp Mr. Dũng để được tư vấn một cách tận tình nhất.
