Van điều khiển điện | Van điều khiển bằng điện | ON/OFF – Tuyến tính

Van điều khiển điện là một dạng van tự động hóa được thay thế toàn bộ các kiểu vận hành bằng cơ tay thông thường bằng một động cơ điện có khả năng làm dịch chuyển đĩa ( cánh ) van. Nhờ vào đó mà người vận hành không cần phải chi quá nhiều sức lực cho mỗi lần muốn điều khiển đóng hoặc mở van.

Bài viết này sẽ đi sâu vào cấu tạo, nguyên lý hoạt động, và những ứng dụng thực tiễn của van điều khiển điện, nhằm giúp bạn đọc có cái nhìn toàn diện và hiểu rõ hơn về loại thiết bị này. Hãy cùng theo chân XNK HT Việt Nam chúng tôi đi tìm hiểu chi tiết về dòng van tự động này nhé.

Giới thiệu chung về dòng van điều khiển bằng điện

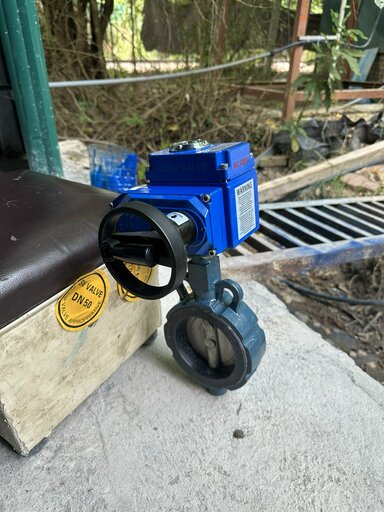

Van điều khiển điện – Electric Control Valve hay van điều khiển bằng điện là một kết quả hoàn hảo của sự kết hợp giữa phần van cơ với 1 động cơ điện cao cấp. Động cơ điện này có chức năng chuyển đổi năng lượng điện thành năng lượng cơ học sau đó truyền xuống trục van, cánh van để làm thay đổi trạng thái làm việc của chúng.

van_buom_dieu_khien_dien_dang_kep_wafer

Động cơ này có thể hết hợp được với nhiều loại van công nhiệp có vật liệu và tính chất khác nhau như van bi, van bướm, van cổng, van cầu,.... Với lợi thế này, nó đáp ứng được với hầu hết mọi nhu cầu sử dụng của người vận hành cũng như đáp ứng được với mọi điều kiện làm việc trong từng hệ thống ứng dụng cụ thể.

Một điểm đặc biệt khác của dòng van điều khiển điện này đó là ở phần động cơ điện được thiết kế với khả năng tích hợp được nhiều nguồn điện áp khác nhau như 24VDC, 220VAC và cả 380V. Bên cạnh đó, với 2 dạng hoạt động chính là ON/OFF và tuyến tính cũng góp phần giúp cho chúng trở nên phổ biến nhất so với các dòng van tự động hóa khác.

Thông số kỹ thuật chung của van điều khiển điện

Dưới đây là một vài thông số kỹ thuật cơ bản của van điều khiển bằng điện này, mời các bạn cùng tham khảo qua nhé.

  • Model: GKE003 – GKE200.
  • Kết hợp với: Van bi, van cổng, van cầu, van bướm,...
  • Vật liệu đầu khí: Hợp kim nhôm.
  • Điện áp sử dụng: 24v, 220v, 380v.
  • Hỗ trợ: Tay quay.
  • Dạng: ON/OFF, tuyến tính.
  • Vật liệu van cơ: Gang, inox, nhựa, thép,...
  • Kích thước van: DN15 – DN500.
  • Kiểu kết nối: Ren, mặt bích, kẹp bích, tai bích,....
  • Tiêu chuẩn:
  • Nhiệt độ trung bình: -20 ~ 220 độ C.
  • Áp suất làm việc: PN10, PN16, PN25,...
  • Ứng dụng: Nước sạch, nước thải, hơi nóng, khí nén, hóa chất, dung dịch,....
  • Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Malaysia,....

Một số hình ảnh thực tế van điều khiển điện tại XNK HT Việt Nam

Hình ảnh thực tế là yếu tố quan trọng và cần thiết giúp khách hàng hiểu rõ về sản phẩm van điều khiển điện. Những hình ảnh này cho phép khách hàng dễ dàng nhận diện hình dạng, kiểu dáng, chất liệu và màu sắc của van.

Để quý khách hàng có cái nhìn chi tiết và cụ thể hơn, XNK HT Việt Nam xin trân trọng giới thiệu một số hình ảnh thực tế của các loại van điều khiển điện ngay dưới đây. Những hình ảnh này được chụp trực tiếp tại kho hàng của chúng tôi, nhằm mang đến cho quý khách cái nhìn chân thực nhất về sản phẩm.

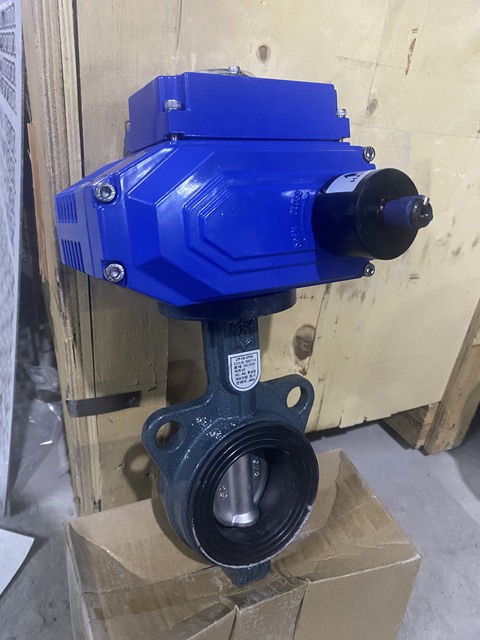

van_buom_gang_dieu_khien_dien_3
Van bướm JMV điều khiển điện

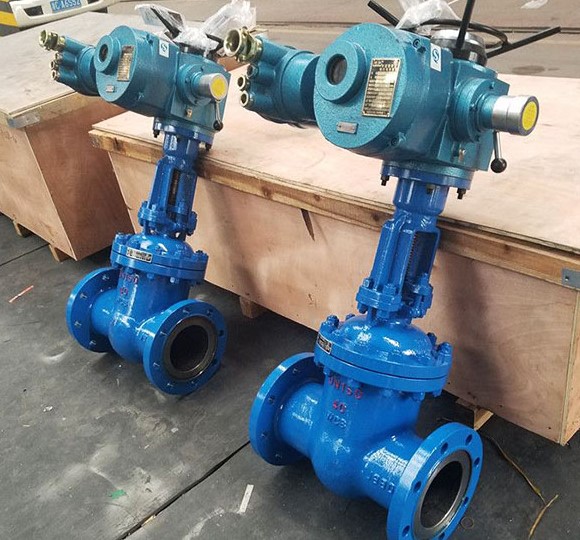

van_cong_dieu_khien_dien_12
Van cổng điều khiển điện

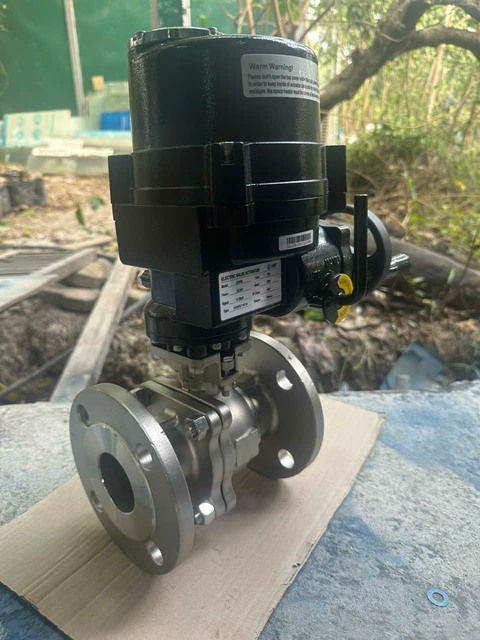

van_bi_dieu_khien_dien_12
Van bi inox mặt bích điều khiển điện

Cấu tạo và nguyên lý hoạt động của van điều khiển bằng điện

Với việc nhận biết sản phẩm thông qua các hình ảnh thực tế thôi là cũng chưa đủ để quý khách hàng có thể hiểu rõ hết được tính năng và công dụng của nó là như thế nào. Mà bên cạnh đó, chúng ta cần phải đi tìm hiểu sâu về cấu tạo của van điều khiển điện và nguyên lý hoạt động của loại van điện này là như thế nào.

Cấu tạo chung của van điều khiển điện

Trước tiên về cấu tạo thì mặc dù loại van điều khiển bằng điện này được sản xuát và sử dụng với nhiều loại khác nhau nhưng đều có một cấu tạo chung từ 2 phần bao gồm: Phần động cơ điện và phần van cơ. Sự phối hợp nhịp nhàng của 2 phần này giúp tối ưu hóa hiệu suất của hệ thống, đảm bảo sự an toàn và ổn định trong quá trình vận hành.

1.Phần động cơ điện.

Phần động cơ trong van điều khiển điện là một thành phần cực kỳ quan trọng, chịu trách nhiệm tạo ra lực momen xoắn để đóng mở van. Đặc biệt, bộ đầu điện được thiết kế để xoay góc 90 độ trong quá trình đóng mở van, tạo điều kiện linh hoạt cho vận hành của hệ thống. Các bộ phận cấu tạo nên động cơ điện bao gồm:

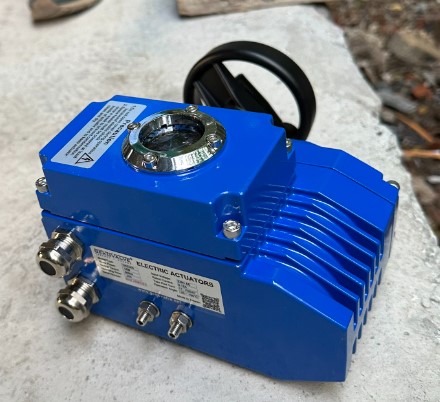

dong_co_dien_geko

  1. Thân vỏ động cơ điện:
    • Vật liệu: Thân vỏ được chế tạo từ hợp kim nhôm, mang lại độ bền và khả năng chịu lực tốt.
    • Lớp phủ: Phủ một lớp sơn Epoxy chống thấm nước và chống ăn mòn, giúp bảo vệ động cơ khỏi các tác động từ môi trường như độ ẩm, hóa chất, và bụi bẩn.
    • Chức năng: Bảo vệ các bộ phận bên trong động cơ khỏi các yếu tố gây hại từ môi trường bên ngoài, đảm bảo độ bền và tuổi thọ của hệ thống.
  2. Động cơ:
    • Chức năng: Chuyển đổi năng lượng điện thành năng lượng cơ học để truyền đến trục van, thực hiện việc xoay góc hoặc nâng lên – hạ xuống của đĩa (cánh) van.
    • Đặc điểm: Động cơ phải đủ mạnh để tạo ra lực cần thiết cho việc vận hành van một cách chính xác và hiệu quả, ngay cả trong các điều kiện khắc nghiệt.
  3. Hộp số và bánh răng trợ lực:
    • Chức năng: Truyền động xoay từ động cơ đến trục van, đảm bảo sự chuyển động mượt mà và ổn định.
    • Cấu tạo: Bao gồm các bánh răng được thiết kế để tăng cường lực và giảm tốc độ, giúp điều khiển van một cách chính xác và ổn định.
    • Bảo dưỡng: Yêu cầu bảo dưỡng định kỳ để đảm bảo các bánh răng hoạt động trơn tru và không bị mài mòn.
  4. Bản mạch kết nối:
    • Chức năng: Nhận và truyền tín hiệu điều khiển từ người vận hành đến động cơ của van điều khiển điện.
    • Đặc điểm: Đảm bảo tín hiệu điều khiển được truyền tải chính xác và kịp thời, đảm bảo sự đồng bộ giữa việc điều khiển và hoạt động của van.
    • Kết nối: Thường bao gồm các đầu nối chắc chắn để đảm bảo sự liên lạc thông suốt và giảm thiểu nguy cơ mất kết nối.
  5. Tay quay:
    • Chức năng: Là bộ phận dự phòng, cho phép người vận hành điều khiển van thủ công khi hệ thống gặp sự cố về điện áp, như mất điện.
    • Đặc điểm: Thiết kế dễ sử dụng, giúp người vận hành có thể điều khiển van một cách dễ dàng trong các tình huống khẩn cấp.
    • An toàn: Giúp duy trì sự linh hoạt và an toàn cho hệ thống trong các tình huống không mong muốn.
  6. Công tắc hành trình:
    • Chức năng: Đóng và mở tự động khi đầu điện đạt mức giới hạn, ngăn chặn việc mở hoặc đóng quá mức.
    • Đặc điểm: Đảm bảo hoạt động an toàn và chính xác của van điều khiển điện, bảo vệ hệ thống khỏi các sự cố do vận hành quá giới hạn.
    • Cơ chế: Thường bao gồm các tiếp điểm điện để ngắt mạch khi đạt đến vị trí giới hạn, đảm bảo sự dừng lại chính xác.

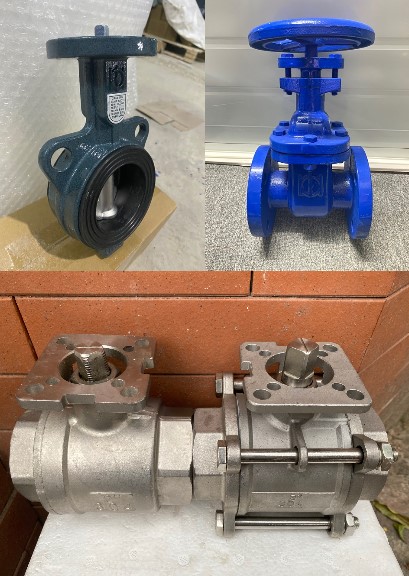

2.Phần van cơ.

Phần van cơ, nằm bên dưới bộ truyền động, đóng vai trò thiết yếu trong việc kết nối với hệ thống đường ống và kiểm soát lưu lượng dòng chảy bên trong. Sự đa dạng của các loại van cơ như van bướm, van cổng, van bi, và van cầu cho phép chúng kết hợp linh hoạt với nhiều động cơ điện khác nhau, phù hợp với nhiều ứng dụng cụ thể.

cac_loai_van_co

  1. Van bướm:
    • Thiết kế: Có một đĩa tròn hoặc "bướm" gắn vào trục quay để điều chỉnh dòng chảy. Khi quay đĩa, dòng chảy được mở hoặc đóng.
    • Ứng dụng: Loại van điều khiển điện này thường được sử dụng trong hệ thống cấp thoát nước, xử lý nước thải, và các ứng dụng HVAC do khả năng kiểm soát lưu lượng nhanh và hiệu quả.
  2. Van cổng:
    • Thiết kế: Sử dụng một cánh cổng di chuyển lên xuống để điều chỉnh lưu lượng. Khi cánh cổng nâng lên, dòng chảy được mở và khi hạ xuống, dòng chảy bị chặn lại.
    • Ứng dụng: Phù hợp cho các hệ thống cần kiểm soát dòng chảy hoàn toàn, chẳng hạn như trong ngành công nghiệp dầu khí, hóa chất, và cấp nước.
  3. Van bi:
    • Thiết kế: Bao gồm một quả bi với lỗ xuyên tâm. Khi quả bi quay, lỗ này thẳng hàng hoặc vuông góc với dòng chảy, cho phép hoặc ngăn dòng chảy.
    • Ứng dụng: Được sử dụng rộng rãi trong các ngành công nghiệp đòi hỏi độ chính xác cao và tin cậy, như dầu khí, hóa chất, và các hệ thống khí nén, hơi.
  4. Van cầu:
    • Thiết kế: Có một đĩa chắn ngang ở bên trong thân van và có thể di chuyển lên xuống để điều chỉnh dòng chảy. Loại van điều khiển điện này thường được thiết kế dưới dạng chữ ngã ( Hay còn được gọi là van yên ngựa ).
    • Ứng dụng: Lý tưởng cho các ứng dụng yêu cầu điều chỉnh lưu lượng chính xác, chẳng hạn như trong hệ thống hơi, nước nóng, và các quy trình công nghiệp.

Việc lựa chọn đúng loại van cơ không chỉ phụ thuộc vào loại chất lỏng hoặc khí mà còn dựa trên các yếu tố như áp suất, nhiệt độ, và yêu cầu điều khiển cụ thể của hệ thống. Do đó, trước khi đưa ra quyết định, người dùng nên xem xét kỹ lưỡng các đặc điểm và yêu cầu của ứng dụng để đảm bảo sự phù hợp và hiệu quả tối ưu.

Van điều khiển điện có nguyên lý hoạt động như thế nào

Nguyên lý hoạt động của van điều khiển điện dựa trên sự thay đổi vị trí hoạt động của đĩa van, cánh van hoặc bi van, từ đó cho phép hoặc chặn dòng chảy đi qua nó. Tuy nhiên, mọi quá sự thay đổi của bộ phận này lại phụ thuộc hoàn toàn vào chu trình cấp điện của người vận hàng vào động cơ. Cụ thể như sau:

Ở trạng thái đóng, đĩa van hoặc bi van tiếp xúc với lòng trong của van cơ tạo nên một dào chắn vững chắc ngăn chặn toàn bộ dòng chảy đi qua. Khi cấp điện vào động cơ điện với chu trình mở, các bộ phận bên trong động cơ sẽ tiếp nhận nguồn điện và chuyển đổi nó thành năng lượng cơ để làm cho đĩa hoặc bi van tạo với thành van 1 khoảng trống nhất định. Qua đó lưu chất có thể đi qua dễ dàng.

Khi đĩa hoặc quả bi của van điều khiển điện mở đến một giới hạn nhất định, công tắc hành trình 1 sẽ tự động ngắt nguồn điện để đảm bảo sự an tuyệt đối cho van. Quá trình đóng van sẽ được diễn ra ngược lại khi người vận hành thực hiện cấp điện vào động cơ với chu trình đóng. Đặc biệt là khi đĩa hoặc bi van về vị trí đóng van đầu, công tắc hành trình 2 sẽ tự động ngắt nguồn điện vào động cơ.

Dưới đây là video cụ thể về nguyên lý hoạt động của van bi điều khiển điện, mời quý khách hàng cùng tham khảo qua nhé!

https://youtu.be/eic4QmP0mMA

Các nguồn điện áp phù hợp với van điều khiển điện

Quá trình hoạt động của van điều khiển điện này hoàn toàn tùy thuộc vào phần động cơ điện bên trên. Mặt khác, không phải hệ thống nào cũng sử dụng chung 1 loại điện áp mà thường là những nguồn điện thích hợp để đảm bảo an toàn nhất cho hệ thống.

Chính vì thế, để đáp ứng được với những hệ thống này, các nhà máy đã sản xuất động cơ điện cũng như van điều khiển điện với 3 loại phù hợp với 3 nguồn điện áp chính đó là 24v, 220v và 380v. Cùng tìm hiểu ngay dưới đây để rõ hơn về từng loại van điện này nhé.

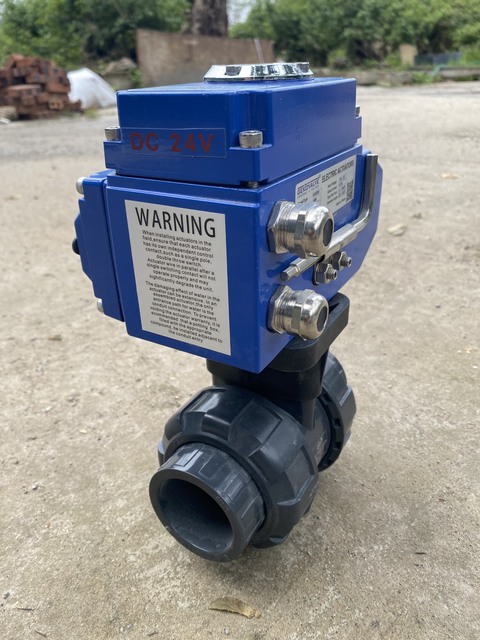

Van điều khiển bằng điện 24VDC

Van điều khiển điện 24V là một giải pháp linh hoạt và tiết kiệm năng lượng cho các hệ thống điều khiển dòng chảy trong công nghiệp. Với nguồn điện 24V, van có thể hoạt động một cách nhẹ nhàng và chính xác, đồng thời giữ cho mức tiêu thụ năng lượng ở mức thấp.

van_dieu_khien_dien_24v

Ưu điểm:

  • Với nguồn điện 24V, van hoạt động hiệu quả mà không tiêu tốn quá nhiều năng lượng, giúp giảm chi phí vận hành.
  • Sử dụng van điều khiển điện 24V giúp giảm thiểu nguy cơ tai nạn, đảm bảo an toàn cho nhân viên và thiết bị xung quanh.
  • Hệ thống điện 24V cũng an toàn hơn khi tiếp xúc, giảm nguy cơ sốc điện.
  • Dễ dàng tích hợp vào các hệ thống hiện có mà không cần thay đổi lớn về cấu trúc hoặc thiết kế.
  • Quá trình hoạt động chính xác, đảm bảo hiệu suất tối ưu trong việc kiểm soát và điều tiết dòng chảy.
  • Khả năng đáp ứng nhanh và điều khiển lưu lượng một cách mượt mà.

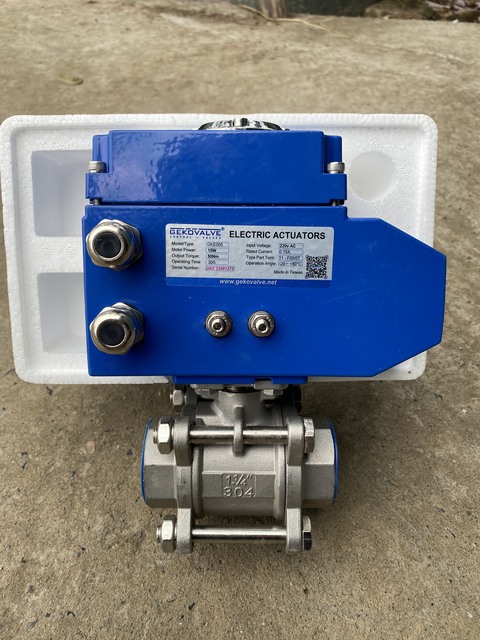

Van điều khiển bằng điện 220AC

Van điều khiển điện 220V là một giải pháp hiệu quả kết hợp động cơ điện 220V với cơ chế hoạt động của các loại van cơ, giúp các hệ thống tự động vận hành chính xác. Ngoài ra, loại van điều khiển điện này nổi bật với khả năng hoạt động ổn định và đáng tin cậy trong nhiều môi trường khác nhau.

van_dieu_khien_dien_220v

Ưu điểm:

  • Van được thiết kế để hoạt động ổn định trong nhiều môi trường khác nhau, từ công nghiệp đến dân dụng.
  • Độ tin cậy cao giúp đảm bảo hệ thống vận hành liên tục, giảm thiểu thời gian ngừng hoạt động và sự cố kỹ thuật.
  • Van điều khiển điện 220V có khả năng điều chỉnh việc mở và đóng dòng chảy một cách chính xác, đáp ứng nhanh các yêu cầu của hệ thống.
  • Giúp đơn giản hóa việc quản lý và giám sát lưu lượng dòng chảy bên trong hệ thống, tăng năng suất làm việc cho người vận hành cũng nhưu cả hệ thống làm việc.
  • Nguồn điện 220V là phổ biến và dễ dàng sử dụng ở nhiều nơi mà không cần thay đổi cấu trúc hệ thống điện hiện có.

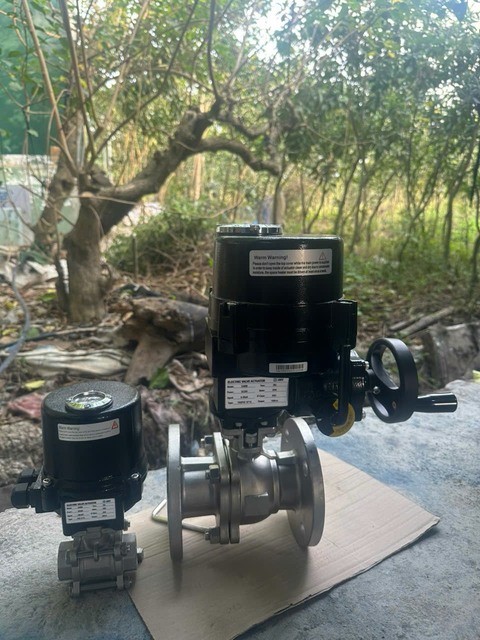

Van điều khiển bằng điện 380V

Van điều khiển điện 380V là loại van sử dụng điện áp 3 pha 380V để điều khiển đóng mở hoặc điều chỉnh lưu lượng dòng chảy trong hệ thống đường ống. Đây được coi là một phần không thể thiếu trong các hệ thống công nghiệp có quy mô lớn. Hơn nữa điện áp 3 pha 380V cung cấp sức mạnh và độ tin cậy để van hoạt động mạnh mẽ và hiệu quả.

van_dieu_khien_dien_380v

Ưu điểm:

  • Tính tự động hóa của van cho phép hoạt động mượt mà và hiệu quả hơn, giảm thiểu sự can thiệp của con người và nguy cơ sai sót.
  • Hệ thống điều khiển trung tâm có thể tự động điều chỉnh van theo yêu cầu, tối ưu hóa quá trình sản xuất.
  • Van điều khiển điện 380V có khả năng điều chỉnh lưu lượng và áp suất một cách chính xác và nhanh chóng, đáp ứng đòi hỏi của các quy trình công nghiệp chặt chẽ.
  • Điều này giúp duy trì sự ổn định và hiệu suất của hệ thống sản xuất.
  • Điện áp 380V cung cấp đủ năng lượng để van điều khiển các van lớn có kích thước và trọng lượng lớn, đảm bảo hoạt động mạnh mẽ và ổn định.
  • Van có khả năng chịu được áp suất cao và vẫn duy trì hiệu suất cao trong môi trường khắc nghiệt.

Những sản phẩm van điều khiển điện phổ biến

Môi trường làm việc và nhu cầu sử dụng của mỗi nơi lắp đặt là khác nhau, một số nơi có điều kiện ôn hòa, nhu cầu đơn giản nhưng cũng có một số nơi có điện kiện khắc nghiệt cũng như nhu cầu phức tạp. Và để hoạt động ổn định được trong những hệ thống này, van điều khiển điện đã cho ra mắt 6 sản phẩm tiêu biểu dưới đây.

Van bướm điều khiển điện

Là loại van điều khiển điện còn được biết đến với nhiều tên gọi khác nhau như van bướm điều khiển bằng điện, van bướm điện, van cánh bướm điều khiển điện,.... Và lí do được gọi là van bướm cũng bởi vì thiết kế của phần van cơ bên dưới có bộ phận đĩa van hoạt động giống với một cánh bướm.

Không những thế, loại van này còn được nhắm đến bởi thiết kế nhỏ gọn cùng với đó là đa dạng về mặt kích thước, vật liệu chế tạo và đặc điểm cấu tạo van. Điều này đã giúp cho nó trở thành một trong những thiết bị không thể thiếu trên các hệ thống ống dẫn lưu chất.

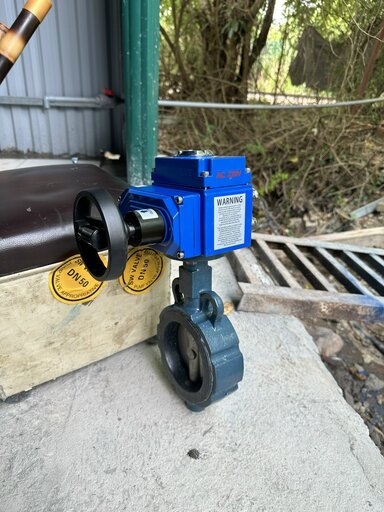

van_buom_dieu_khien_dien_12

Ưu điểm:

  • Có sẵn trong nhiều kích thước và loại khác nhau, từ van wafer đến van mặt bích, đáp ứng mọi nhu cầu của các ứng dụng công nghiệp.
  • Thiết kế đĩa van hình cánh bướm giúp giảm lực cản và tăng cường hiệu quả vận hành của hệ thống.
  • Với sự hỗ trợ của động cơ điện, van điều khiển điện này có thể hoạt động tự động mà không cần can thiệp thủ công, giảm thiểu rủi ro và tăng cường tính an toàn trong quá trình vận hành.
  • Thiết kế nhỏ gọn của van bướm điều khiển điện giúp tiết kiệm không gian lắp đặt và tối ưu hóa sử dụng không gian trong các nhà máy và nhà xưởng.

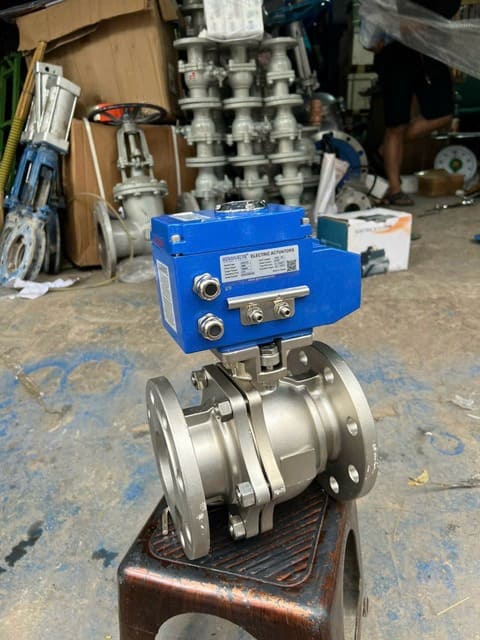

Van bi điều khiển điện

Van bi điều khiển điện là loại van thường được lắp đặt sử dụng trong các hệ thống đường ống có kích thước nhỏ. Tuy nhiên đối với những yêu cầu đặc biệt thì nó cũng được lắp đặt trên các đường ống có kích thước lớn nhưng thông thường sẽ không quá kích thước DN300.

Với việc thiết kế viên bi khoan lỗ xuyên tâm giúp van điều khiển điện àny hoạt động một cách hiệu quả, đồng thời đảm bảo khả năng đóng kín và mở van một cách dễ dàng. Ngoài ra, với độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt, loại van này phù hợp cho các môi trường công nghiệp khắc nghiệt như xử lý hóa chất, dầu khí, và thực phẩm.

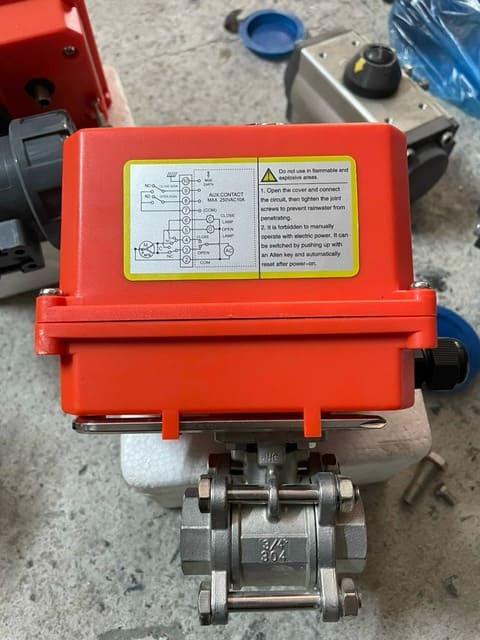

van_bi_dieu_khien_dien_112

Khả năng hoạt động ổn định và bền bỉ của chúng làm cho chúng trở thành lựa chọn lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao và sự tin cậy. Thêm vào đó, việc có sẵn trong nhiều kích thước và kiểu kết nối khác nhau cũng làm cho loại van này linh hoạt trong việc lắp đặt và tích hợp vào các hệ thống ống khác nhau. Từ ống nhỏ đến ống lớn, và từ các loại vật liệu khác nhau như gang, inox, nhựa, cho đến các ứng dụng vi sinh.

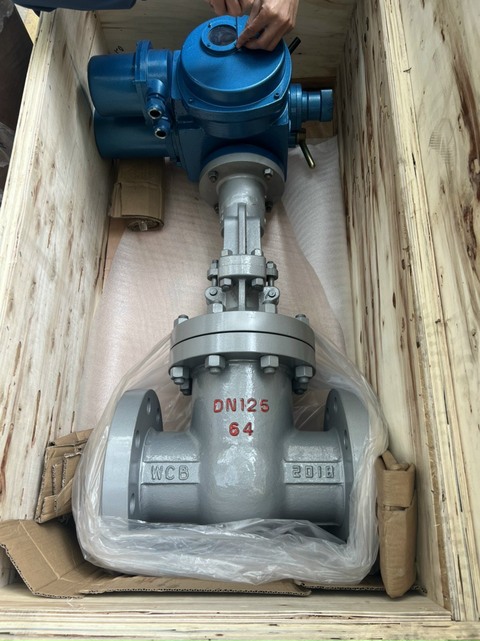

Van cổng điều khiển điện

Van cổng điều khiển điện là một loại van công nghiệp tự động hóa được lắp đặt và sử dụng trên các hệ thống đường ống có kích thước lớn. Đặc biệt là các hệ thống có yêu cầu về điều kiện áp suất lớn và nhiệt độ cao.

Thiết kế đĩa van giống như cánh cửa cuốn mang lại sự đóng mở mạnh mẽ và hiệu quả, đồng thời đảm bảo khả năng đóng kín tối ưu. Hơn thế, khi van điều khiển điện điện này được mở hoàn toàn, tất cả dòng chảy bên trong đường ống sẽ được lưu thông với lưu lượng và áp suất tối đa mà không bị cản trở gì.

van_cong_dieu_khien_dien_2

Với sự tích hợp của động cơ điện, việc điều khiển van trở nên tự động và chính xác hơn bao giờ hết. Điều này không chỉ giúp giảm thiểu sự can thiệp thủ công mà còn tăng cường hiệu suất vận hành và đáng tin cậy của hệ thống.

Đặc biệt, khả năng xử lý các chất lỏng đặc biệt như chất rắn lơ lửng và chất có độ nhớt cao là điểm mạnh của loại van điều khiển điện này. Qua đó đã giúp cho nó trở thành lựa chọn lý tưởng cho các ứng dụng trong các ngành công nghiệp như sản xuất xi măng, giấy, thực phẩm, và xử lý nước thải.

>>> Xem thêm: Van dao điều khiển điện.

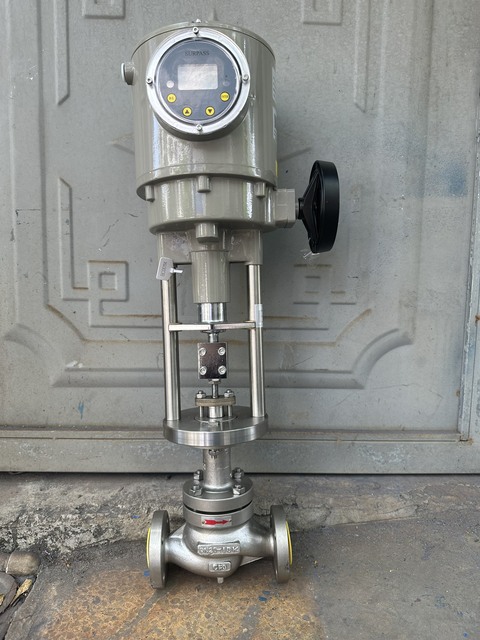

Van cầu điều khiển điện

Đối với những hệ thống ống dẫn khí nén, hơi nóng với kích thước đường ống lớn thì việc sử dụng van cầu điều khiển điện là vô cùng cần thiết. Với thiết kế thân van ở dạng chữ ngã, nó có khả năng kiểm soát và điều tiết lưu lượng một cách chính xác tuyệt đối.

Đặc biệt van cầu được làm từ các vật liệu chất lượng cao như gang, thép, inox đảm bảo khả năng hoạt động ổn định trong môi trường có áp suất và nhiệt độ cao. Sự đa dạng về mặt kích thước cũng là một ưu điểm nổi bật lớn đối với van điều khiển điện này, nó giúp van đáp ứng phù hợp được với nhiều đường ống khác nhau.

van_cau_dieu_khien_dien_12

Loại van này thường được áp dụng trong nhiều ngành công nghiệp như hóa chất, dầu khí, và xử lý nước thải. Sự linh hoạt và đa dạng của chúng trong việc điều chỉnh dòng chảy làm cho chúng trở thành một phần không thể thiếu trong quá trình sản xuất và vận hành.

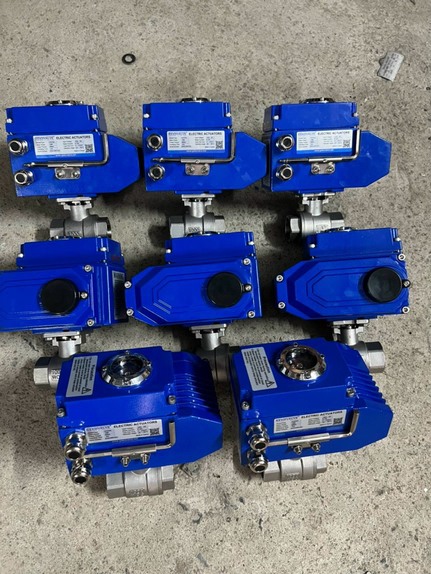

Van điều khiển điện ON/OFF

Van điều khiển điện ON/OFF là loại van được coi là phổ biến nhất trên thị trường hiện nay, nó cho phép kiểm soát chính xác dòng chảy của chất lỏng trong các quy trình công nghiệp. Với cơ chế hoạt động đơn giản, khi nhận được tín hiệu điện, van sẽ mở hoặc đóng một cách nhanh chóng, tạo ra một cách tiếp cận linh hoạt và hiệu quả cho việc kiểm soát dòng chảy.

Ưu điểm của loại van này bao gồm tính đơn giản và độ tin cậy cao trong vận hành. Khả năng tự động ngắt nguồn điện khi kết thúc một chu trình hoạt động, tạo ra sự an toàn cho cả hệ thống ứng dụng và cả cho người trực tiếp điều khiển nó.

van_dieu_khien_dien_on.off

Ngoài ra, loại van điều khiển điện này còn được ứng dụng trong nhiều lĩnh vực công nghiệp như xử lý nước, hóa chất, và thực phẩm. Sự đơn giản và khả năng tự động hóa cao của chúng giúp giảm thiểu sự can thiệp thủ công và tối ưu hóa hiệu suất của quy trình sản xuất.

Van điều khiển điện tuyến tính

Van điều khiển điện tuyến tính là loại van được ứng dụng phổ biến trong các hệ thống có yêu cầu điều tiết dòng chảy là chủ yếu. Với khả năng hoạt động hoàn toàn tự động dựa trên tín hiệu điều khiển, như tín hiệu 4-20mA, van này có thể điều chỉnh mức độ mở của van để kiểm soát lưu lượng chất lỏng hoặc khí theo yêu cầu.

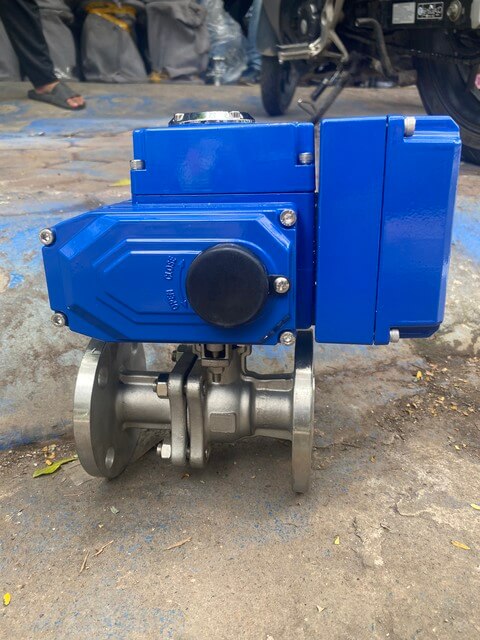

van_dieu_khien_dien_tuyen_tinh

Sự linh hoạt và chính xác của van tuyến tính cho phép điều chỉnh lưu lượng đầu ra theo ý muốn, từ đó tối ưu hóa hiệu suất và chất lượng sản phẩm trong quy trình sản xuất. Bên cạnh đó, việc sử dụng van điều khiển điện tuyến tính cũng mang lại sự thuận tiện và hiệu quả trong việc kiểm soát quy trình sản xuất, đồng thời tối ưu hóa hiệu suất toàn bộ hệ thống.

Lí do nên sử dụng van điều khiển điện

Van điều khiển điện không chỉ đem lại hiệu quả cao trong quá trình hoạt động của hệ thống và nâng cao hiệu suất làm việc của người vận hành. Mà bên cạnh đó nó còn đem lại rất nhiều lợi ích khác, dưới đây là một số ví dụ:

  1. Van đem lại sự tự động hóa cao giúp cho người vận hành không còn phải tốn nhiều sức để thực hiện đóng hoặc mở van, đặc biệt là đối với các van có kích thước lớn.
  2. Trong các hệ thống có những yếu tố xung quanh có thể gây ảnh hưởng trực tiếp đến sức khỏe con người thì lắp đặt van này là rất hợp lý. Bởi vì khả năng điều khiển từ xa đã được thiết kế trên van, do đó người vận hành không cần phải đến gần mà vẫn dễ dàng điều khiển đóng mở được nó.
  3. Van điều khiển điện được thiết kế với đa dạng nhiều chủng loại khác nhau, mỗi loại thường có những tính chất, tính năng riêng biệt nên nó phù hợp với từng hệ thống ứng dụng cụ thể.
  4. Sự đa dạng vè nguồn điện áp cũng là một yếu tố lớn nói lên sự nổi bật của loại van điện. Nó có khả năng tích hợp được với các nguồn điện áp thông dụng như 24VDC, 220VAC và cả nguồn điện 3 pha 380V.
  5. Đối với các hệ thống đường ống có kích thước nhỏ thì việc sử dụng van có kiểu nối ren, rắc co là rất hợp lí. Còn đối với các đường ống có kích thước loén thì có thể lựa chọn kiểu kẹp bích hoặc kiểu kết nối mặt bích để đảm bảo cho độ chắc chắn cũng như hoạt động ổn định dưới áp suất lớn.
  6. Van điều khiển điện là một trong những sản phẩm van tự động hóa được sản xuất và phân phối bởi nhiều thương hiệu khác nhau. Mỗi thương hiệu đem lại một thiết kế riêng biệt và giá thành cũng sẽ là khác nhau. Do đó, tùy thuộc vào nhu cầu sử dụng mà lựa chọn sản phẩm phù hợp với kinh tế.
  7. Một điểm đặc biệt đối với loại van điều khiển bằng điện này đó là nó có khả năng hoạt động ở dưới 2 dạng khác nhau đó là ON/OFF hoặc tuyến tính ( tùy thuộc vào thiết kế của động cơ điện ). Điều này giúp cho nó phù hợp trong cả hệ thống có yêu cầu kiểm soát dòng chảy và cả hệ thống có yêu cầu điều tiết dòng chảy.

Các hệ thống ứng dụng thực tế của van điều khiển điện

Nhờ khả năng vận hành tự động khi được cấp nguồn điện, các sản phẩm này đã trở thành một lựa chọn phổ biến trong cả lĩnh vực dân dụng và công nghiệp. Và việc sử dụng van điều khiển điện giúp tiết kiệm sức người và thời gian vận hành đáng kể. Các ứng dụng cụ thể của chúng bao gồm:

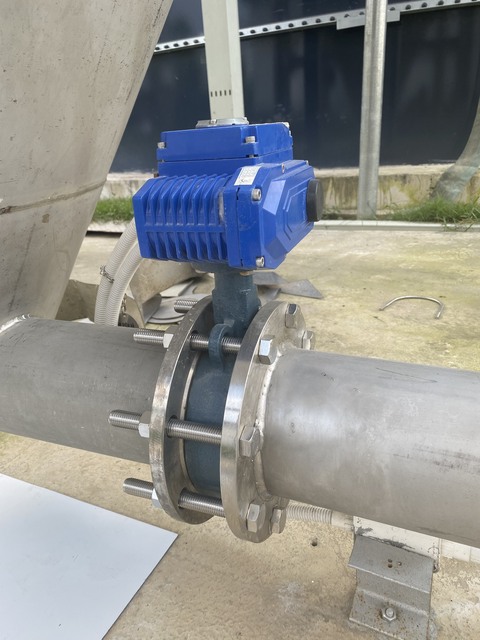

ung_dung_van_buom_dieu_khien_bang_dien_12

  • Được được sử dụng để kiểm soát lưu lượng và áp lực trong các hệ thống cấp thoát nước và xử lý nước thải, để đảm bảo hiệu quả vận hành và bảo vệ môi trường.
  • Trong các nhà máy hóa chất, van này giúp kiểm soát chính xác dòng chảy của các chất hóa học, đảm bảo quy trình sản xuất an toàn và hiệu quả.
  • Van điều khiển điện đóng vai trò quan trọng trong việc điều chỉnh lưu lượng nguyên liệu và sản phẩm trong quá trình sản xuất, đảm bảo vệ sinh và chất lượng sản phẩm cuối cùng.
  • Tương tự như trong sản xuất thực phẩm và dược phẩm, chúng giúp điều chỉnh và kiểm soát quá trình sản xuất đồ uống, đảm bảo tính đồng nhất và chất lượng sản phẩm.
  • Trong ngành năng lượng, van điều khiển bằng điện được sử dụng để quản lý lưu lượng nước, hơi nước và khí đốt, giúp tối ưu hóa hiệu suất và an toàn của các nhà máy điện.
  • Ứng dụng trong quá trình khai thác và xử lý khoáng sản, đảm bảo hiệu quả và an toàn trong môi trường làm việc khắc nghiệt.
  • Van này giúp điều chỉnh lưu lượng nước và nguyên liệu trong quá trình sản xuất giấy và bột giấy, tối ưu hóa quy trình và nâng cao chất lượng sản phẩm.
  • Trong ngành xây dựng, van điều khiển điện giúp kiểm soát quá trình sản xuất xi măng và gạch men, từ đó cải thiện hiệu suất và chất lượng của sản phẩm cuối cùng.

Sơ đồ mạch điện chi tiết trong van điều khiển bằng điện

Trên thị trường hiện nay, có rất nhiều loại động cơ điện để kết hợp với các loại van cơ như van bi, van bướm, van cầu, van cổng,.... với mỗi loại động cơ điện sẽ có nhiệm vụ và tính năng phù hợp. Dưới đây, XNK HT Việt Nam chúng tôi sẽ giới thiệu đến quý khách hàng sơ đồ chi tiết mạch điện của động cơ điện đến từ thương hiệu Geko – Đài Loan.

Động cơ điện Geko – Đài Loan kiểu ON/OFF

Động cơ điện Geko kiểu ON/OFF được thiết kế để đơn giản hóa quy trình điều khiển các loại van công nghiệp. Khi được cấp nguồn điện, động cơ này thực hiện các chức năng điều khiển theo các ký tự được đánh số từ 2 đến 10 như sau:

so_do_mach_dien_dang_onoff_-_dong_co_dien_geko

  • Dây trung tính (Số 2): Dây này hoạt động như một dây dẫn trung gian, không tham gia vào việc điều khiển trực tiếp van điều khiển điện nhưng cần thiết để hoàn tất mạch điện.
  • Dây điều khiển mở (Số 3): Khi kết hợp với dây trung tính (số 2), dây này sẽ kích hoạt van mở, cho phép dòng chảy của lưu chất trong ống đi qua.
  • Dây điều khiển đóng (Số 4): Tương tự, khi kết hợp với dây trung tính (số 2), dây này sẽ kích hoạt van đóng, ngăn dòng chảy của lưu chất trong ống ở tại vị trí lắp đặt van điều khiển điện.
  • Dây đèn báo (Số 5 và 6): Các dây này kết nối với đèn báo trên tủ điều khiển, hiển thị trạng thái hiện tại của van (mở hoặc đóng).
  • Dây truyền trạng thái (Số 7, 8, 9): Chúng truyền tín hiệu trạng thái mở hoặc đóng của van về hệ thống điều khiển trung tâm hoặc các thiết bị giám sát khác.
  • Dây tiếp điểm mặt đất (Số 10): Đảm bảo an toàn cho hệ thống bằng cách nối đất, giảm thiểu rủi ro về điện và đảm bảo sự ổn định của kết nối điện trong môi trường làm việc.

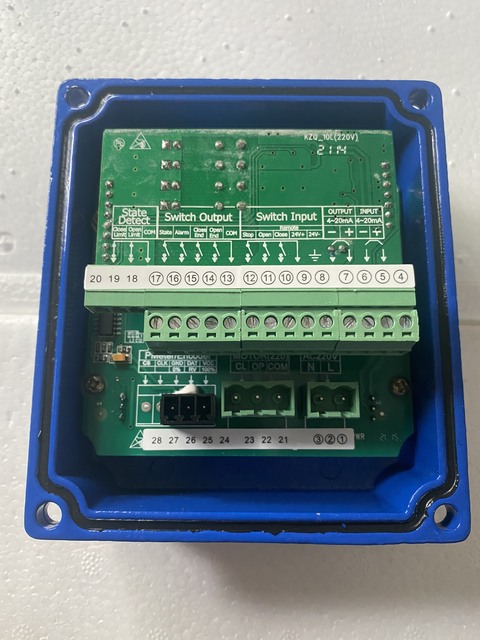

Động cơ điện Geko – Đài Loan kiểu tuyến tính

Động cơ điện Geko kiểu tuyến tính được thiết kế để điều khiển van với độ chính xác cao hơn, thông qua tín hiệu 4-20mA và từng nguồn điện áp cụ thể. Các ký tự đánh dấu từ 1 đến 28 trên động cơ này có các chức năng cụ thể như sau:

so_do_mach_dien_dang_tuyen_tinh_-_dong_co_dien_geko

  • Dây cung cấp nguồn điện (Số 1, 2, 3): Các dây này cung cấp nguồn điện cần thiết cho động cơ hoạt động, đảm bảo động cơ có thể thực hiện các chức năng điều khiển. Tuy rằng có 3 đường cấp dây nhưng nó đã được tích hợp lại thành 2 đầu nối tương ứng với đường dây nóng và đường dây lạnh.
  • Dây truyền tín hiệu vào (Số 4, 5): Các dây này nhận tín hiệu điều khiển từ hệ thống điều khiển trung tâm, bao gồm các thông tin về tốc độ và hướng quay của động cơ.
  • Dây truyền tín hiệu ra (Số 6, 7): Truyền tín hiệu từ động cơ đến hệ thống điều khiển hoặc giám sát, cung cấp thông tin về trạng thái hoạt động của van điều khiển điện như mở hay đóng.
  • Dây cung cấp thông tin trạng thái (Số 18, 19, 20): Các dây này gửi thông tin chi tiết về trạng thái của van đến người vận hành, giúp theo dõi và kiểm soát hiệu suất của hệ thống, bao gồm cả định vị chính xác của van.
  • Dây kết nối màn hình hiển thị (Số 25, 26, 27): Kết nối động cơ với màn hình hiển thị, cho phép người vận hành quản lý và điều chỉnh hoạt động của van từ xa một cách thuận tiện. Màn hình hiển thị cung cấp các thông số hoạt động và chỉ số hiệu suất của hệ thống.

XNK HT Việt Nam – Nhà cung cấp van điều khiển điện hàng đầu thị trường

Nếu bạn đang tìm kiếm các sản phẩm van điều khiển điện hay các loại van công nghiệp khác, Công ty TNHH TM & XNK HT Việt Nam chúng tôi chính là sự lựa chọn lý tưởng cho bạn. Chúng tôi tự hào là đối tác đáng tin cậy trong việc cung cấp các sản phẩm van công nghiệp và phụ kiện hàng đầu trên thị trường hiện nay.

logo_cong_ty_tnhh_tm__xnk_ht_viet_nam

Lý do nên chọn Công ty TNHH TM & XNK HT Việt Nam:

Chúng tôi luôn mang đến những sản phẩm chính hãng và chất lượng cao từ các nhà sản xuất uy tín, đảm bảo đáp ứng mọi yêu cầu khắt khe của khách hàng trong lĩnh vực tự động hóa công nghiệp.

Lợi ích khi hợp tác với chúng tôi:

  • Đội ngũ tư vấn của chúng tôi có nhiều kinh nghiệm và hiểu biết sâu rộng về sản phẩm, luôn sẵn sàng hỗ trợ khách hàng mọi lúc, mọi nơi.
  • Chúng tôi cung cấp một loạt sản phẩm van điều khiển bằng điện chất lượng cao từ các nhà sản xuất uy tín, đáp ứng đầy đủ nhu cầu của khách hàng.
  • Tất cả sản phẩm của chúng tôi, bao gồm van điều khiển điện, đều đi kèm với giấy tờ chứng nhận đầy đủ, đảm bảo sự an tâm và tin cậy cho khách hàng.
  • Cung cấp sản phẩm với giá cả cạnh tranh nhất trên thị trường, cùng với các chính sách giá linh hoạt và chiết khấu hấp dẫn.
  • Hệ thống vận chuyển toàn quốc, đảm bảo hàng hóa được giao đến khách hàng một cách nhanh chóng và an toàn.
  • Cung cấp dịch vụ bảo hành và hậu mãi tốt nhất, giúp khách hàng yên tâm sử dụng sản phẩm trong thời gian dài mà không gặp phải vấn đề gì.

van_bi_dieu_khien_bang_dien_21

Cam kết của chúng tôi:

Chúng tôi luôn đặt lợi ích của khách hàng lên hàng đầu và mang lại những giải pháp tối ưu nhất cho hệ thống của họ. Với cam kết không ngừng cải tiến và phục vụ tận tâm, chúng tôi hy vọng trở thành đối tác tin cậy và lựa chọn hàng đầu của quý khách hàng trong mọi dự án và nhu cầu kinh doanh.

Hãy liên hệ với chúng tôi ngay hôm nay thông qua Hotline (Zalo): 0981.625.643 gặp Mr Quân để trải nghiệm sự khác biệt!

>>> Tham khảo thêm: Báo giá van bướm điều khiển bằng điện.

CÔNG TY TNHH THƯƠNG MẠI & XUẤT NHẬP KHẨU HT VIỆT NAM

Địa chỉ: Số 1A38 Đường Tây Mỗ - Phường Tây Mỗ - Quận Nam Từ Liêm, T.P Hà Nội, Việt Nam

VPGD: Lô 7, Ô dịch vụ 10, Khu đô thị Tây Nam Linh Đàm, Phường Hoàng Liệt, Quận Hoàng Mai, Hà Nội

Mã số thuế: 0108628671

Hotline: 0981.625.643 - Mr Quân

STK: 19133913119011 tại Ngân Hàng TMCP Kỹ Thương Việt Nam chi nhánh Hà Nội

STK: 829244888 tại ngân hàng Vp bank - Chi nhánh Thăng Long - PGD Tây Hà Nội

Email hỗ trợ: kd6.htvietnam.com

Chuyên cung cấp Van  bướm - Van cổng - Van điện từ - Van điều khiển khí nén- Van điều khiển điện - Đồng hồ đo lưu lượng
