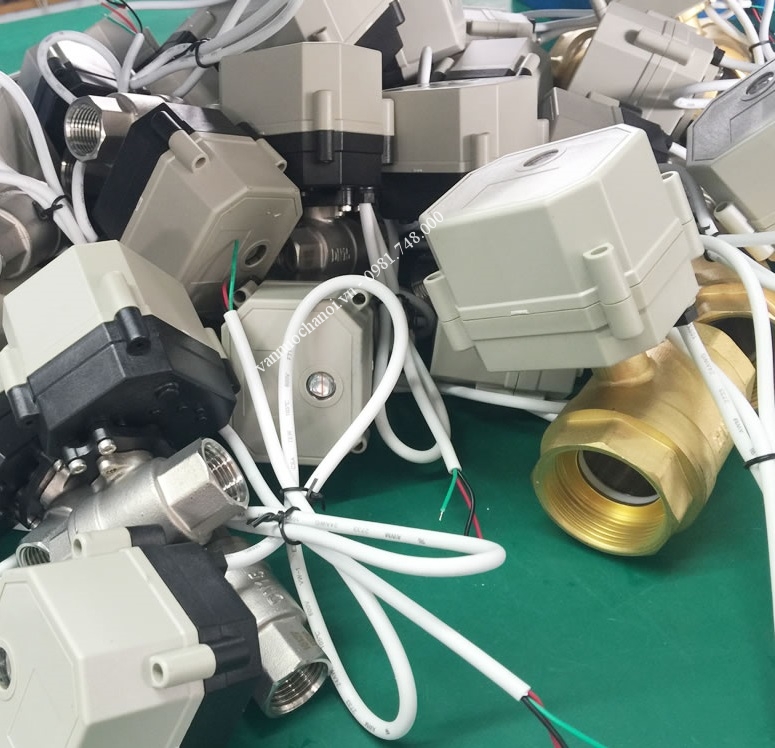

Van bi điều khiển điện hay van bi điện, van bi điện từ, van bi đóng mở bằng điện, van bi đóng mở bằng motor điện là tên gọi chung của thiết bị van bi được điều khiển đóng mở bằng dòng điện 24v, 220v, 380v.
Van bi có tên tiếng anh là ball valve, là dạng van đóng mở nhanh bằng cách quay trục một góc từ 0 – 90 độ. Được kết hợp với bộ điều khiển Motor điện bằng trục van. Khi motor được cấp điện vào thì trục motor quay cùng với đó là quay luôn trục van bi tạo cơ chế mở van. Và ngược lại khi đóng van.
Van bi rất thông dụng thường có các kích thước vừa và nhỏ từ DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200. Tương ứng với các kích thước 3/8’’, ½’’, ¾’’, 1’’, 1.1/4’’, 1.1/2’’, 2’’, 2.1/2’’, 3’’, 4’’, 5’’, 6’’, 8’’. Dùng cho các đường ống phi 17, phi 21, phi 27, phi 34, phi 42, phi 49, phi 60, phi 73, phi 90, phi 114, phi 141, phi 175, phi 219mm…

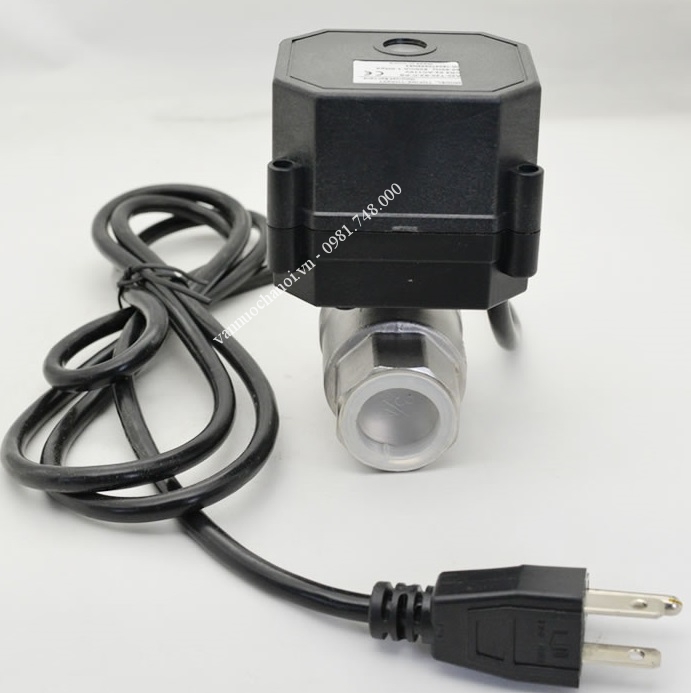

Van bi điện có cấu tạo gồm 2 phần chính kết nối với nhau.

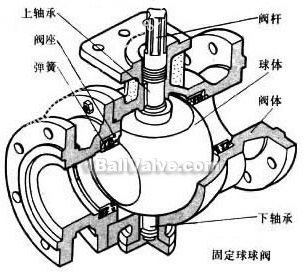

Phần van bi : Được cấu tạo gồm 4 bộ phận chính
Thân van bi : Thân van thường được làm bằng inox, đồng, nhựa PVC, thép, gang là toàn bộ phần thân của van.
Trục van bi : Trục van là phần để kết nối bộ điều khiển điện, điều khiển tay với quả bi bên trong van.
Bi, bóng : Quả bi thường được làm bằng nhựa, inox được đục lỗ bên trong thân. Khi phần rỗng quay cùng chiều với trục ống thì van mở.
Gioăng, đệm làm kín: Thường được làm bằng Teflon, cao su tổng hợp.
Motor điện có cấu tạo phức tạp gồm các phần chính là:
Tụ điện
Bảng mạch
Công tắc hành trình
Bánh răng
Trục
Thiết bị trợ lực.
Momen xoắn.
Mặt hiển thị.
Động cơ điện cho phép vận hành bằng tay, bán tự động và tự động. Nó thường được sử dụng với chức năng chính là đóng mở van.
Trục van bi được kết nối với động cơ điện. Sử dụng một công tắc đảo chiều để kết nối dây dẫn điện. Khi công tắc bật công tắc đảo chiều thì các momen xoắn và bánh răng xoay. Qua thiết bị trợ lực điều khiển trục van quay theo một góc 90 độ. Khi trục van đã quay đủ một góc 90 độ thì lúc này van mở hoàn toàn. Cùng với đó một công tắc hành trình trong bộ điện cũng hết hành trình và tự động ngắt điện. Lúc này van mở. Và ngược lại khi muốn đóng van bi điều khiển điện thì bật đầu bên kia của công tắc đảo chiều.
Có thể mình giải thích về nguyên lý hoạt động của van bi điều khiển điện còn hơi khó hiểu nên mời các bạn xem video sau để nắm rõ hơn:

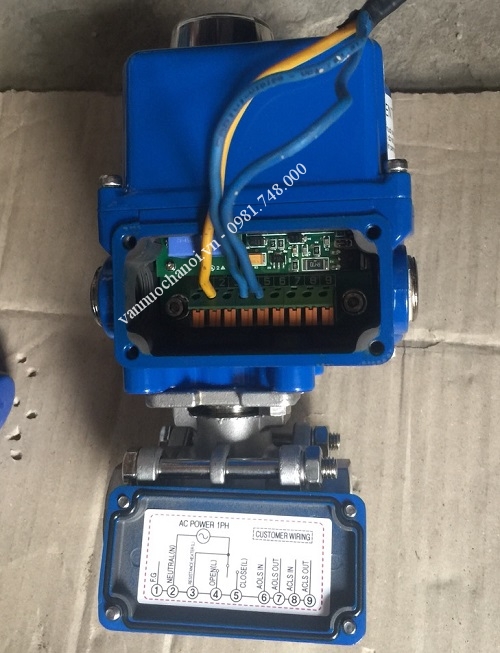

Thông thường trong các van bi điện còn mới thì bên trong có hướng dẫn đấu nối bảng mạch điện. Nhưng có thể do thời gian hoạt động quá lâu, do bộ điện có bị dính nước bị mờ, rách mà chúng ta không nắm rõ được cách đấu nối. Vậy mình xin giới thiệu cho các bạn về cách đấu nối bộ điều khiển điện cơ bản như sau:
Thông thường các bảng mạch điện có các ô số từ 1 đến 10. Trong đó ổ số 2 là ổ để đấu dây chung, ổ số 3 là để van mở, số 4 để van đóng, số 5, 6 là đèn.
Trong trường hợp này chúng ta có thể dùng công tắc chuyển đối để kết nối với hai ổ là 3 và 4. Còn cố định nối dây thứ 2. Khi muốn van mở thì bật công tắc chuyển đổi qua ô số 3. Khi muốn van đóng thì bật ngược lại.
Đối với các bộ điều khiển điện van bi có thể khác nhau về số, về bảng mạch… Nhưng nhìn chung là đấu nối tương tự nhau.
Đối với trường hợp van bi điện của bạn là tuyến tính thì vẫn đấu cấp nguồn tương tự như van bi điện bình thường. Ngoài ra cần đấu nối các ô 8,9,10 để cấp tín hiệu vào và xuất tín hiệu ra.
Nhờ tính linh hoạt tuyệt vời của chúng, van bi được sử dụng trong môi trường dân dụng và công nghiệp.
Van bi được sử dụng để kiểm soát dòng chảy và áp suất và tắt cho chất lỏng ăn mòn, bùn, chất lỏng và khí thông thường.
Chúng được sử dụng trong ngành công nghiệp dầu khí tự nhiên, nhưng cũng tìm thấy một vị trí trong nhiều lĩnh vực sản xuất, lưu trữ hóa chất và thậm chí cả dân dụng.
Van bi điều khiển điện còn được sử dụng trong các môi trường hóa chất, nước thải, hay các dung môi hữu cơ khác.

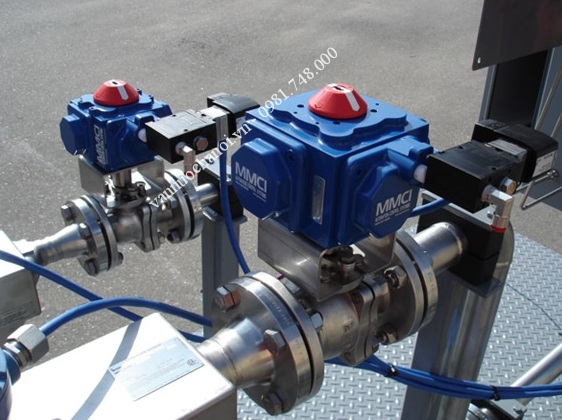

Việc lắp đặt van bi đóng mở điện khá là đơn giản với các bước cơ bản sau:
Chuẩn bị cà lê, mỏ lét, bu long, đai ốc,và các thiết bị để lắp đặt van.
Chuẩn bị van bi điện, nếu là van bi điện tuyến tính thì cần chuẩn bị thêm dây cấp tín hiệu.
Chuẩn bị gioăng cao su, đệm làm kín.
Chuẩn bị công nhân lắp đặt ít nhất là 2 người.
Kiểm tra tình trạng đường ống trước khi lắp đặt.
Lau sạch bụi bẩn, rỉ sét trong đường ống.
Lắp gioăng, đệm làm kín vào tâm bích bên trong đường ống. Nếu là van bi lắp ren thì quấn băng tan vào.
Lắp đặt van vào, đặt tâm lỗ bu long của bích trùng với tâm bu long của van bi.
Vặn van bi điện lắp ren vào trong đường ống. Van bi điện mặt bích thì xiết bu long so le với nhau cho nó chắc chắn.
Kết nối thiết bị cấp điện với bộ điều khiển điện, kết nối tín hiệu tuyến tính với tủ PLC.
Sau khi đã lắp đặt van xong xuôi thì chúng ta nên test trước hoạt động của van lại 2 – 3 lần trước khi đi vào vận hành.
Tiến hành vận hành van.
Đối với các hệ thống sử dụng điện năng để vận hành thì nên đảm bảo nguồn điện không bị rò rỉ ra ngoài.
Các hệ thống có dòng lưu chất là chất rắn, bột thì nên sử dụng van bi điều khiển khí nén.
Kiểm tra vận hành của van một cách thường xuyên.
Dù các thiết bị truyền động điện có tiêu chuẩn chống nước thì cũng không nên để ngâm nước trong 1 thời gian dài.
Các nhà máy, công xưởng hay công trình sử dụng hệ thống điện cần có hệ thống PCCC.

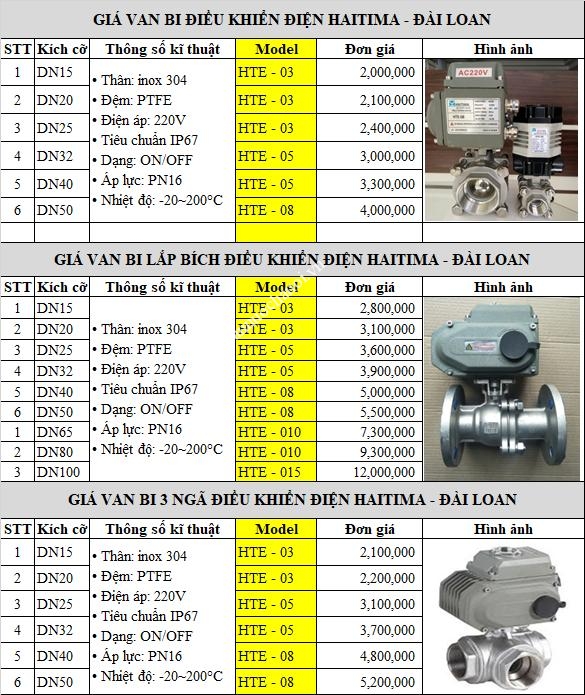

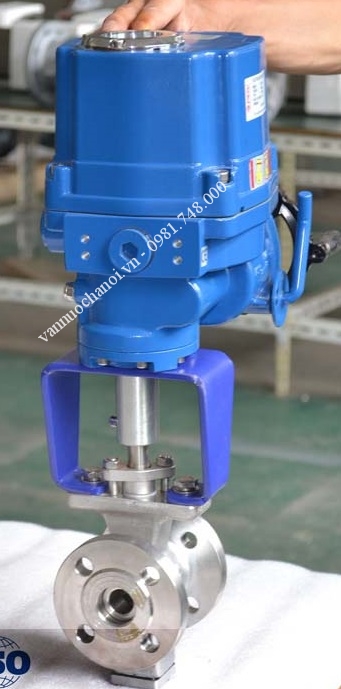

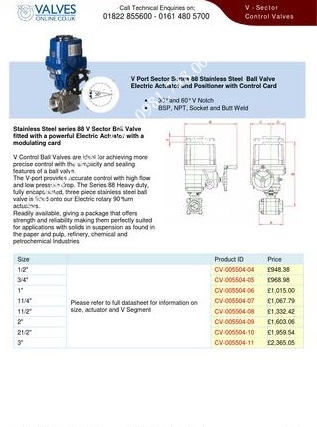

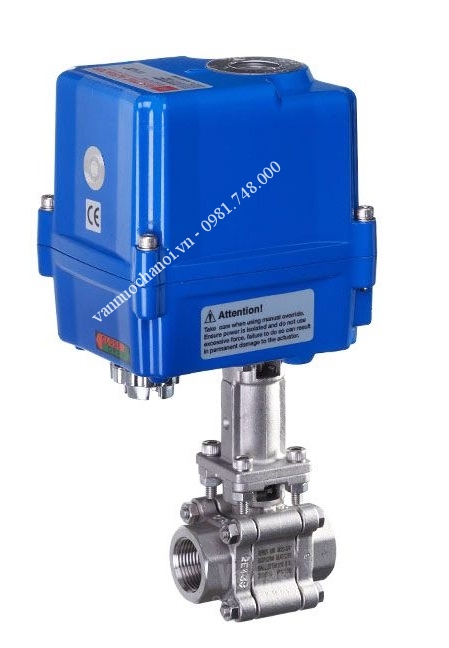

Van bi điện được làm bằng chất liệu inox giúp van chịu được hóa chất, ăn mòn, nước thải, nhiệt độ cao, áp lực cao.
Van bi inox điều khiển điện thường được ứng dụng trong:

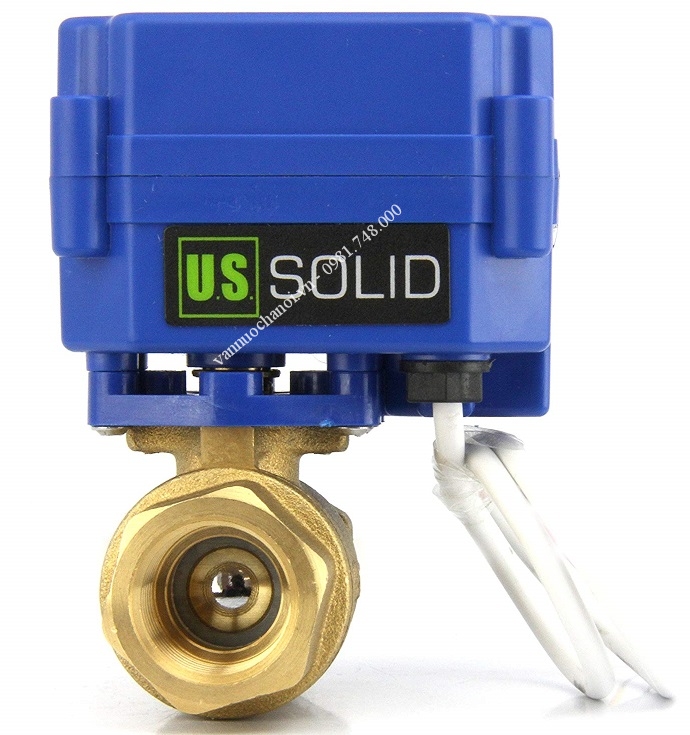

Van bi điện bằng đồng dễ dàng lắp đặt hơn van inox vì chất liệu đồng thau mềm hơn inox và thép. Ngoài ra van bi đồng còn có giá thành rẻ hơn van bi inox, van bi thép, van bi nhựa, chịu ăn mòn, nhiệt độ ở vị trí trung bình.
Van bi điện bằng đồng thau thường được ứng dụng trong các môi trường thông dụng như dân dụng, nước sạch, nước, hơi, khí…

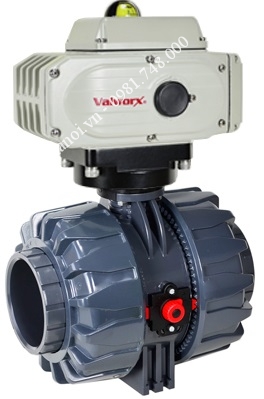

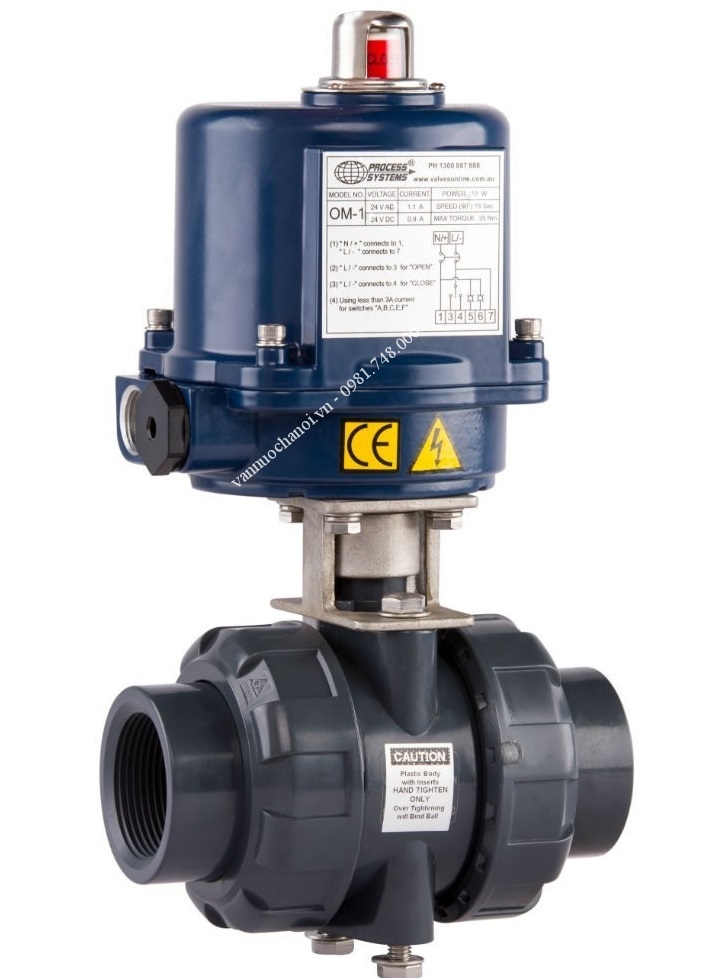

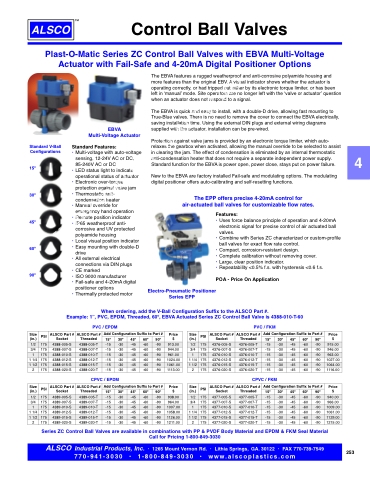

Van bi nhựa điều khiển điện hay van bi PVC điều khiển điện, van bi điện 2 đầu rắc co là một dạng van điều khiển điện mà trong đó van bi được làm bằng chất liệu nhựa PVC, uPVC, cPVC ( polyvinyl clorua ). PVC là một loại nhựa nhiệt dẻo. Nó có khả năng chống va đập, kháng hóa chất, có thể tái chế và được sản xuất theo cách thân thiện với môi trường . Do chi phí khá thấp, nó là một vật liệu lý tưởng cho các hệ thống đường ống và van. Một trong những ưu điểm lớn nhất của PVC là dễ sử dụng - không yêu cầu hàn, và nó nhẹ hơn bất kỳ kim loại nào. Van bi PVC được sử dụng rộng rãi trong các ngành xây dựng nhà cho mục đích hệ thống ống nước nhưng cũng được tìm thấy trong các ứng dụng công nghiệp. Trên thực tế, van bi nhựa điện đã được tích hợp vào một loạt các ngành công nghiệp như hồ bơi và spa, lắp đặt cáp điện, thậm chí cả đồ nội thất và quần áo.
Van bi nhựa điện có các kích thước D21, D27, D34, D42, D48, D60, D75, D90, D110, D141, D160, D200…

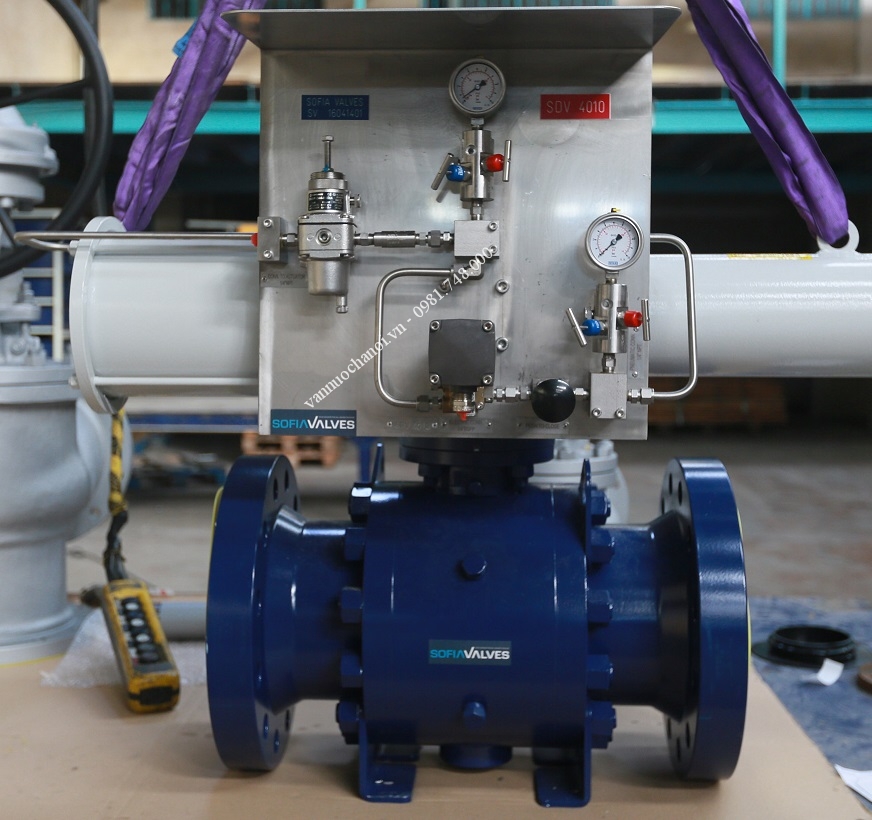

Van bi điện bằng thép, van bi điện bằng gang là hai dạng van bi điện chịu được ăn mòn, áp lực và nhiệt độ cao. Giá thành van gang, thép tương đối rẻ.

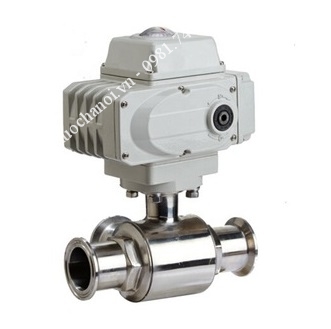

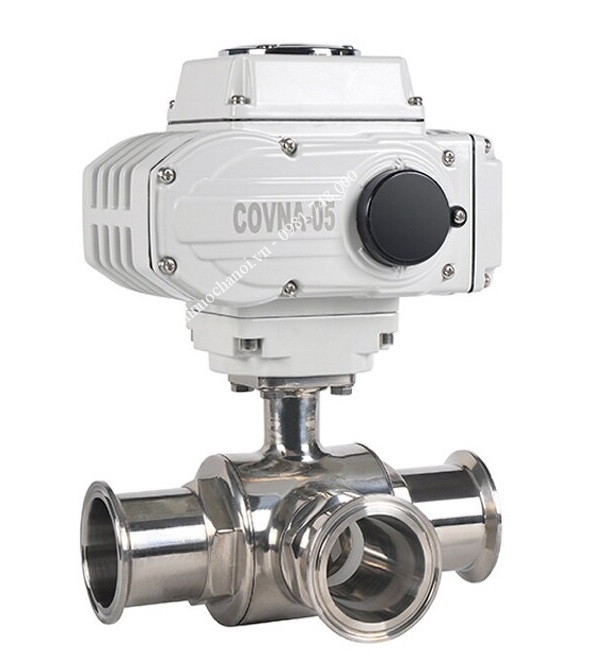

Van bi vi sinh điện, van bi điện vi sinh là dạng van được thiết kế sử dụng riêng cho các ngành công nghiệp thực phẩm, dược phẩm, đồ uống, dầu nhớt… Van có thiết kế độc đáo và hạn chế sự phát triển của vi khuẩn, bụi bẩn. Bề mặt van sáng bóng giúp dòng lưu chất không bị vướng, mắc vào trong van. Van bi vi sinh điều khiển điện thường có độ an toàn cao khi sử dụng và được sử dụng phổ biến trong các nhà máy bia nhỏ, rượu vang, nước ngọt, đường, công ty dược, công ty thuốc…
Van bi điện vi sinh thường có kết nối hàn và clamp.

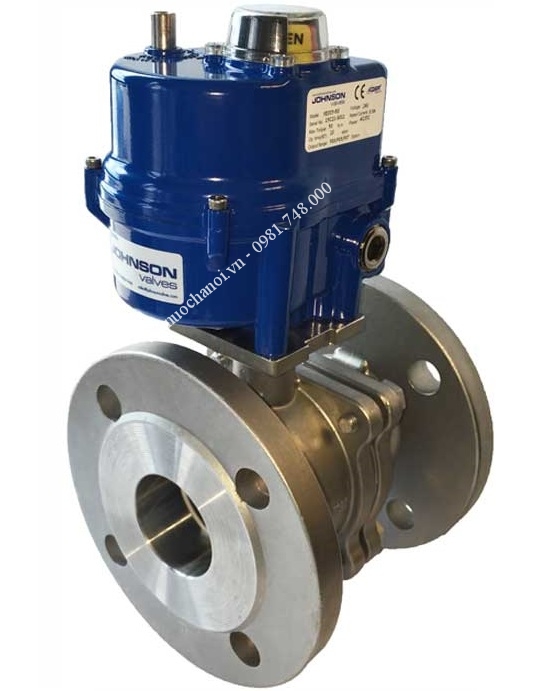

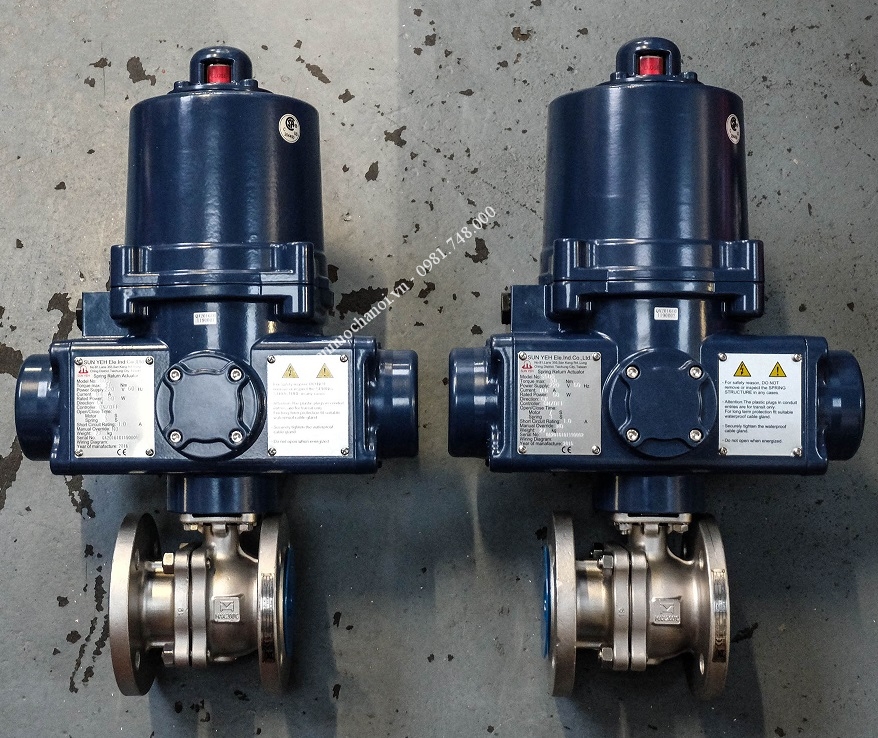

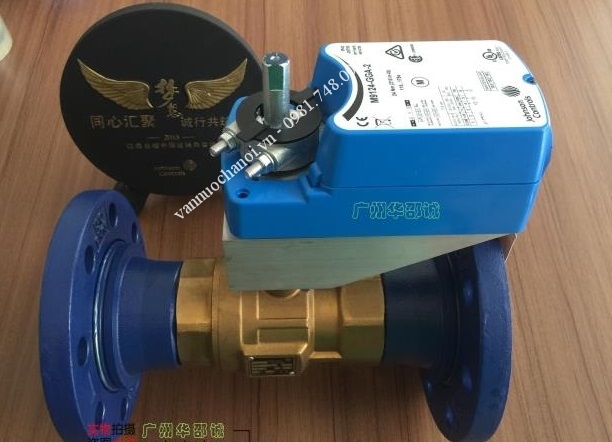

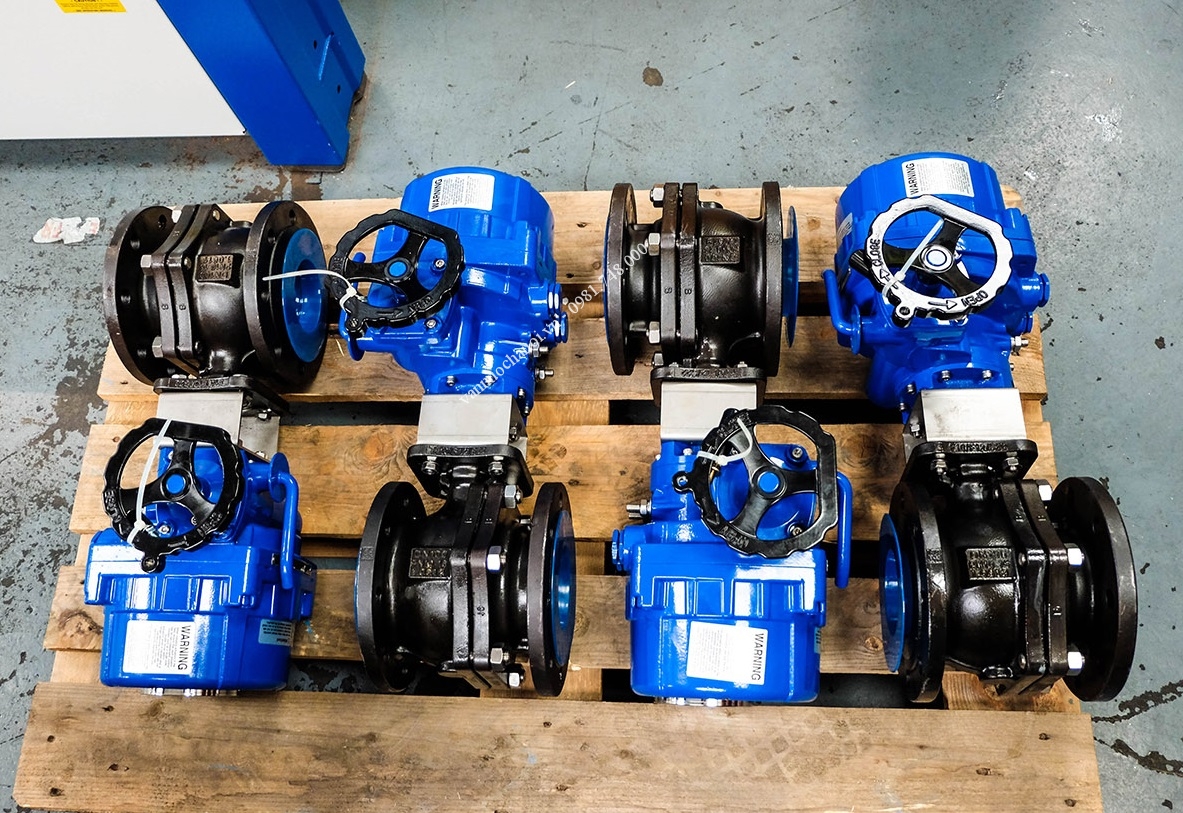

Van bi điện mặt bích có các kích thước vừa và lớn từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200…
Van bi được thiết kế kết nối mặt bích để chịu áp lực và nhiệt độ tốt hơn. Thông thường van bi mặt bích điện chỉ được làm bằng 4 loại vật liệu: Nhựa PVC, gang, thép và inox.
Van bi điện lắp bích thường được sử dụng cho các môi trường nước sạch, nước thải, dầu, khí, gas, hóa chất, dung môi…

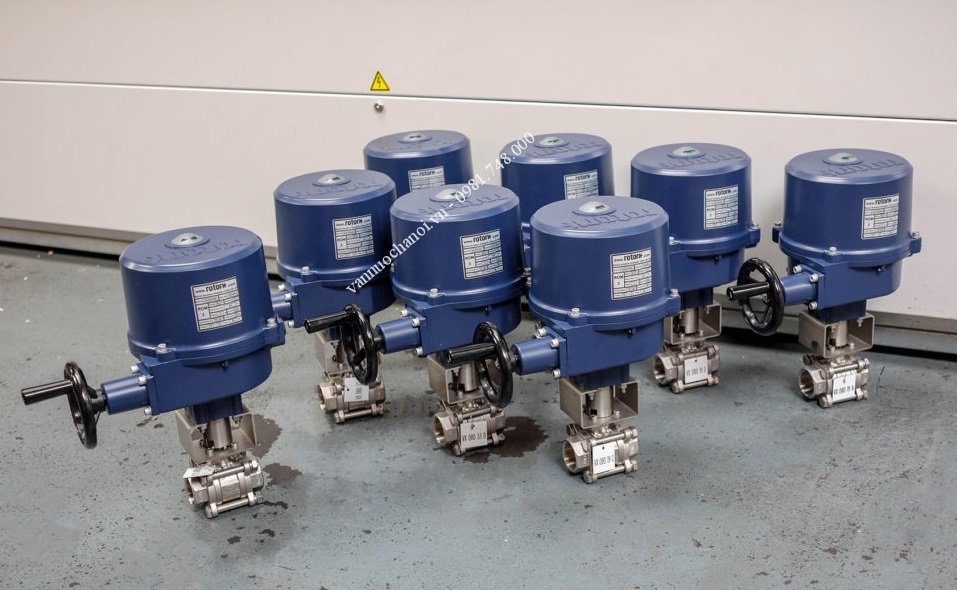

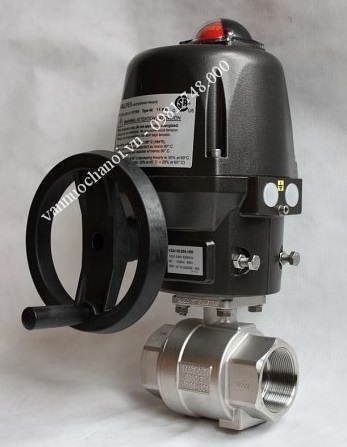

Van bi điện lắp ren là dạng van bi lắp ren đóng mở bằng dòng điện. Thiết kế lắp ren dễ dàng vận hành, lắp đặt và sửa chữa. Van bi ren có các kích thước nhỏ và vừa từ 8A, 10A, 15A, 20A, 25A, 32A, 40A, 50A, 65A, 80A, 100A.
Van bi điện lắp ren thường được làm bằng inox, nhựa, đồng, thép dễ dàng hơn trong việc sử dụng.
Van bi hàn điều khiển điện rất phù hợp với các hệ thống áp lực cao, hệ thống nhiệt độ cao. Van bi hàn điện chỉ được làm bằng 2 vật liệu chính là thép và inox. Bởi vì đây là 2 vật liệu siêu chịu nhiệt và áp lực. Ước tính van bi điện hàn có thể chịu được nhiệt độ 380 độ C, chịu được áp lực 500 kg/cm2.
Van bi điện 2 đầu clamp được sử dụng chủ yếu ở môi trường vi sinh, hay nói cách khác đây là kiểu kết nối chỉ có ở van bi vi sinh. Kết nối clamp giúp van chắc chắn hơn, an toàn hơn, sạch sẽ hơn.
Van bi nhựa điều khiển điện được thiết kế dán ống, dán keo. Kiểu kết nối này chịu áp lực kém nên chỉ phù hợp với van bi nhựa.
Van bi điện ON/OFF là dạng van bi chỉ có hai trạng thái đóng mở chính là đóng và mở. Ưu điểm của dòng van này là giá thành van rẻ, dễ dàng sử dụng. Nhược điểm của dòng van này là không điều tiết đóng mở ở các góc độ khác nhau.
Van bi điện tuyến tính hay van bi điện vô cấp tuyến tính là dạng van bi có thể điều tiết đóng mở được dòng lưu chất. Van được đóng mở theo góc từ 0 đến 90 độ. Van bi điện tuyến tính được sử dụng cho các hệ thống nước, hơi, khí, gas…
Van bi điều điện 2 ngã là dạng van bi điện thông dụng nhất. Một ngã để cho dòng lưu chất đi vào, 1 ngã để dòng lưu chất đi qua.
Van bi điện 2 ngã có đầy đủ các chất liệu và kích thước thông dụng nhất như ¼’’, 3/8’’, ½’’, ¾’’, 1’’, 1.1/4’’, 1.1/2’’, 2’’, 2.1/2’’, 3’’, 4’’, 5’’, 6’’, 8’’, 10’’.

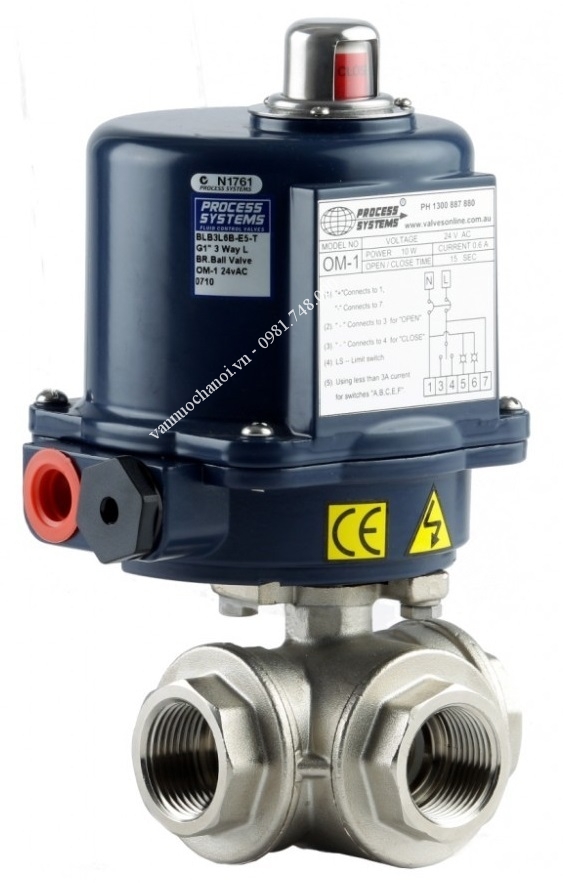

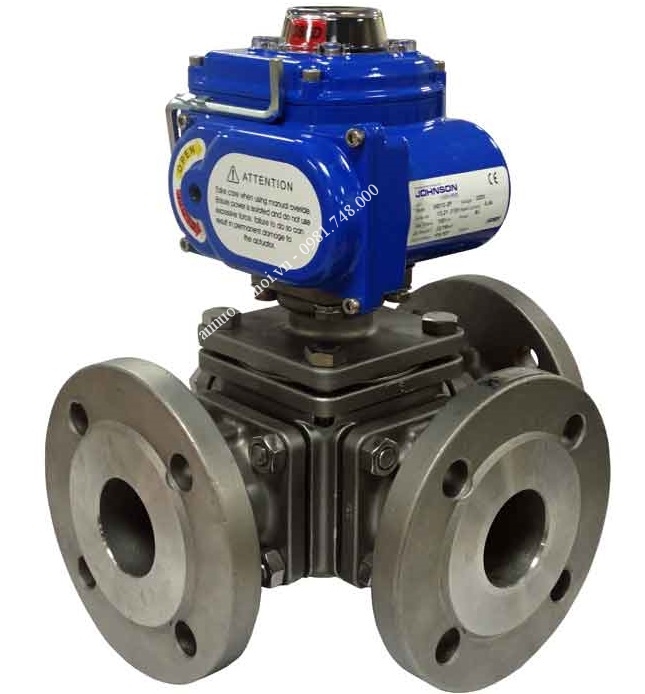

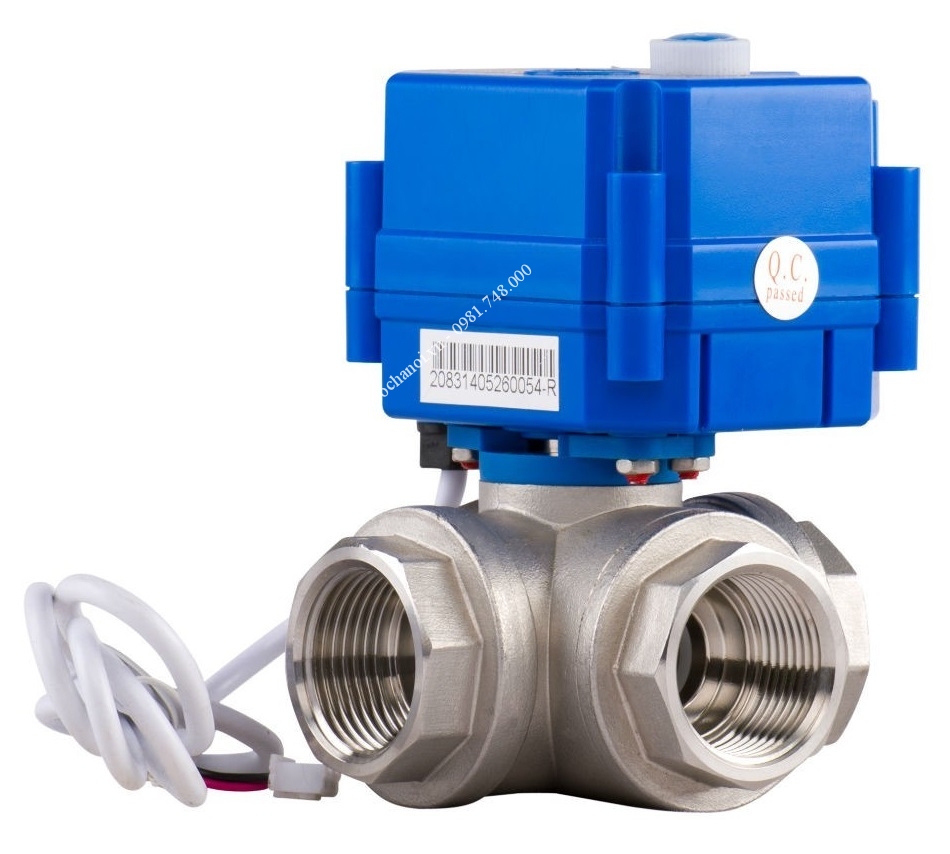

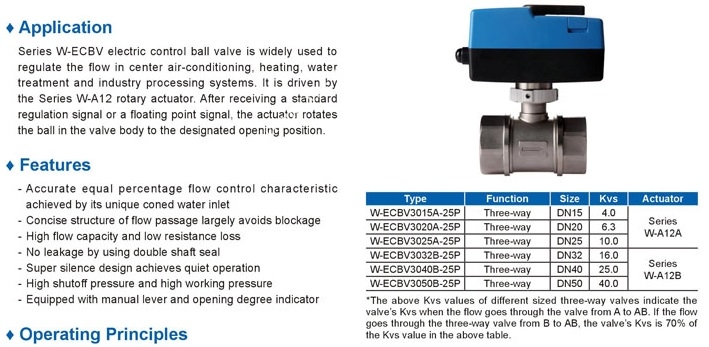

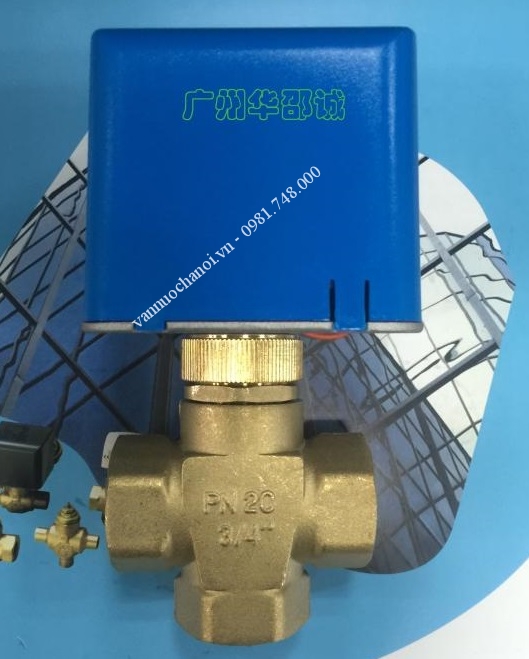

Van bi điện 3 ngã, van bi 3 ngã điều khiển điện, van bi 3 ngã điện là một dạng van đóng mở. Van bi 3 ngã thường có dạng chữ L và dạng chữ T.
Đối với dạng chữ L thì van có hai cổng mở và một cổng đóng. Dòng nước đi qua van bi chữ L sẽ chảy ra 1 cổng vuông góc vưới dòng lưu chất. Khi muốn mở cho dòng lưu chất chảy vào cổng còn lại thì cổng ban đầu sẽ được đóng lại.
Van bi chữ L thường được dùng cho các hệ tự động hóa trộn, tiết…
Đối với dạng van bi 3 cửa chữ T thì van có 3 cổng luôn luôn mở. Khi đóng thì cả 3 cửa cùng đóng. Van bi 3 ngã điện chữ T thường được dùng cho các hệ thống đường ống phân phối dòng lưu chất đi nhiều nơi. Ví dụ như các tòa nhà cao tầng, các xí nghiệp, nhà máy bia, rượu, nước giải khát…
Van bi 1 mảnh điều khiển điện có thiết kế 1 thân được đúc nguyên khối. Van có ưu điểm lớn về giá thành cũng như giảm thiểu tuyệt đối rò rỉ ở thân van. Nhược điểm của dòng van này là rất khó khăn để sửa chữa khi van bị hư hỏng.
Van bi 2 mảnh đóng mở bằng điện là dạng van bi có cấu tạo gồm 2 mảnh chính. Dòng van này có giá thành tương đối rẻ, chất lượng van cao. Van bi 2 mảnh được sử dụng cho các hệ thống khí, nước, dầu, gas thông thường.

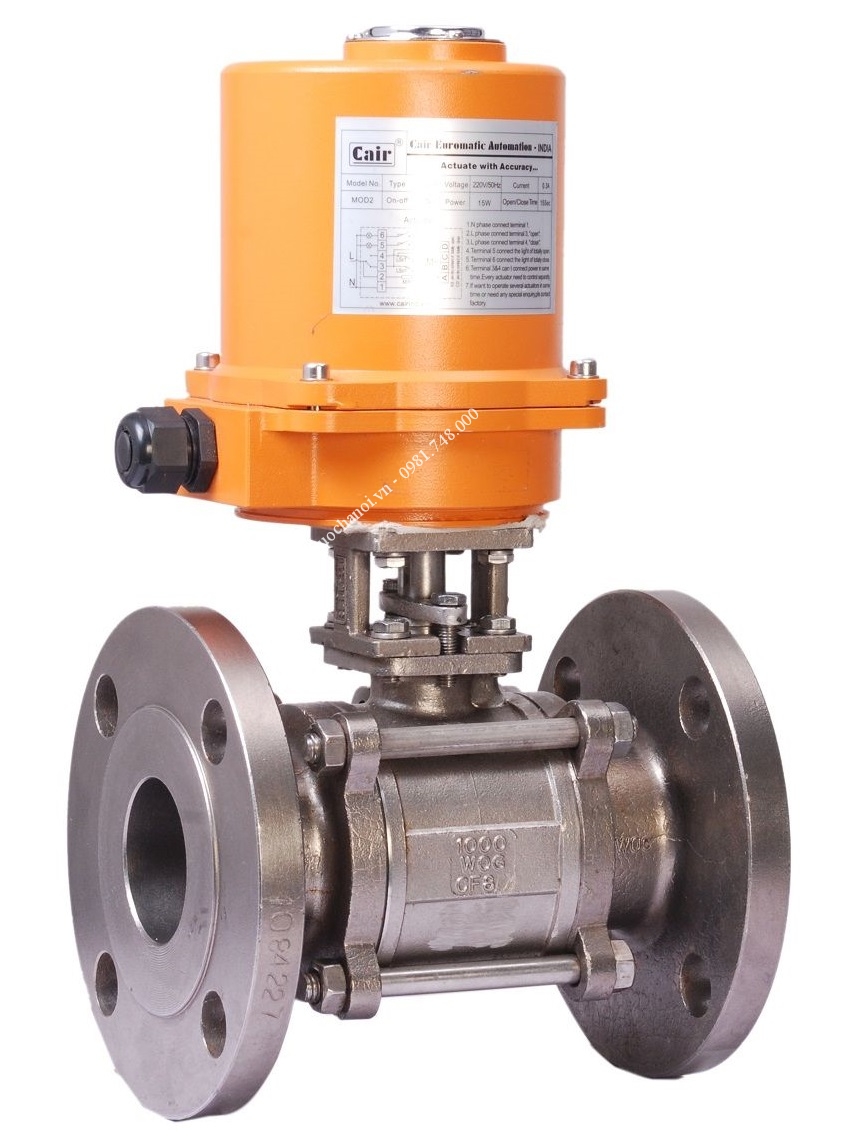

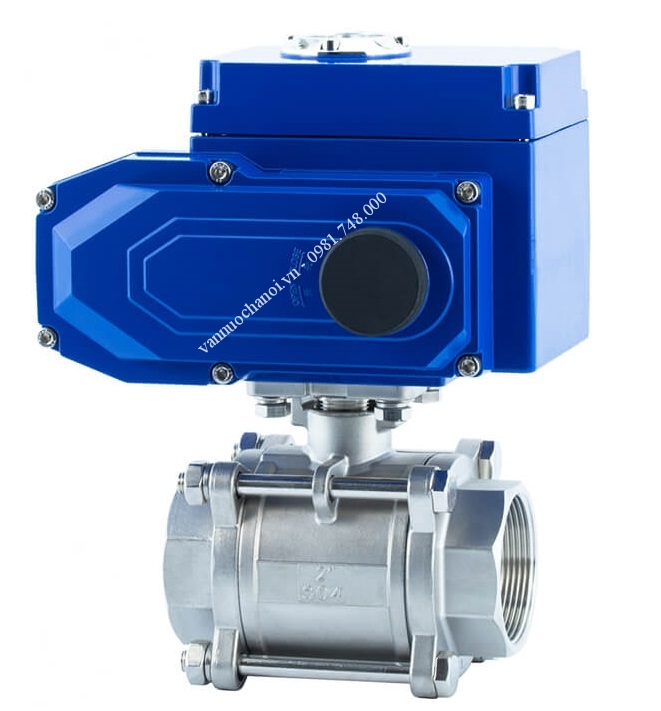

Van bi điện 3 mảnh hay van bi 3 thân điều khiển điện, van bi 3PC đóng mở bằng điện là dạng van bi mà khi tháo van ra chúng ta có 3 phần riêng biệt. Đây là dạng van dễ dàng sử dụng, lắp đặt và sửa chữa. Van bi 3PC thường được ứng dụng cho các hệ thống nước, dầu, khí, gas, hóa chất…
