Van cầu điều khiển khí nén

Khái niệm van cầu điều khiển khí nén

Van cầu điều khiển khí nén là gì?

Trước tiên chúng ta cùng tìm hiểu van cầu là gì?

Van cầu là thiết bị dùng để đóng ngắt dòng lưu chất trong đường ống. Van cầu là một dạng van chuyển động đóng mở theo tuyến tính. Đĩa van di chuyển vuông góc với ghế van. Khi đĩa van di chuyển xuống thì van đóng, khi đĩa van di chuyển lên thì van mở. Van cầu thường được dùng cho hệ hơi, khí nóng, hay áp lực cao.

Thiết bị truyền động khí nén là gì?

Thiết bị truyền động khí nén là một thiết bị có khả năng chuyển đổi năng lượng từ khí điều áp thành chuyển động. Có một số loại thiết bị truyền động khí nén khác nhau và mỗi loại được thiết kế theo một cách khác nhau. Thiết bị truyền động khí nén có thể được sử dụng để tạo ra cả chuyển động quay và chuyển động tuyến tính và thường được cung cấp bởi máy nén khí.

 Vậy van cầu điều khiển khí nén chính là dạng van cầu được kết nối với bộ điều khiển khí nén thông qua trục van. Van được đóng mở bằng bộ điều khiển khí nén tuyến tính, di chuyển theo chiều dọc.

Các tên gọi khác của van cầu điều khiển khí nén

 Van hơi chữ ngã điều khiển khí nén.

 Van yên ngựa điều khiển khí nén.

 Van hơi điều khiển khí nén.

Cấu tạo van cầu điều khiển khí nén

Trước tiên chúng ta cần tìm hiểu cấu tạo van cầu ( Globe valve ).

Một van cầu cơ bản có cấu tạo gồm 7 phần chính:

Thân van : Toàn bộ phần thân bên ngoài và bên trong van.

Bộ phận điều khiển bên ngoài : Tay quay, thiết bị truyền động điện, thiết bị truyền động khí nén…

Trục van : Đây là phần kết nối bộ phận điều khiển với đĩa van.

Gioăng làm kín: Gioăng làm kín thường được thiết kế ở phần cổ van và phần tiếp xúc giữa đĩa và ghế van.

Nắp van: Đây là phần được thiết kế để sửa chữa khi van cầu hỏng, hoặc để bao dưỡng van.

Đĩa van: Đây là bộ phận chính để van đóng kín. Đĩa van thường được kết nối với trục van.

Ghế van : Ghế thông thường là vật dụng để ngồi vào. Và ghế van cầu cũng là để cho đĩa van đặt vào một cách chuẩn xác nhất.

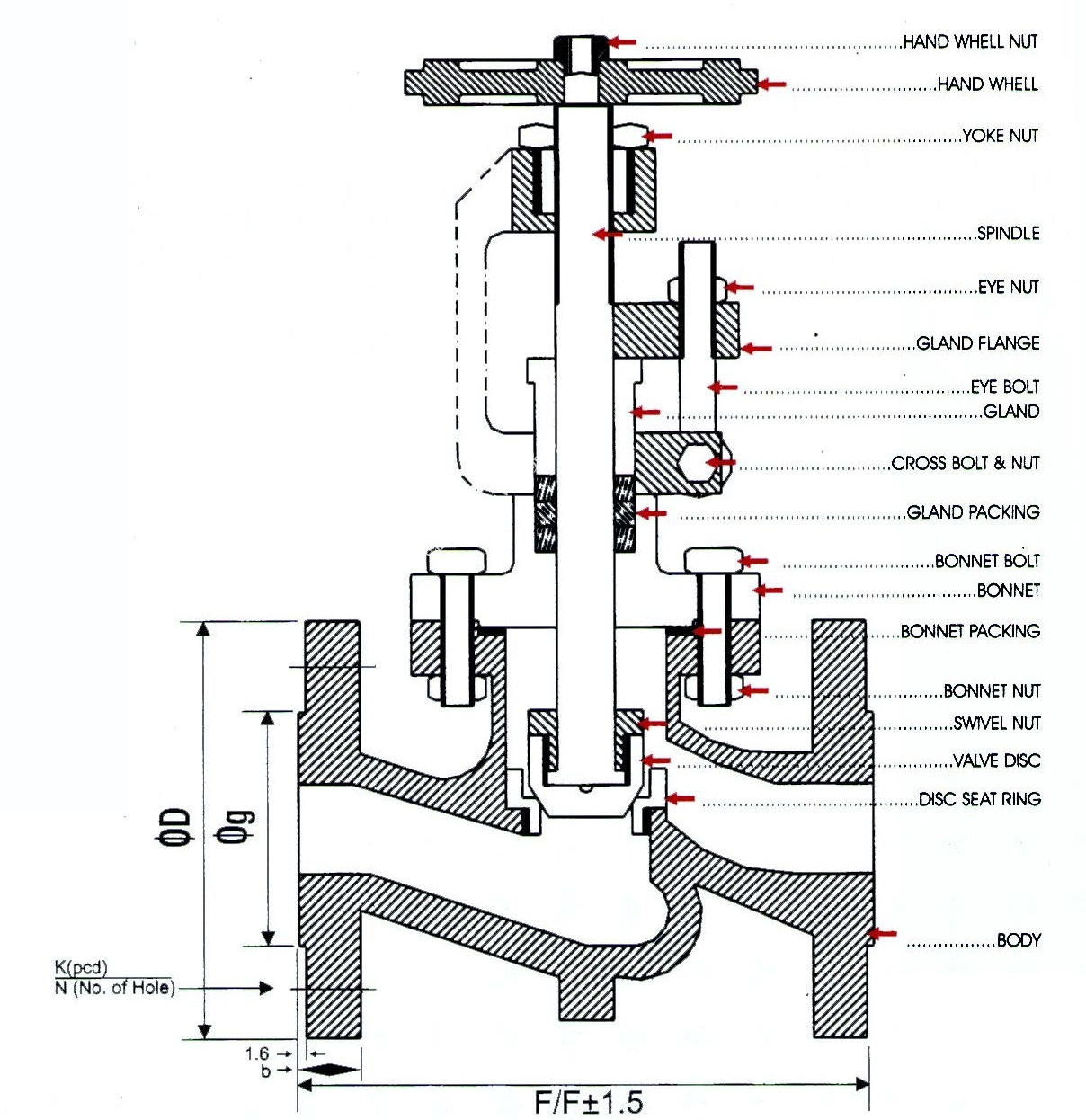

Xem hình dưới đây để biết cấu tạo van cầu:

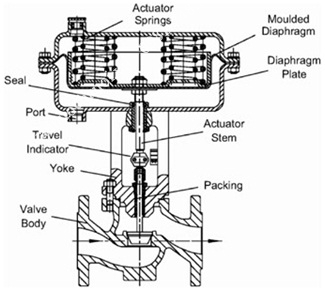

Cấu tạo thiết bị truyền động khí nén - pneumatic actuator

Bộ điều khiển khí nén van cầu có 5 phần chính:

Vỏ hộp khí nén

Phần thân: Đây là toàn bộ thân của bộ điều khiển khí nén.

Cơ hoành dạng màng : Toàn bộ phần bên trên lò xo. Khi có khí nén vào thì phần này sẽ trực tiếp đẩy lò xo chạy xuống.

Bộ phận lò xo : Khi có khí nén vào cơ hoành sẽ ép lò xo xuống theo chiều dọc.

Trục bộ khí nén: Trục bộ khí nén được kết nối với trục van cầu.

Nguyên lý hoạt động của van cầu điều khiển khí nén

Khi có áp lực khí nén đi vào, phần cơ hoành sẽ ép lò xo và trục van cầu xuống theo chiều dọc. Cùng với đó phần trục van và trục bộ điều khiển khí nén được kết nối với nhau, khi khí nén ép trục bộ điều khiển khí nén xuống đồng nghĩa với trục van cầu cũng đẩy xuống. Phần đĩa van được kết nối với trục cũng di chuyển theo chiều vuông góc với ghế van. Khi đĩa van xuống hết cỡ thì cũng đồng nghĩa với van đang ở trạng thái đóng hoàn toàn.

Mời các bạn xem video sau để nắm rõ hơn về nguyên lý hoạt động của van cầu điều khiển khí nén:

Phân loại van cầu điều khiển khí nén

Phân loại theo kiểu đóng mở

Van cầu điều khiển khí nén ON/OFF

Van cầu khí nén ON/OFF là dạng van cầu chỉ ở trong hai trạng thái chính đóng hoặc mở. Khi chúng ta cấp khí nén vào một đầu thì van mở, khi cấp khí nén đầu còn lại thì van đóng.

Van cầu khí nén ON/OFF bây giờ đang ít được sử dụng vì thông thường van cầu thường được sử dụng ở trong những môi trường khắc nghiệt. Nên vấn đề giám sát van trực tiếp là rất khó. Dạng van này có ưu điểm là đóng mở nhanh.

Van cầu điều khiển khí nén dạng tuyến tính

Van cầu khí nén tuyến tính là dòng van cầu khí nén đóng mở theo góc 4 – 20mA. Loại van này chúng ta có thể điều khiển đóng mở khi không có trực tiếp tại nơi cấp khí. Có thể điều tiết được dòng lưu chất một cách chính xác.

Van có thể điều khiển lưu lượng dòng lưu chất một cách chính xác nhất.

Phân loại theo chất liệu van

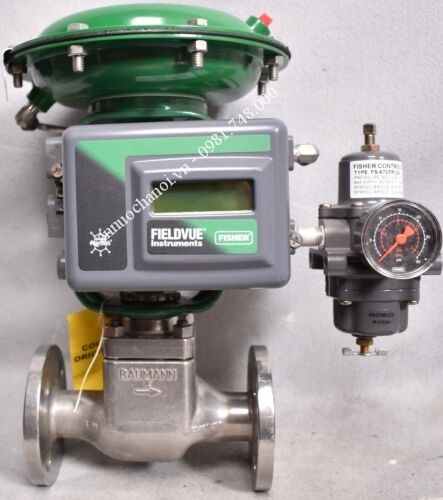

Van cầu inox điều khiển khí nén

Van cầu khí nén inox là dạng van cầu được làm bằng chất liệu inox 201, inox 304, inox 316. Dòng van này có thể chịu được nhiệt độ -40 độ C đến 500 độ C, chịu được áp lực PN64.

Chất liệu inox thường được sử dụng cho môi trường hóa chất.

Sử dụng cho môi trường oxy hóa.

Dùng để điều tiết lưu lượng của các hệ cấp nước, cấp khí…

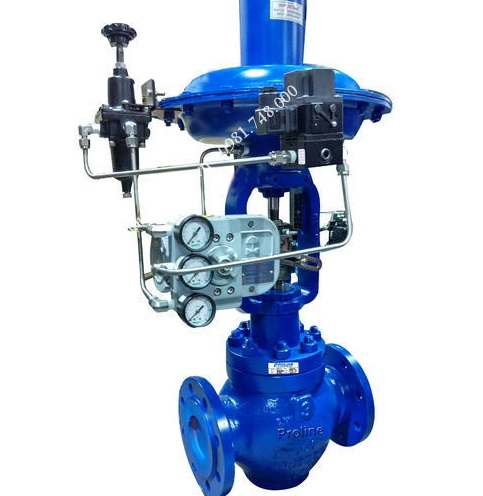

Van cầu gang điều khiển khí nén

Van cầu gang điều khiển khí nén là dòng van có thân van cầu được làm bằng chất liệu gang. Ưu điểm của dạng van này là giá thành van rẻ, điều tiết dòng lưu chất tốt.

Van cầu khí nén gang thường được ứng dụng trong các môi trường nước sạch, nước, dầu, khí nén ở nhiệt độ thấp.

Van cầu thép điều khiển khí nén

Van cầu thép điều khiển khí nén chịu được áp lực PN250, chịu được nhiệt độ - 50 độ C đến 1500 độ C. Đây là dạng van phù hợp với các hệ thống hóa lỏng, hóa khí, hệ thống làm lạnh, làm nóng…

Van cầu đồng điều khiển khí nén

Van cầu được làm bằng chất liệu đồng giúp giá thành van giảm. Van chỉ có dạng lắp ren giúp dễ dàng lắp đặt, bảo dưỡng và sửa chữa.

Phân loại theo kết cấu van cầu

Van cầu điều khiển khí nén dạng chữ ngã, chữ Z

Van chữ ngã hay van yên ngựa được dùng để điều chỉnh lưu lượng trong đường ống. Nó được sử dụng để kiểm soát hoặc ngăn chặn dòng chảy của chất lỏng hoặc khí thông qua một đường ống. Van cầu được đặt tên cho hình dạng cơ thể hình cầu của họ với hai nửa của cơ thể được tách ra bởi một vách ngăn bên trong.

Van cầu điều khiển khí nén dạng chữ Y

Van cầu được thiết kế dạng chữ Y giúp làm giảm vấn đề sụt áp cao của hệ thống. Nó có thiết kế như van cân bằng. Dạng van này có cấu tạo ghế ngồi được đặt ở một góc 45 độ so với trục ống. Van thường được sử dụng cho các hệ khí áp cao, và các hệ áp suất giảm đột ngột.

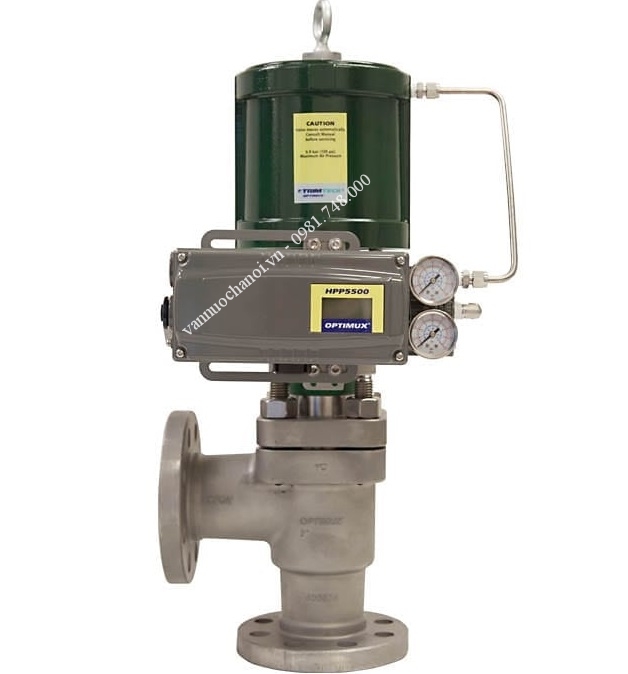

Van cầu dạng góc điều khiển khí nén

Van cầu dạng góc điều khiển khí nén được thiết kế dòng lưu chất chảy vuông góc với nhau. Loại van cầu này cũng có thể được sử dụng trong điều kiện dòng chảy dao động, vì chúng có khả năng xử lý hiệu ứng trượt.

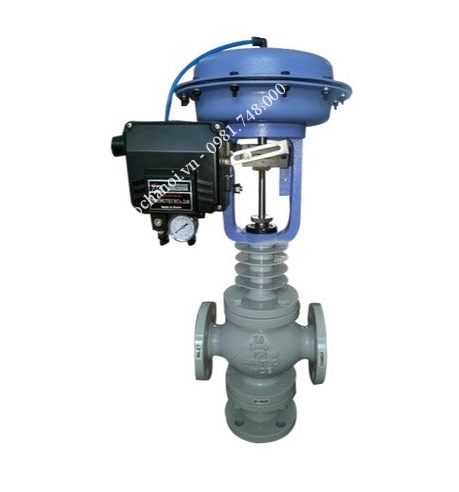

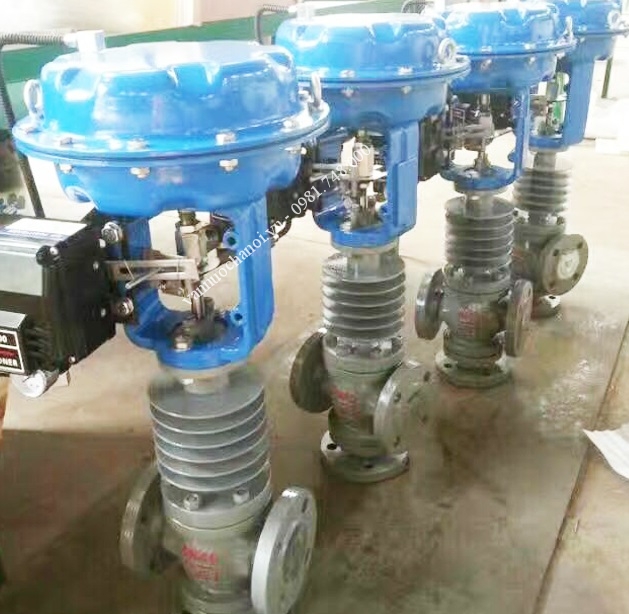

Van cầu 3 ngã điều khiển khí nén

Van cầu được thiết kế 3 ngã giúp chúng ta có thể điều tiết dòng chảy từ 3 hướng khác nhau. Đây là dạng van cầu đặc biệt và hiếm.

Phân loại theo kết nối đường ống.

Van cầu lắp ren điều khiển khí nén

Van cầu khí nén lắp ren được thiết kế để sử dụng cho các đường ống nhỏ từ DN15, DN20, DN25, DN32, DN40, DN50. Van thường được làm bằng đồng, inox, thép. Thiết kế lắp ren giúp cho người sử dụng dễ dàng hơn trong việc lắp đặt, bảo dưỡng và sửa chữa.

Van cầu lắp bích điều khiển khí nén

Van cầu được thiết kế mặt bích giúp van chịu áp lực và nhiệt độ cao. Van thường có các kích thước DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300...

Ưu, nhược điểm của van cầu điều khiển khí nén

Ưu điểm của van cầu điều khiển khí nén

Khả năng đóng ngắt dòng lưu chất cực tốt.

Khả năng điều tiết dòng lưu chất tốt.

Hành trình đóng mở ngắn.

Dễ dàng thay, lắp, bảo dưỡng.

Đĩa không được gắn vàn thân van nên van có thể hoạt động như 1 van 1 chiều dừng.

Điều khiển đóng mở bằng khí nén an toàn tiện lợi.

Dễ sử dụng và lắp đặt.

Độ bền cao hơn, tuổi thọ lớn.

Nhược điểm của van cầu điều khiển khí nén

Giá thành van cao hơn các dạng van khác.

Giảm áp suất đột ngột lớn hơn van cổng.

Yêu cầu lực lớn hơn để chuyển động.

Ứng dụng van cầu điều khiển khí nén

Van thường được ứng dụng trong các môi trường khí hóa lỏng.

Hệ thống nước làm mát nơi dòng chảy cần được điều tiết.

Hệ thống dầu nhiên liệu nơi dòng chảy được điều tiết và độ rò rỉ.

Lỗ thông hơi cao và cống thoát nước thấp.

Nước cấp, thức ăn, dược phẩm, hệtrích khí ngưng tụ và hệ thống thoát nước.

Sử dụng trong các hệ thống nồi hơi, lò hơi.

Ứng dụng trong các hệ thống khí áp cao.

Ứng dụng cho các hệ thống nhiệt điện, thủy điện…

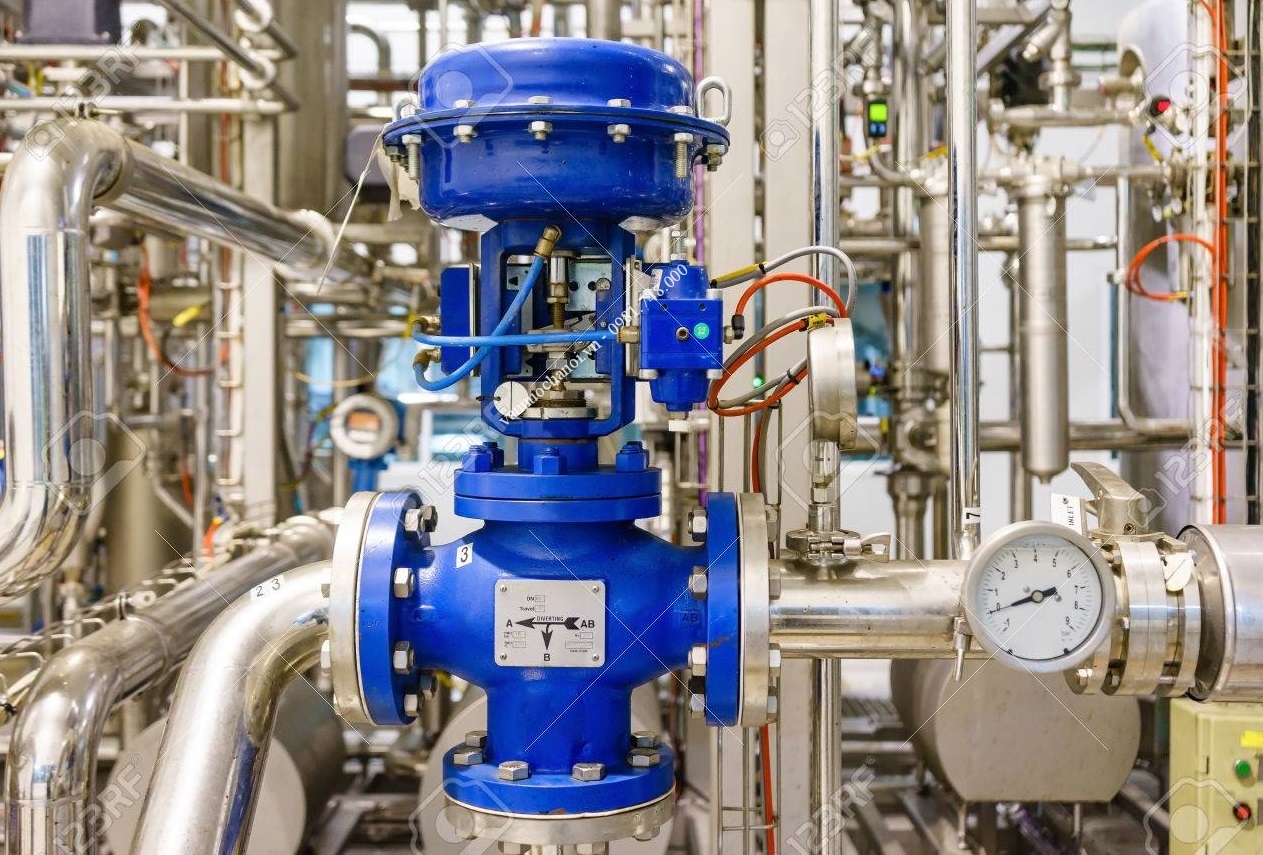

Lắp đặt van cầu điều khiển khí nén

Công tác chuẩn bị

 Chuẩn bị trước van cầu điều khiển khí nén cùng các dụng cụ sau

•  Cờ lê, mỏ léc

• Gioăng làm kín

•  Hệ thống khí nén

•  Bulong và E cu


 Ngoài ra nếu chúng ta muốn lắp đặt van cầu điều khiển khí nén tuyến tính thì cần chuẩn bị thêm dây để kết nối với tủ PLC.

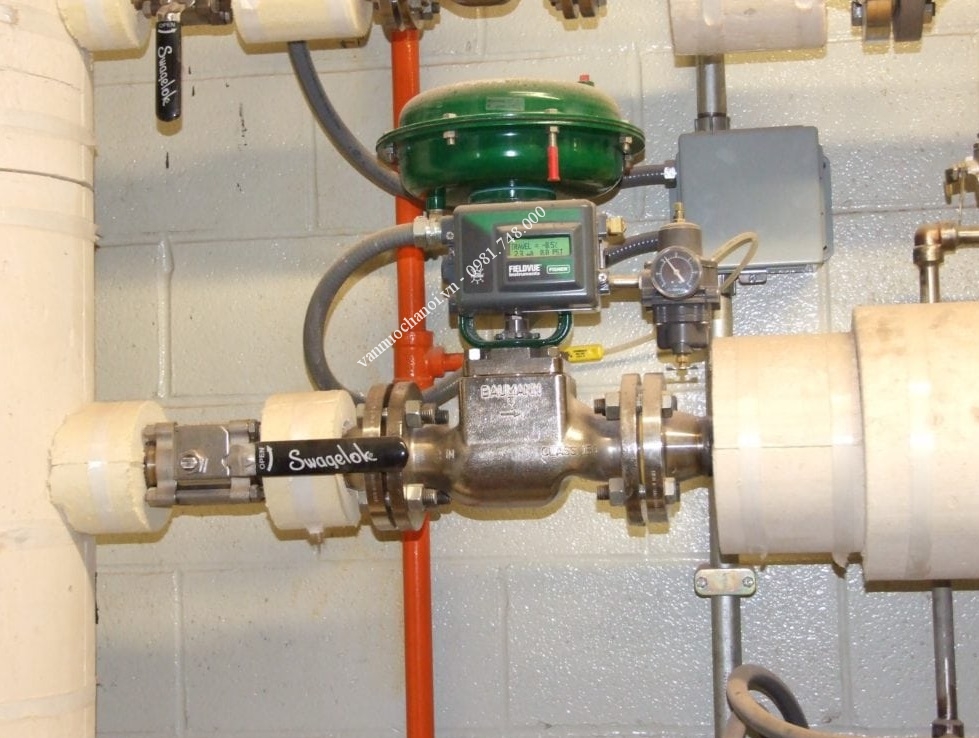

Lắp đặt van

- Lắp solenoid vào đầu khí nén
- Dùng cờ lê siết chặt van với hệ thống đường ống, lưu ý: Siết bulong so le với nhau để van được vào đều và chắc chắn hơn.
- cấp khí nén vào đầu nối nhanh
- Đấu nguồn điện trực tiếp vào solenoid có thể là dòng 24V hoặc 220V

Công tác nghiệm thu vận hành

 Khi việc lắp đặt xong xuôi thì cần kiểm tra lại một lượt trước khi vận hành

 Cấp khí nén test thử xem van đóng mở có tốt không

 Nếu là van tuyến tính thì kiểm tra dây dẫn vào tủ PLC đã ổn định chưa

 Tiến hành vận hành van.

Bảo dưỡng, sửa chữa

 Việc bảo dưỡng van phải được kiểm tra một cách định kỳ, 2 tháng 1 lần

 Thường xuyên kiểm tra các van để có thể kiểm soát được hoạt động của van 1 cách tốt nhất

 Nếu xảy ra hỏng hóc hoặc sự cố mà chưa có hướng giải quyết xin vui lòng liên hệ trực tiếp với công ty chúng tôi.
