Van điện từ là gì? Solenoid valve là gì? | Cấu tạo và nguyên lí làm việc của van điện từ | Các loại van điện từ

I. Van điện từ là gì? Solenoid valve là gì?

Bạn đọc đang cần tìm hiểu van điện từ là gì? hay Solenoid valve là gì?. Van điện từ tên tiếng anh là gì? Solenoid valve van điện từ là gì?

Van điện từ là một thiết bị cơ điện trong đó điện từ sử dụng dòng điện để tạo ra từ trường và do đó vận hành một cơ chế điều chỉnh việc mở dòng chất lỏng trong van. Van điện từ tên tiếng anh là Solenoid valve hay nói cách khác là Solenoid valve có nghĩa là van điện từ.

van_dien_tu_ode_21w3zv190

Van điện từ khác nhau về đặc điểm của dòng điện mà chúng sử dụng, cường độ của từ trường mà chúng tạo ra, cơ chế chúng sử dụng để điều chỉnh chất lỏng, loại và đặc tính của chất lỏng mà chúng kiểm soát. Cơ chế thay đổi từ hành động tuyến tính, bộ truyền động kiểu pít tông đến bộ truyền động trục xoay và bộ truyền động rocker. Van có thể sử dụng thiết kế hai cổng để điều chỉnh lưu lượng hoặc sử dụng thiết kế ba cổng trở lên để chuyển đổi lưu lượng giữa các cổng. Nhiều van điện từ có thể được đặt cùng nhau trên một ống góp.

Van điện từ là yếu tố kiểm soát được sử dụng thường xuyên nhất trong chất lỏng. Nhiệm vụ của van điện từ là tắt, giải phóng, liều lượng, phân phối hoặc trộn chất lỏng. Van điện từ thường được tìm thấy trong nhiều lĩnh vực ứng dụng. Solenoids cung cấp chuyển đổi nhanh và an toàn, độ tin cậy cao, tuổi thọ dài, khả năng tương thích tốt của các vật liệu được sử dụng, công suất điều khiển thấp và thiết kế nhỏ gọn.

II. Cấu tạo và nguyên lí làm việc của van điện từ

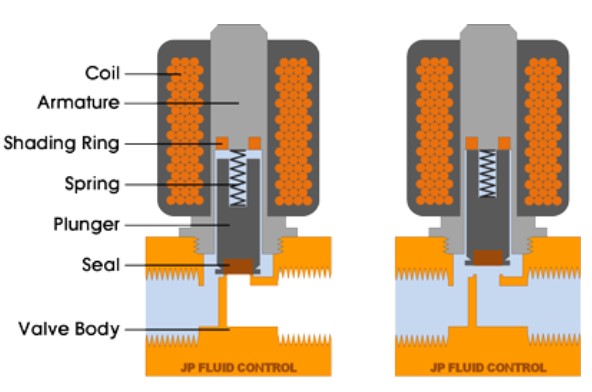

1. Cấu tạo của van điện từ

Van điện từ có cấu tạo như thế nào? Cấu tạo van nước điện từ bên trong ra làm sao?. Mời bạn đọc theo dõi tiếp bài viết dưới đây:

cau_tao_cua_van_dien_tu

Cấu tạo của van điện từ gồm 5 bộ phận chính:

1- Coid điện: Coid điện có nhiệm vụ chính là giúp van sinh ra từ trường được tạo ra từ nguồn điện cấp vào van. Từ trường được sinh ra này chính là nội lực chính để van hoạt động đóng/mở

2- Trục van: Trục van có nhiệm vụ cố định cuộn coid điện, đồng thời là điểm tựa để sinh ra từ trường tác động lên lò xo của van

3- Thân van: Thân van là phần được bao bọc toàn bộ bên ngoài của van, thường được làm từ các loại vật liệu như Gang, đồng, inox, nhựa

4- Lò xo: Lò xo của van có nhiệm vụ đưa van về trạng thái ban đầu sau khi ngừng hoạt động. Đối với dạng van thường đóng, lò xo được nằm ở trên trục van, còn đối với van thường mở, lò xo được nằm ở dưới trục van.

5 - Màng van: Màng van là bộ phận cho phép dòng chảy đi qua hay dừng lại ở trước nó. Nó nhận 1 lực từ trường để mở ra cho phép dòng chảy đi qua, hoặc đóng lại khi hết lực tác dụng.

Trên đây là những bộ phận chính của van điện từ, đối với dạng van điện từ thường mở và van điện từ thường đóng thì cấu tạo có một chút khác nhau ở phần thiết kế Lò xo van. Tuy nhiên, phần lớn về cấu tạo của chúng đều giống nhau

van_dien_tu_unid

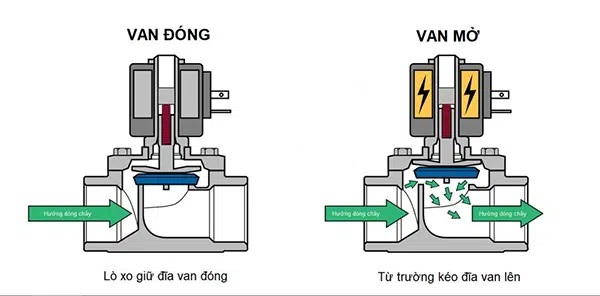

2. Nguyên lí làm việc của van điện từ

Van điện từ làm việc như thế nào? Nguyên lí hoạt động của van điện từ ra làm sao?

Có 2 dạng van điện từ cơ bản là van điện từ thường đóng và van điện từ thường mở, Ở bài viết này chúng tôi sẽ giới thiệu sơ qua cho khách hàng về nguyên lý hoạt động của van điện từ thường đóng:

- Ban đầu van ở trạng thái luôn luôn đóng khi chúng ta chưa cấp điện cho van, khi đó dòng lưu chất di chuyển trên đường ống gặp van sẽ ngưng chuyển động vì van ở trạng thái đóng

- Tiếp theo chúng ta cấp điện cho van ( Có thể dùng điện áp 220V xoay chiều hoặc điện áp 24V ). Khi đó cuộn từ - cuộn coil sẽ sinh từ tạo ra một lực hút nhất định, lực hút này sẽ hút trục van có đĩa đệm và gioăng làm kín lên phía trên.

- Với lực hút của cuộn coil - cuộn dây từ sẽ thắng lực đẩy của lò xo thì đĩa đệm và gioăng làm kín với thân van sẽ tạo thành một khe hở nhất định và khi đó lưu chất sẽ lọt qua van và khi lò xo được nén tối đa van điện từ sẽ mở hoàn toàn tạo ra hiện tượng mở van

- Khi chúng ta ngừng cấp điện cho van thì không còn lực hút nào nữa thì lò xo sẽ giãn nở một cách tự nhiên ép đĩa đệm và gioăng làm kín vào thân van giúp va trở về trạng thái đóng ban đầu.

Như vậy khi nào cần mở van thì chúng ta cấp điện và khi nào cần đóng van chúng ta ngừng cấp điện cho nó. Vì cuộn từ gần như sinh từ ngay lập tức nên van điện từ thường đóng mở rất nhanh có thể nói là đóng mở ngay tức thì.

Từ đây chúng ta có thể thấy nguyên lý hoạt động của van điện từ thường mở cũng sẽ tương tự như van điện từ thường đóng

Để hiểu rõ hơn nữa cũng như trực quan hơn mời quý khách hàng xem video mô tả hoạt động của chúng tôi dưới đây:

III. Các loại van điện từ

Hiện nay có rất nhiều loại van điện từ của nhiều nước khác nhau được nhập khẩu về thị trường Việt Nam. Vậy có bao nhiêu loại van điện từ, và lựa chọn van điện từ loại nào cho phù hợp với hệ thống, giá cả tốt nhất, hàng chính hãng, chất lượng.

1. Phân loại theo kiểu van

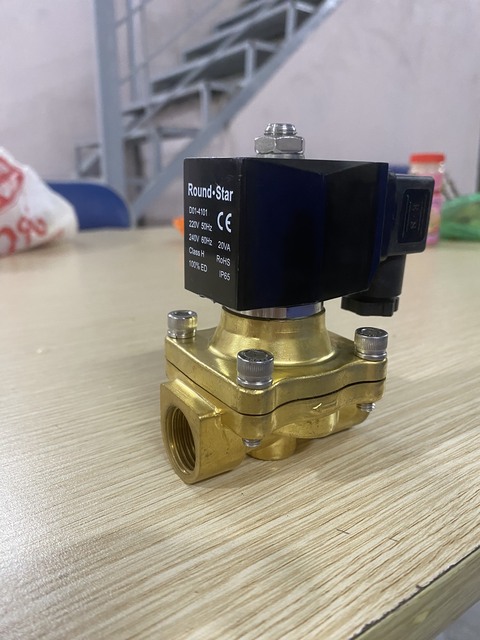

- Van điện từ thường đóng

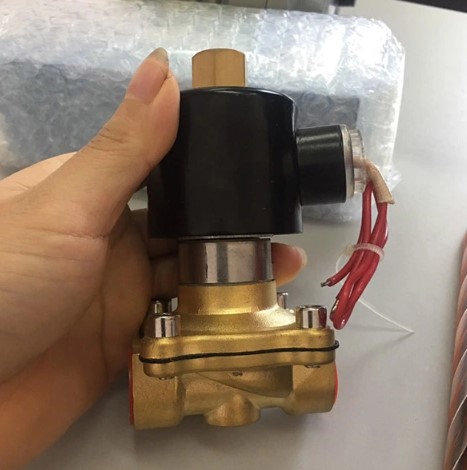

- Van điện từ thường mở

2. Phân loại theo điện áp

- Van điện từ 12v

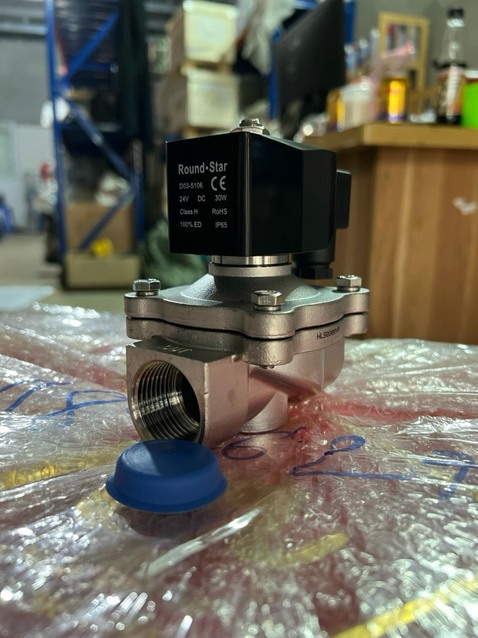

- Van điện từ 24v

- Van điện từ 110v

- Van điện từ 220v

van_dien_tu_nuoc_uw

3. Phân loại theo vật liệu sản xuất

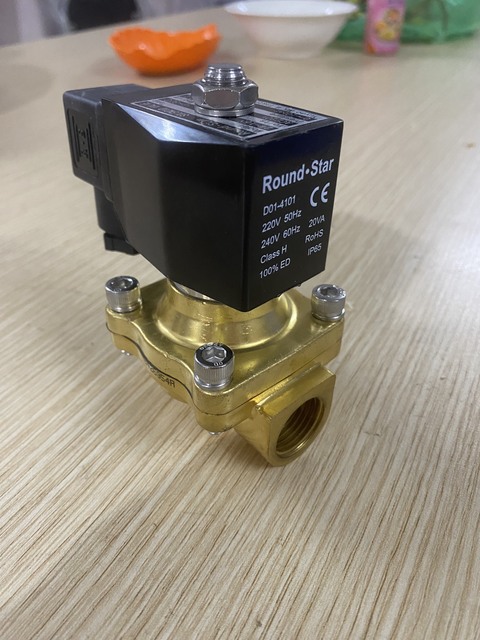

- Van điện từ đồng lắp ren

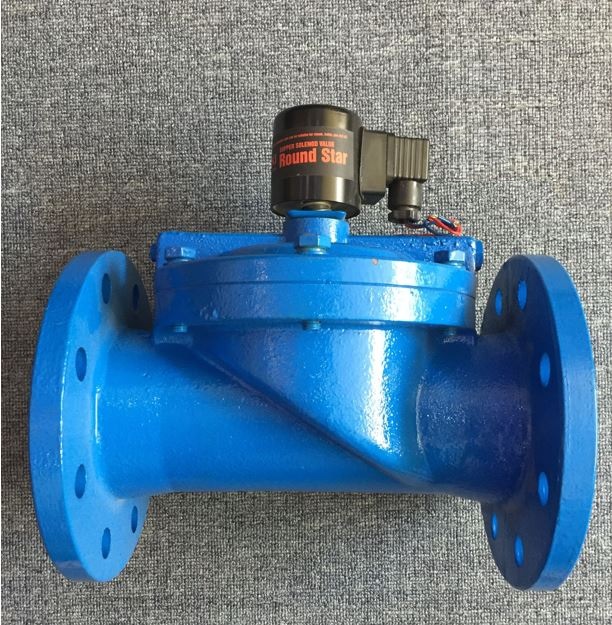

- Van điện từ Gang lắp bích

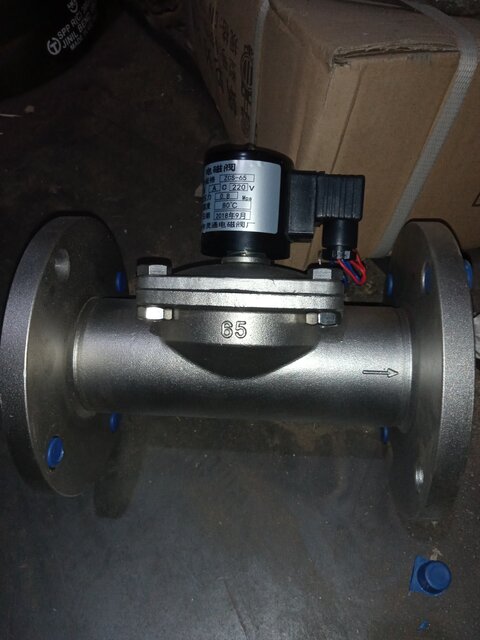

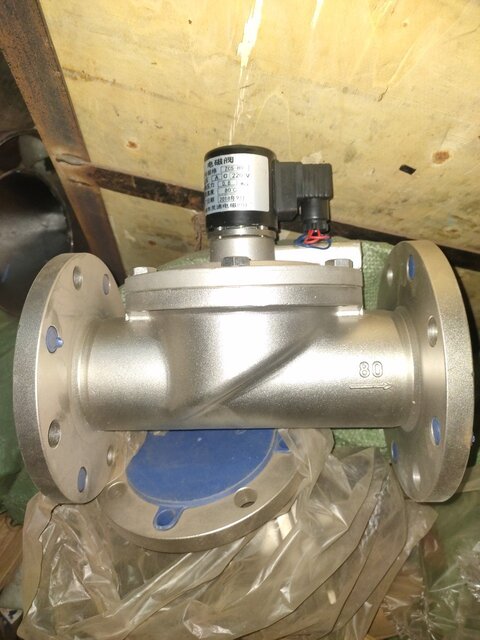

- Van điện từ inox lắp bích

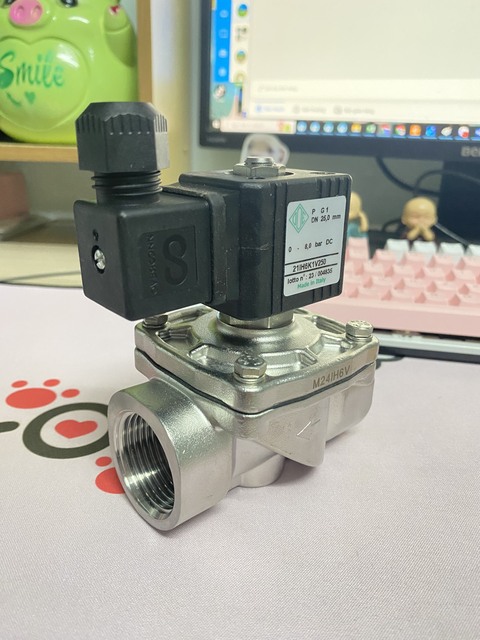

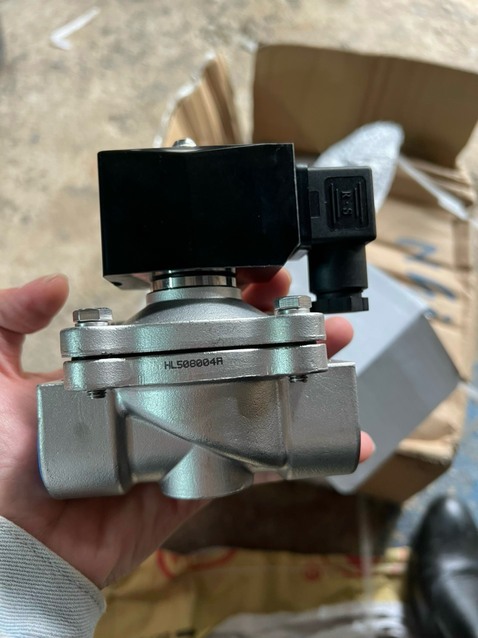

- Van điện từ inox lắp ren

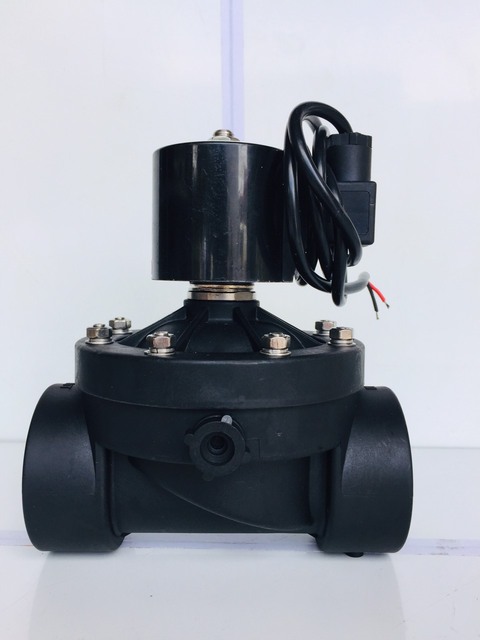

- Van điện từ bằng nhựa

4. Phân loại theo môi trường sử dụng

- Van điện từ nước

- Van điện từ hơi nóng

- Van điện từ khí nén

- Van điện từ chịu nhiệt

- Van điện từ chịu hóa chất

5. Phân loại theo xuất xứ

- Van điện từ Hàn Quốc

- Van điện từ Đài Loan

- Van điện từ Trung Quốc

- Van điện từ Italia

- Van điện từ Nhật bản

vanintlpbchvan_dien_tu_mat_bich

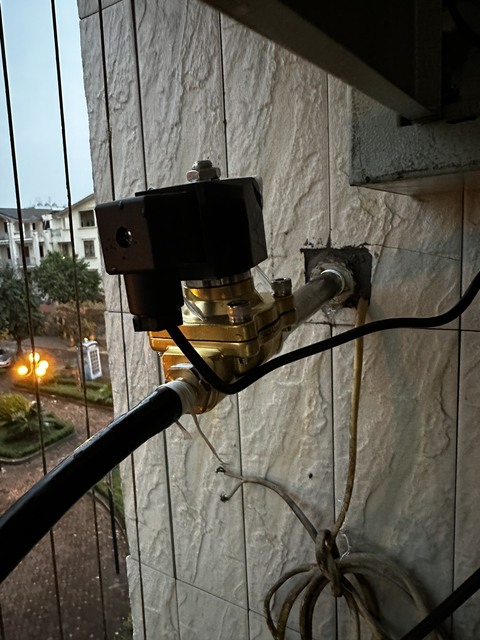

IV. Ứng dụng của van điện từ và hướng dẫn lắp đặt van điện từ

1. Van điện từ dùng để làm gì? Van điện từ có tác dụng gì?

- Chúng ta thường thấy van điện từ ở các hệ thống nước gia đình, các hệ thống tưới cây, các nhà máy nước, lò hơi, nồi hơi, các xưởng gia công, chế biến sản xuất thực phẩm, dược phẩm,... Vậy van điện từ dùng để làm gì và có tác dụng gì?

- Van điện từ được dùng để đóng mở tự động, đóng mở nhanh chóng các hệ thống như trên, nó giúp con người tiết kiệm thời gian, tăng hiệu quả công việc lên nhiều lần, giảm chi phí nhân công, giảm thiểu cách vận hành của 1 hệ thống.

- Van điện từ được chế tạo từ các loại vật liệu Gang, inox, nhựa, đồng nên môi trường sử dụng của van điện từ cũng đa dạng như: Nước, xăng dầu, khí gas, dược phẩm, thực phẩm,....

Ứng dụng của van điện từ trong thực tế là rất lớn, từ các hệ thống nhỏ của các hộ gia đình, tòa nhà chung cư cho tới các đơn vị nhà máy lớn, các công trình xử lí nước thải, trạm bơm, sản xuất chế biến,...

2. Hướng dẫn lắp đặt van điện từ

huong_dan_lap_dat_van_dien_tu

Dưới đây là hướng dẫn lắp đặt van điện từ mà chúng tôi đưa ra để bạn đọc tham khảo thêm về cách lắp đặt van điện từ. Tránh trường hợp lắp van không đúng, ảnh hưởng tới hệ thống sử dụng.

- Trươc tiên chúng ta cần xác định lắp đặt van điện từ cần xác định rõ xem dòng van cửa mình cần sử dụng, có phù hợp với nhu cầu của mình hay không từ nguồn điện áp, tiêu chuẩn IP cho đến phù hợp với nhiệt độ hay môi chất của mình sử dụng là vấn đề cần được lưu ý nhất. thông thường trên mỗi một van điện từ đều có ghi đầy đủ thông số trên tem mác, các bạn có thể dễ dàng đọc thông số trên đó để biết được chi tiết cụ thể

- Sau đó cần  kiểm tra hệ thống đường ống là một yêu cầu bắt buộc của các bạn trước khi tiến hành lắp ráp van, để cho van có thể hoạt động một cách tốt nhất trước khi lắp đặt van điện từ

- Lắp đặt van theo chiều mũi tên được in trên thân mỗi một con van, đây chính là hướng chỉ định dòng chảy theo 1 hướng cố định mà nhà sản xuất khuyến cáo được in nổi trên mỗi một dòng van.

- Cố định phần thân van với hệ thống đường ống bằng các kết nối mặt bích hoặc lắp ren.

- Kết nối nguồn điện với hệ thống điều khiển, thông thường mỗi một van điện từ có dây điện chờ phía bên ngoài để kết nối với các nguồn điện 220V-24VDC hoặc 110V vì thế dựa vào nguồn có sẵn mà lựa chọn van theo đúng yêu cầu của mình.

- Cuối cùng là kiểm tra cuộn điện có bị rơ lõng hoặc xiết chặt quá mức hay không.

- Sau khi lắp đặt xong cần test thử nghiệm độ chuẩn cũng như van vận hành trơn tru hay không

ode_21w4kv250van_dien_tu_yoshitake_japan

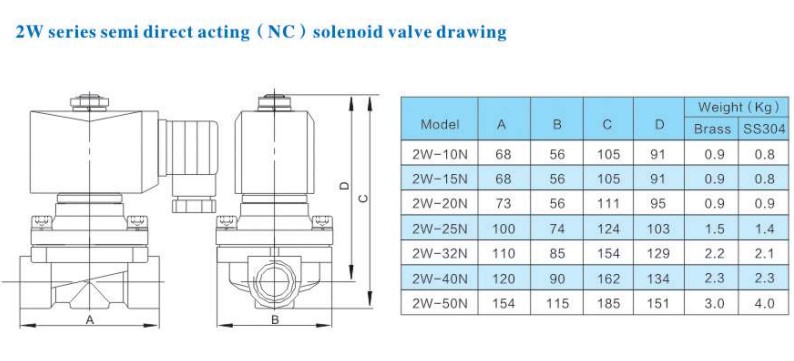

V. Thông số kĩ thuật của van điện từ

- Kích cỡ van: DN8 - DN150

- Vật liệu: Gang, đồng, inox, nhựa

- Đệm làm kín: EPDM, PTFE, Vito, Buna

- Áp lực làm việc: 0~20bar

- Nhiệt độ: -20~200 độ C(tùy vào vật liệu sản xuất van)

- Kiểu lắp: Lắp ren, lắp bích

- Điện áp: 12v, 24v, 110v, 220v

- Sử dụng: Nước, hóa chất, xăng dầu, khí gas

- Xuất xứ: Hàn Quốc, Đài Loan, italia, Nhật bản, Trung Quốc

- Tình trạng hàng hóa: Luôn có sẵn

- Bảo hành: 12 tháng, giấy tờ đầy đủ
