Van một chiều

2 » ( 2 )

I. Van một chiều là gì? Check valve là gì?

Van một chiều hay còn được gọi là van nước một chiều, van kiểm tra, van hồi lưu. Van một chiều cho phép dòng chảy đi theo một hướng cố định và ngăn dòng lưu chất chảy ngược ở hướng còn lại.

Van một chiều tên tiếng anh là Check valve. Van một chiều thường được sử dụng trong các hệ thống nước, xăng dầu, khí gas,...

Van một chiều được thiết kế để hoạt động một cách tự động, không cần tới bất kì tác động nào từ con người hay ngoại lực nào. Vật liệu chế tạo van một chiều thường là Gang, thép, inox, nhựa.

van_mot_chieu5

II. Cấu tạo van một chiều và nguyên lí hoạt động của chúng

1. Cấu tạo của van một chiều

Van một chiều có nhiều dạng khác nhau nhưng tất cả các loại van một chiều đều có một nguyên lí chung về cấu tạo đó là cách thiết kế chỉ cho phép dòng chảy đi qua theo 1 chiều cố định.

Ở bài viết này chúng tôi sẽ nêu rõ thêm về cấu tạo của van một chiều để bạn đọc tham khảo thêm về dòng sản phẩm này.

cau_tao_van_mot_chieu_la_lat

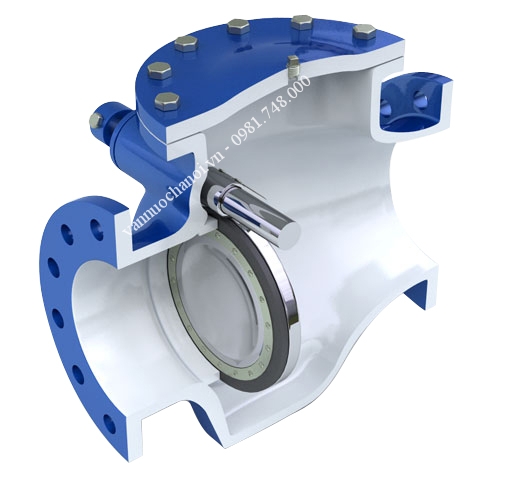

Đây là hình ảnh mô phỏng cấu tạo của van một chiều lá lật. Nó được thiết kế gồm thân van bên ngoài, bên trong là trục van và đĩa van.

Trục van được thiết kế để treo đĩa van và cho phép nó xoay được quanh trục.

Đĩa van thường được làm từ gang, inox có đệm cao su EPDM hoặc PTFE đi cùng để làm kín và giảm độ ồn khi van hoạt động.

Ở 1 đầu của trước đĩa van được thiết kế Gờ ngăn cánh van xoay theo chiều này. Đầu còn lại ở sau đĩa van được mở rộng hơn, cho phép đĩa van xoay dễ dàng và tạo điều kiện cho dòng lưu chất đi qua 1 cách tốt nhất.

cau_tao_van_mot_chieu_lo_xo

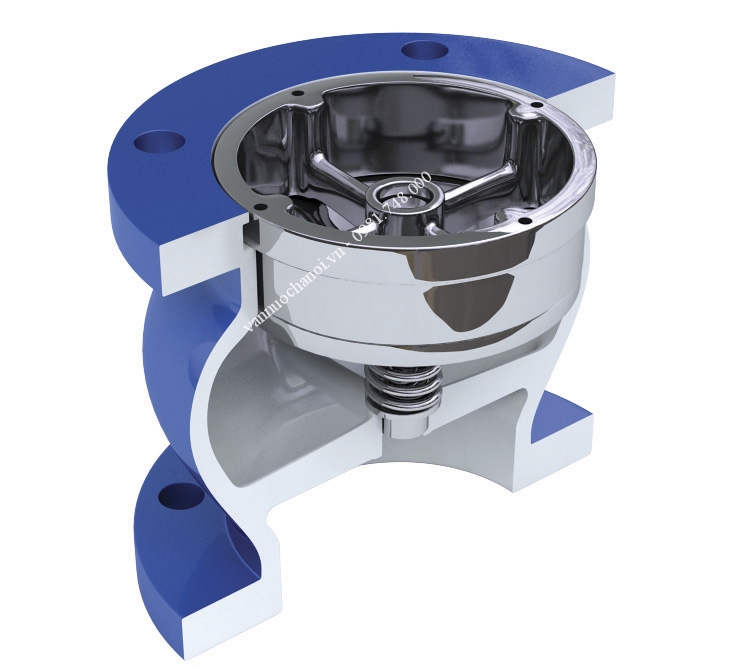

Còn đây là mô phỏng cấu tạo của van một chiều lò xo. Cũng được thiết kế gồm thân van, trục van, lò xo đẩy và đĩa van

Trục van của van một chiều lò xo được thiết kế để làm phương thẳng đứng cho lò xo van hoạt động đồng thời đỡ đĩa van ở trạng thái cố định.

Lò xo van có nhiệm vụ giúp đĩa van lên xuống đàn hồi 1 cách tốt nhất.

Đĩa van với nhiệm vụ chính, đầy lên là cho dòng chảy đi qua, còn khi dòng lưu chất chảy ngược lại thì sẽ bị ngăn lại. Dưới đĩa van là trục đỡ để chống áp lực nước dội ngược vào đĩa, giữ cho đĩa xuống ở mức cố định.

Thân van ở phần bao bọc đĩa van được thiết kế 1 lớp gờ để đỡ đĩa van khi ngưng hoạt động.

2. Nguyên lí hoạt động của van một chiều

Khi không có dòng chất lỏng-khí chảy qua van, phần tử trượt (cửa xoay) của van dưới tác dụng của trọng lượng chính nó hoặc lực lò xo được giữ chặt ở ví trí “Đóng”. Khi xuất hiện dòng chảy đến van, phần tử trượt (cửa xoay ) dưới tác động của năng lượng dòng chảy bị đẩy khỏi vị trí đóng và cho phép dòng chảy đi qua van. Tại thởi điểm vận tốc dòng chảy về không, phần tử trượt ( cửa xoay) quay về vị trí đóng, áp suất cửa ra của van tác động lên phần tử trượt giữ chặt phần tử trượt ở vị trí đóng và ngăn cản dòng chảy về hướng cửa vào của van. Như vậy sự hoạt động của van một chiều hoàn toàn tự động dưới tác động của chất lỏng-khí.

Để rõ hơn về nguyên lí hoạt động của van một chiều mời bạn đọc theo dõi video dưới đây:

III. Các loại van một chiều

Đối với dòng van một chiều đặc biệt có rất nhiều loại khác nhau. Dưới đây là cách phân loại van một chiều của cá nhân tôi, mời bạn đọc tham khảo thêm

1. Phân loại theo cấu tạo

- Van một chiều lá lật

- Van một chiều lò xo

- Van một chiều cánh bướm

- Van một chiều cối

- Van một chiều dạng đĩa

- Van một chiều cửa lật

van_mot_chieu_la_lat_inox_han_quoc

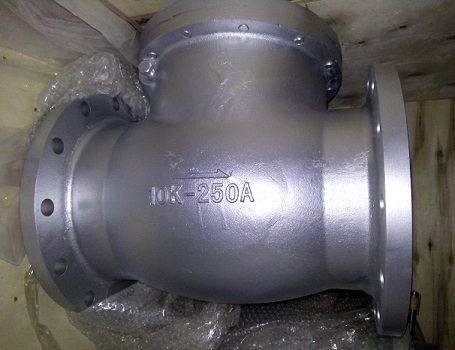

Hình ảnh van một chiều lá lật

2. Phân loại theo vật liệu sản xuất

- Van một chiều lá lật inox

- Van một chiều lá lật nhựa

- Van một chiều đồng lá lật

- Van một chiều lá lật gang

- Van một chiều lò xo inox

- Van một chiều lò xo nhựa

- Van một chiều lò xo gang

- Van một chiều đồng lò xo

- Van một chiều cánh bướm inox

- Van một chiều cối inox

- Van một chiều dạng đĩa inox

van_1_chieu_lo_xo_malay1

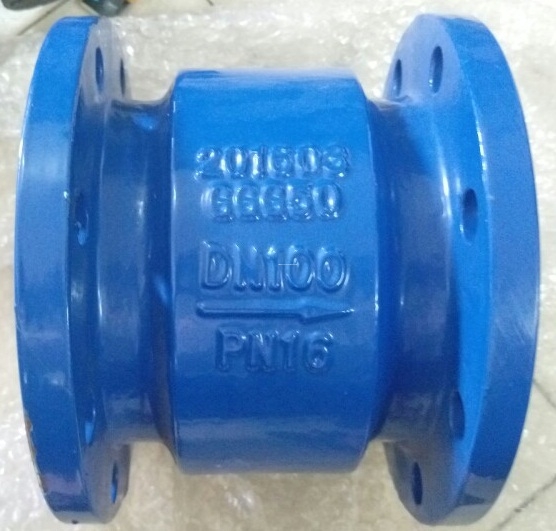

Hình ảnh van một chiều lò xo

3. Phân loại theo xuất xứ

- Van một chiều Hàn Quốc

- Van một chiều Đài Loan

- Van một chiều Trung Quốc

- Van một chiều Malaysia

4. Phân loại theo môi trường sử dụng

- Van một chiều nước

- Van một chiều hơi

van_mot_chieu_canh_buom_han_quoc

Hình ảnh van một chiều cánh bướm

IV. Cách lắp đặt van một chiều và Giá van một chiều

1. Cách lắp đặt van một chiều

- Kích thước của đường ống và van phải đồng nhất

- Lắp đúng chiều và 1 đầu trục van ở vị trí mũi tên màu đỏ để lưu chất tác động đều hai cánh van

- Giữa hai mặt bích của đường ống và van cần phải có đệm làm kín. Đệm làm kín phải có đường kính bằng đường kính của van, tránh trường hợp đệm làm kín sai kích thước gây tắc hoặc rò rỉ hệ thống.

- Xiết bulong, đai ốc từ từ theo mặt phẳng

- Chú ý về khoảng cách , một khoảng cách tối thiểu cần được đánh giá cao giữa van một chiều và các yếu tố khác để tránh xung đột thủy lực.

2. Giá van một chiều

Hiện nay công ty chúng tôi đang nhập khẩu và phân phối trực tiếp các dòng van một chiều, van một chiều lá lật, cánh bướm, lò xo, dạng cửa lật của nhiều nước như Hàn Quốc, Đài Loan, Trung Quốc, Malaysia. Do van một chiều có nhiều kích cỡ và model khác nhau nên bạn đọc tham khảo về dòng van một chiều cần tư vấn về sản phẩm hoặc cần được báo giá van một chiều.

Để nhận báo giá đầy đủ và chi tiết nhất xin vui lòng liên hệ trực tiếp với công ty chúng tôi, tại đây bạn sẽ được tư vấn hỗ trợ nhiệt tình nhất.
