Van cân bằng

Van cân bằng là gì?

Van cân bằng có tên tiếng anh là balancing valves là dạng van dùng để cân bằng tổn thất áp suất, lưu lượng hoặc nhiệt độ chức năng chính của van là cân bằng lưu chất, nhiệt độ ở hai nhánh của ống bằng nhau. Ngoài ra van còn duy trì điều kiện lưu lượng để van điều khiển hoạt động chính xác trong các hệ thống HVAC, bởi vì hệ thống không cân bằng có thể tạo ra sự thay đổi nhiệt độ rộng giữa các phòng và có thể làm tăng nhu cầu năng lượng.

Van được dùng để đo và điều chỉnh lưu lượng, áp suất để cân bằng thuỷ lực giữa các nhánh trong hệ thống giúp chúng ta tính toán lưu lượng và tổn thất áp suất, giúp cài đặt giá trị của các nhánh trong hệ thống giúp cân bằng dễ dàng.

Van thường được điều khiển cài đặt tự động hoặc bằng tay.

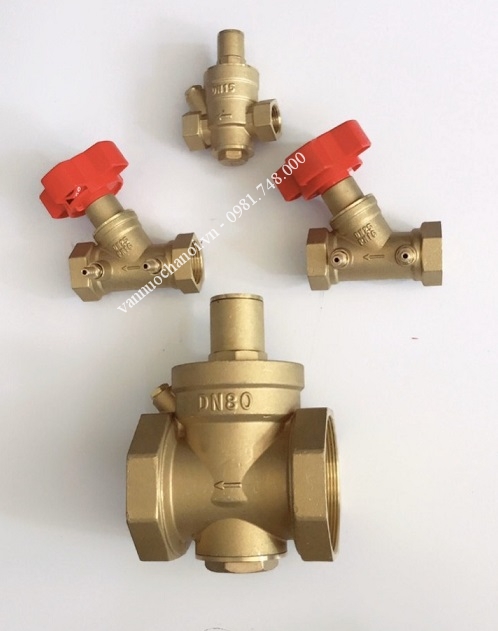

van_can_bang2van_can_bang_co

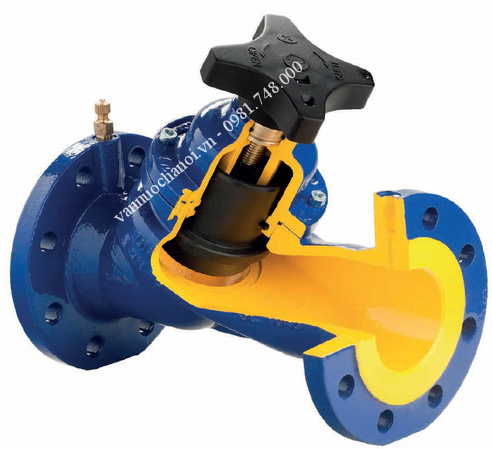

Cấu tạo và nguyên lý hoạt động của van cân bằng

Cấu tạo van cân bằng

  • Thân van: Thân van thường được làm bằng gang, đồng, là một dạng van giống van cầu.
  • Ghế van: Ghế van là vị trí để cho đĩa van đặt vào.
  • Đĩa van: Đĩa van là thiết bị điều chỉnh lưu lượng và nhiệt độ cài đặt.
  • Trục van: trục van kết nối đĩa và tay vặn
  • Vít điều chỉnh: Vít dùng để điều chỉnh áp lực và nhiệt độ.
  • Tay vặn van: Tay vặn để đóng mở van.

cau_tao_van_can_bang

Nguyên lý hoạt động của van cần bằng

Về nguyên lý hoạt động van cân bằng có thể được chia làm hai loại chính:

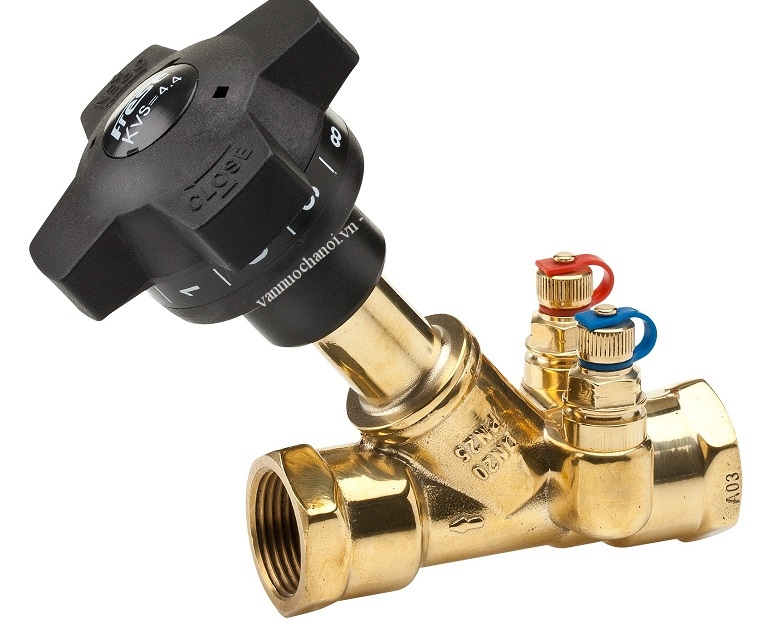

Van cân bằng tĩnh

Van cân bằng tĩnh, còn được gọi là van thủ công hay van cơ, là một phép đo lưu lượng và điều chỉnh của van, điều chỉnh mức áp mong muốn thủ công. Nguyên lý của van cân bằng cho chảy thay đổi bằng cách cho dòng chảy đi qua tấm lưới của van, và với chức năng tắt. Bằng cách đo van trước và sau khi đo độ sụt áp, kết hợp với mở van, van có thể được chuyển đổi thành lưu lượng điều tiết của van. Van cân bằng tĩnh về cơ bản là mối quan hệ "chênh lệch lưu lượng - áp suất - mở", chỉ báo mở có thể điều chỉnh lưu lượng cũng như điều chỉnh các đặc tính của bộ phận điều chỉnh giảm xóc.

Van cân bằng động

Van cân bằng động còn được gọi là van điều khiển lưu lượng tự vận hành, là một chênh lệch áp suất nhất định giữa thân van và thân van có thể tự động duy trì lưu lượng của đường ống luôn giống nhau.

Thông qua thay đổi ống van cân bằng của khu vực dòng chảy để phù hợp với những thay đổi trước và sau chênh lệch áp suất van, để đạt được mục đích kiểm soát dòng chảy. Đó là sự khác biệt áp suất nhất định giữa lưu lượng đầu vào van có thể đảm bảo rằng lưu lượng không đổi. Nó tương đương với một dạng van tiết lưu biến đổi điện trở một phần, dạng van này bao gồm một dòng chảy thay đổi của van và lò xo có độ chính xác cao (5%) và thiết bị hỗ trợ. Chức năng chênh lệch áp suất của lò xo sẽ ​​tự động kiểm soát lưu lượng dòng chảy của van, do đó làm cho lưu lượng của van không đổi.

Tầm quan trọng của van cân bằng

  • Một hệ thống không cân bằng không thể đáp ứng tải làm mát của nó.
  • Trong một hệ thống mất cân bằng, các mạch từ xa không đáp ứng lưu lượng thiết kế cần thiết.
  • Không có van cân bằng thì hiệu xuất làm lạnh sẽ bị giảm.
  • Công suất làm lạnh tối đa được phân phối hoàn toàn cho tất cả các thiết bị đầu cuối. Điều này có nghĩa là hệ thống tối ưu và hiệu suất xây dựng đạt được, hiệu quả được đảm bảo và cuối cùng, tiền được tiết kiệm.
  • Loại bỏ tiếng ồn, độ rung, dao động và phản hồi.
  • Một thiết kế không bị tắc có thể được rửa ngược để làm sạch dễ dàng.
  • Giảm số lượng van trong hệ thống.
  • Đảm bảo tốc độ dòng chảy thích hợp và do đó hiệu quả cao hơn.
  • Loại bỏ chi phí liên quan đến thử nghiệm và cân bằng.
  • Phụ cấp dễ dàng thêm các thiết bị bổ sung mà không ảnh hưởng đến sự cân bằng.

van_can_bang_co1

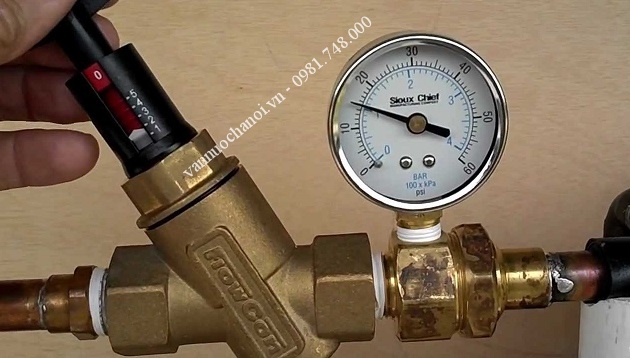

Cách chỉnh van cân bằng

Trên tay vặn của van cân bằng có đánh các số từ 1 – 9. Tương ứng với các mức bên dưới chỗ cổ tay vặn các số từ 1 -9.

Khi chúng ta vặn thì các số bên trên di chuyển và áp lực nước và nhiệt độ ở đầu vào cũng thay đổi theo. Cùng với đó là các con số ở cổ tay vặn cũng thay đổi.

Khi số trên tay vặn trùng với số trên cổ tay vặn thì áp lực sẽ cân bằng nhau.

van_can_bang_nhiet

Phân loại van cân bằng

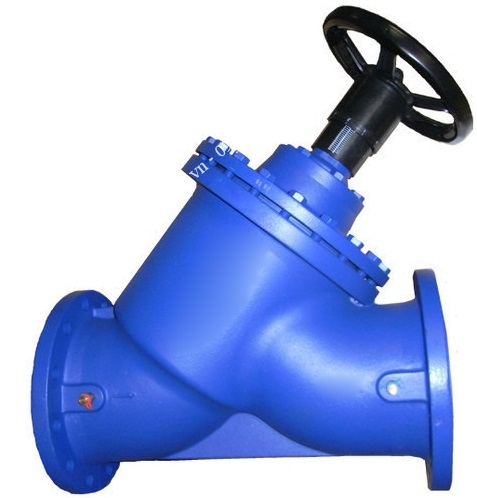

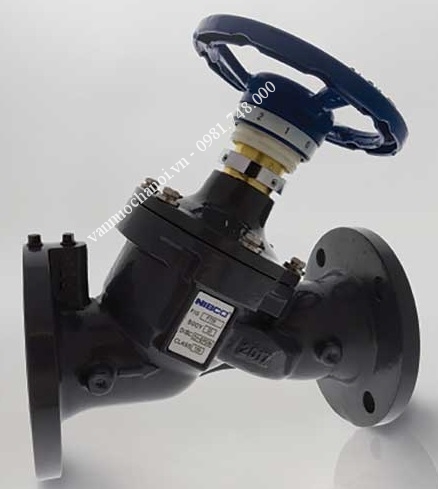

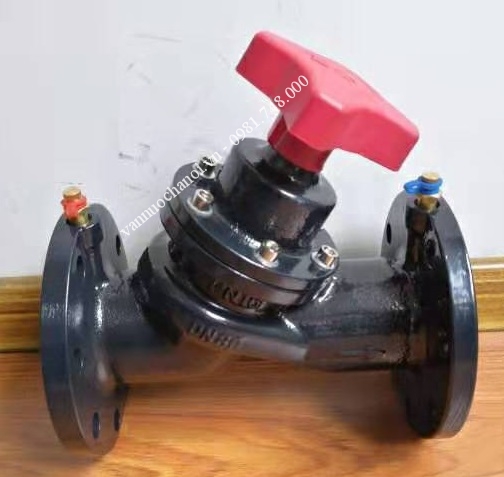

Van cân bằng cơ, van cân bằng tay

Van được điều khiển đóng mở bằng tay dùng trong việc ổn định áp suất của một hệ thống, nó được sử dụng để làm đối trọng và một tải trọng mà tại đó van tạo ra một áp suất để cân bằng với một tải trọng không cho nó dịch chuyển khi hệ thống nghỉ (do ảnh hưởng của trọng lượng). Bình thường áp suất được cài đặt bằng 1,3 lần áp lực do tải trọng gây ra. Ngoài ra van còn được sử dụng với mục đích để điều chỉnh áp suất, cân bằng áp suất giữa các nhánh hoặc giữa các Fcu.

van_can_bang_gang

Van cân bằng tự động

Van cân bằng tự động được sử dụng trong các hệ thống sưởi ấm và làm mát trung tâm dựa vào dòng nước chảy qua hệ thống. Sử dụng công nghệ dòng chảy mới nhất để đảm bảo rằng tốc độ dòng chảy thiết kế đạt được mọi lúc bất kể mọi thay đổi áp suất trong hệ thống.

van_can_bang_tu_dong_1

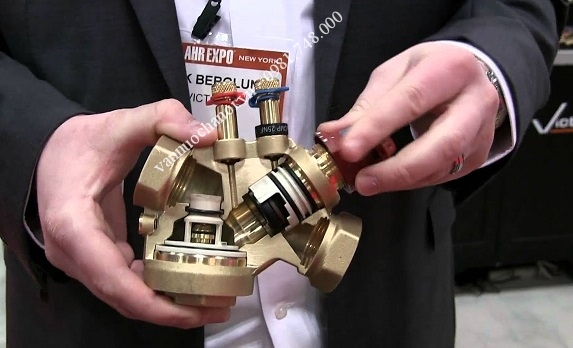

Van cân bằng nhiệt

Van liên tục cảm nhận nhiệt độ vòng quay trở lại bằng bộ điều chỉnh nhiệt và điều chỉnh lưu lượng nước nóng để đáp ứng điểm đặt nhiệt độ của van. Khi được lắp đặt trên mỗi vòng quay trở lại, hệ thống tuần hoàn nước nóng cân bằng thủy lực sẽ tự động được duy trì.

van_can_bang_tinh1

Van cân bằng áp lực

Van cân bằng áp suất chỉ có một tay cầm điều khiển cả âm lượng và nhiệt độ, cũng như một nút xoay hoặc vít đặt để đặt điểm dừng cho tay cầm (tỷ lệ tối đa giữa nóng và lạnh). Áp suất được cân bằng bằng cách trượt đĩa trên pít-tông hoặc ống, phản ứng với thay đổi và duy trì tỷ lệ áp suất. Cơ chế bên trong van cân bằng áp suất sẽ di chuyển để giảm (hoặc cắt) nước nóng, duy trì sự cân bằng giữa dòng nóng và lạnh: nhiệt độ không nên dao động quá vài độ. Luôn nhớ rằng van cân bằng áp suất không chú ý đến nhiệt độ, vì vậy van được đặt ở nhiệt độ tối đa.

cach_chinh_van_can_bang

Báo giá van cân bằng

Để nhận được báo giá van cân bằng sớm nhất xin vui lòng liên hệ trực tiếp với SĐT : 039.357.3904 – Gặp Trung hoặc liên hệ qua email : vannuochanoi.vn@gmail.com.

Quy trình báo giá tuân thủ các bước cơ bản sau:

Để lựa chọn được sản phẩm van cân bằng phù hợp với nhu cầu của khách hàng, khách hàng nên tham khảo trước với chúng tôi.

Nên gọi điện trực tiếp cho chúng tôi để được tư vấn sử dụng đúng

mục đích, tiết kiệm nhất

Yêu cầu nhân viên báo giá ( Văn bản, báo miệng )

Quyết định mua hàng và báo với nhân viên của chúng tôi

Làm thủ tục hóa đơn, thanh toán, giấy tờ liên quan

Giao hàng tận nơi cho quý khách hàng.
