Van Cổng

2 3 » ( 3 )

Van cổng là gì?

Van cổng là gì?

Van cổng là dạng van dùng để đóng, mở hoàn toàn một dòng lưu chất trên đường ống.  Một van cổng mở ra bằng cách nâng một cánh cổng ra khỏi đường dẫn của chất lỏng. Đặc điểm khác biệt của van cổng là cánh cổngđược thiết kế song song với dòng lưu chất.

Ngoài ra van cổng còn có khả năng điều tiết dòng lưu chất vô cùng tốt. Van cổng là một van đa chiều có nghĩa là hoạt động của van được thực hiện bằng tay quay hoặc điều khiển điện. Vì van phải xoay nhiều vòng để chuyển từ vị trí mở sang vị trí đóng, hoạt động chậm cũng ngăn chặn hiệu ứng búa nước.

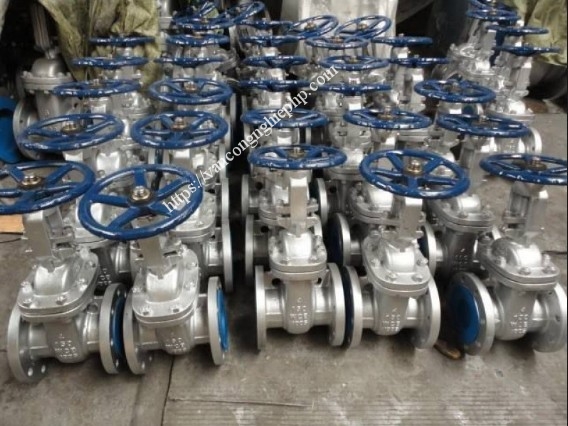

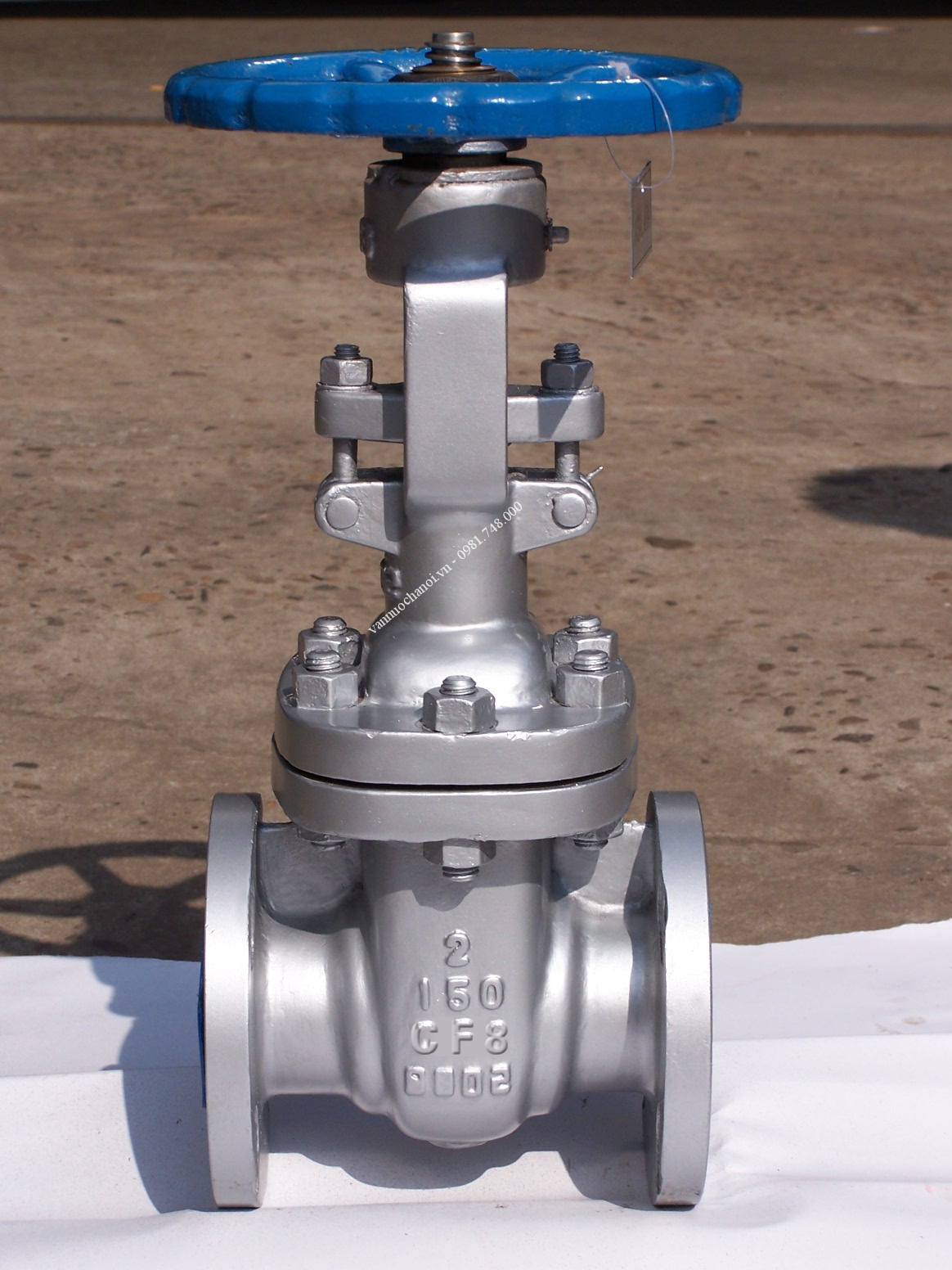

van_cong_ty_chim_inox_4van_cong_gang2

Lịch sử hình thành van cổng

Năm 1839 cư dân New Haven, Charley W. Peckham Mặc dù bằng sáng chế của ông Peckham là dành cho van cửa cổng. Nó không giống van cổng ngày nay nhưng dù sao nó vẫn được gọi là van cổng.

Năm 1840, van cổng đầu tiên như ngày nay đã được cấp bằng sáng chế bởi Theodore Scowden ở Cincinnati, Ohio.

Năm 1850 đến đầu thế kỷ 19 William Teller Crane (Crane); Edmund H. Lunken (Lunkenheimer); William Powell (Powell); HG Ludlow (Ludlow); Rufus B. Chapman (Chapman); Charles Jenkins (Jenkins); Daniel Kennedy (Kennedy); và Rufus Pratt (Pratt & Cady). Tất cả những người đàn ông này đã cấp bằng sáng chế cho thiết kế van của họ và thành lập các công ty mà sau này trở nên nổi tiếng trong lĩnh vực kiểm soát dòng chảy.

Vào năm 1896, William Jennings, một kỹ sư của Công ty Pratt & Cady, đã cấp bằng sáng chế cho thiết kế vòng ghế có ốc vít sẽ vẫn là tiêu chuẩn trong 75 năm tiếp theo.

Mãi đến những thập kỷ đầu tiên của thế kỷ 20, áp lực hơi nước mới bắt đầu vượt qua mức 150-200 psi. Cho đến lúc đó, các ứng dụng áp suất thấp này đã được xử lý dễ dàng bằng các van bằng đồng và sắt trong ngày. Van gang cũng có thể dễ dàng xử lý nhiệt độ khiêm tốn 350-400 độ.

Những đổi mới trong ngành điện dẫn đến sự gia tăng nhiệt độ và áp lực vận hành trong khoảng thời gian 1915-1925. Tình trạng này thúc đẩy sự phát triển nhanh chóng của vật liệu van mới - thép. Thép có thể chịu áp lực và nhiệt độ mà đường ống trong các nhà máy điện trung tâm mới yêu cầu. Trong giai đoạn trưởng thành này, van cổng thép đã áp dụng thiết kế và ngoại hình mà nó vẫn được biết đến cho đến ngày nay. Khi nhiệt độ và áp suất vận hành tiếp tục tăng, các hợp kim crôm / moly mới bắt đầu được sử dụng trong xây dựng van.

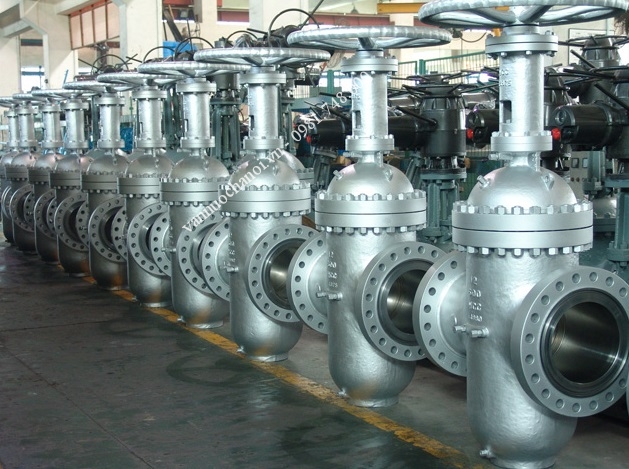

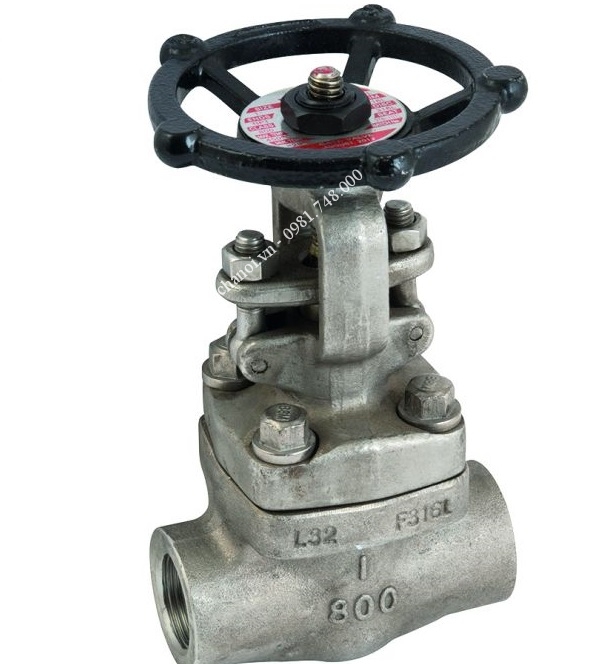

van_cong_ap_luc_cao

Các tên gọi khác của van cổng

Van cổng có tên tiếng anh là Gate valve.

Các tên gọi khác của van cổng là van chặn.

van chặn nước.

Van cửa.

Phân loại van cổng – Van chặn

Phân loại theo cấu tạo van

Van cổng ty nổi

Van cổng ty nổi là dạng van cổng mà khi mở van thì ty van sẽ nổi lên. Ty van có một lớp ren ngoài để khi chúng ta đóng van thì ty van nổi, khi chúng ta mở van thì ty van chìm xuống.

Van cổng ty nổi có ưu điểm là có thể quan sát được vị trí đóng, mở của van từ bên ngoài. Van cổng ty nổi còn được gọi là van cổng vai. Thuận tiện trong việc vệ sinh, bảo dưỡng định kỳ.

Phần trục xoay của van khó bị han gỉ hơn so với ban cổng ty chìm do nó không phải tiếp xúc trực tiếp với chất lỏng chảy trong ống.

Nhược điểm: cẩn một khoảng không gian đủ rộng để thao tác đóng mở van, van để lâu ngày có thể khỏ đóng mở do gỉ sét.

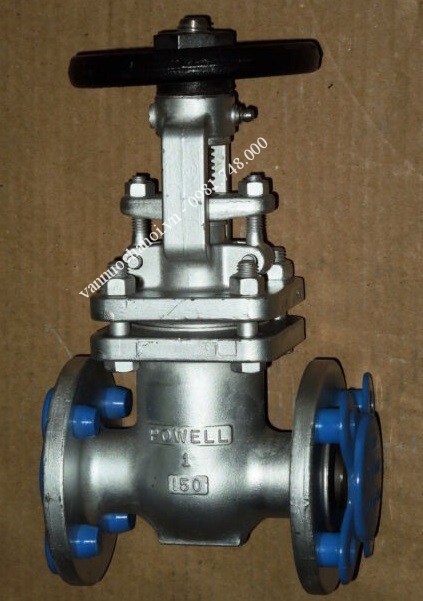

van_cong_dai_loan

Van cổng ty chìm

Van cổng ty chìm là dạng van cổng mà khi chúng ta đóng hoặc mở van thì ty van không thay đổi kích thước. Van cổng ty chìm người ta còn gọi là van cổng không thay đổi kích thước khi sử dụng.

Van cổng ty chìm không thay đổi kích thước van nên rất được ưa chuộng, giá thành van cổng ty chìm cũng rẻ hơn van cổng ty nổi.

Van cổng có thiết kế nhỏ gọn, tiện cho quá trình lắp đặt, thay thế sữa chữa.

Hàng có nhiều loại kích cỡ, sẵn hàng sau này tiện công tác bảo trì, sữa chữa.

van_cong_gang

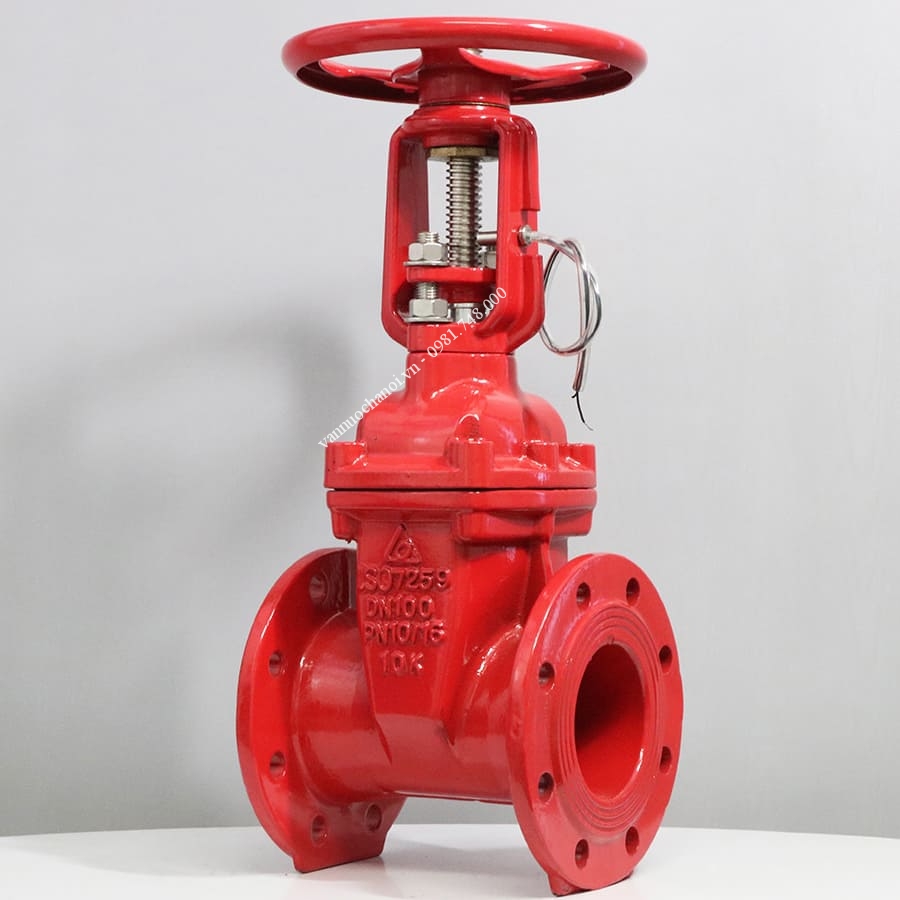

Van cổng tín hiệu điện, Van cổng OS & Y

Van cổng tín hiệu điện là một dạng van cổng ty nổi được gắn với một công tắc giám sát hành trình bằng điện. Khi van đóng hoặc mở thì công tắc giám sát sẽ gửi tín hiệu về tủ điều khiển. Van cổng tín hiệu điện còn được gọi là van cổng kèm công tắc giám sát.

Van cổng tín hiệu điện rất tiện lợi cho việc vận hành hệ thống. Van thường được lắp đặt ở những vị trí khuất, lấp, trên cao, những chỗ xa… Người sử dụng có thể quan sát vị trí đóng mở van mà không cần đến trực tiếp chỗ lắp đặt.

Van cổng tín hiệu điện được sử dụng nhiều cho hệ thống phun nước tự động,  trong hệ thống PCCC, trong hệ thống cấp nước sạch.

van_cong_tin_hieu_dien

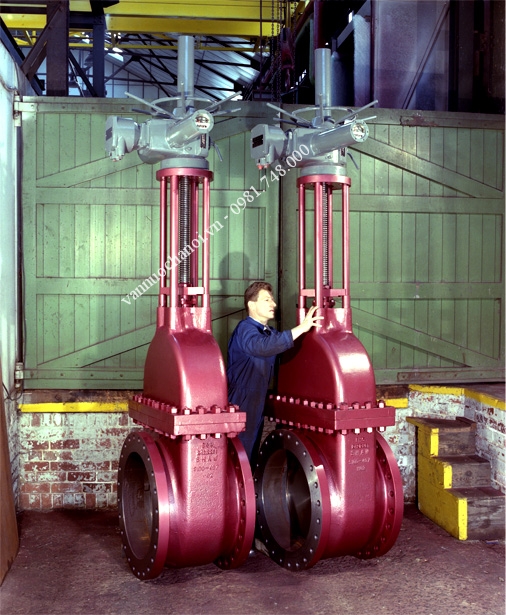

Van cổng điều khiển điện

Van cổng điều khiển điện là dạng van cổng được điều khiển đóng mở một cách hoàn toàn tự động bằng Motor điện. Motor điện sử dụng dòng điện 24v, 110v, 220v, 380v. Được thiết kế theo tiêu chuẩn an toàn châu âu.

Van cổng điều khiển điện có ưu điểm là được tự động hóa hoàn toàn. Chất lượng van cao, dễ dàng lắp đặt và sử dụng. Phần motor điện hoạt động thay thế hoàn toàn nhân công vận hành.

van_cong_dieu_khien_dien1

Van cổng dao

Van cổng dao hay còn được gọi là van xẻng, van đĩa, van dao… Là loại van có chiều ngang nhỏ, hẹp không chiếm nhiều diện tích không gian của mặt bằng sử dụng. Van cổng dao có hình dáng khác so với các van cổng kể trên. Van có thiết kế lưỡi dao cắt ngang dòng lưu chất để đóng van.

Được ứng dụng rộng rãi trong các ngành: khai thác than, công nghệ thực phẩm, dược phẩm, hóa học, bột giấy, sợi, dệt, y học. Thường được dùng để đóng mở nguồn cấp nước từ sông, hồ, hoặc cửa xả của các kênh, dọc, đường thoát nước của các hệ thống.

Van cổng dao thường có hai loại chính là:

Van dao tay quay
Van dao điều khiển khí nén.

van_cong_dao

Van cổng phai

Van cổng phai hay van cửa phai, van tường là dạng van có thiết kế tương tự như van cổng dao. Được thiết kế khung van và hai bên tường. Khung van có nhiệm vụ giữ cánh van trong suốt hành trình đóng mở. Cho phép cánh van di chuyển theo 1 phương không đổi ngay cả khi có áp lực của nước tác động.

Van cửa phai có mục đích điều tiết lượng nước. Khi mưa bão hoặc ngập úng thì việc đóng, mở van cửa phai tại các điểm xả, hồ chứa để phòng tránh ngập lụt tức thời. Tại các thành phố lớn trên thế giới thường xây dựng các hầm chứa, hồ chứa nước với trữ lượng lớn.  Để điều tiết và với những hồ chứa này thì phải sử dụng van cửa phai mới đảm bảo được lưu lượng và chi phí vận hành.

Với hệ thống kênh mương thủy lợi:

Van cửa phai sử dụng để đóng mở để giữ nước hoặc xả nước theo điều kiện từng mùa.

van_cua_phai

Van cổng ty chìm nắp chụp

Van cổng ty chìm nắp chụp hay van cổng nắp chụp là loại van cổng ty chìm tức là khi đóng hoặc mở van thì ty luôn luôn nằm trong thân van, và kích thước van không bị thay đổi. Ngoài ra nó không có vô lăng mà dùng nắp chụp, khi nào sử dụng mở van hoặc đóng van chúng ta mới nối trục để sử dụng.

Van cổng ty chìm nắp chụp thường được lắp đặt chìm, sâu ở dưới. Kích thước van cổng nhỏ nên dễ dàng lắp đặt ở các môi trường chật hẹp.

van_cong_dn

Phân loại dựa trên vật liệu chế tạo

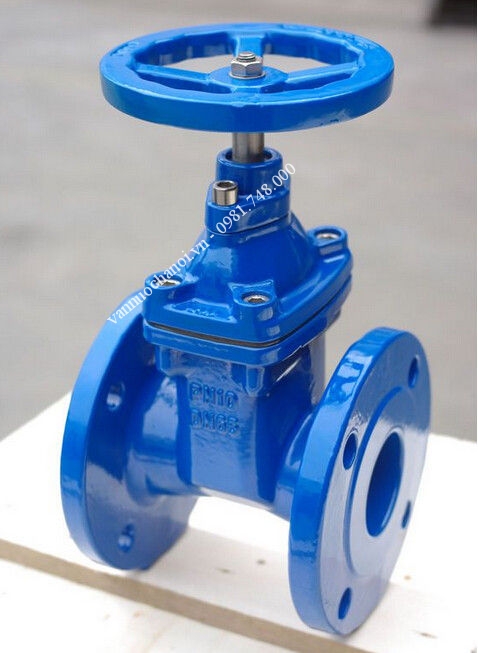

Van cổng gang

Van cổng gang là dạng van cổng được làm bằng chất liệu gang dẻo. Gioăng được làm bằng cao su tổng hợp. Đây là dòng van cổng thông dụng nhất. Thường được sử dụng trong các nhà máy xử lý nước, nhà máy nhiệt điện, nhà máy khai khoáng, khu chung cư, khu tập thể, hệ thống PCCC…

Ưu điểm của van cổng gang
  • Van cổng gang có ưu điểm về giá thành.
  • Chất liệu gang chịu áp lực và nhiệt độ tốt.
  • Ứng dụng được trong nhiều lĩnh vực.
  • Dễ dàng lắp đặt và thay thế.
Nhược điểm của van cổng gang
  • Van không chịu được Oxy hóa.
  • Khả năng chịu ăn mòn thấp.
  • Chịu áp lực và nhiệt độ không quá cao.

van_cua_ty_chim

Van cổng inox

Van cổng được làm bằng chất liệu inox 201, 304, 316, gioăng làm kín bằng teflon chịu nhiệt cao giúp van chịu được áp lực và nhiệt độ cao. Van rất phù hợp với các hệ thống xử lý nước thải, hệ thống hóa chất ăn mòn, hệ thống khí, hơi nóng, dầu, gas…

 Ưu điểm của van cổng inox
  • Chất liệu inox giúp van không bị han gỉ.
  • Khả năng chống ăn mòn và oxy hóa cực tốt.
  • Tính dẫn điện van thấp.
  • Chịu áp lực và nhiệt độ cao.
  • Khả năng kháng hóa chất tốt.
  • Dễ dàng lắp đặt và sử dụng.
Nhược điểm van cổng inox

Nhược điểm duy nhất của van cổng inox là chi phí cao hơn các dạng van cổng khác.

van_cong_inox2

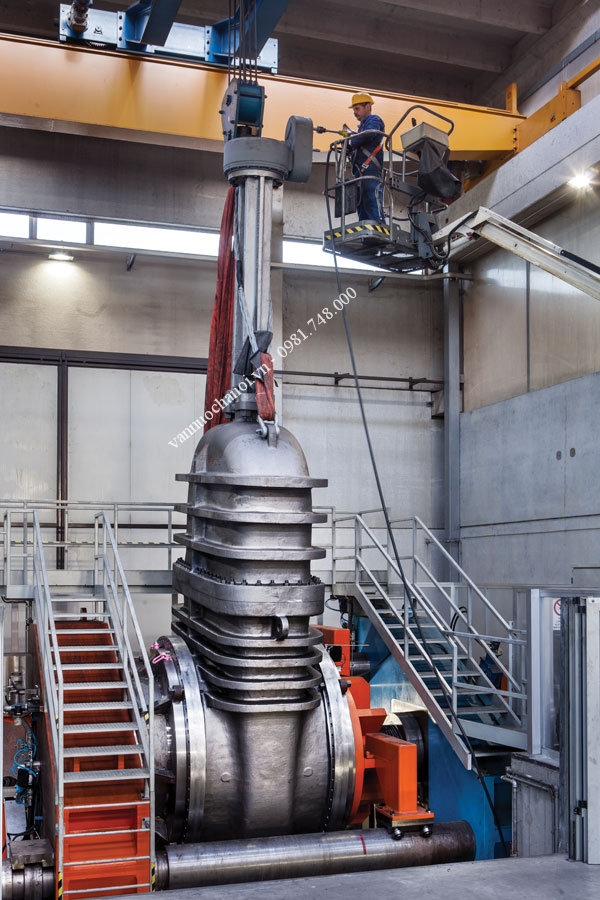

Van cổng thép

Van cổng thép là dạng van cổng được làm bằng chất liệu thép là hợp kim với thành phần chính là sắt (Fe), với cacbon (C), từ 0,02% đến 2,14% theo trọng lượng, và một số nguyên tố hóa học khác. Chúng làm tăng độ cứng, hạn chế sự di chuyển của nguyên tử sắt trong cấu trúc tinh thể dưới tác động của nhiều nguyên nhân khác nhau.

Van cổng thép thường được sử dụng trong các hệ thống van áp lực và nhiệt độ cao, trong các hệ thống dầu nóng, nước nóng, nước siêu lạnh, hóa chất nóng…

Ưu điểm của van cổng thép
  • Van chịu được áp lực lớn nhất trong số các dòng van cổng.
  • Van chống ăn mòn cực tốt.
  • Van chịu được nhiệt độ cao đến 500 độ C.
  • Giá thành van rẻ hơn van inox.
Nhược điểm van cổng thép
  • Van không chịu được oxy hóa.
  • Có thể bị han gỉ.
  • Giá thành van cao hơn van gang.

van_cong_thep

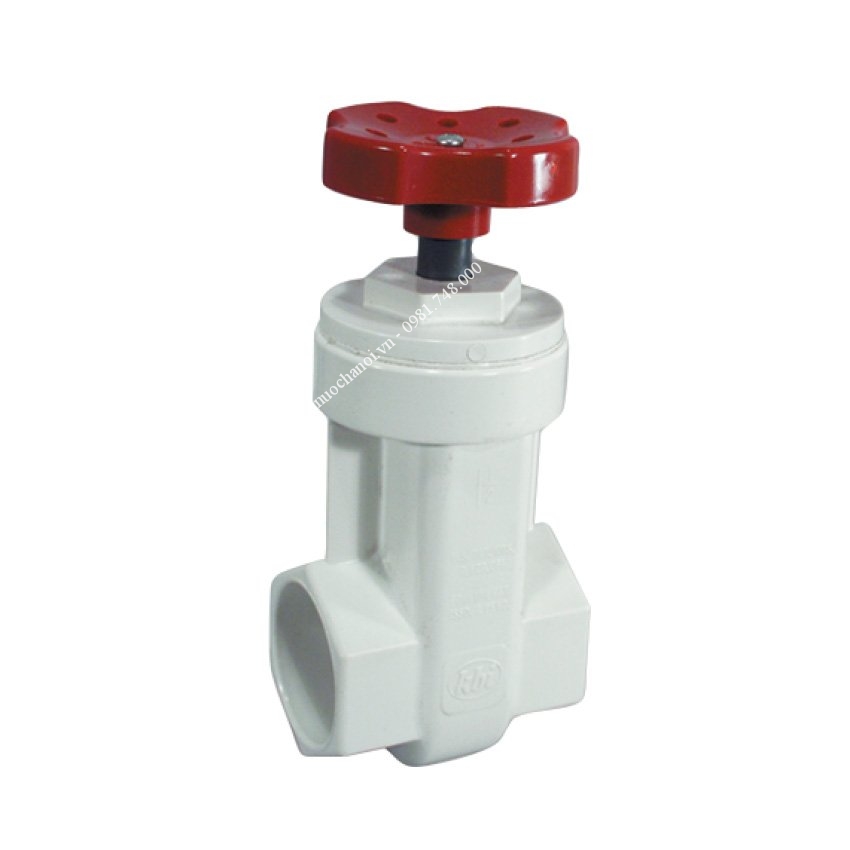

Van cổng nhựa, van cửa PPR

Van cửa PPR là dạng van cửa được làm từ nhựa PPR đây là loại nhựa “Sạch” có khả năng thích hợp trong môi trường nhiệt độ cao từ (70 – 110 độ C) và áp suất từ 10 – 25 atm. Chính vì thế mà van cửa PPR được ứng dụng rộng rãi nhờ tính năng này.

Van cửa PPR thường được ứng dụng trong các hệ sinh thái, hồ bơi, hệ thống nuôi trồng thủy sản, hệ thống tưới tiêu, các môi trường ngấp mặn…

Ưu điểm của van cổng PPR
  • Nhẹ nhàng, dễ vận chuyển, dễ lắp đặt.
  • Độ bền cơ học và độ chịu va đập cao.
  • Xu hướng đóng cặn thấp.
  • Chịu hóa chất.
  • Tỉ trọng thấp.
  • Khả năng chịu nhiệt độ đến 100 OC.
  • Chi phí lắp đặt thấp.
  • Không tạo tiếng ồn.
Nhược điểm van cửa PPR
  • Van chịu áp lực và nhiệt độ thấp.
  • Không chịu được ăn mòn.

van_cong_ppr

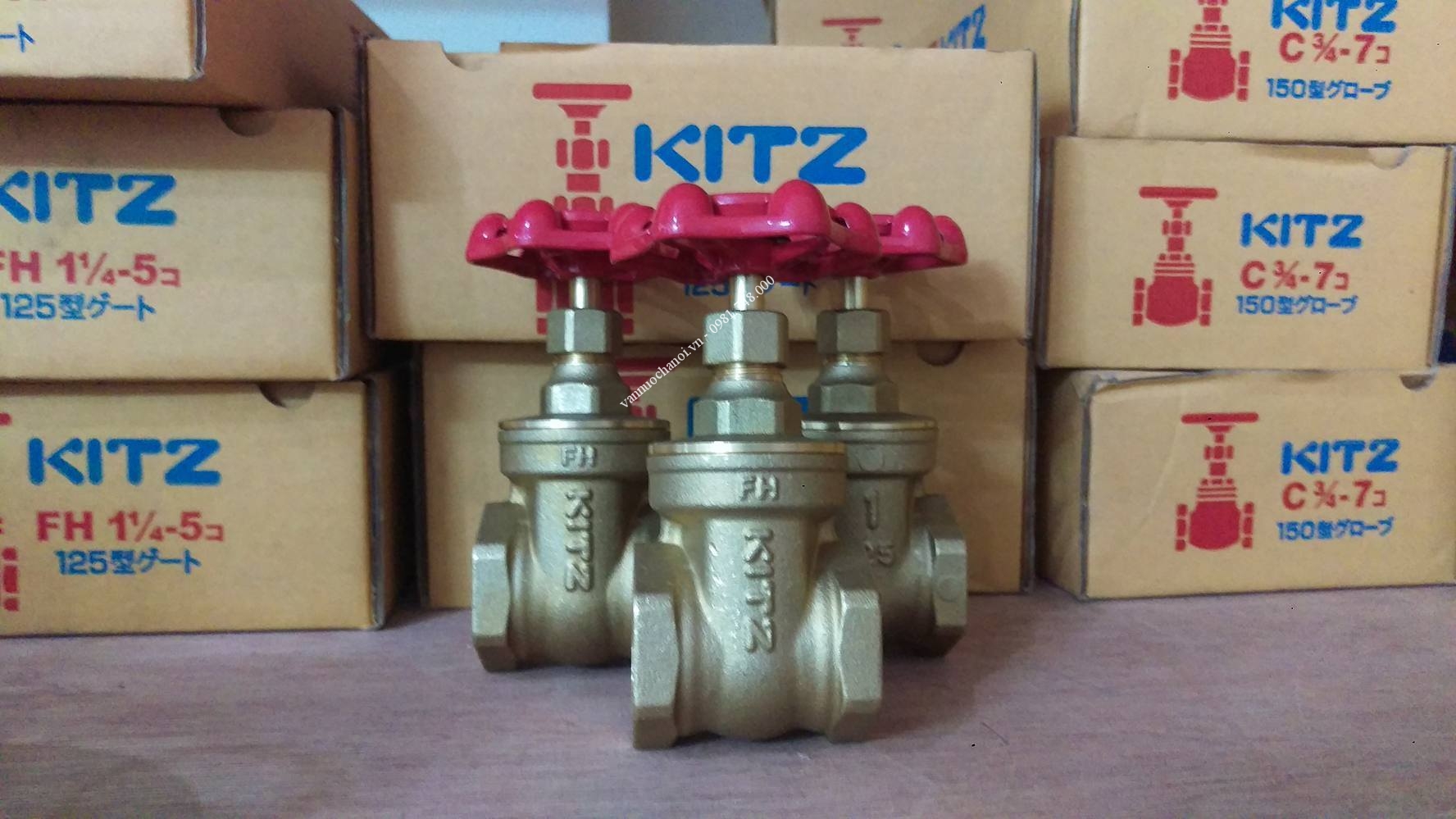

Van cổng đồng

Van cổng đồng là một loại van cổng được làm bằng chất liệu đồng thau. Van cổng đồng thường có kích thước vừa và nhỏ, lắp ren.

Van cổng đồng thường được sử dụng cho các hệ thống xử lý nước vừa và nhỏ, hệ sinh thái…

Ưu điểm của van cổng đồng
  • Van cổng đồng ren được thiết kế nhỏ gọn, chiếm ít không gian.
  • Van cổng đồng ren dễ dàng lắp đặt thay thế sữa chữa.
  • Van được làm bằng vật liệu bằng đồng nên có độ bền cao, ít bị rỉ sét, an toàn khi sử dụng.
  • Van có giá thành rẻ, chi phí sử dụng thấp.
  • Van rất thông dụng có thể lắp đặt cho các hệ thống dân dụng lẫn công nghiệp.
  • Van có nhiều loại kích cỡ, đáp ứng được đầy đủ các công trình.
Nhược điểm của van cổng đồng
  • Không có thiết kế lắp mặt bích.
  • Van chịu áp lực và nhiệt độ kém hơn so với van cổng gang, van cổng thép, van cổng inox.

van_cong_g7

Phân loại theo xuất xứ van cổng

Van cổng Trung Quốc

Hiện nay trên thị trường van đã có nhiều chủng loại van cổng Trung Quốc. Đây là dòng van giá rẻ, chất lượng ổn, kiểu dáng đẹp.

Van cổng Trung Quốc thường được làm bằng chất liệu đồng, gang, thép, inox, nhựa. Có các kích thước DN8, DN10, Dn15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000…

Các hãng sản xuất van cổng nổi tiếng của Trung Quốc gồm :

Van cổng Mintai

 Mintai là hãng sản xuất van nổi tiếng của Trung Quốc. Do Công ty TNHH Thiết bị chữa cháy và chữa cháy Phúc Kiến Mintai sản xuất.  Địa chỉ: Thành phố Hạ Môn và thành phố Quan Chu, Phúc Kiến, PR của Trung Quốc. Do ông Leo Zhuang (Mr.) làm giám đốc.

 Van Mintai có ưu điểm về giá thành, chất lượng.

Van cổng Yuzheng

WENZHOU YUZHENG VALVE Co., Ltd là nhà sản xuất Van và phụ kiện ống thép từ năm 1998. Với khái niệm "Khách hàng là trên hết", Yuzheng đã đạt được sự phát triển nhanh và ổn định và đang sẽ tiếp tục đổi mới và mở rộng kinh doanh thế giới. Nhà máy Yuzheng cách sân bay Yongqiang khoảng 5 phút và nửa giờ từ ga tàu Ôn Châu.

Van cổng Yuanda

Yuanda Valve Group Co., Ltd., thành lập năm 1994, có trụ sở tại Yincun, Longyao, Hà Bắc, Trung Quốc, vùng nội địa của Vành đai kinh tế Bohai bao quanh Bắc Kinh và Thiên Tân. Với số vốn đăng ký 200 triệu RMB, Yuanda hiện có 8 công ty con, trong đó có 6 công ty ở Trung Quốc và 2 công ty ở nước ngoài. Trong số đó, công ty cốt lõi, có diện tích 540, 000m2 và có hơn 3500 nhân viên, chuyên nghiệp trong cơ sở sản xuất van áp suất cao, midium và áp suất thấp chuyên phát triển van, sản xuất và bán hàng tại Trung Quốc.

Yuanda đã được Tổng cục kiểm soát, kiểm tra và kiểm dịch chất lượng đặt tên là "Doanh nghiệp xếp hạng tín dụng quản lý tín dụng" và được Hiệp hội kiểm dịch và kiểm tra xuất nhập cảnh Trung Quốc trao tặng danh hiệu "Doanh nghiệp đáng tin cậy chất lượng Trung Quốc". Đây cũng là người có Giấy phép Sản xuất Thiết bị Đặc biệt Cấp A và Chứng chỉ Đúc Lớp B, B1 và ​​B2, và là thành viên của hội đồng Hiệp hội Van Trung Quốc, thành viên của Hiệp hội Sáng lập Trung Quốc và trung tâm công nghệ doanh nghiệp tỉnh tại Hà Bắc. Yuanda đã được cấp quyền tự mình thực hiện các hoạt động xuất nhập khẩu và là nhà cung cấp được phê duyệt của PetroChina (CNPC) và Sinopec.

Ưu điểm của dòng van cổng Trung Quốc
  • Van Trung Quốc có ưu điểm là giá thành van rẻ.
  • Chất lượng van ổn.
  • Tuổi thọ van cao.
  • Có đầy đủ các kích thước van.
  • Có đầy đủ vật liệu.
Nhược điểm van cổng Trung Quốc

Chất lượng van không cao bằng van Nhật, Hàn, Malaysia, Thổ Nhĩ Kỳ.

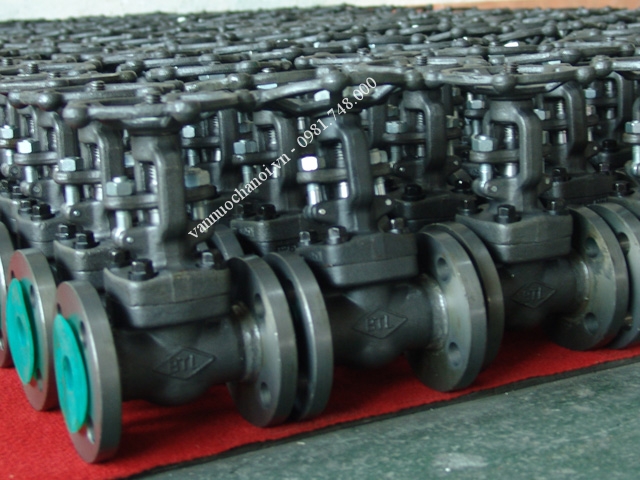

van_cong_thep1

Van cổng Hàn Quốc

Van cổng Hàn Quốc là dòng van cổng tầm khá và trung. Đây là dạng van cổng được khách hàng đánh giá rất cao. Van cổng có xuất xứ Hàn Quốc rất được ưa chuộng tại các công trình ở Việt Nam.

Các hãng sản xuất van cổng Hàn Quốc có uy tín tại Việt Nam.

Van cổng Jouen - Van cổng YDK

Yoanda – Valve là hãng sản xuất van nổi tiếng của Hàn Quốc. Có trụ sở chính ở Seoul Hàn Quốc. Hiện nay van Jouen và van YDK đều do hãng Yoanda sản xuất.

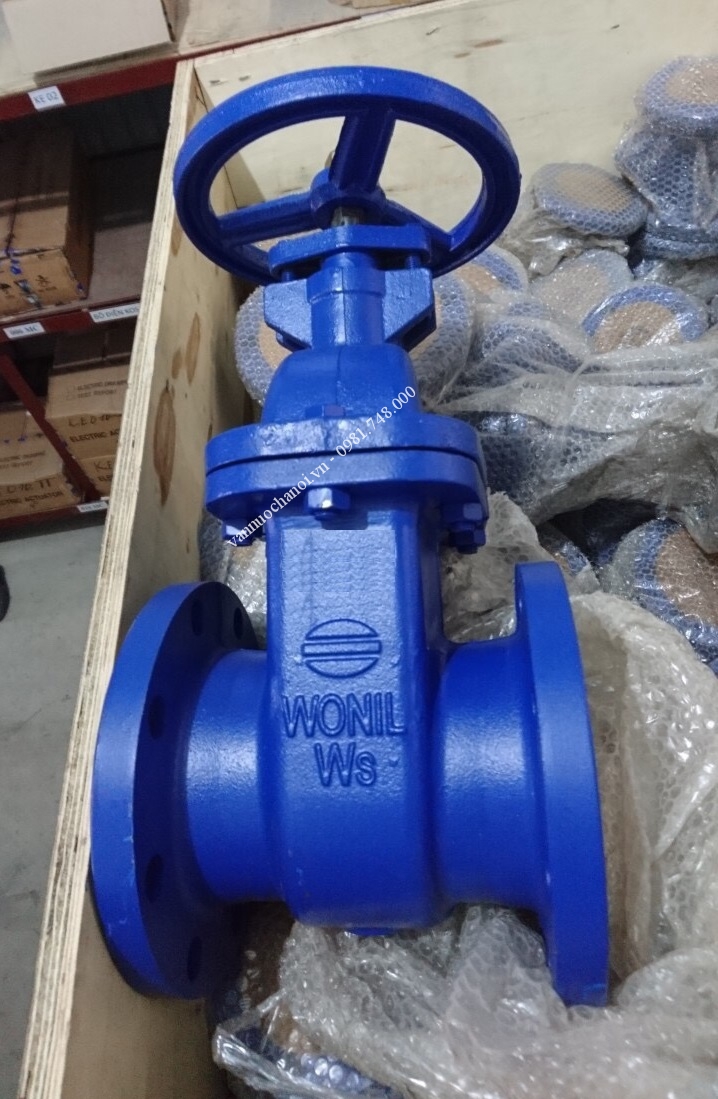

Van cổng Wonil

Công ty TNHH công nghiệp Wonil được thành lập năm 1987 do ông Jung Jong Min làm đại diện  ĐỊA CHỈ: 209 SORAEBI-RO, PASSION-MYEON, NAMYANGJU-SI, GYEONGGI.

Ưu điểm của van cổng Hàn Quốc
  • Đây là dòng van được khách hàng đánh giá cao nhất.
  • Chất lượng van cao.
  • Giá thành cạnh tranh.
  • Tuổi thọ van lớn.

van_cong_han_quoc

Van cổng Malaysia

Malaysia là một cường quốc về dòng van, phụ kiện… Van cổng Malaysia có chất lượng cao, giá thành van rẻ. Hầu hết các sản phẩm van cổng của Malaysia đều làm bằng gang, sơn phủ Epoxy đẹp mắt. Các dòng van cổng Malaysia tốt nhất hiện nay:

Van cổng AUT – Malaysia

AUT Resources Sdn Bhd, một công ty được thành lập tại Malaysia. Đây  là nhà sản xuất và đại lý cho van và phụ kiện đường ống Các sản phẩm chính bao gồm nhiều loại van công nghiệp và ống lắp trong các loại vật liệu khác nhau, chẳng hạn như sắt dễ uốn, gang, thép không gỉ, đồng thau và vật liệu nhựa.

AUT thiết lập công nghệ sản xuất van mới nhất và hệ thống kiểm soát chất lượng hiệu quả để đảm bảo các van và phụ kiện đường ống của chúng tôi tuân thủ các tiêu chuẩn kỹ thuật cần thiết. Chất lượng sản phẩm của công ty là đáng tin cậy.  Đã được cấp chứng nhận UKSA của Anh về hệ thống chất lượng quốc tế ISO 9001 và chứng chỉ CE.

Van cổng ARV – Malaysia

ARV Valves là một thương hiệu của DENER Holdings SDN BHD có gần 20 năm lịch sử sản xuất van. Diện tích 30.000 mét vuông. Họ là nhà sản xuất chuyên nghiệp, cũng như trong việc thiết kế đúc, gia công và bán van gang. Dưới công ty là hai cơ sở sản xuất (sản lượng hàng năm là 6 triệu cơ sở gang và sản lượng hàng năm là 5.000 tấn (đúc van và cơ sở phụ kiện đường ống).

Van cổng ATZ, APC – Malaysia

Được thành lập vào năm 1999, APC Indust ries Co., Ltd. là một công ty toàn diện, chuyên thiết kế, sản xuất và sản xuất van ries công nghiệp và van hàng hải. Với tổng tài sản 5 tỷ USD và diện tích sàn là 47000 m2, công ty chúng tôi có 65 nhân viên kỹ thuật và kỹ thuật trong tổng số 300 nhân viên và công nhân.  Van cổng ATZ có độ bền cao, chất lượng tốt.

 Van cổng AFC – Malaysia

AFC là một van nước có thương hiệu đẳng cấp thế giới được thiết kế, sản xuất và phân phối thông qua mạng lưới toàn cầu bởi AFC Co. Ltd, một công ty có hơn 30 năm kinh nghiệm sản xuất van Malaysia.

Van AFC nổi tiếng về sự sáng tạo trong thiết kế sản phẩm, chất lượng sản phẩm cao, độ bền, hiệu suất cao đáng tin cậy và bền vững, hiệu quả chi phí, giải pháp phù hợp thích ứng, bảo hành sản phẩm đáng tin cậy và dịch vụ chăm sóc khách hàng tuyệt vời.

Van AFC phù hợp với tiêu chuẩn chất lượng van quốc tế và thông số kỹ thuật với độ tin cậy hiệu suất cao đã được chứng minh. Chất lượng van AFC được hỗ trợ bởi nhiều chứng nhận hệ thống quản lý chất lượng uy tín và các dấu hiệu phê duyệt chất lượng như -ISO 9001 , Phê duyệt FM , nhãn hiệu UL , CE , sản phẩm được WRAS phê duyệt và TUV .

AFC tự tin mang đến cho khách hàng sự an tâm với bảo hành sản phẩm 10 năm cộng với dịch vụ khách hàng đáp ứng để đảm bảo mọi thứ sẽ ổn.

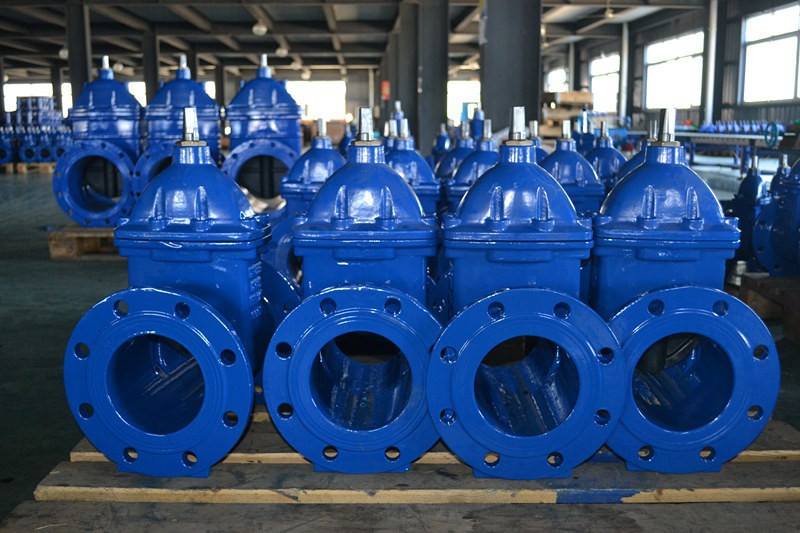

van_cong_ty_chim_nap_chup_2

Van cổng Đài Loan

Van cổng xuất xứ Đài Loan được làm bằng gang, inox, nhựa, đồng… Đây là dạng van cổng tầm trung về giá cả và chất lượng.

Các hãng sản xuất van cổng Đài Loan hiện này.

Van cổng ShinYi

ShinYi là hãng sản xuất van nổi tiếng của Đài Loan. Hiện nay công ty ShinYi đã liên kết với Việt Nam có nhà máy và văn phòng đặt tại Khu công nghiệp Sông Mây – Xã Bắc Sơn - Huyện Trảng Bom – Đồng Nai, với số vốn ban đầu hơn 2 triệu USD.

Van cổng Emiko

Eayuan Metal Industrial Co., Ltd. (EMICO), nổi tiếng về sản xuất van và xưởng đúc, được thành lập năm 1984 với các cơ sở sản xuất có trụ sở tại Lukang, quận Changhua Đài Loan và Thượng Hải, Trung Quốc. Công ty có một trung tâm bán hàng quốc tế được thành lập tại Đài Trung để quảng bá các sản phẩm của EMICO.

Dựa trên chiến lược công ty của ông K. C. Lin, Chủ tịch của EMICO, cùng với những nỗ lực của nhân sự, mục tiêu của EMICO là cung cấp các sản phẩm xuất sắc với chất lượng phù hợp và vượt trội, đảm bảo sự tin tưởng và hỗ trợ khách hàng lâu dài. EMICO đã đạt được nhiều Hệ thống đảm bảo chất lượng quốc tế khác nhau, chẳng hạn như ISO 9001, PED CE, API6D và các chứng nhận sản phẩm khác nhau bao gồm thử nghiệm phát thải khí chấp thuận an toàn đầu tiên ... vv

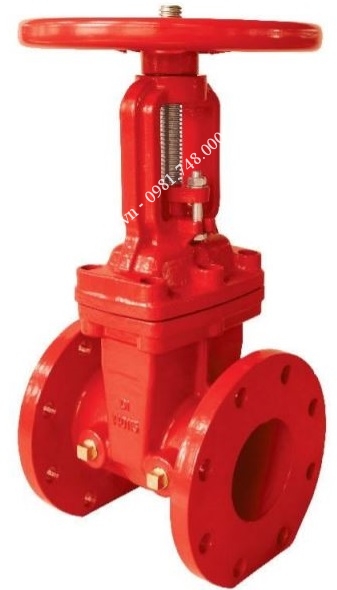

van_cong_chua_chay

Van cổng tiêu chuẩn G7, Châu ÂU

Van cổng tiêu chuẩn G7, Châu Âu là dạng van cổng chất lượng cực cao. Có thể kể đến một số quốc gia lớn như : Nhật Bản, Thổ Nhĩ Kỳ, Đức, Mỹ, Thụy Sĩ, Italia với các dòng van cổng tiêu biểu như:

Van cổng Kitz – Nhật Bản

Tuyên bố sứ mệnh doanh nghiệp của KITZ.

Để đóng góp cho sự thịnh vượng toàn cầu. KITZ được dành riêng để liên tục làm giàu giá trị doanh nghiệp của mình bằng cách cung cấp tính nguyên bản và chất lượng trong tất cả các sản phẩm và dịch vụ.

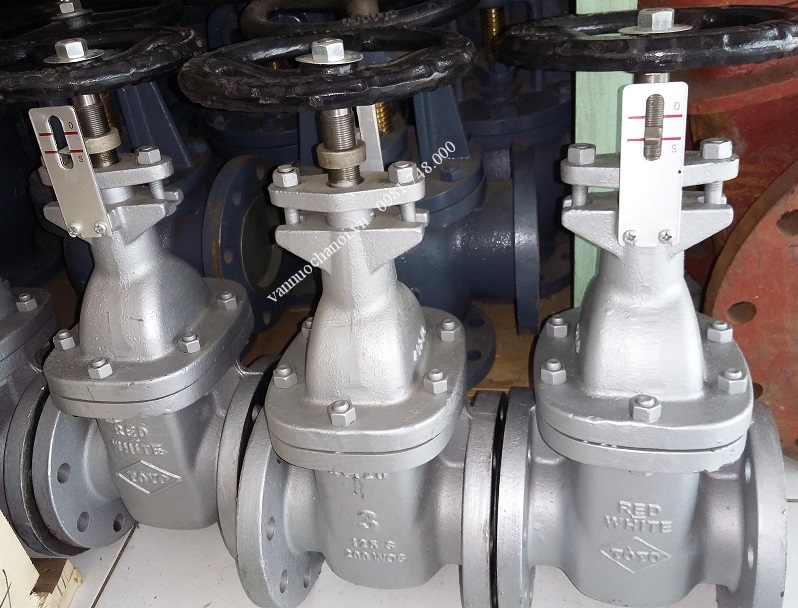

Van cổng Toyo – Nhật Bản

Công ty van Toyo được thành lập tháng 6 năm 1978 trụ sở chính 10-5, Nihonbashi 3-chome, Chuo-ku, Tokyo, 103-0027, Nhật Bản (Phòng kinh doanh ở nước ngoài Điện thoại: 81-43-299-1730).

Van cổng Toyo có thiết kế đẹp mắt, chất lượng cực cao. Hiện nay van Toyo được làm bằng gang, thép, inox.

van_cong_toyo1

Van cổng KBV – Thổ Nhĩ Kỳ

KB Valve Co., Ltd, kể từ khi thành lập vào tháng 4 năm 1998, đã phát triển các sản phẩm chất lượng cao và có uy tín trên thị trường Valve về chất lượng và tính toàn vẹn liên tục để đáp ứng yêu cầu của khách hàng ở bất cứ đâu trên thế giới với tư cách là nhà sản xuất van bướm hàng đầu.

Van cổng KBV có chất lượng van cao, giá cả phải chăng.

Van cổng AVK – Thổ Nhĩ Kỳ

Tập đoàn AVK là một tập đoàn công nghiệp thuộc sở hữu tư nhân hiện bao gồm hơn 100 công ty trên toàn thế giới. Công ty phát triển và sản xuất van, vòi và phụ kiện để phân phối nước và khí đốt, xử lý nước thải và phòng cháy chữa cháy. Hơn nữa, AVK đã xây dựng các thương hiệu mạnh cung cấp sản phẩm và giải pháp cho các lĩnh vực công nghiệp khác nhau và trong ngành sản xuất tiên tiến. Sản phẩm của AVK được thiết kế để đáp ứng các tiêu chuẩn quốc tế và được bán trên toàn thế giới. Khi giao dịch với Tập đoàn AVK mong đợi chất lượng, độ tin cậy, chức năng và thời gian phục vụ lâu dài.

Van cổng AVK thường được làm bằng chất liệu gang, gioăng làm kín bằng cao su tổng hợp, áp lực chịu PN16, PN25.

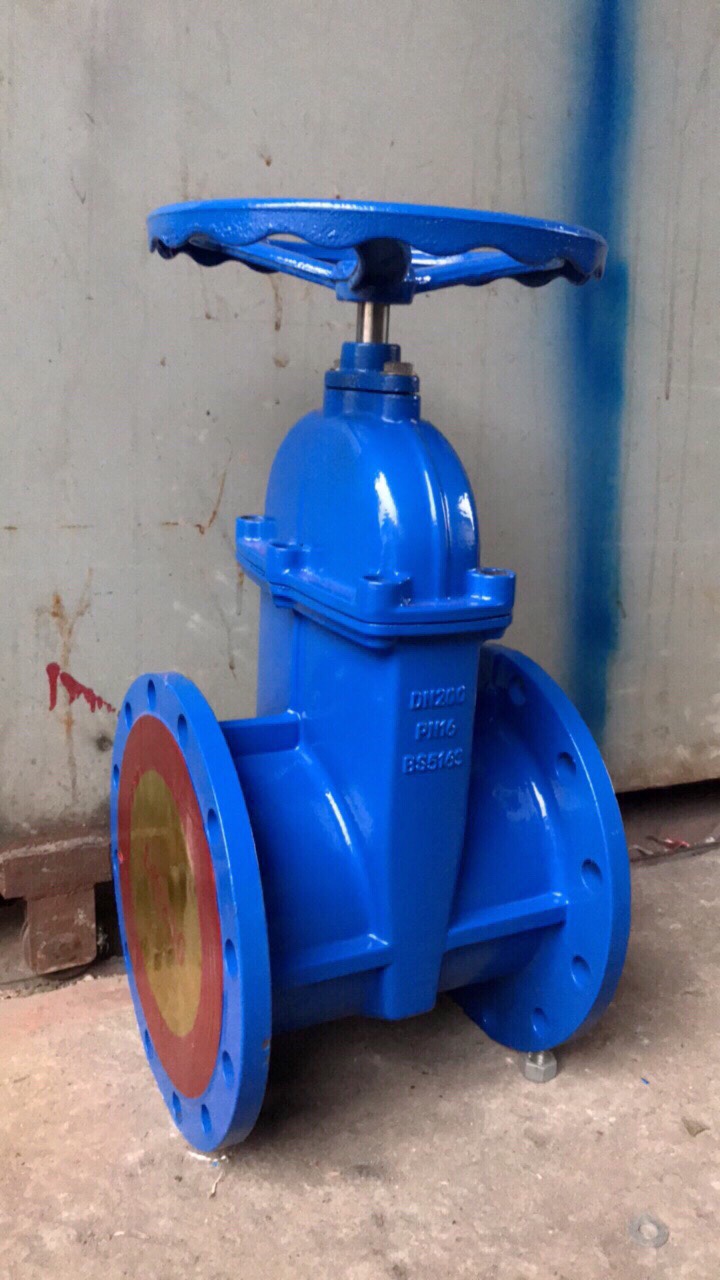

van_cong_ty_chim_trung_quoc

Phân loại theo kết nối đường ống

Theo kết nối đường ống thì chúng ta có 3 loại chính:

Van cổng mặt bích, van cổng nối bích

Kết nối mặt bích giúp van cổng chịu được áp lực và nhiệt độ cao. Van cổng được kết nối với đường ống theo tiêu chuẩn Jis, Bs, Ansi class 150, class 300, class 600, class 900, class 1200…

Van cổng mặt bích thường có các kích thước vừa và lớn từ : DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, Dn250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200…

Van cổng mặt bích thường được làm bằng chất liệu gang, thép, nhựa, đồng, inox.

van_cong_dieu_khien_dien

Van cổng nối ren

Van cổng được thiết kế lắp ren giúp chúng ta dễ dàng hơn trong việc lắp đặt, bảo dưỡng và sửa chữa. Van cổng lắp ren thường được làm bằng chất liệu inox, thép, đồng, nhựa PPR.

Van cổng nối ren, van cổng lắp ren thường có các kích thước DN8, DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80…

Van cổng lắp ren được sử dụng cho các môi trường nước sạch, nước thải vừa và nhỏ.

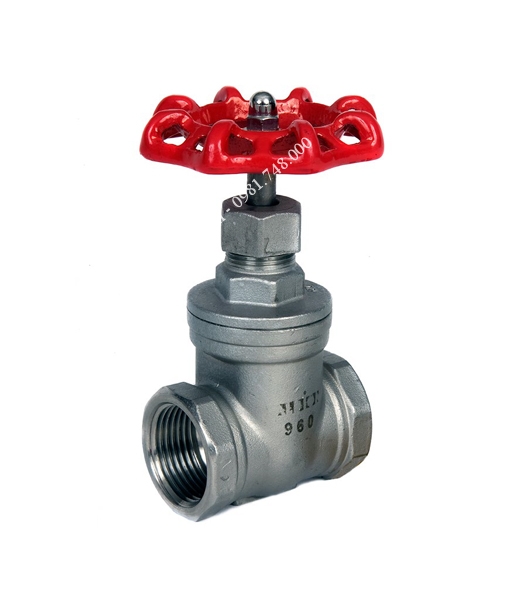

van_cong_inox_lap_ren

Van cổng Hàn

Van cổng sẽ được hàn trực tiếp với đường ống. Đây là dạng van cổng chịu áp lực cao nhất, nhiệt độ lớn nhất.

Van cổng hàn thường được làm bằng inox, thép.

Phân loại theo kích thước van

Van cổng DN10 ( 3/8’’ ) dùng cho đường ống phi 17mm

Van cổng DN15 ( ½’’ ) dùng cho đường ống phi 21mm

Van cổng DN20 ( ¾’’ ) dùng cho ống phi 27mm

Van cổng DN25 ( 1’’ ) dùng cho ống phi 34mm

Van cổng DN32 ( 1.1/4’’ ) dùng cho ống phi 42mm

Van cổng DN40 ( 1.1/2’’ ) dùng cho ống phi 49mm

Van cổng DN50 ( 2’’ ) dùng cho ống phi 60mm

Van cổng DN65 ( 2.1/2’’ ) dùng cho ống phi 73mm

Van cổng DN80 ( 3’’ ) dùng cho ống phi 90mm

Van cổng DN100 ( 4’’ ) dùng cho ống phi 114mm

Van cổng DN125 ( 5’’ ) dùng cho ống phi 141mm

Van cổng DN150 ( 6’’ ) dùng cho ống phi 168mm

Van cổng DN200 ( 8’’ ) dùng cho ống phi 219mm

Van cổng DN250 ( 10’’ ) dùng cho ống phi 273mm

Van cổng DN300 ( 12’’ ) dùng cho ống phi 324mm

Van cổng DN350 ( 14’’ ) dùng cho ống phi 356mm

Van cổng DN400 ( 16’’ ) dùng cho ống phi 406mm

Van cổng DN450 ( 18’’ ) dùng cho ống phi 457mm

Van cổng DN500 ( 20’’ ) dùng cho ống phi 508mm

van_cong_thep2

Cấu tạo van cổng

  • Van cổng có cấu tạo gồm các phần chính:
  • Thân van : Toàn bộ phần thân của van được làm bằng chất liệu inox, thép, gang, đồng, nhựa.
  • Ty van : Đây là bộ phận kết nối với tay quay và đĩa van.
  • Trục van : Phần trục van thường được làm bằng inox, thép.
  • Cửa van: được gắn với trục van. Phía trên nắp van có nắp bịt kín, nắp này có chức năng làm kín không cho vật chất rò rỉ ra ngoài. Nắp làm kín được nhồi vật liệu bít kín.
  • Nắp van : Đây là phần để nắp kín thân van.
  • Gioăng làm kín : Thường được làm bằng cao su, PTFE.
  • Phần điều khiển : Có thể điều khiển bằng tay quay, motor điện…

cau_tao_van_cong

Nguyên lý hoạt động của van cổng

Khi chúng ta xoay vô lăng hoặc Motor điện điều khiển ty van quay theo chiều kim đồng hồ thì phần trục van có kết nối với đĩa van sẽ đẩy đĩa van xuống. Tạo cơ chế đóng van. Ngược lại khi chúng ta quay vô lăng ngược chiều kim đồng hồ thì trục van kéo đĩa van lên trên tạo cơ chế mở van.

Khi dòng chảy của vật chất dưới, áp suất cao, tốc độ mài mòn sẽ càng lớn. Cửa vansẽ bị mài mòn nhiều hơn. Nếu cổng van và các vòng tiếp xúc bị mài mòn nhiều thì chúng sẽ không còn tác dụng làm kín toàn bộ dòng chảy khi đang ở vị trí đóng. Vì van cổng bị mài mòn không đồng đều khi ở vị trí điều tiết nên thông thường không sử dụng loại van này vào mục đích điều tiết dòng chảy.


Ưu điểm và nhược điểm của van cổng

Ưu điểm van cổng

  • Van cổng cung cấp tốt cho đường ống.
  • Áp suất giảm trong quá trình hoạt động là rất ít.
  • Hầu hết các van cổng có thể được sử dụng như hai chiều.
  • Chúng thích hợp cho ứng dụng nhiệt độ và áp suất cao và cần ít bảo trì, bảo dưỡng.
  • Khả năng điều tiết lưu lượng tốt hơn van bướm, van bi.
  • Hoạt động một cách độc lập.

Nhược điểm van cổng

  • Không thể được sử dụng để kiểm soát dòng chả.
  • Một van cổng hoạt động chậMở và đóng mất nhiều thời gian.
  • Khi mở một phần nó tạo ra rung động và tiếng ồ.
  • Việc sửa chữa, bảo dưỡng, thay thế khó hơn.

 lap_dat_van_cong1

Ứng dụng của van cổng

  • Van cổng được sử dụng trong hầu hết các dịch vụ chất lỏng như không khí, khí đốt, nước cấp, hơi nước, dầu bôi trơn, hydrocarbon, và hầu hết các dịch vụ.
  • Một số van cổng đặc biệt được sử dụng trong bùn và sản phẩm bột như van cổng dao.
  • Van cổng được dùng trong các hệ thống kênh mương, ao hồ, sông suối, hệ thống thủy lợi.
  • Van còn được dùng để cấp thoát nước cho các hệ thống phòng cháy của các tòa nhà.
  • Sử dụng cho hệ thống thủy lợi, chăn nuôi, tưới tiêu.
  • Dùng cho các hệ điều tiết khí.

bao_duong_van_cong

Catalogue van cổng

catalogue_arv.rar

arv_gate_valve.pdf

catalogue_van_cong_inox_lap_ren

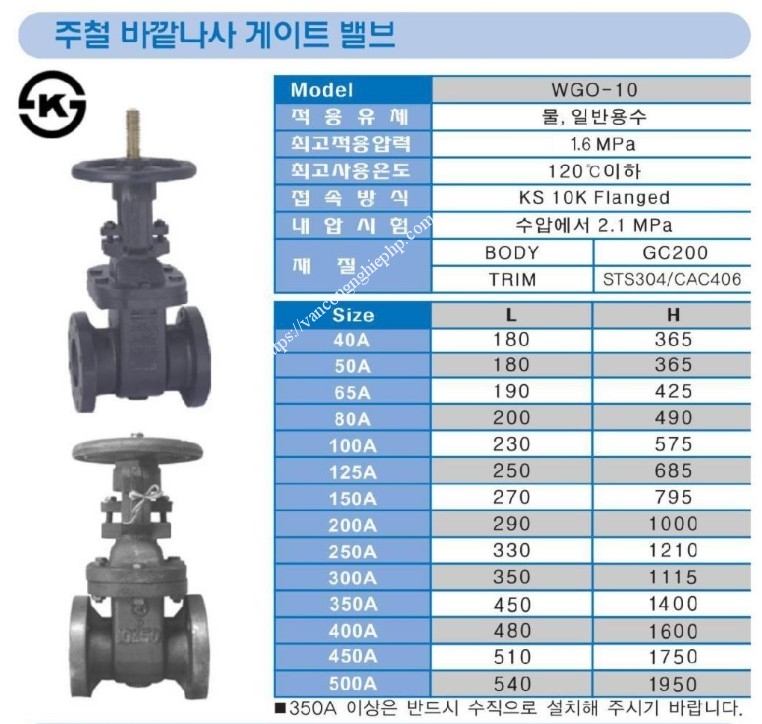

catalogue_van_cong_ty_noi_han_quoc

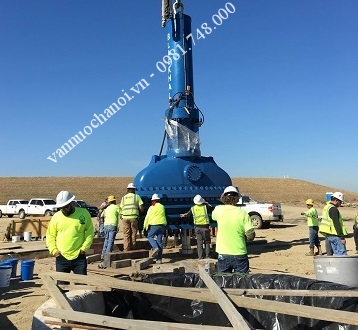

Cách lắp đặt van cổng

Các bước cơ bản để lắp đặt van cổng :

B1: Chuẩn bịbulong, e ku, long đen, gioăng làm kín, van cổng, mặt bích và các thiết bị tháo lắp.

B2: Lau sơ qua van cổng, gioăng cao su.

B3: Lắp gioăng làm kín và van cổng vào đường ống ( Lưu ý gioăng phải đặt vào giữa, van cổng phải đặt làm sao cho lỗ trên bích vừa với lỗ trên bích van ).

B4 : Xiết Bu long, E ku ( Xiết so le nhau để van được chắc chắn ).

B5: Test thử hệ thống.

B6: Vận hành van cổng.

lap_dat_van_cong

Cách bảo trì, bảo dưỡng van cổng

  • Bảo dưỡng và bảo trì van cổng khó hơn bảo dưỡng, bảo trì van bi, van bướm.
  • Thường xuyên kiểm tra phần ty và trục van tránh để sét gây khó khăn trong vận hành.
  • Thường xuyên kiểm tra van định kỳ 6 tháng 1 lần.
  • Kiểm tra gioăng làm kín.
  • Kiểm tra các thiết bị bảo vệ van như van 1 chiều, Y lọc xem nó có còn hoạt động không.
  • Tiến hành tháo van cổng và kiểm tra và lau qua bằng dầu trục và đĩa van.
  • Nếu van cổng của bạn đã hư hỏng thì nên thay thế.

 van_cong_ty_chim_inox2

Van cổng đã sản xuất ở Việt Nam chưa?

Hiện nay đã có nhà máy chế tạo van ShinYi ở Việt Nam. Nhưng do điều kiện máy móc và thiết bị của Việt Nam đang còn thiếu thốn nên giá thành van ShinYi vẫn còn rất cao so với các dòng van cổng nước ngoài.

Chất lượng van cổng ShinYi tạm ổn.

Tuổi thọ van tốt.

van_cong_dao1

Địa điểm bán van cổng

Có thể kể đến các địa điểm bán van cổng ở Việt Nam như Hà Nội, Hải Phòng, Bắc Ninh, Bắc Giang, Thanh Hóa, Vinh, Đà Nẵng, TP Hồ Chí Minh, Bình Dương…

Các đơn vị cung cấp như: Tuấn Hưng Phát, Duy Bình, An Việt Phát, Hưng Phúc…

Hình thức mua van cổng

Có hai hình thức mua van cổng chính là mua Online qua các website, facebook, Linkine, Zalo, hoặc đến cửa hàng mua trực tiếp van cổng.

Lưu ý khi mua Online

Để lựa chọn được sản phẩm van cổng phù hợp với nhu cầu của khách hàng.

khách hàng nên tham khảo trước.

Nên gọi điện trực tiếp cho các đơn vị cấp van để được tư vấn sử dụng đúng mục đích, tiết kiệm nhất.

Yêu cầu nhân viên báo giá ( Văn bản, báo miệng ).

Quyết định mua hàng và báo với nhân viên nhà cung cấp Làm thủ tục hóa đơn, thanh toán, giấy tờ liên quan.

van_cong_ap_luc_cao1

Nơi bán van cổng rẻ nhất

Bạn đang suy nghĩ xem việc mua van cổng ở đâu? Trung sẽ chia sẻ cho bạn nghe về một câu chuyện bí mật mà Trung vô tình nghe được :

mua_van_cong_o_dau1

Hiện nay công ty TNHH TM & XNK HT Việt Nam đang là đơn vị nhập khẩu trực tiếp các dòng van cổng từ Hàn Quốc, Đài Loan, Malaysia, Mỹ, Thổ Nhĩ Kỳ, Nhật bản, Trung Quốc.

Các dòng van của chúng tôi được nhập khẩu trực tiếp và phân phối cho các đơn vị bán lẻ nên giá thành van của chúng tôi rất cạnh tranh.

Với 3 kho hàng rộng 29.000m2 có mặt ở Hà Nội, Vinh, Sài Gòn, sẵn sang cung cấp cho khách hàng một cách nhanh nhất.

Van cổng của công ty có giấy tờ chứng chỉ và phiếu bảo hành đầy đủ.

Hỗ trợ giao hàng đến khắp 64 tỉnh thành.

Nếu bạn đã quan tâm về sản phẩm van cổng xin vui long liên hệ trực tiếp với chúng tôi để tránh mua phải hàng giả, hàng nhái, hàng kém chất lượng mà giá lại trên trời.

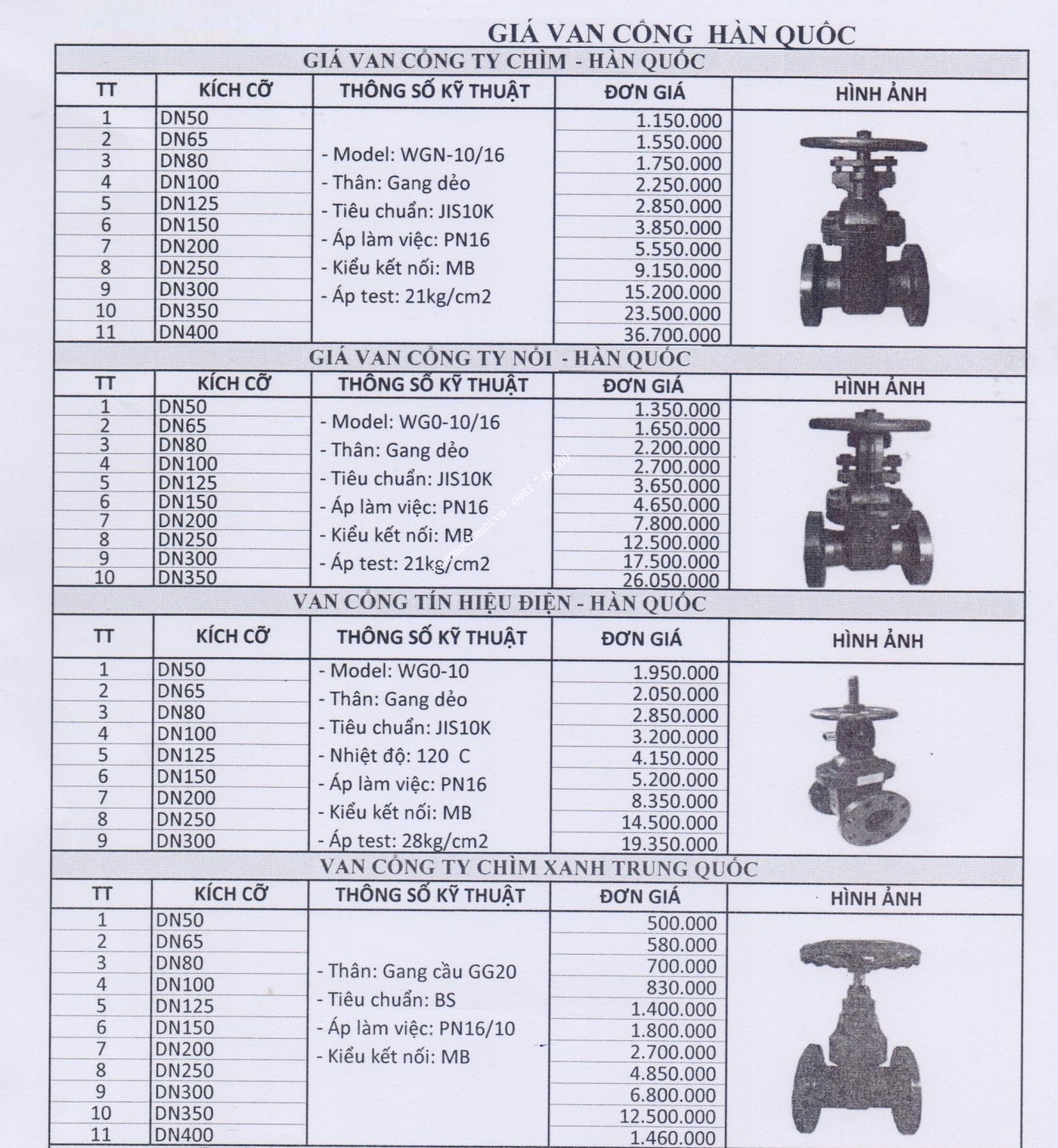

Bảng giá van cổng mới nhất năm 2019

bang_gia_van_cong_hq















CÔNG TY TNHH THƯƠNG MẠI & XUẤT NHẬP KHẨU HT VIỆT NAM

Địa chỉ: Số 1A38 Đường Tây Mỗ - Phường Tây Mỗ - Quận Nam Từ Liêm, T.P Hà Nội, Việt Nam

VPGD: Lô 7, Ô dịch vụ 10, Khu đô thị Tây Nam Linh Đàm, Phường Hoàng Liệt, Quận Hoàng Mai, Hà Nội

Mã số thuế: 0108628671

Hotline: 0981.625.643 - Mr Quân

STK: 19133913119011 tại Ngân Hàng TMCP Kỹ Thương Việt Nam chi nhánh Hà Nội

STK: 829244888 tại ngân hàng Vp bank - Chi nhánh Thăng Long - PGD Tây Hà Nội

Email hỗ trợ: kd6.htvietnam.com

Chuyên cung cấp Van  bướm - Van cổng - Van điện từ - Van điều khiển khí nén- Van điều khiển điện - Đồng hồ đo lưu lượng
