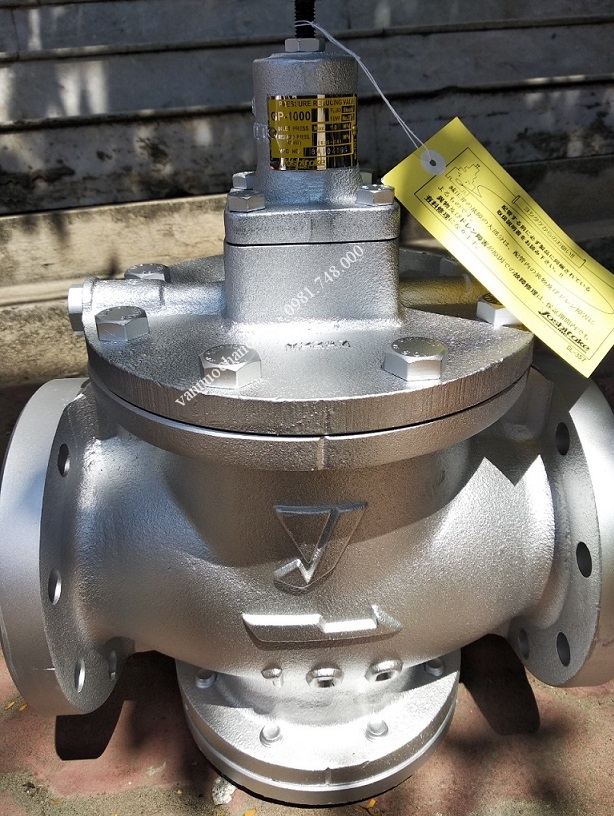

Van giảm áp

Định nghĩa van giảm áp

Khi nói đến các hệ thống đường ống. Thì các chi tiết máy móc, thiết bị trên đường ống vô cùng lớn. Có những thiết bị chỉ chịu được áp suất thấp, hoặc yêu cầu kỹ thuật trên hệ thống chỉ cho phép một áp lực nhất định ở vị trí đó. Van giảm áp chính là một dạng van để duy trì áp lực đó.

Vậy van giảm áp là gì?

Van giảm áp tên tiếng anh là Pressure reducing valve

Van giảm áp hay van điều áp là một loại van điều khiển áp suất. Loại van này được sử dụng để duy trì áp suất giảm không đổi trong một đường ống nơi dòng chảy dao động. Cung cấp áp suất ổn định vào một phần của hệ thống hoạt động ở áp suất thấp hơn. Van có thể điều chỉnh được áp suất ở đầu ra bằng cách cài đặt. Khi van được đặt, áp suất giảm sẽ được duy trì bất kể sự thay đổi của áp suất cung cấp.

van_dieu_ap_nhat_ban

Cấu tạo và nguyên lý hoạt động của van giảm áp

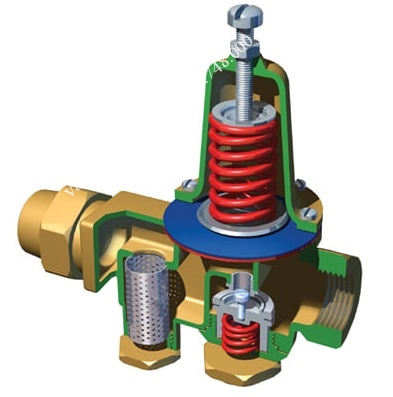

Cấu tạo van điều áp

Van giảm áp có hai loại cấu tạo chính là van giảm áp trực tiếp và van giảm áp gián tiếp.

Đối với dạng van trực tiếp có cấu tạo gồm: 7 phần chính

Thân van: Thân van thường được làm bằng gang dẻo, inox, nhựa, đồng, thép…

Nắp chụp: Đây là bộ phận chụp bảo vệ ốc điều chỉnh.

Ốc điều chỉnh: Ốc điều chỉnh thường được nối trực tiếp với trục van.

Lò xo: Lò xo được làm bằng inox, thép.

Màng: Màng cao su hoặc Teflon

Đĩa van: Đĩa van thường được làm bằng gang hoặc cao su.

Trục đầu vào và đầu ra: Đây là bộ phận kết nối với ống.

cau_tao_van_giam_ap

Cấu tạo van giảm áp gián tiếp

Van điều áp gián tiếp có cấu tạo phức tạp hơn van điều áp trực tiếp. Gồm các phần chính sau:

Phần van khóa, lọc rác và ống: Đây là phần được kết nối trực tiếp giữa van điều áp phụ và van điều áp chính.

Phần van phụ: Van điều áp phụ thông thường là van điều áp trực tiếp có cấu tạo như van điều trực tiếp.

Phần van chính: Phần van chính có cấu tạo gồm thân van, lò xo, tấm Pilot, Đĩa van.

van_giam_ap_thuy_luc

Nguyên lý hoạt động của van điều áp

Loại trực tiếp

Van điều áp loại trực tiếp được điều chỉnh áp lực đầu vào và đầu ra trước khi sử dụng bằng con vít trên đầu van.

Tại đầu vào của van áp suất đo được luôn cao ở vị trí max nơi dòng chảy đi qua.

Dòng chảy đi qua cửa vào của van đang ở áp suất cao gặp vật cản là đĩa van làm cho áp suất đầu ra giảm.

Đối với loại gián tiếp

Van điều áp gián tiếp hoạt động dựa trên 1 van nhỏ và hệ thống pilot trên van lớn. Pilot là bộ phận bao gồm một màng áp lực điều khiển lò xo rất nhạy với sự thay đổi của áp lực nước sau van. Lò xo của pilot sẽ được cài đặt ở mức áp lực mong muốn. Pilot van sẽ duy trì áp lực ổn định trên đường ống phía sau van bằng cách từ từ đóng mở van chính. Mức áp lực này sẽ được duy trì ổn định bất kể sự thay đổi lưu lượng trên đường ống.

Phân loại van giảm áp

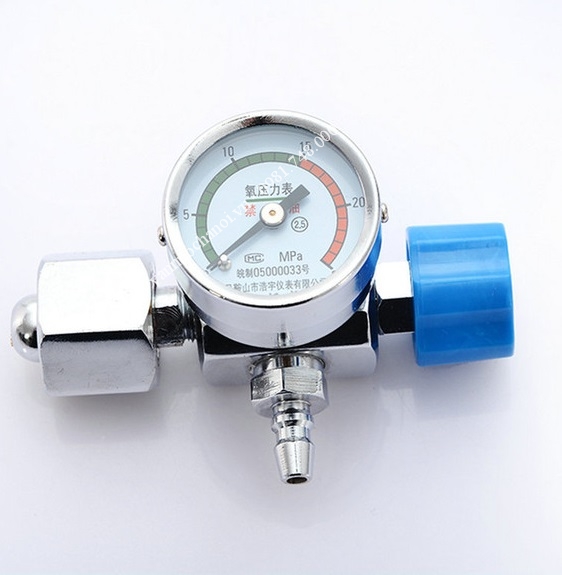

Van giảm áp khí nén

Van giảm áp khí nén hay van điều áp khí nén, van giảm áp gas, van điều áp gas… là dạng van được sử dụng trong các hệ thống khí nén, bình xịt, hệ thống rửa xe, Hệ thống hơi, khí gas, ni tơ, argon…Van có tác dụng chính là điều chỉnh dòng khí đi qua van đảm bảo áp lực đầu ra của van ở một mức an toàn nhất theo cài đặt.

van_giam_ap_khi_nen

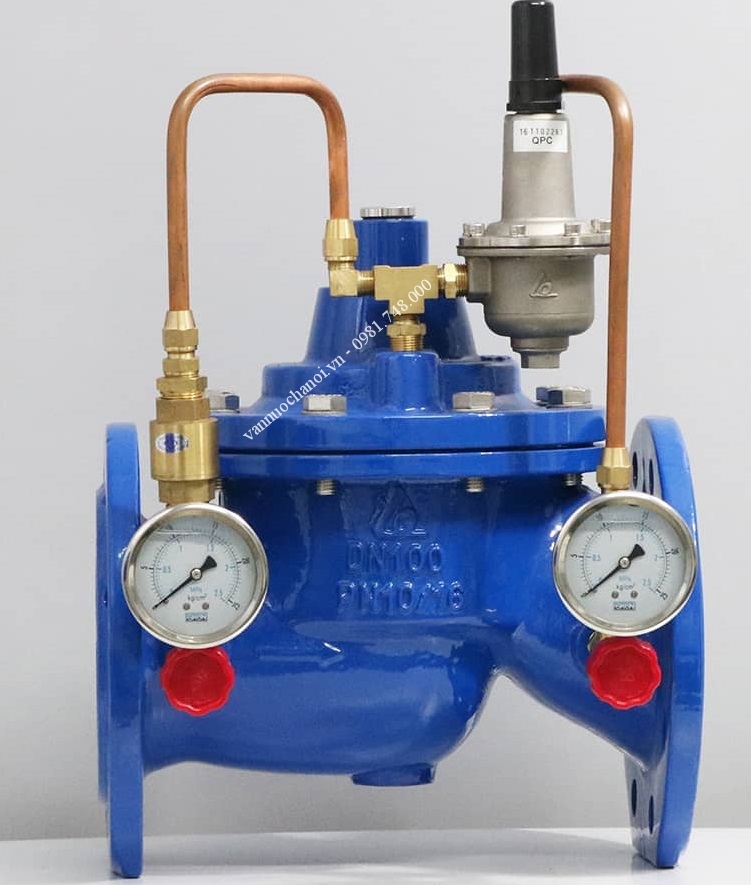

Van giảm áp thủy lực

Van điều áp thủy lực là một dạng van điều áp gián tiếp. Được sử dụng nhiều trong các hệ thống phòng cháy chữa cháy, hệ thống nước lớn…

Các hệ thống thủy lực, phòng cháy có một hoặc nhiều máy bơm để cấp nước. Ở gần hệ thống máy bơm thường có áp lực nước cao. Trong các hệ thống PCCC thì các van chỉ chịu được áp lực nước bình thường. Vì vậy việc bảo vệ các van trong hệ thống cùng với đảm bảo tính an toàn cho hệ thống là việc vô cùng cần thiết.

van_giam_ap_inox1

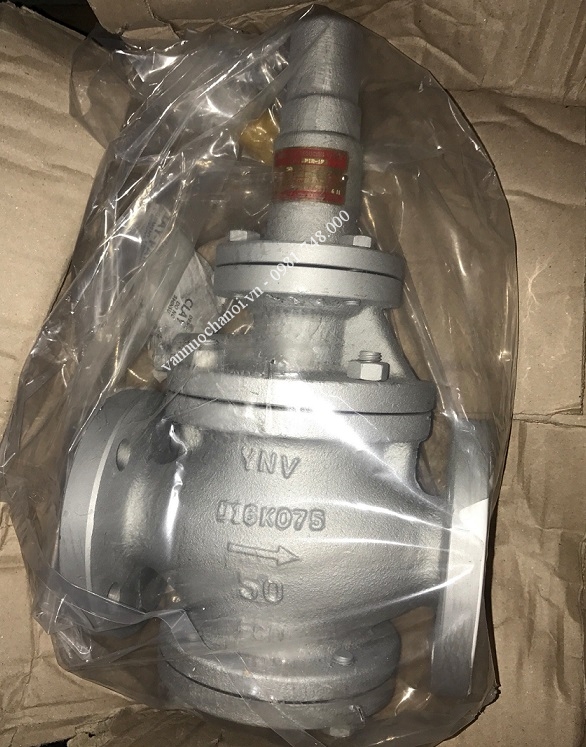

Van giảm áp hơi nóng

Trong các hệ thống nhuộm, giặt, là, sấy, nồi hơi, lò hơi, máy đun nước nóng, hệ thống tiệt trùng hơi nước, các cơ sở điều hòa không khí thì quá trình sưởi ấm thường được hưởng lợi từ việc sử dụng hơi nóng ở áp suất thấp hơn so với cung cấp bởi các nồi hơi.

van_giam_ap_han_quoc

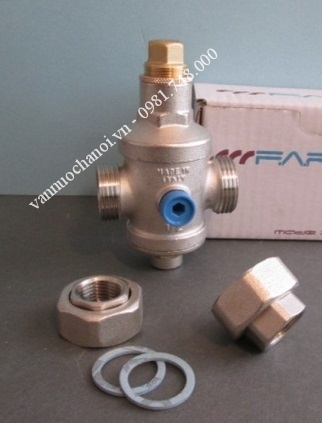

Van giảm áp nước

Van giảm áp nước là dạng van được lắp đặt cho hệ thống đường ống nước ở các tòa nhà cao tầng, các hộ dân, nhà máy nước, đường nước của nhà tắm, bồn cầu, chậu rửa…

Van giảm áp lực nước có thân làm bằng đồng, nối ren, có hệ thống lò so, gioăng làm kín, vít chỉnh, vít hãm, đồng hồ có thể lắp thêm tùy chọn.

Van có ưu điểm về độ nhạy, ổn định trong sử dụng.

Van chỉ có kích thước vừa và nhỏ từ dn8, dn10, dn15, dn20, dn25, dn32, dn40, dn50, dn65, dn80, dn100.

van_dieu_ap_3

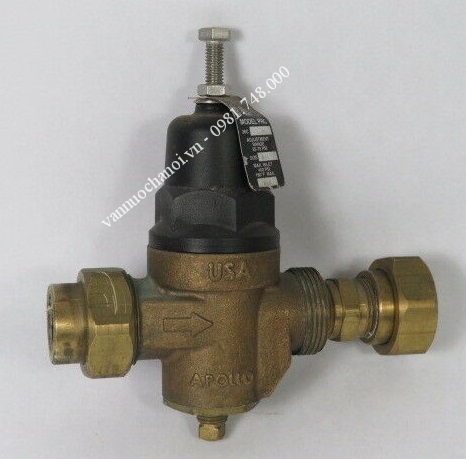

Van giảm áp trực tiếp

Van điều áp trực tiếp là dạng van trực tiếp điều chỉnh áp lực lưu chất thông qua con vít vặn trên đầu để điều chỉnh áp lực đầu ra về mức an toàn. Các van điều áp trực tiếp thường được sử dụng cho môi trường nước, hơi nóng, dầu, khí, gas…

van_giam_ap_dong

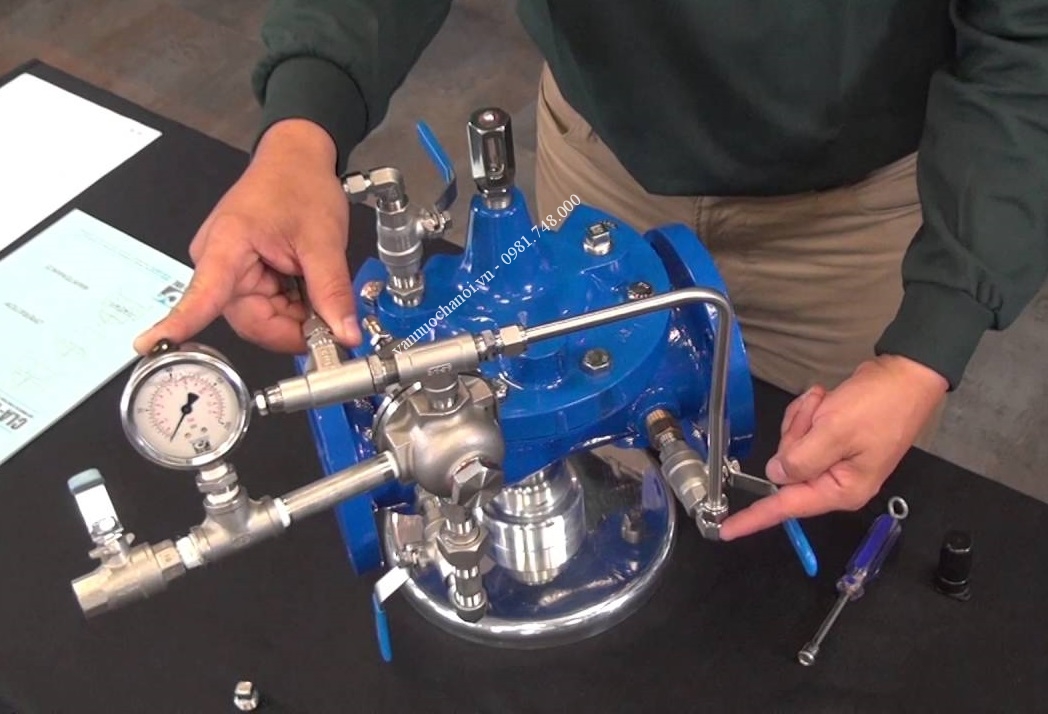

Van giảm áp gián tiếp

Van điều áp gián tiếp là một dạng van điều áp được sử dụng trong các hệ thống PCCC, hệ thống thủy lực nước, các công trình tòa nhà lớn, các xí nghiệp lớn. Van có các kích thước lớn từ DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400…

sua_chua_van_giam_ap

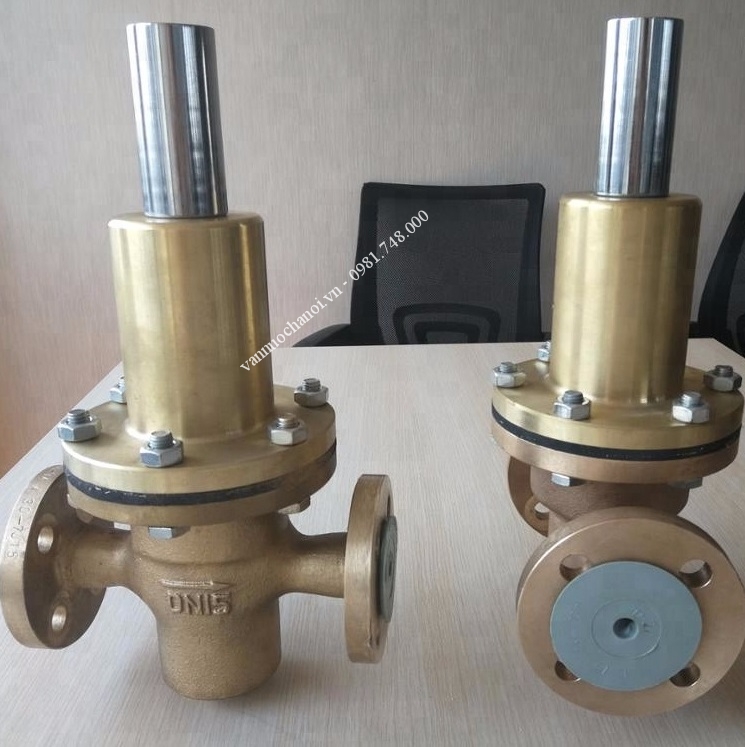

Van điều áp bằng đồng

Van điều áp được làm bằng chất liệu đồng thau, đồng mạ crom, được sử dụng nhiều trong các hệ thống cao tầng, hạ tầng của các tòa nhà khu nhà dân, môi trường sử dụng chính của van điều áp bằng đồng là nước sạch, nước sinh hoạt.

van_giam_ap_dong_lap_bich

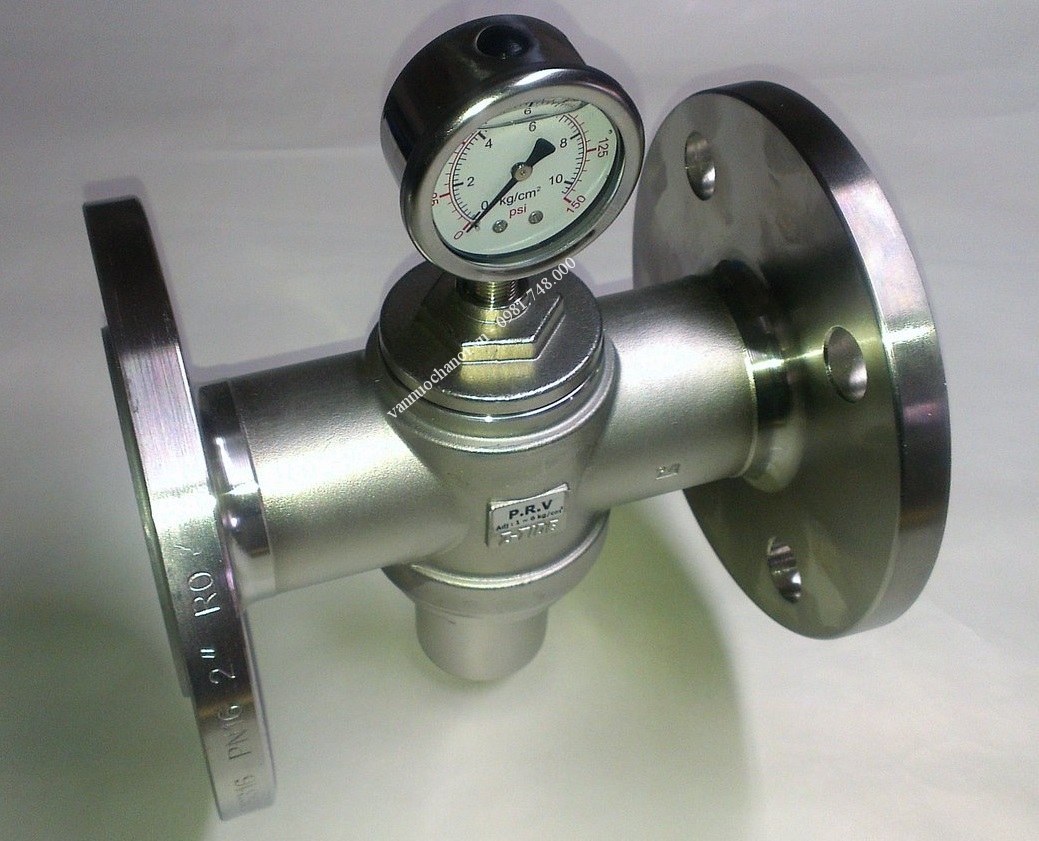

Van giảm áp inox

Van giảm áp được làm bằng chất liệu inox 304, 316, inox 201. Chất liệu inox giúp van chịu được nhiệt độ cao, áp lực lớn, ngoài ra van còn chịu được các môi trường ăn mòn, axit, hóa chất…

Van điều áp inox ít được phổ biến hơn so với van điều áp bằng đồng.

van_giam_ap_inox_lap_bich

Van giảm áp bằng gang

Van điều áp bằng gang được sử dụng chủ yếu cho môi trường hơi nóng, nước nóng nhiệt độ cao. Van thường được sử dụng cho các hệ thống giặt là, lò hơi, nồi hơi, hệ thống sấy, làm nóng….

van_giam_ap_hoi_nong

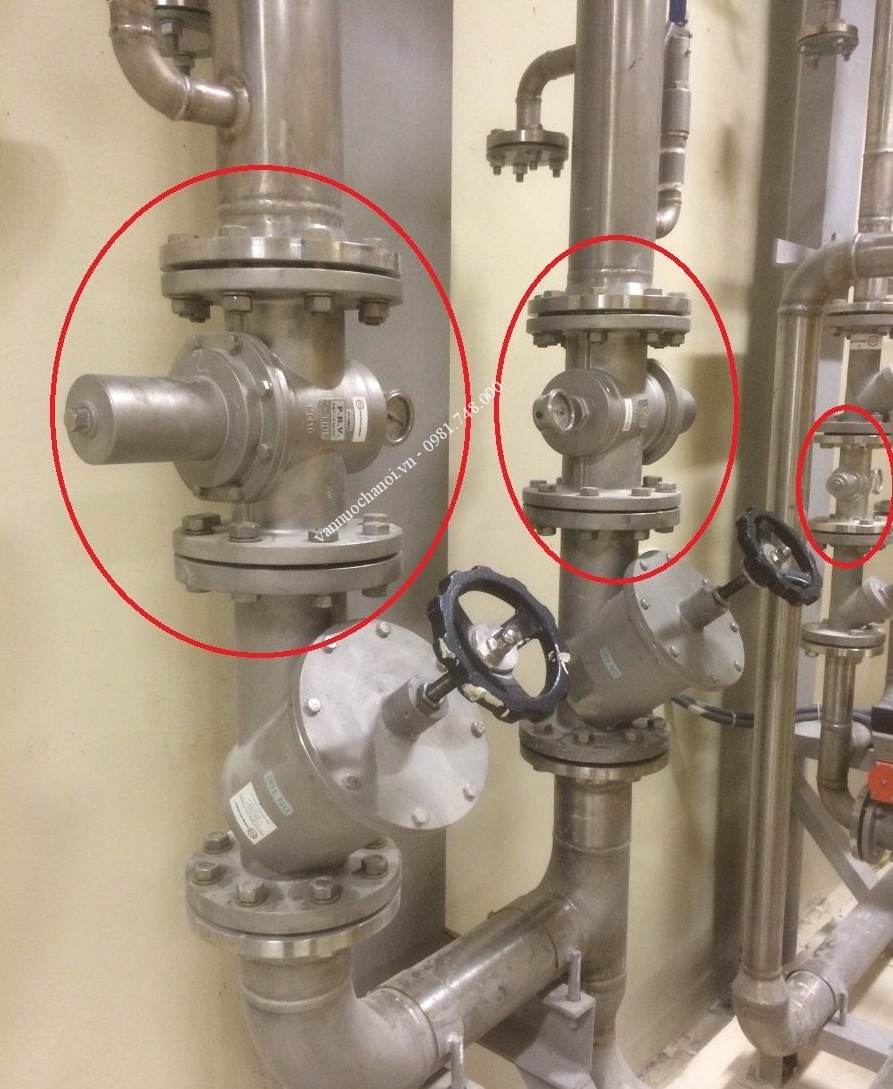

Lắp đặt và điều chỉnh van giảm áp

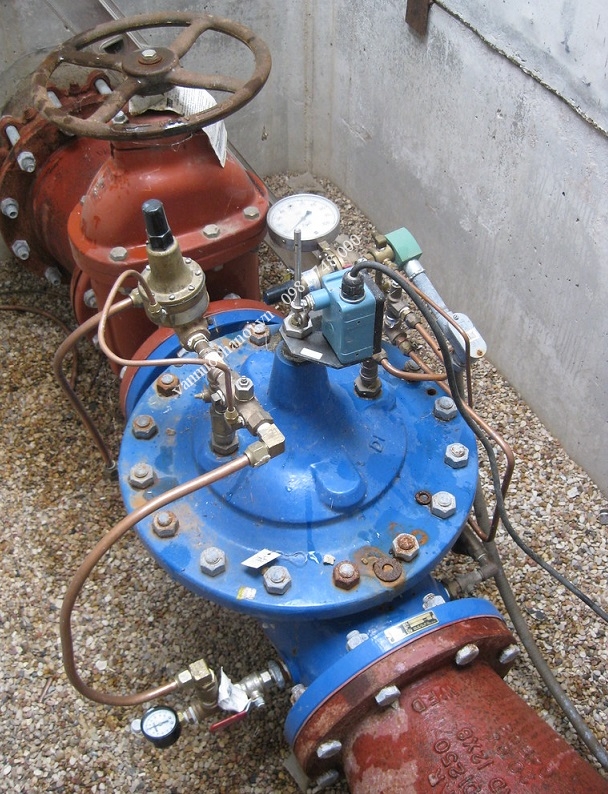

Lắp đặt van giảm áp

Trước khi lắp đặt van điều áp cần xác định vị trí lắp đặt van. Van giảm áp thường được lắp ở trước van tiết lưu, máy bơm nước, gần hệ thống đường nước nhà dân.

Lắp đặt van điều áp vị trí yêu cầu áp lực mong muốn. nên có đồng hồ áp suất ở hai đầu đường ống để đo áp suất đầu vào và áp suất đầu ra.

Xác định kích thước đường ống, dạng kết nối để lựa chọn một loại van chuẩn nhất.

Làm sạch hệ thống đường ống trước khi lắp đặt van, làm sạch van không để bụi bẩn, đất, sỏi bám bên trong vì việc này dễ gây hư hỏng van.

Nếu van dạng lắp ren thì chỉ cần quấn băng tan để làm kín rồi sau đó vặn van vào đường ống.

Nếu là dạng van kiểu mặt bích thì đưa van vào hệ thống ống, chú ý để cho các lỗ bu long trên bích van trùng khớp với bu long trên bích ống.

Tiến hành xiết bulong và test thử van.

lap_dat_van_dieu_ap1

Điều chỉnh van giảm áp

Điều chỉnh van điều áp dạng trực tiếp

Van điều áp trực tiếp có một e cu ở trên đầu van. Khi chúng ta vặn trực tiếp e cu theo chiều kim đồng hồ thì áp lực đầu ra sẽ giảm. Khi vặn ngược chiều kim đồng hồ thì áp lực đầu ra sẽ tăng . Khi vặn để ý đồng hồ áp lực hai bên để áp lực được đúng như mong muốn.

Điều chỉnh van giảm áp gián tiếp

Van điều áp gián tiếp có một con van trực tiếp phụ ở gần van. Và ta cũng tiến hành vặn van phụ để điều chỉnh áp lực nước. Khi vặn bulong cùng chiều kim đồng hồ thì áp lực đầu ra sẽ tăng và ngược lại.

Cùng xem video sau để nắm rõ hơn về cách điều chỉnh van điều áp:

Phân biệt van giảm áp và van an toàn

Đôi khi chúng ta thường nhầm lẫn giữa van điều áp và van an toàn vì chức năng của chúng gần tương đương nhau.

Van an toàn

Van an toàn có chức năng giữ cho áp suất đường ống luôn ở một mức cài đặt an toàn theo yêu cầu áp lực của hệ thống đường ống.

Khi áp lực ở mức bình thường thì van an toàn luôn ở trạng thái đóng. Khi áp lực hệ thống vượt quá mức cho phép thì van sẽ tự động mở để xả áp lực giữ an toàn cho hệ thống đường ống.

Vì nguyên lý trên nên van an toàn còn có tên gọi khác là van xả áp an toàn.

Van giảm áp

Van điều áp có chức năng điều chỉnh áp lực đầu ra nhỏ hơn áp lực đầu vào. Trạng thái của van luôn luôn mở.

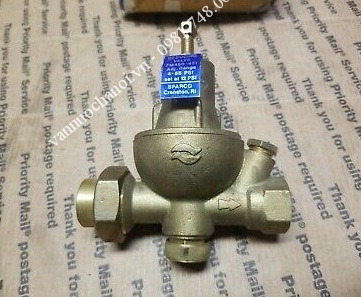

Một số loại van giảm áp tốt giá rẻ hiện nay

Hiện nay trên thị trường xuất hiện rất nhiều dạng van điều áp có xuất xứ từ Hàn Quốc, Đài Loan, Nhật Bản, Malaysia, Trung Quốc, Italia, Đức…

Tùy vào vốn dự toán, yêu cầu kỹ thuật của chủ đầu tư mà chúng ta sẽ chọn lựa một hang van điều áp phù hợp nhất. Có thể kể ra một số dạng van điều áp sau:

Van điều áp Meiji – Malaysia

Van điều áp Inax – Nhật Bản

Van điều áp SamYang- Hàn Quốc

Van điều áp YooYoun – Hàn Quốc

Van điều áp Yoshitake – Nhật Bản

Van điều áp Tung Lung – Đài Loan

Van điều áp Farg – Italia

Van điều áp Armas – Thổ Nhĩ Kỳ

Van điều áp Tayfur – Thổ Nhĩ Kỳ

Van điều áp ShinYi- Đài Loan

Van điều áp YNV – Hàn Quốc

Van điều áp Trung Quốc

Van điều áp Malgorani – Ý…

van_giam_ap_can_bang

Trong đó có thể kể ra các loại van điều áp có chất lượng cao mà giá thành rẻ như:

Van giảm áp nước Farg – Italia

Đây là dạng van lắp ren dung cho nước, được tin tưởng lựa chọn vì chất lượng, uy tín cũng như giá thành van rất phù hợp.

Van điều áp hơi nóng Samyang – Hàn Quốc

Samyang là hãng sản xuất van điều áp, van công nghiệp rất lớn của Hàn Quốc. Van Samyang có mặt ở Việt Nam từ những năm 2011 – 2012 và nhanh chóng tạo được uy tín cũng như thương hiệu ở Việt Nam. Hiện nay van điều áp SamYang có hai loại chính là van lắp ren và van lắp bích chủ yếu dung cho hệ thống hơi nóng, giặt, là, sấy…

Van giảm áp Armas – Thổ Nhĩ Kỳ

Van điều áp Armas có xuất xứ Thổ Nhĩ Kỳ. Đây là dạng van điều áp thủy lực điều khiển gián tiếp có chất lượng cao, giá thành rẻ, phù hợp với các công trình lớn trong và ngoài nước.

lap_dat_van_dieu_ap
