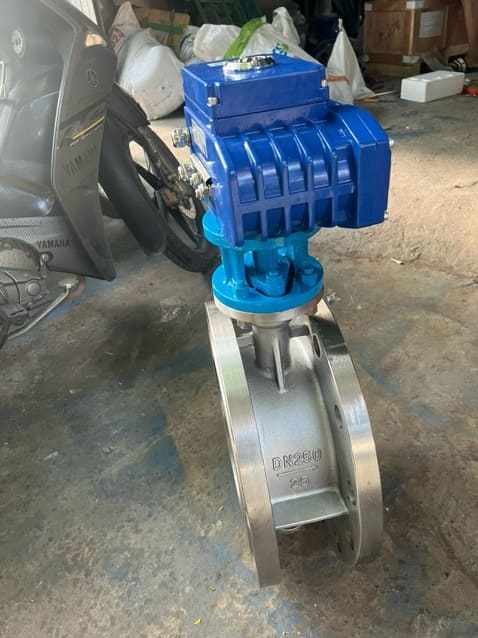

Van bướm điều khiển điện

Van bướm điều khiển điện là một loại van công nghiệp được thiết kế ra để giúp cho người vận hành sễ dàng kiểm soát và điều tiết lưu lượng dòng chảy bên trong ống. Người vận hành không cần phải tác động lực lên bộ điều khiển như ở các van bướm tay gạt, tay quay thông thường. Thay vào đó, van được trang bị một động cơ điện để thực hiện việc mở và đóng van tự động.

Với sự đa dạng về chất liệu sản xuất như gang, nhựa, thép, inox, van bướm điện phù hợp trong môi trường khắc nghiệt và đáp ứng được nhiều yêu cầu của các ứng dụng công nghiệp. Ngoài ra, với các biến thể về nguồn điện áp như 24V, 220V, 380V, van này có khả năng linh hoạt trong việc tích hợp vào các hệ thống lớn nhỏ khác nhau.

Lợi ích khi sử dụng van bướm điều khiển điện

Tại sao nên chọn van bướm điều khiển điện cho hệ thống của bạn? Đó là một câu hỏi quan trọng mà chúng tôi đã nhận được nhiều từ khách hàng. Để giải đáp, chúng tôi đã tiến hành nghiên cứu sâu hơn về sản phẩm và xác định được những ưu điểm sau:

1. Tính tự động và tiện lợi: Van bướm điều khiển điện hoạt động hoàn toàn tự động mà không cần sự can thiệp của con người, giúp tiết kiệm thời gian và công sức trong quá trình vận hành và bảo trì hệ thống.
2. Linh hoạt trong lựa chọn bộ điều khiển: Động cơ điện được sử dụng cho van bướm có thiết kế đa dạng, phù hợp với nhiều model và có khả năng hoạt động với các nguồn điện áp khác nhau, từ 24V đến 380V.
3. Khả năng thích ứng với mọi đường ống: Với đa dạng kích thước và kiểu lắp đặt, van bướm điều khiển bằng điện có thể được lắp đặt linh hoạt trên nhiều loại đường ống khác nhau mà không gặp vấn đề.
4. Tính ổn định và bền bỉ: Van có khả năng hoạt động ổn định trong nhiều điều kiện khác nhau, từ môi trường làm việc bình thường đến môi trường khắc nghiệt.
5. Tối ưu hóa hiệu suất và kiểm soát: Các bộ điều khiển cho phép người vận hành kiểm soát lưu lượng dòng chảy trên nhiều đường ống cùng một lúc, giúp tối ưu hóa hoạt động của hệ thống và tiết kiệm năng lượng.

Với những ưu điểm này, việc sử dụng van bướm điều khiển điện không chỉ đem lại sự tiện lợi mà còn nâng cao hiệu suất và độ tin cậy cho hệ thống của bạn.

Top of Form

Cấu tạo chi tiết van bướm điều khiển điện

Tính hoàn chỉnh của một van bướm điều khiển điện thường phản ánh qua hai bộ phận chính đó là: Động cơ điện và phần thân van bướm cơ. Mỗi phần đều đóng vai trò quan trọng và được kỹ lưỡng tối ưu hóa để đảm bảo hiệu suất và độ tin cậy.

Phần động cơ điện: Động cơ điện là trái tim của dòng van điều khiển bằng tự động hóa này, thường nằm ở trên cùng và liên kết với trục van thông qua các bulong, tạo ra một liên kết vững chắc. Chức năng chính của động cơ này là chuyển đổi năng lượng điện thành năng lượng cơ học để xoay đĩa van, điều khiển dòng chảy của chất lưu trong đường ống.

Một điểm đặc biệt dành riêng cho động cơ điện được thiết kế với nhiều model và nguồn điện áp khác nhau, linh hoạt kết hợp với các kích thước và yêu cầu của van bướm. Với sự sử dụng của hợp kim nhôm và lớp phủ sơn Epoxy, động cơ dành cho van bướm điều khiển điện này có khả năng chịu được các điều kiện môi trường khắc nghiệt.

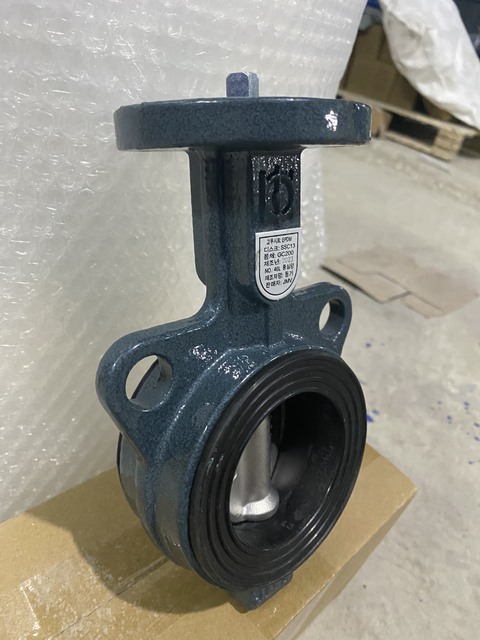

Phần thân van bướm cơ: Đây là nơi kết nối trực tiếp giữa van với hệ thống đường ống sử dụng. Nhờ sự đa dạng kích thước từ DN50 đến DN1000, giúp linh hoạt và phù hợp với nhiều loại đường ống. Ngoài ra, bộ phận này còn được chế tạo từ các vật liệu như gang, nhựa, inox để đảm bảo độ bền và hoạt động ổn định trong mọi điều kiện.

Hai phần của van bướm điều khiển điện này làm việc hài hòa với nhau, tạo ra một chu trình hoạt động hiệu quả và linh hoạt trong nhiều ứng dụng khác nhau.

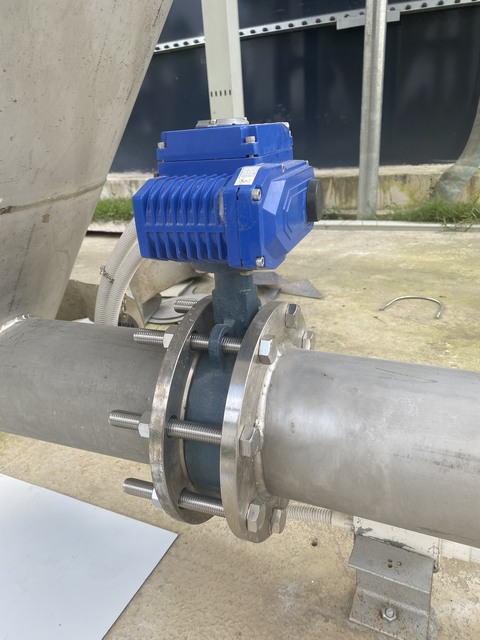

Ứng dụng thực tế van bướm điều khiển bằng điện

Tính linh hoạt và đa dạng ứng dụng của dòng van bướm điều khiển điện giúp nó trở thành một phần quan trọng trong cải thiện hiệu suất và tiết kiệm năng lượng của các hệ thống và ngành công nghiệp. Dưới đây là một số hệ thống ứng dụng phổ biến:

• Sử dụng trong hệ thống cấp thoát nước của các khu dân cư, khu công nghiệp, nhà máy để kiểm soát và điều chỉnh dòng chảy nước.
• Sử dụng trong hệ thống cung cấp nước tưới cho cây trồng, giúp tối ưu hóa việc sử dụng nước và nâng cao năng suất sản xuất nông sản.
• Được dùng để duy trì các hồ bơi, công viên nước, khu vui chơi giải trí và cung cấp nước cho các hoạt động giải trí ngoài trời.
• Ứng dụng để điều khiển dòng chảy nước trong quá trình chế biến thủy sản và vận hành các hệ thống đóng tàu.
• Sử dụng để kiểm soát dòng chảy nước trong quá trình sản xuất và chế biến thực phẩm, dược phẩm.
• Ứng dụng trong quy trình sản xuất xi măng, đá, gạch, thép để điều khiển dòng nước trong các hệ thống sản xuất.
• Sử dụng trong các nhà máy thủy điện, nhiệt điện để điều khiển và kiểm soát dòng nước và hơi.
• Ứng dụng trong ngành khai thác và điều chế kim loại, than đá, dầu mỏ để quản lý dòng nước và hỗ trợ quá trình sản xuất.

Van bướm điện hoạt động ở trạng thái nào

Mọi quá trình hoạt động và làm việc của van bướm điện đều phụ thuộc vào bộ phận động cơ ở phía bên trên nó. Mà phần động cơ điện này được thiết ké và chế tạo với 2 kiểu hoạt động chính đó là kiểu ON/OFF và kiểu tuyến tính. Nên van bướm điều khiển điện cũng sẽ tồn tại ở 2 dạng hoạt động này.

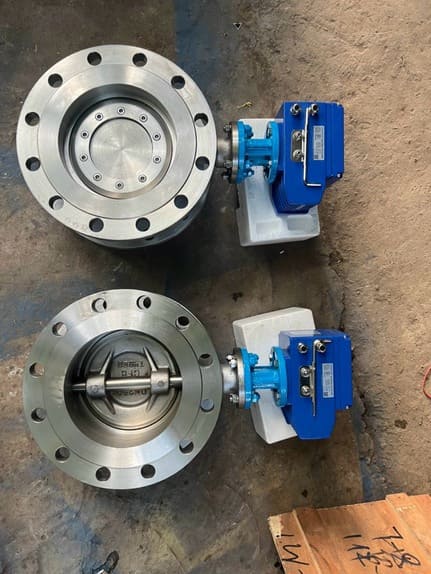

Van bướm điều khiển điện ON/OFF

Van bướm điều khiển điện ON/OFF được thiết kế đơn giản với hai chế độ hoạt động: mở hoàn toàn và đóng hoàn toàn. Ở loại này, khi van được mở hoàn toàn thì dòng lưu chất bên trong đường ống sẽ được lưu thông với áp lực tối đa. Và khi van đóng hoàn toàn thì toàn bộ dòng lưu chất sẽ bị ngăn chặn ngay tại vị trí lắp đặt van.

Quá trình hoạt động của van này thường phụ thuộc thêm một công tắc hành trình để đảm bảo độ an toàn tuyệt đối cho động cơ điện cũng như cho van bướm điều khiển điện. Công tắc hành trình này sẽ tự động ngắt nguồn điện đi vào động cơ khi chu trình hoạt động đạt đến giới hạn mở hoàn toàn hoặc đóng hoàn toàn.

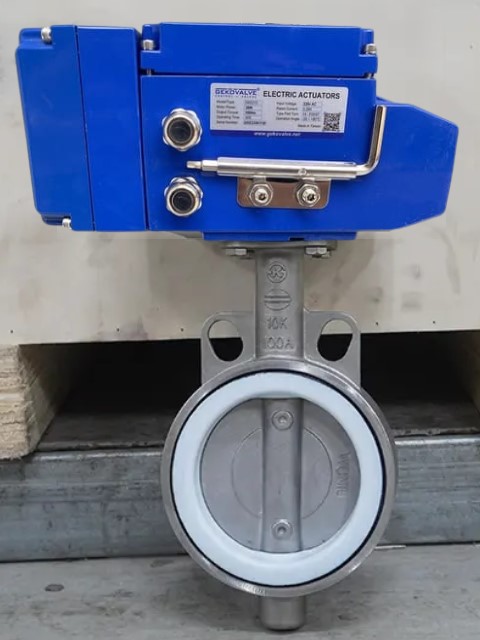

Van bướm điều khiển điện tuyến tính

Van bướm điều khiển điện tuyến tính là một giải pháp tiên tiến hơn so với van ON/OFF, với khả năng điều chỉnh độ mở của đĩa van từ 0 đến 90 độ bằng cách sử dụng nguồn điện tuyến tính. Cho phép điều tiết lưu lượng nước chảy trong hệ thống một cách linh hoạt và chính xác theo yêu cầu cụ thể.

Ngoài ra, để đảm bảo hoạt động chính xác và hiệu quả, van bướm điều khiển điện tuyến tính thường cần được trang bị các phụ kiện như bộ cảm biến áp suất, cảm biến nhiệt độ và đồng hồ đo lưu lượng khí. Các cảm biến này giúp đo lường và điều chỉnh các thông số quan trọng, đồng thời đảm bảo hiệu suất và độ tin cậy của hệ thống trong quá trình vận hành.

Van bướm điều khiển điện có đa dạng chất liệu

Chất liệu chế tạo nên van bướm điều khiển điện cũng là một yếu tố cực kỳ quan trọng đối với từng hệ thống ứng dụng cụ thể. Bởi vì mỗi vật liệu khác nhau sẽ có những tính chất và đặc điểm khác nhau nên sẽ phù hợp với những điều kiều kiện làm việc trong mỗi hệ thống cũng sẽ là khác nhau.

Dưới đây là top 3 sản phẩm van cánh bướm điều khiển điện với những chất liệu chế tạo được nhiều khách hàng tiêu dùng trên thị trường quan tâm và lựa chọn đến.

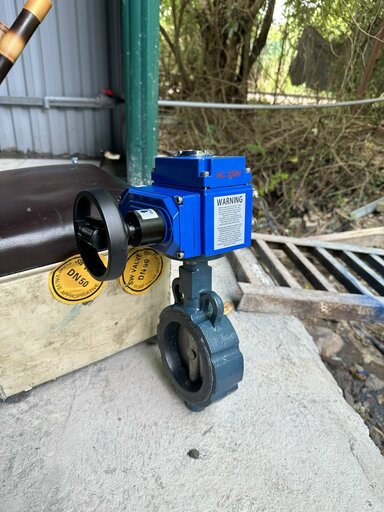

Van bướm gang điều khiển điện

Tận dụng vật liệu gang chất lượng cao, loại van bướm điều khiển điện này đem lại sự tin cậy và hiệu suất cao cho nhiều ứng dụng công nghiệp. Với thân van được làm từ gang, dòng sản phẩm này thể hiện sức mạnh vượt trội trong việc chịu lực và đảm bảo hoạt động ổn định trong môi trường làm việc khắc nghiệt.

Sự linh hoạt của van bướm gang điều khiển điện là điều đặc biệt khi nó có thể được áp dụng rộng rãi trong các hệ thống nước, khí nén, hơi và ngay cả trong môi trường có áp lực làm việc không quá cao. Sự kháng ăn mòn của vật liệu gang mặc dù không quá cao những vẫn đủ để hoạt động ổn định trong những nơi chứa lưu chất có nồng độ ăn mòn nhẹ.

Tính linh hoạt và khả năng chịu lực cao của vật liệu gang giúp van bướm điều khiển điện điện tối ưu hóa hiệu suất hoạt động và đáp ứng các yêu cầu khắt khe của môi trường công nghiệp hiện đại. Đây thực sự là một lựa chọn đáng tin cậy cho các ứng dụng công nghiệp đòi hỏi sự ổn định và độ bền cao.

Top of Form

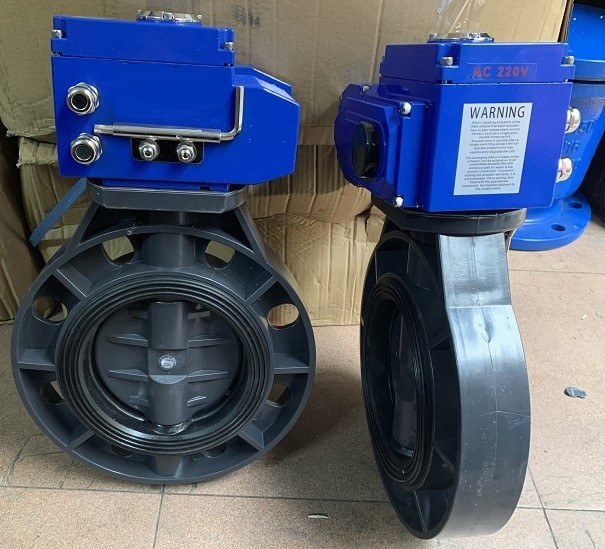

Van bướm nhựa điều khiển điện

Van bướm nhựa điều khiển điện là một giải pháp linh hoạt cho các ứng dụng yêu cầu khả năng chịu ăn mòn và hóa chất cao. Tuy nhiên, lại có giới hạn về nhiệt độ và áp lực hoạt động.

Với thân van làm từ nhựa như PVC, cPVC, PP, PVDF, PPGF, uPVC, van này thích hợp cho các ứng dụng chứa các chất lỏng ăn mòn như axit, bazơ, và muối. Tuy nhiên, nhiệt độ hoạt động của van bướm điều khiển điện này thường không nên vượt quá 80 độ C. Vượt quá nhiệt độ này có thể gây ra vấn đề về cấu trúc và độ bền của van, làm giảm hiệu suất và độ ổn định trong quá trình vận hành.

Do đó, mặc dù van bướm nhựa điều khiển điện có thể phù hợp với môi trường chứa chất ăn mòn, việc kiểm soát nhiệt độ là rất quan trọng để đảm bảo hoạt động ổn định và độ tin cậy của hệ thống.

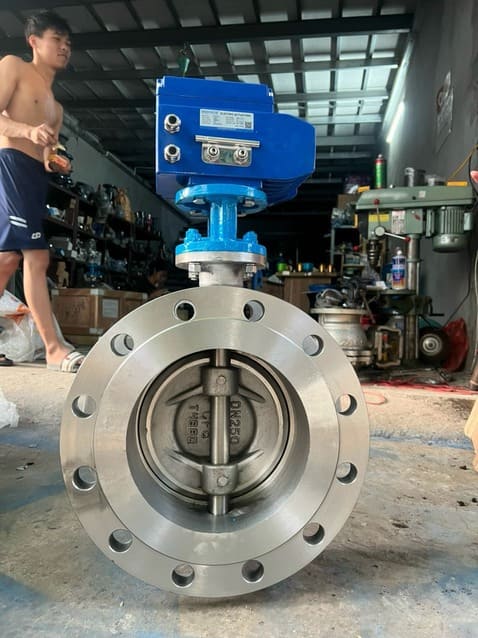

Van bướm inox điều khiển điện

Van bướm inox điều khiển điện là giải pháp tối ưu cho các ứng dụng công nghiệp đòi hỏi độ bền và hiệu suất cao. Với phần thân van được chế tạo từ chất liệu inox 304 hoặc inox 316, dòng sản phẩm này không chỉ chịu được nhiệt độ cao mà còn có khả năng chống ăn mòn và oxi hóa tốt. Đặc biệt là trong môi trường chứa các hóa chất và axit nhẹ.

Điều đặc biệt hơn là van bướm điều khiển điện này còn có thể chịu áp lực dòng chảy lớn, làm cho nó trở thành lựa chọn hàng đầu cho các hệ thống ứng dụng công nghiệp. Cùng với độ bền và hiệu suất cao, dòng sản phẩm này đáp ứng mọi yêu cầu của các môi trường làm việc khắc nghiệt, từ nhà máy sản xuất đến các ứng dụng trong ngành xử lý nước và hóa chất.

Van bướm điều khiển bằng điện có đa dạng kiểu kết nối

Để van bướm điều khiển điện có thể hoạt động và làm việc ổn định trên hệ thống đường ống thì khách hàng tiêu dùng cần lắp đặt van vào đường ống sao cho chính xác nhất. Và để làm được điều này thì chúng ta cần phụ  thuộc đến một yếu tố nữa đó là kiểu kết nối van với đường ống.

Dưới đây là 3 kiểu kết nối phổ biến nhất của van bướm điện, mời các bạn cùng tham khảo qua để hiểu rõ hơn về từng kiểu lắp đặt này nhé.

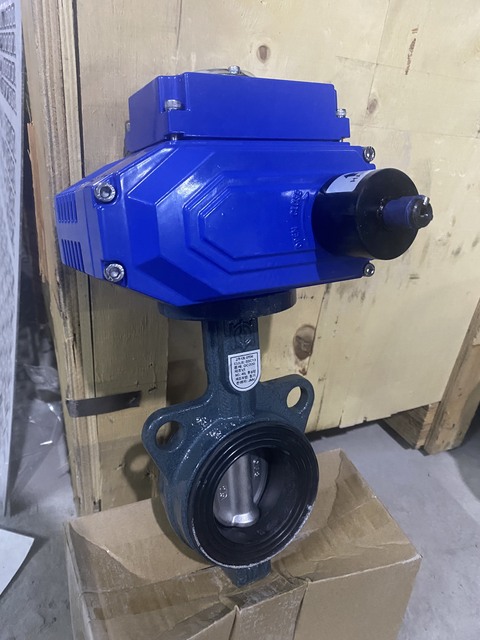

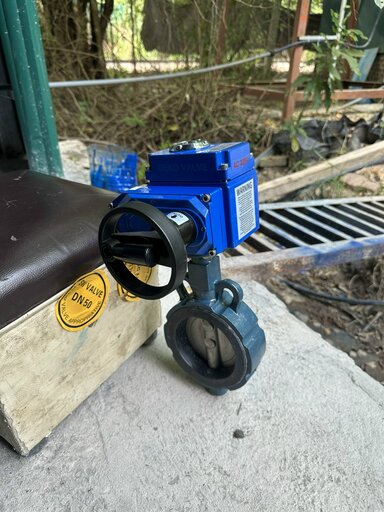

Van bướm điều khiển điện dạng kẹp bích ( Wafer )

Van bướm điều khiển điện dạng kẹp bích (Wafer) là một trong những lựa chọn phổ biến và hiệu quả cho các hệ thống đường ống cần kết nối với mặt bích. Thiết kế của nó bao gồm 2 hoặc 4 lỗ tai bích trên thân van, cho phép van được kẹp chặt giữa hai mặt bích khi các bulông được siết chặt.

Đối với phương pháp này tạo ra một kết nối vững chắc và an toàn cho hệ thống ống, đồng thời giúp tránh được rò rỉ và mất mát chất lỏng. Đồng thời giúp cho van và các  thiết bị khác đảm bảo được khả năng chịu áp lực và tạo ra một luồng chảy liên tục và ổn định.

Van bướm điều khiển điện dạng kẹp bích này luôn có sẵn trong các kích cỡ từ DN50 đến DN500, trở thành một lựa chọn linh hoạt và tiện lợi cho các dự án và hệ thống đa dạng. Đặc biệt, việc lắp đặt và vận hành van này rất thuận tiện và nhanh chóng, giúp tiết kiệm thời gian và chi phí cho người sử dụng.

Top of Form

Van bướm điều khiển điện dạng tai bích ( Lug )

Van bướm điều khiển điện kết nối tai bích (Lug) là một trong những tùy chọn phổ biến cho các ứng dụng đòi hỏi độ bền và khả năng kín hơi cao. Thiết kế của nó bao gồm các lỗ tai bích xung quanh thân van để kết nối với mặt bích bằng cách siết bulong.

Với khả năng cố định chắc chắn và làm kín hệ thống ống, van bướm dạng Lug này chịu áp suất tốt hơn so với dạng wafer. Tuy nhiên, việc sử dụng van này có thể yêu cầu tuân thủ một số tiêu chuẩn mặt bích cụ thể hơn. Do đó, nó có thể tạo ra một số hạn chế về sự linh hoạt trong việc lựa chọn và áp dụng trong các dự án.

Mặc dù có những hạn chế nhất định về tiêu chuẩn mặt bích nhưng van bướm điều khiển điện dạng tai bích (Lug) này vẫn là một lựa chọn hợp lý cho các ứng dụng yêu cầu tính linh hoạt và hiệu suất cao trong việc điều khiển dòng chảy của chất lỏng trong hệ thống ống.

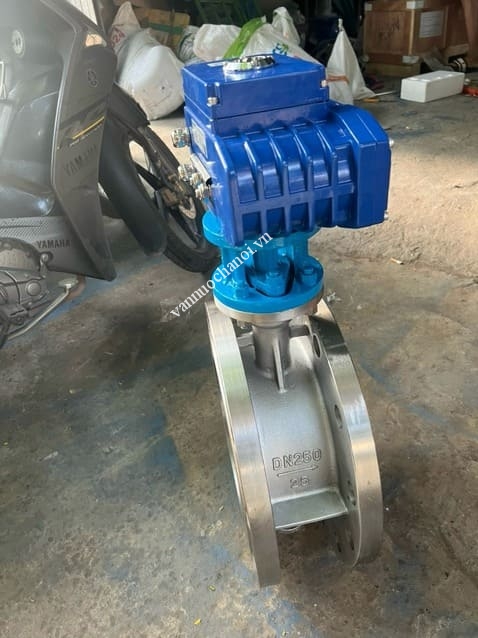

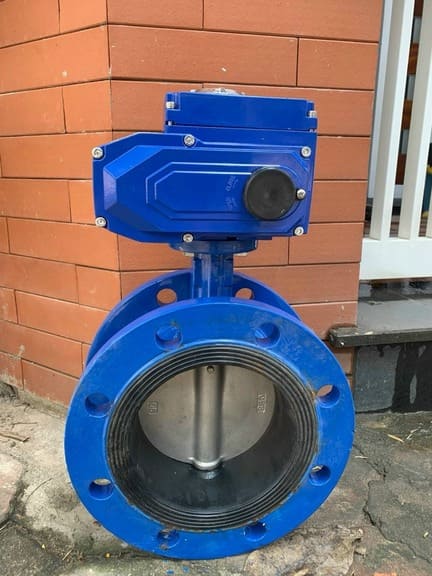

Van bướm điều khiển điện dạng lắp bích ( Hai mặt bích )

Van bướm điều khiển điện dạng lắp bích là một sự lựa chọn đáng tin cậy cho các ứng dụng đòi hỏi tính kín hơi và độ bền cao. Thiết kế của nó bao gồm hai mặt bích được hàn liền với thân van, tạo ra một kết nối cực kỳ chắc chắn trên hệ thống.

Việc cố định chặt chẽ giữa van và hệ thống thông qua hai mặt bích giúp hạn chế tối đa tình trạng rò rỉ lưu chất trong quá trình vận hành. Nó cùng làm chi cho van bướm hai mặt bích điều khiển điện phù hợp đặc biệt với các hệ thống đường ống lớn, có áp suất cao và yêu cầu độ bền ổn định.

Đặc biệt, với tính kín hơi và độ bền ổn định, loại van bướm điều khiển điện này ít đòi hỏi việc bảo dưỡng, giúp giảm thiểu thời gian và chi phí duy trì hệ thống.

Sơ đồ mạch điện và những lỗi thường gặp trong van bướm điện

Để đảm bảo được mức độ an toàn tuyệt đối của van bướm điều khiển điện thì chúng ta cần phải hiểu rõ được sơ độ mạch điện trong động cơ. Bên cạnh đó, việc nắm rõ được những lỗi thường gặp và biết được cách khắc phục những lỗi đó cũng là một yếu tố giúp cho van hoạt động và làm việc ổn định.

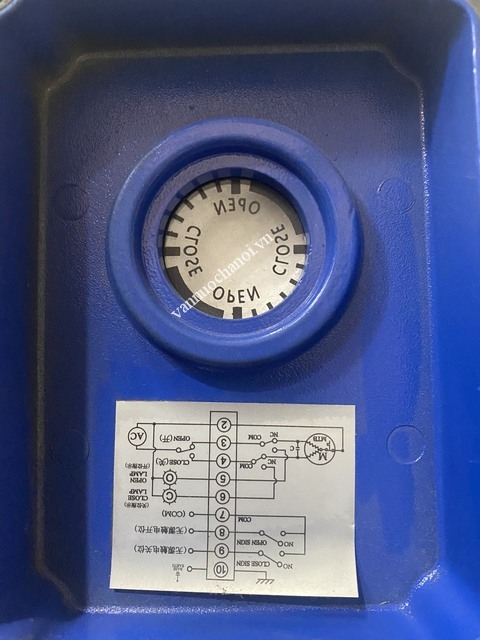

Sơ đồ mạch điện chi tiết của động cơ dùng cho van bướm

Trước tiên chúng ta sẽ đi tìm hiểu chi tiết về sơ đồ mạch điện của động cơ điện Geko đến từ Đài Loan.

Những lỗi thường gặp và cách khắc phục khi sử dụng van bướm điện

Trong quá trình sử dụng van bướm điều khiển điện, có thể xảy ra một số sự cố kỹ thuật khiến cho van không hoạt động, lâu dần sẽ ảnh hưởng trực tiếp đến năng suất của hệ thống. Dưới đây là một số vấn đề phổ biến và cách khắc phục:

Vấn đề thứ nhất đó là van bướm điện không quay.

• Nguyên nhân: Trục van bị gãy, bộ điều khiển không hoạt động, hoặc cánh van bị kẹt do rác thải.
• Cách khắc phục: Kiểm tra và thay thế trục van hỏng, kiểm tra bộ điều khiển và vệ sinh bộ phận bên trong nếu cần.

Vấn đề thứ 2 đó là công tắc hành trình không tự động ngắt khi kết thúc chu trình.

• Nguyên nhân: Lỗi từ nhà sản xuất hoặc bộ điều khiển điện gặp vấn đề.
• Cách khắc phục: Liên hệ với nhà cung cấp để được tư vấn và sửa chữa hoặc thay thế bộ điều khiển mới.

Vấn đề thứ 3 đó là động cơ quay nhưng cánh van không quay.

• Nguyên nhân: Các bánh răng bên trong bộ điều khiển gặp vấn đề hoặc phần kết nối với trục van bị hỏng.
• Cách khắc phục: Kiểm tra và sửa chữa hoặc thay thế bộ điều khiển và kiểm tra trục van để đảm bảo hoạt động bình thường.
