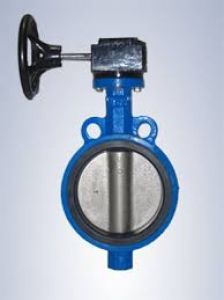

Van bướm tay quay

Van bướm tay quay
van-buom-tay-quay - ảnh nhỏ  1

Van bướm tay quay

Đánh giá 13 lượt đánh giá

10.000 VND

Van bướm tay quay hiện nay trên thị trường có xuất xứ từ rất nhiều nước, công ty chúng tôi đang cung cấp các dòng van bướm như: Van bướm tay quay hàn quốc, van bướm tay quay trung quốc, đài loan...

Van bướm tay quay - Van bướm vô lăng

  • Van bướm tay quay hay còn gọi là van bướm tuabin, van bướm vô lăng là dạng van bướm đóng mở đơn thuần bằng cách tác động 1 lực lên tay quay (vô lăng) làm quay trục dẫn tới cánh van đóng hoặc mở. Van có thể kết nối với bộ điện hoặc bộ khí để dễ dàng điều chỉnh hơn.
  • Van bướm tay quay hiện nay trên thị trường có xuất xứ từ rất nhiều nước, công ty chúng tôi đang cung cấp các dòng van bướm như: Van bướm tay quay hàn quốc, van bướm tay quay trung quốc, đài loan...

van_buom_inox_tay_quay3

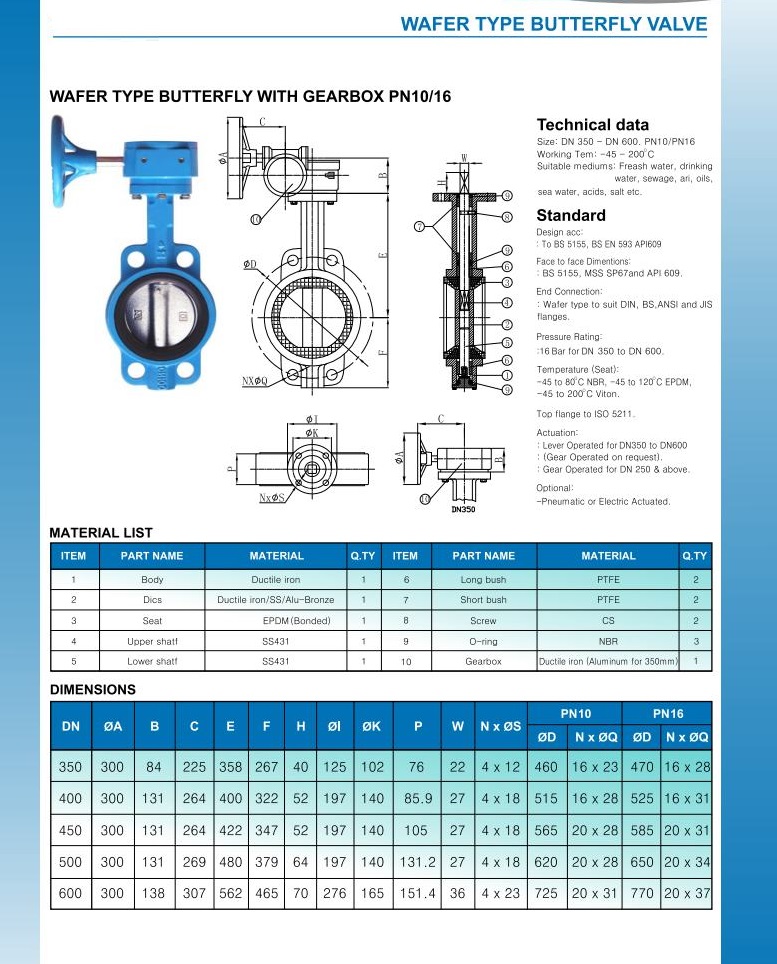

Thông số kĩ thuật theo catalogue van bướm tay quay

  • Kích thước: DN50 - DN500
  • Vật liệu: Gang, inox
  • Gioăng làm kín: EPDM, PTFE
  • Nhiệt độ: tối đa 180 độ C
  • Áp lực: PN16
  • Kiểu lắp: Kết nối mặt bích
  • Tiêu chuẩn mặt bích: BS, JIS, ANSI
  • Hãng sản xuất: Samwoo, Emico, ARV, AUT,...
  • Xuất sứ: Hàn Quốc, Đài Loan, Malaysia, TQ
  • Tình trạng hàng: Luôn có sẵn
  • Bảo hành: 12 tháng

catalogue_van_buom_tay_quay

Cấu tạo của van bướm tay quay

Van bướm tay quay có cấu tạo gần giống như van bướm tay gạt, chúng chỉ khác nhau giữa phần tay đóng mở van. Về cơ bản thì van bướm tay quay có cấu tạo gồm năm phần chính bao gồm:

Thân van bướm: Phần thân van bướm thường được làm bằng gang, thép, PVC, inox…

Đĩa van: Đĩa van hay cánh van thường được làm bằng vật liệu bằng inox, thép, gang, nhựa PVC…

Gioăng làm kín: Gioăng làm kín của van bướm tay quay là lớp PTFE, EPDM, Viton, LBR hoặc có những van bướm thép có gioăng làm kín bằng inox.

Trục van: Trục van thường được làm bằng chất liệu thép không gỉ hoặc inox rất chắc chắn.

Tay quay: Tay quay của van bướm có cấu tạo gồm nhiều bánh răng có tác dụng trợ lực khi quay.

van_buom_silo9

So sánh van bướm tay quay và van bướm tay gạt

Van bướm tay gạt là van bướm sử dụng tay gạt để vận hành đóng mở van.

Van bướm tay quay được trang bị một thiết bị tuabin trên van bướm quay tay quay để vận hành công tắc van.

Van bướm tuabin tiết kiệm nhân công vận hành hơn van bướm tay gạt.

Trong kỹ thuật, van bướm tay gạt và van bướm tuabin được sử dụng rất phổ biến.

Đối với đường ống áp suất thấp có đường kính dưới 200mm, cả van bướm tay gạt và van bướm tuabin đều có thể được sử dụng phổ biến. Đối với đường ống áp suất thấp lớn hơn 200mm, van bướm tay quay phù hợp hơn vì đường kính trở nên lớn hơn và mô-men xoắn tăng, sẽ khó mở bằng tay gạt.

Trên đường ống cao áp, nơi có mômen xoắn lớn, nên sử dụng van bướm tay quay.

van_buom_tay_quay_sw2van_buom_samwoo7

Môi trường sử dụng của van bướm tay quay

Van bướm tay quay thường được sử dụng trong các hệ thống đường ống vừa và lớn ở các công trình thủy điện.

Sử dụng trong các nhà máy nhiệt điện.

Sử dụng trong các hệ thống xử lý nước thải, nước sạch.

Dùng nhiều trong các hệ thống cấp thoát nước.

Sử dụng nhiều trong các hệ thống nhà máy xi măng, hệ thống lọc bụi.

Dùng trong các hệ thống nhà máy đường, bột.

Sử dụng trong các tòa nhà cao tầng, các khu dân cư…

van_buom_inox_tay_quay4

Phân loại van bướm tay quay

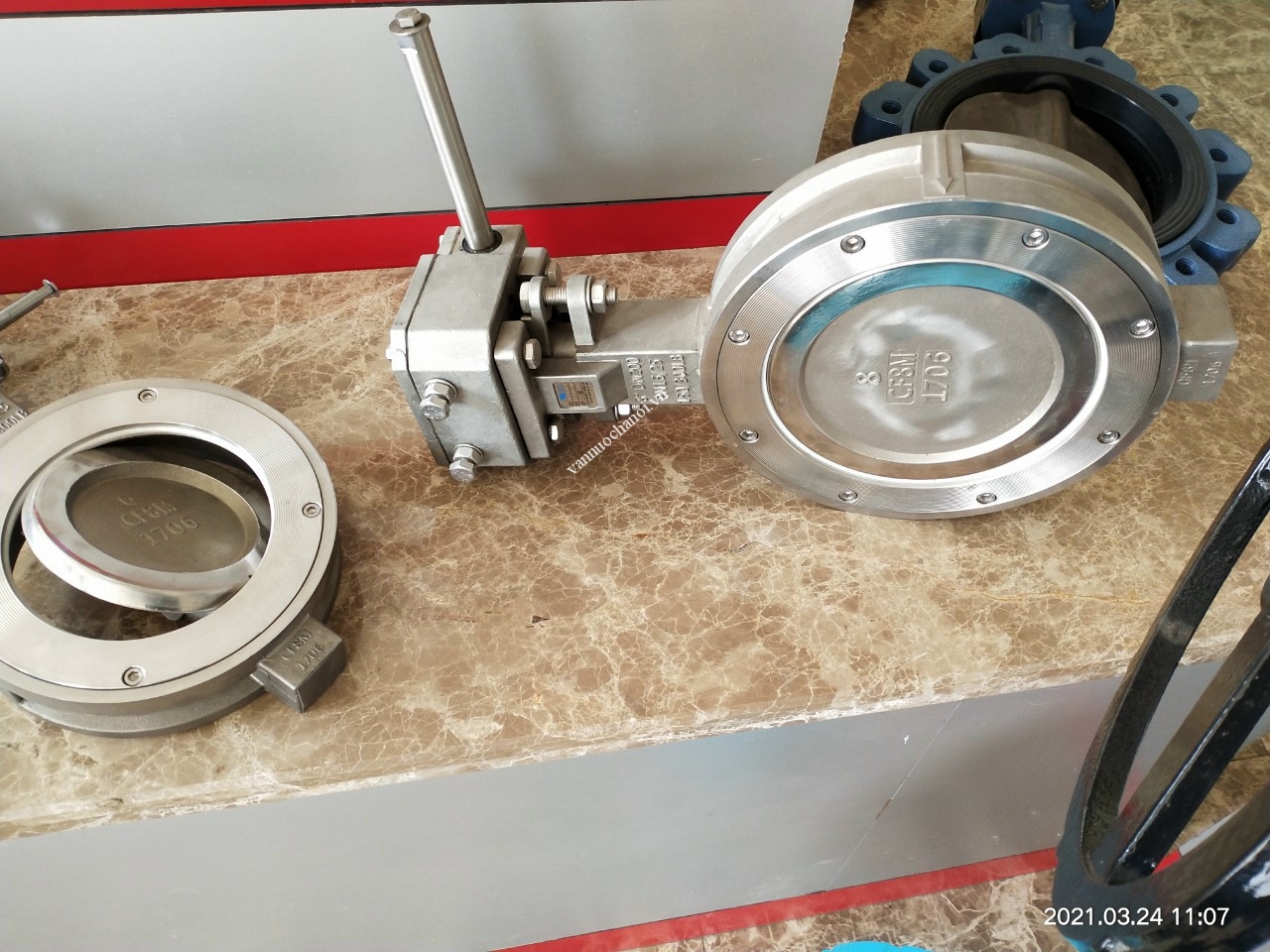

Van bướm inox tay quay

Chất liệu inox giúp van chịu được áp lực và nhiệt độ cao, gioăng làm kín bằng PTFE chống ăn mòn, oxy hóa, kháng axit, chịu nhiệt độ và áp lực cao. Các van bướm tuabin inox được sử dụng trong các hệ thống nước thải, hệ thống nhà máy hóa chất, nhà máy nước sạch…

Thông số kỹ thuật của van bướm inox tay quay

  • Vật liệu sử dụng chế tạo: Thân làm bằng inox 304, 316...
  • Cánh van cũng làm bằng inox 304, 316
  • Gioăng làm kín van: Bằng teflon chịu nhiệt
  • ÁP lực làm việc: PN16, PN10, PN25
  • Nhiệt độ làm việc: 0 ~ 220 độ C
  • Loại van: dạng wafer, dạng clamp, dạng bích, dạng lug
  • Loại thao tác đóng mở: tay quay - dạng vô lăng có tuabin
  • Tiêu chuẩn lắp đặt: Kết nối bích, ép bích
  • Tiêu chuẩn mặt bích: JIS10K, DIN, BS, ANSI, PN16,
  • Xuất xứ: Hàn Quốc, Đài Loan, Nhật, Trung Quốc, Malaysia, Thổ Nhĩ Kỳ
  • Bảo hành: 12 - 18 tháng ( 1 đổi 1 do nhà sản xuất)
  • Tình trạng hàng: Có sẵn nhiều ( Luôn sẵn hàng).

van_buom_inox_tay_quay2

Van bướm gang tay quay

Van bướm tuabin làm bằng gang có giá thành rẻ, chất lượng trung bình, van thường được dùng trong các hệ thống nước sạch, nước thải nhẹ. Đây là dạng van giá rẻ nên được sử dụng rất là nhiều.

Thông số kỹ thuật của van bướm gang

  • Kích cỡ cho ống: DN50-DN500
  • Vật liệu: Thân gang xám, Đĩa gang xám
  • Dạng hoạt động: tay quay
  • Đệm làm kín: EPDM, NBR
  • Áp lực làm việc: PN16
  • Nhiệt độ cho phép: 0o – 80oC.
  • Môi trường làm việc: Nước, nước thải, xăng dầu, xi măng,…
  • Hãng sản xuất: Chenguan, Yuzheng
  • Xuất xứ: Trung Quốc
  • Tình trạng hàng hóa: Luôn có sẵn
  • Bảo hành: 12 tháng.

van_buom_tay_xoay4

Van bướm thân gang đĩa inox tay quay

Van bướm tuabin thân gang đĩa inox được sử dụng rộng dãi nhất trong các dòng van. Thân van được làm bằng gang cầu, gang xam có bọc một lớp gioăng làm kín bằng NBR, PTFE nên phần tiếp xúc với lưu chất chỉ là phần đĩa inox 304. Chính vì thế nên các môi trường nước thải và hóa chất nhẹ cũng dùng được dạng van này.

Thông số kỹ thuật của van bướm thân gang đĩa inox tay quay

  • Vật liệu (body): Gang cầu, gang xám
  • Kích thước: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600, DN700, DN800, DN900, DN1000, DN1200,… DN2000
  • Vật liệu đĩa: SUS 304-316
  • Gioăng: Nhựa PTFE teflon, Cao su EPDM, Cao su NBR,
  • Vật liệu trục: Inox 304 CF8, inox316 CF8M
  • Áp suất làm việc được tính theo bar: 16bar, 20bar, 25bar
  • Nhiệt độ làm việc: -20°C đến 300°C
  • Kết nối: wafer hoặc mặt bích
  • Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS
  • Môi trường làm việc  : Khí, Dầu, Nước, Gas, Hóa Chất
  • Thương hiệu: Samwoo, Wonil, AMG
  • Nhập khẩu : Hàn Quốc, Đài Loan
  • Tình trạng hàng : Có sẵn số lượng lớn
  • Bảo hành 12 tháng.

van_buom_tay_quay_sw1

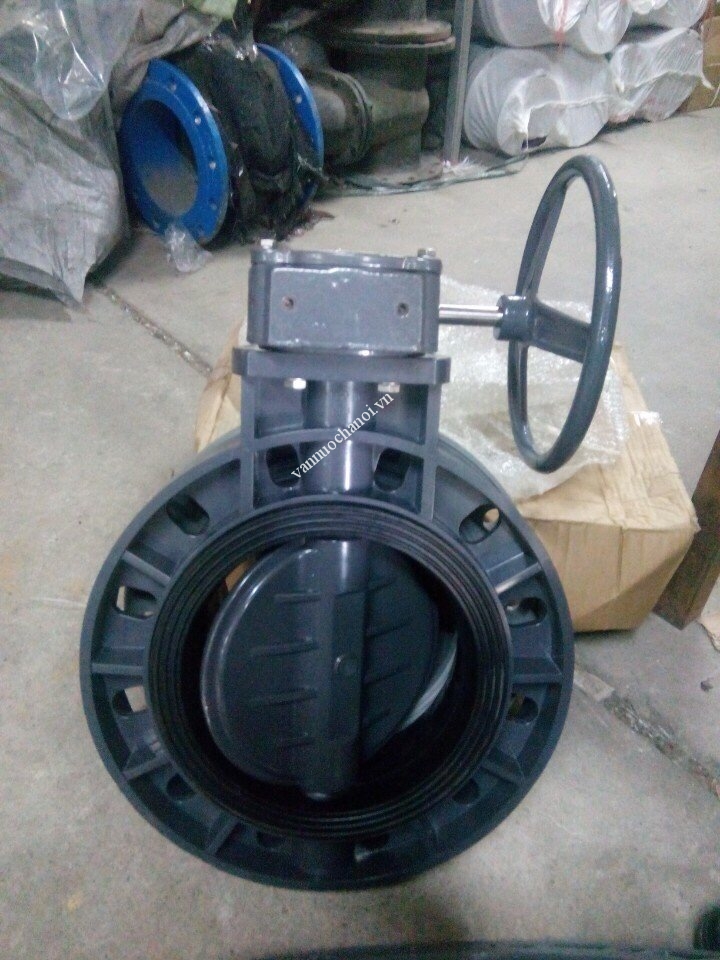

Van bướm uPVC tay quay

Chất liệu nhựa uPVC là chất liệu chuyên sử dụng trong các hệ thống hóa chất, hồ bơ, các khu nuôi trồng thủy hải sản. Van bướm nhựa tay quay chịu được áp lực 10bar, nhiệt độ max 60 độ C.

Thông số kỹ thuật của van bướm tay quay nhựa

- Kích thước đường ống : DN50 - DN500

- Kích thước tương đương: D60, 75, 90, 110, 125, 140, 160, 200, 225, 250, 300, 350, 400, 450, 500...

- Chất liệu : Nhựa PVC, UPVC, CPVC, PVDF

- Gioang làm kín : EPDM, FPM

- Nhiệt độ : Max 60 độ C

- Môi trường : Nước, hóa chất, khí...

- Kết nối : Dạng ép bích đa tiêu chuẩn JIS, ANSI, BS, DIN

- Đóng mở : Tay quay

- Thương hiệu : Hershey, Sanking, Hwasung

- Xuất xứ : Hàn Quốc, Đài Loan, Malaysia, Trung Quốc

- Bảo Hành : 12 tháng.

van_buom_nhua_tay_quay1

Van bướm thép tay quay

Chất liệu thép WCB là dạng van chuyên dụng cho các đường ống nhà máy nhiệt điện, thủy điện và các nhà máy sử dụng áp lực cao. Van bướm thép vô lăng thường không có gioăng làm kín hoặc gioăng làm kín bằng kim loại nên chịu nhiệt độ rất là cao.

Thông số kỹ thuật của van bướm thép tay quay

  • Kích thước: dn50 – dn300
  • Vật liệu: thép WCB
  • Gioăng làm kín: kim loại hoặc không gioăng
  • Áp lực làm việc: PN10, PN16, PN25, PN40
  • Nhiệt độ làm việc: khoảng 400 độ C
  • Kiểu kết nối: Mặt bích, ép bích
  • Môi trường: nước sạch, nước thải, hóa chất
  • Bảo hành: 12 tháng
  • Tình trạng: còn hàng.

van_buom_mat_bich_tay_quay2

Liên hệ mua van bướm tay quay giá rẻ, chất lượng

Công ty TNHH TM & XNK HT Việt Nam hiện đang là đơn vị cung cấp các dòng van bướm tay quay, van bướm vô lăng, van bướm tuabin nhập khẩu trực tiếp từ Hàn Quốc, Nhật Bản, Thổ Nhĩ Kỳ, Đan Mạch, Malaysia, Đài Loan, Trung Quốc… Với các dòng van đã khẳng định được thương hiệu và tên tuổi trên thị trường Việt Nam như: Samwoo valve – Hàn Quốc, Wonil valve – Hàn Quốc, SJC valve – Hàn Quốc, DHC valve – Hàn Quốc, Kitz – Nhật Bản, Toyo – Nhật Bản, Tomoe – Nhật Bản, KBV, Katana – Thổ Nhĩ Kỳ, AUT, ARV – Malaysia, Emico, Geko – Đài Loan, Chenguan, Kuming – Trung Quốc… Công ty chúng tôi cam kết hàng chính hãng, chất lượng cao với giá thành rẻ nhất, bảo hành 12 – 18 tháng tùy theo từng sản phẩm.

Nếu quý khách hàng đang có nhu cầu tìm tham khảo để trình duyệt công trình hoặc có nhu cầu muốn tham khảo giá, mua hàng xin vui lòng liên hệ trực tiếp với SĐT Hotline: 0981 625 664 hoặc 039 357 3904 gặp Mr. Trung hoặc có thể liên hệ qua email: kt1.htvietnam@gmail.com để nhận được báo giá sớm nhất.
