Van cổng điều khiển điện

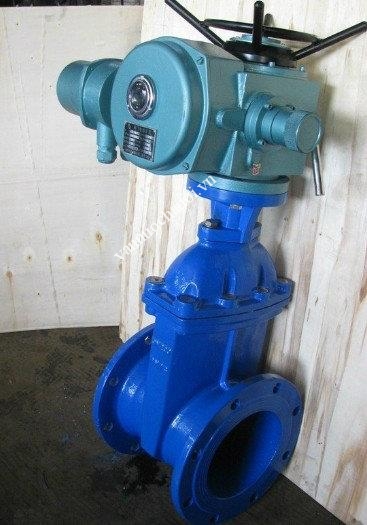

Van cổng điều khiển điện
van-cong-dieu-khien-dien - ảnh nhỏ  1 van-cong-dieu-khien-dien - ảnh nhỏ 2 van-cong-dieu-khien-dien - ảnh nhỏ 3 van-cong-dieu-khien-dien - ảnh nhỏ 4 van-cong-dieu-khien-dien - ảnh nhỏ 5

Van cổng điều khiển điện

Đánh giá 0 lượt đánh giá

10.000 VND

Thông số kỹ thuật van cổng điều khiển điện

  • Kích cỡ van: DN50 – DN1000.
  • Chất liệu: Gang, thép, Inox 304, 316, nhựa.
  • Gioăng làm kín: Cao su NBR, EPDM.
  • Cánh van: Thép hợp kim bọc cao su.
  • Trục van: thép hợp kim không gỉ.
  • Tiêu chuẩn mặt bích: JIS, DIN, ANSI, BS.
  • Điện áp: 220V, 380V.
  • Áp lực làm việc: PN16, PN25.
  • Nhiệt độ làm việc: -10C – 180C, max 400 độ C ( đối với van cổng thép ).
  • Xuất sứ: Hàn Quốc, Đài Loan, Trung Quốc,...
  • Bảo Hành: 12 tháng.

Van cổng điều khiển điện là một sự hình thành từ công nghệ hiện đại và tiến tiến, đem lại sự thuận tiện nhất cho người vận hành trong công việc kiểm soát dòng chảy. Vậy van cổng điện là gì? Cấu tạo và nguyên lý làm việc có gì nổi bật? Mời các bạn cùng theo chân XNK HT Việt Nam chúng tôi đi tìm hiểu thông qua bài viết này nhé.

Tại sao lại gọi là van cổng điều khiển điện

Van cổng điều khiển điện, hay còn gọi là Electric Control Gate Valve, là một loại van được thiết kế để điều khiển dòng chảy trong các hệ thống cung cấp nước, hệ thống xử lý chất lỏng, và các ứng dụng công nghiệp khác. Khác với van thông thường được điều khiển bằng tay, van này được trang bị 1 động cơ điện để tự động hoá quá trình đóng mở của nó.



van_cong_thep_dieu_khien_dien



Phần động cơ điện này giúp thực hiện các thao tác đóng mở một cách nhanh chóng, tự động và chính xác. Bằng cách chuyển đổi năng lượng điện thành năng lượng cơ, bộ điều khiển này tạo ra lực tác động lên trục van, khiến cho van mở hoặc đóng mà không cần sự can thiệp của con người.



Ngoài ra, việc áp dụng van cổng điều khiển điện cũng giảm thiểu nguy cơ tai nạn lao động và làm tăng tính an toàn cho môi trường làm việc. Đây là một trong những vấn để vô cùng quan trọng trong các môi trường làm việc khắc nghiệt, nơi mà sự can thiệp của con người có thể gặp nhiều rủi ro.

Sử dụng van cổng điện có những lợi ích gì

Việc áp dụng van cổng điều khiển điện mang lại nhiều lợi ích, đặc biệt là trong các hệ thống có quy mô lớn hoặc yêu cầu sự chính xác cao. Bằng cách loại bỏ yếu tố thủ công, van cổng điện giảm bớt sự mệt mỏi cho nhân viên vận hành và đồng thời tăng tính hiệu quả và độ tin cậy của hệ thống. Dưới đây là một số lợi ích cụ thể:

  1. Khả năng tự động hóa quá trình đóng mở giúp dòng chảy đi qua một cách dễ dàng và thuận tiện, đồng thời giảm thiểu sự can thiệp của con người.
  2. Với việc loại bỏ sự phụ thuộc vào lao động nhân công, các doanh nghiệp có thể giảm thiểu chi phí vận hành và bảo trì trong dài hạn, đồng thời tăng cường tính cạnh tranh.
  3. Thân van cổng điều khiển điện được chế tạo từ các chất liệu chịu được áp lực và nhiệt độ cao, cho phép sử dụng trong nhiều môi trường khác nhau mà không lo sợ hỏng hóc.
  4. Điều khiển bằng phương pháp tự động hóa giúp cải thiện đáng kể hiệu suất và độ tin cậy của hệ thống, đồng thời giảm thiểu nguy cơ sự cố và thời gian bảo trì.
  5. Với sự linh hoạt trong việc lắp đặt và sử dụng nguồn điện phổ biến, việc tích hợp van cửa điều khiển điện vào các hệ thống đã tồn tại trở nên đơn giản và hiệu quả.

Ứng dụng thực tế của van cổng điều khiển điện

Trong các hệ thống đường ống có quy mô lớn thì thông thường, áp lực của dòng lưu chất sử dụng là rất lớn. Do đó, van cổng ( van chặn ) đang là một sự lựa chọn ưu phiệt nhất trong những hệ thống này. Cộng thêm bộ động cơ điện nữa thì loại van cổng điều khiển điện này rất thích hợp trong những hệ thống ứng dụng như sau:

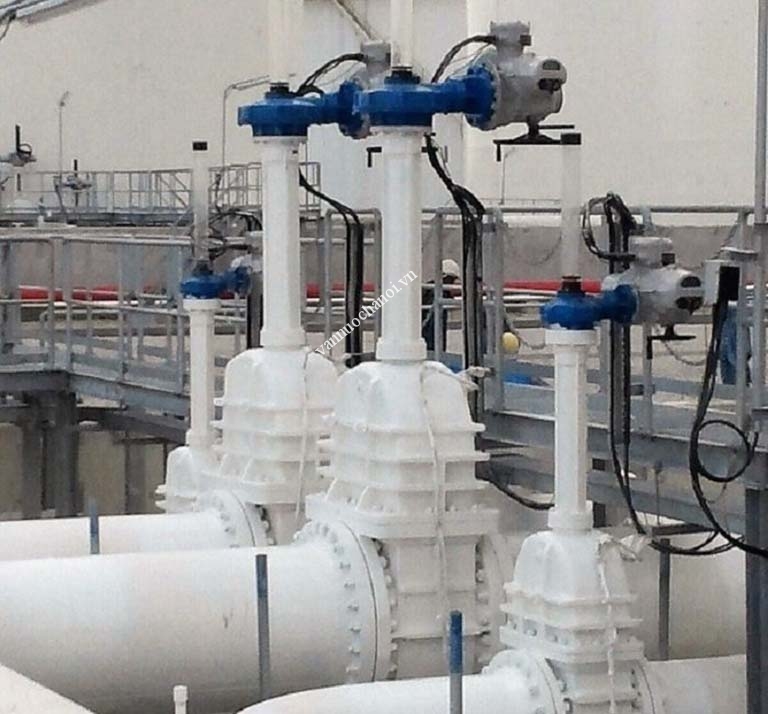

ung_dung_van_cong_dieu_khien_dien

  • Sử dụng trong các hệ thống cung cấp nước sạch, xử lý nước thải và cả trong các hệ thống bơm, đường ống dẫn nước,....
  • Được sử dụng trong các hệ thống điều khiển nhiệt độ và áp suất để đảm bảo sự ổn định và hiệu quả của quy trình.
  • Van này chủ yếu được sử dụng để điều khiển luồng chất lỏng trong các quy trình sản xuất và chế biến công nghiệp như sản xuất giấy, xử lý kim loại, và công nghệ gốm sứ.
  • Van cổng điều khiển điện được áp dụng trong các hệ thống điều tiết và phân phối khí như hệ thống điều hòa không khí và hệ thống cấp khí cho quy trình công nghiệp.
  • Van này còn có thể sử dụng trong các hệ thống chứa các dòng lưu chất có tính ăn mòn như axit, bazo, muối,...
  • Hệ thống thủy lợi ở các con đập, kênh mương cũng thường sử dụng loại van chặn điều khiển điện này để tăng thêm mức độ thuận tiện cho việc kiểm soát dòng nước.

Top 4 sản phẩm van cổng điện được sử dụng nhiều nhất

Các hệ thống có mặt trên thị trường hiện nay đều là những hệ thống được xây dựng trên những môi trường địa hình, khí hậu và điều kiện làm việc là khác nhau. Do đó, để van cửa điện chịu được với từng hệ thống ứng dụng này thì cần phải được chế tạo từ một chất liệu nào đó có thể đáp ứng được với từng điều kiện nhiệt độ, áp lực trong hệ thống đó.



Dưới đây là top các sản phẩm van cổng điều khiển điện hiện đang được các chủ đầu tư tin cậy và lựa chọn nhất trên thị trường. Mời các bạn cùng tìm hiểu xem đó là những loại nào và đặc điểm của từng loại có phù hợp với điều kiện làm việc trong hệ thống của mình hay không nhé.

Van cổng gang điều khiển điện

Là loại van cổng điều khiển điện được làm hoàn toàn từ chất liệu gang đúc, gang cầu – một loại vật liệu được biết đến với độ bền cao, khả năng chịu lực tốt và giá thành hợp lí. Chính vì thế, loại van này đang là một trong những sự lựa chọn hàng đầu của nhiều khách hàng tiêu dùng khi tìm kiếm đến sản phẩm van công nghiệp tự động hóa.



van_cong_gang_dieu_khien_dien_1



Tuy rằng gang có độ bền và độ cứng tốt nhưng xét về mức độ chống ăn mòn thì chất liệu này tỏ vẻ không được vượt trội lắm. Để khắc phục cho vấn đề này thì các nhà sản xuất đã phủ thêm một lớp sơn Epoxy bên ngoài bề mặt thân van.



Lớp sơn này không chỉ làm tăng khả năng chống ăn mòn của van cổng điều khiển điện mà nó còn giúp tăng tính thẩm mỹ của van khi được lắp đặt trên đường ống sử dụng.

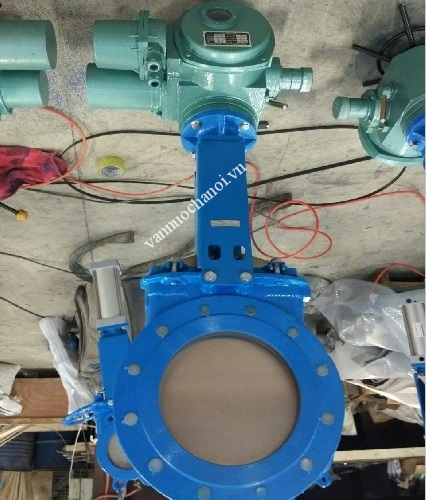

Van cổng dao điều khiển điện

Van cổng dao điều khiển điện là một loại thiết bị độc đáo với thiết kế và chức năng đặc biệt, phát triển riêng biệt so với các loại van cổng thông thường. Dưới đây là những đặc điểm nổi bật của chúng:

  • Chúng được sản xuất từ một loạt các vật liệu, bao gồm inox, gang, thép, tùy thuộc vào yêu cầu cụ thể của ứng dụng.
  • Với hình dạng dẹp dài, giống như một con dao, chúng thường được gọi là van dao.
  • Thiết kế hẹp dẫn đến việc người sử dụng có thể dễ dàng quan sát và kiểm tra trước khi lắp đặt.
  • Chúng thường được sử dụng trong các hệ thống ngầm hoặc trong các không gian hạn chế, nơi mà các thiết bị khác không thể tiếp cận.
  • Ngoài việc vận chuyển chất lỏng, chúng cũng có thể được sử dụng để chuyển động các loại chất rắn hoặc dạng nhão.
  • Với khả năng chịu áp lực và nhiệt độ cao, chúng thích hợp cho các ứng dụng đòi hỏi tính ổn định và độ tin cậy cao.

van_cong_dao_dieu_khien_dien

Những đặc điểm độc đáo này khiến cho van cổng dao trở thành lựa chọn hàng đầu trong các ứng dụng đặc biệt, nơi mà tính linh hoạt và hiệu suất hoạt động là yếu tố quan trọng.

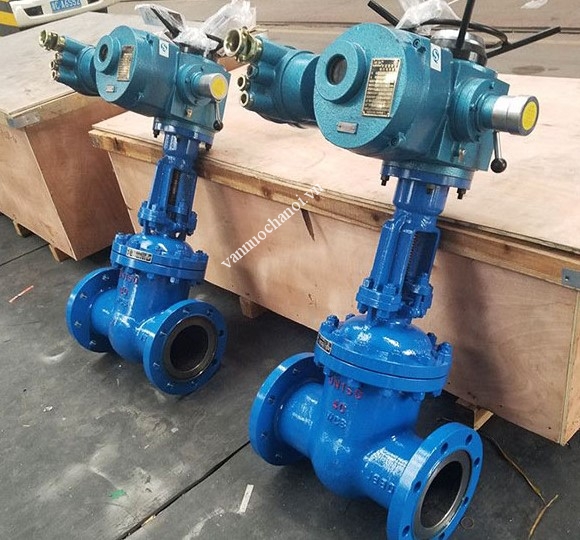

Van cổng thép điều khiển điện

Tạo ra từ thép đúc, van cổng điều khiển điện không cần sử dụng gioăng nhưng vẫn đảm bảo tính kín đáo. Phù hợp với các hệ thống vận hành yêu cầu độ bền và khả năng chịu áp lực cao. Với khả năng hoạt động ở nhiệt độ lên đến 400 độ C và áp suất lên đến PN60, van này thích hợp cho các môi trường công nghiệp khắc nghiệt.



van_cong_thep_dieu_khien_dien



Tuy nhiên, điểm yếu của van là khả năng bị ăn mòn trong môi trường hóa chất, dù là hóa chất loãng. Lâu dần đây có thể là một hạn chế đối với việc sử dụng trong các ngành công nghiệp có môi trường làm việc ẩm ướt hoặc chứa các chất hóa học phản ứng mạnh.

Top of Form

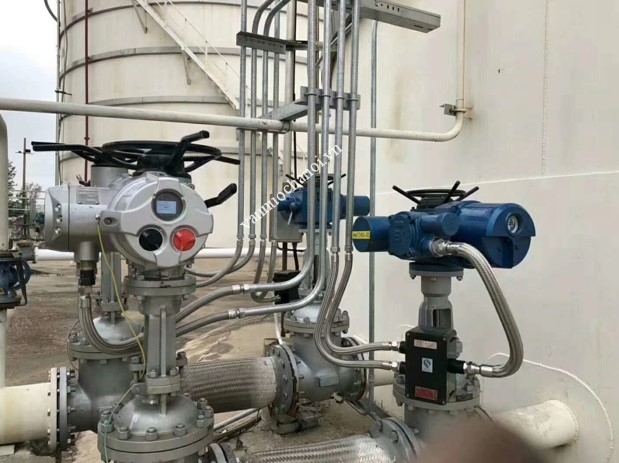

Van cổng inox điều khiển điện

Là loại van cổng điều khiển điện được làm từ chất liệu inox ( thép không gỉ ) – một vật liệu được đánh giá cao trong ngành sản xuất van công nghiệp. Sự phổ biến của van inox phản ánh những ưu điểm vượt trội của nó, giúp hệ thống hoạt động ổn định và bền bỉ hơn trong môi trường khắc nghiệt.



Một số đặc điểm nổi bật của loại van cổng inox điều khiển bằng điện này bao gồm:

  • Sử dụng chủ yếu các loại inox như inox 201, inox 304, inox 316…
  • Thiết kế tinh tế với bề mặt sáng bóng, không bị trầy xước, nhiễm nước, nhiễm bụi hay oxy hóa.
  • Độ cứng cao, không dễ nứt vỡ hay bị hỏng khi gặp va đập mạnh.
  • An toàn cho sức khỏe, không chứa các chất độc hại, phù hợp cho các ứng dụng yêu cầu tiêu chuẩn vệ sinh an toàn thực phẩm.
  • Chịu áp lực lớn lên đến PN40 và nhiệt độ làm việc ổn định ở mức 180 độ C.
  • Khả năng chống ăn mòn bởi các hóa chất, thích hợp cho các môi trường axit, muối, bazo, kiềm…
  • Tuổi thọ cao, đảm bảo sử dụng lâu dài.

van_cong_inox_dieu_khien_dien_1

Tuy nhiên, giá thành của van cổng điều khiển điện được làm từ chất liệu inox này thường cao hơn so với các vật liệu khác. Nhưng đối với những lợi ích mà nó đem lại thì chúng ta không thể nào phủ nhận được cho nên van inox vẫn luôn là một sản phẩm được nhiều khách hàng tiêu dùng nhắm đến nhất.



>>> Tham khảo thêm một số sản phẩm khác tại Công ty TNHH TM & XNK HT Việt Nam chúng tôi đang cung cấp.

  • Van cổng điều khiển bằng tay.
  • Van bướm điều khiển điện.
  • Van bi điều khiển điện.

Top of Form

Top of Form

Các bộ phận cấu tạo nên van cổng điều khiển điện

Van cổng điều khiển điện là sự cải tiến của công nghệ tự động hóa van công nghiệp với 2 bộ phận chính có thể nhìn thấy rõ rệt đó là phần động cơ điện và phần van cổng ( van cửa ). Hai bộ phận này khi tách rời sẽ có kiểu hoạt động  và nhiệm làm việc là khác nhau, nhưng khi kết hợp lại thì nó trở thành một khối hoạt động đồng nhất.

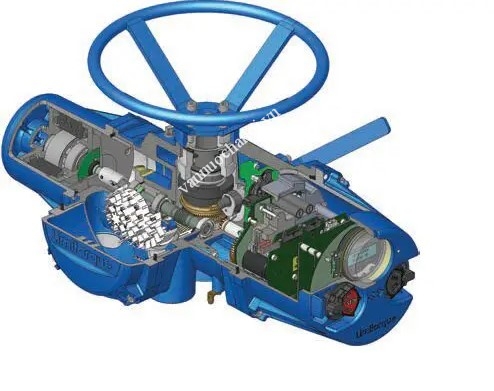

Phần động cơ điện



Tính chất quan trọng của động cơ điện nằm ở khả năng tạo ra lực và momen xoắn để điều khiển hoạt động của van cổng. Trong khi van bướm điện hoặc van bi điện thường chỉ có khả năng xoay ở góc 90 độ, thì động cơ điện theo van cổng cho phép hoạt động xoay 360 độ, tăng tính linh hoạt và hiệu suất trong quá trình điều khiển dòng chảy.



Ngoài ra, động cơ điện còn được cấu tạo từ nhiều bộ phận có chức năng riêng biệt, nhưng lại hoạt động hài hòa để tạo nên một chu trình làm việc mạch lạc. Vỏ đầu điện được chế tạo từ hợp kim thép chống ăn mòn, có khả năng chống nước, bảo vệ các bộ phận bên trong.



dong_co_dien



Hộp số và bánh răng trợ lực chịu trách nhiệm truyền tải lực từ bộ điều khiển đến van, đảm bảo sự ổn định và mạnh mẽ trong quá trình điều khiển. Mặt hiển thị cung cấp thông tin trực quan về trạng thái hoạt động của van, giúp người vận hành dễ dàng quản lý và kiểm soát. Bản mạch kết nối đóng vai trò quan trọng trong việc điều khiển và truyền tín hiệu cho van hoạt động một cách chính xác.



Cuối cùng, vô lăng tay quay đóng vai trò quan trọng cho người vận hành khi cần phải can thiệp vào quá trình điều khiển van trong trường hợp hệ thống gặp sự cố về điện áp hoặc các tình huống khẩn cấp khác. Đây là một phần không thể thiếu trong động cơ điện, giúp đảm bảo tính an toàn và hiệu quả của hệ thống.

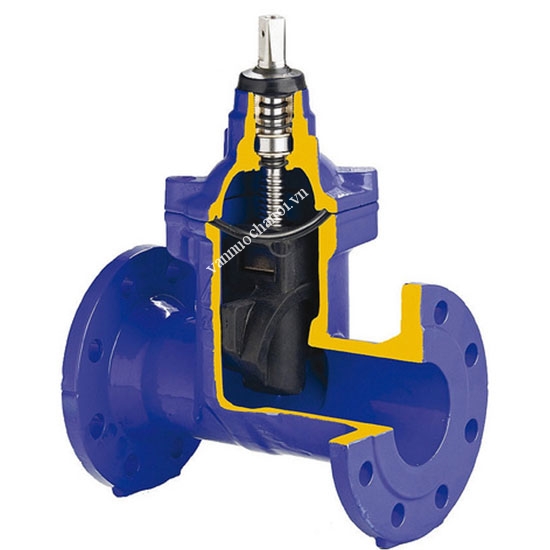

Phần van cổng



So với các loại van cổng thông thường, van cổng được tích hợp động cơ điện thường được trang bị bộ giá đỡ ( Pat )đi kèm. Bộ giá đỡ (pat) không chỉ là phần cần thiết để truyền đạt lực từ bộ điều khiển một cách hiệu quả mà còn đóng vai trò quan trọng trong việc kết nối van với bộ đầu điện.



cau_tao_van_cong_1



Ngoài ra, bộ pat này còn chịu trách nhiệm trực tiếp trong việc điều chỉnh luồng chảy trong đường ống. Chúng nhận lực từ momen xoắn tạo ra bởi động cơ điện và chuyển đổi thành sức đẩy trục van, cho phép đĩa van di chuyển lên và xuống.

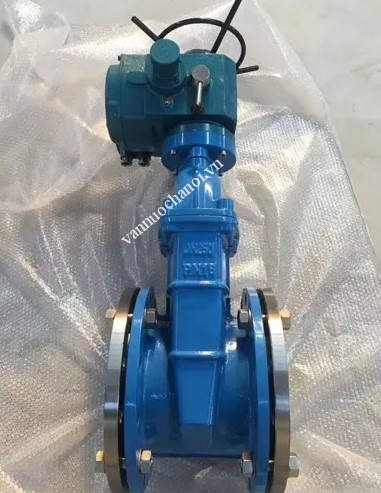

Nguyên lý làm việc của van cổng điều khiển bằng điện

Van cổng điều khiển điện hoạt động dựa trên nguyên lý điều khiển và đóng ngắt dòng chảy. Khi nguồn điện được cấp vào bộ điều khiển, các động cơ bên trong bộ đầu điện chuyển đổi năng lượng điện thành năng lượng cơ học. Lực này được truyền qua hộp số và bánh răng trợ lực, sau đó chuyển đến trục van.



Với cơ chế xoay 360 độ của động cơ, trục van kết nối với động cơ sẽ di chuyển đĩa van lên dần, tạo ra không gian cho dòng chảy trong đường ống. Khi cánh van đạt đến vị trí mở tối đa, công tắc hành trình sẽ tự động ngắt nguồn điện, đảm bảo an toàn cho hệ thống. Quá trình mở van kết thúc ở đây.



Trong quá trình đóng van, khi cung cấp nguồn điện, bản mạch kết nối nhận thông tin và đảo chiều quay của động cơ. Trục van sẽ đẩy đĩa van xuống, ngăn chặn dòng chảy trong đường ống. Khi cánh van đạt đến vị trí đóng tối đa, công tắc hành trình sẽ tự động ngắt nguồn điện.



van_cong_dieu_khien_dien



Việc điều chỉnh mức độ mở và đóng van thông qua bộ điều khiển giúp tránh được hiện tượng ăn mòn và gãy cánh van do lực ma sát khi dòng chảy không được điều chỉnh đúng. Tuy nhiên, để đảm bảo tuổi thọ và hiệu suất, nên sử dụng van để đóng hoàn toàn hoặc mở hoàn toàn.

Top of Form

Hướng dẫn đấu nối mạch điện và lắp đặt van đúng kỹ thuật

Tuy rằng van cổng điều khiển điện đem lại cho chúng ta nhiều lợi ích như thế nhưng để tận dụng được hết những  tinh túy của loại van này thì chúng ta cần phải hiểu rõ về nó. Và kết nối mạch điện cũng như lắp đặt van lên đường ống là những vấn đề thiết yếu nhất mà đối với mỗi người vận hành cần nên biết đến.



Dưới đây là hướng dẫn chi tiết về đấu nối mạch điện cũng như lắp đặt van cổng điều khiển điện lên trên hệ thống đường ống. Mời các bạn cùng tham khỏa qua để dễ dàng sử dụng sản phẩm tự động hóa này nhé.

Hướng dẫn đấu nối mạch điện

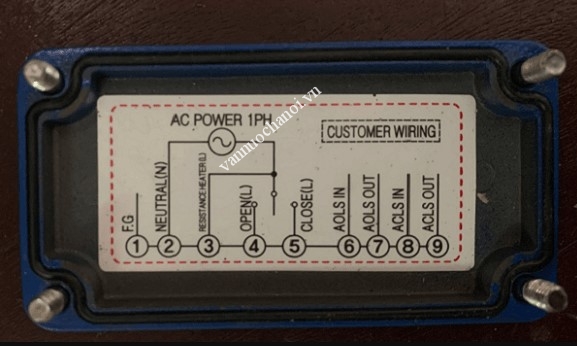

Thông qua hình ảnh dưới đây, chúng ta có thể dễ dàng nhìn thấy được sơ đồ kết nối mạch điện của động cơ dùng cho van cổng điều khiển điện này là như thế nào.



bang_mach_dau_noi_dien



Tuy nhiên rằng, chỉ nhìn vào sơ đồ này không thì chắc hẳn chúng ta cũng không thể nào hiểu rõ được các chi tiết liên quan đến những ký tự được ký hiệu trong đó. Tại đây, chúng tôi xin được giải thích như sau:

  • Dây được kết nối vào vị trí số 2 được xác định là dây trung tính.
  • Dây số 4 và 5 được sử dụng để điều khiển 2 chu trình đóng mở van.
  • Khi nguồn điện được cung cấp cho dây số 2 và 4, van sẽ ở trạng thái mở.
  • Khi nguồn điện được cung cấp cho dây số 2 và 5, van sẽ ở trạng thái đóng.

Nếu cần thêm sự hỗ trợ hoặc có bất kỳ thắc mắc nào khác, đừng ngần ngại liên hệ trực tiếp với chúng tôi để được tư vấn và hỗ trợ thêm. Chúng tôi luôn sẵn lòng giúp đỡ để đảm bảo hệ thống hoạt động một cách an toàn và hiệu quả.

Các bước lắp đặt van cổng điện đúng kỹ thuật nhất

Van cổng điều khiển điện là một loại van tự động hóa được thiết kế lắp đặt lên trên hệ thống đường ống sử dụng theo hình thức kết nối mặt bích. Do đó, để lắp đặt được thiết bị này lên trên đường ống thì người tiêu dùng cần thực hiện theo các bước sau đây.

  • Bước 1: Chuẩn bị hết tất cả những phụ kiện, thiết bị và dụng cụ cần thiết như: cờ lê, mỏ lết, bulong, đai ốc, băng keo, gioăng cao su,....
  • Bước 2: Xác định vị trí lắp đặt van trên hệ thống đường ống. Đây là một bước tuy nhỏ nhưng nó sẽ có một sức ảnh hưởng rất lớn bởi vì vị trí này không chỉ giúp lưu thông dòng chảy mà còn là nơi người vận hành dễ dàng quan sát, bảo trì, thay thế.
  • Bước 3: Sau khi đã xác định được vị trí mà chúng ta cần lắp đặt van cổng điều khiển điện thì ở bước này, chúng ta sẽ đưa van vào vị trí đã xác định đó. Tiếp theo chèn một gioăng cao su ở giữa điểm chạm của mặt bích van với mặt bích đường ống đồng thời chèn bulong, đai ốc vào những lỗ được định sẵn trên mặt bích.
  • Bước 4: Dùng cờ lê, mỏ lết xiết chặt đai ốc vào những chiếc bulong đó. Lưu ý rằng: Chỉ nên xiết từ từ và đều nhau giữa các bulong, đai ốc để tránh tình trạng lắp đặt van lên đường ống không thẳng ( gây ra hiện tượng rò rỉ lưu chất ).
  • Bước 5: Đi đường dây điện từ động cơ vào tủ điều khiển.
  • Bước 6: Vận hành thử xem van cổng điều khiển điện có hoạt động ổn định hay không. Trong lúc đó cũng kiểm tra luôn xem vị trí kết nối van với đường ống có bị hở chỗ nào hay không, lưu chất có bị rò rỉ ra ngoài hay không. Nếu như không có vấn đề gì xảy ra thì các bạn có thể đưa van vào hoạt động, làm việc chính thức.

Mua van cổng điện uy tín, chính hãng tại XNK HT Việt Nam

Chúng tôi, Công ty TNHH TM & XNK HT Việt Nam, tự hào là đối tác tin cậy hàng đầu trong lĩnh vực cung cấp van công nghiệp và phụ kiện tại thị trường Việt Nam. Chúng tôi không chỉ cung cấp các dòng sản phẩm chất lượng cao mà còn đặc biệt chú trọng đến sự tiện lợi và hiệu quả của quá trình vận hành.



Sản phẩm nổi bật của chúng tôi là van cổng điều khiển điện, được thiết kế để thay thế các loại van truyền thống bằng cách áp dụng công nghệ điều khiển tự động hóa. Giúp cho việc vận hành van trở nên đơn giản và tiện lợi hơn bao giờ hết, đồng thời tăng cường hiệu suất và tiết kiệm thời gian cho khách hàng.



cong_tnhh_tm__xnk_ht_viet_nam



Cam kết cung cấp sản phẩm chất lượng với giá cả cạnh tranh nhất trên thị trường, kèm theo đó là dịch vụ giao hàng nhanh chóng và chuyên nghiệp. Bằng việc áp dụng chế độ bảo hành lên đến 12 tháng và chính sách đổi mới 1 đổi 1. Chúng tôi mong muốn mang lại sự an tâm và tin tưởng tuyệt đối cho khách hàng khi sử dụng sản phẩm của chúng tôi.



Với đội ngũ nhân viên giàu kinh nghiệm và am hiểu sâu sắc về ngành, chúng tôi cam kết luôn đồng hành cùng khách hàng, cung cấp sự hỗ trợ và tư vấn chuyên nghiệp nhất. Hãy liên hệ với chúng tôi ngay hôm nay để trải nghiệm sự khác biệt và được phục vụ tốt nhất. Địa chỉ của chúng tôi là: Lô 7 ô Dịch Vụ 10 - KĐT Tây Nam Linh Đàm - Hoàng Liệt - Hoàng Mai - Hà Nội.
