Van hơi 1 chiều

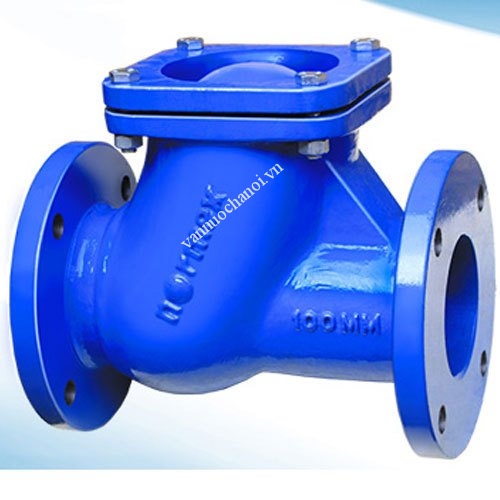

Giới thiệu về van hơi 1 chiều

Van hơi 1 chiều hay van hơi một chiều, van 1 chiều hơi là dòng van chuyên sử dụng cho các hệ thống nồi hơi, lò hơi, các hệ thống hơi nước… Đây là dòng van có tác dụng chính là cung cấp dòng hơi chảy theo một hướng nhất định, không cho phép dòng hơi nóng quay ngược lại.

Van hơi 1 chiều thường được làm bằng chất liệu thép, gang, inox, đồng vì lượng hơi sử dụng có nhiệt độ cao.

Van thường có hai dạng chính là van ren và van mặt bích.

Thông số kỹ thuật của van hơi 1 chiều

• Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300…
• Chất liệu: Inox 304, đồng, gang, thép.
• Áp lực làm việc: PN10, PN16, PN25, PN40, PN64.
• Nhiệt độ làm việc: 180 độ C, 220 độ C, 300 độ C, 400 độ C.
• Kết nối đường ống: Ren, mặt bích.
• Tiêu chuẩn bích: Bích BS, bích jis 10k, bích ansi class 150, 300, 600, 900…
• Môi trường làm việc: Hơi nước, hơi nóng
• Hãng sản xuất: Ari, BZE, ETM, Kitz, Jouen, Toyo, Samwoo, Wonil, Naning…
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Đức, Trung Quốc…

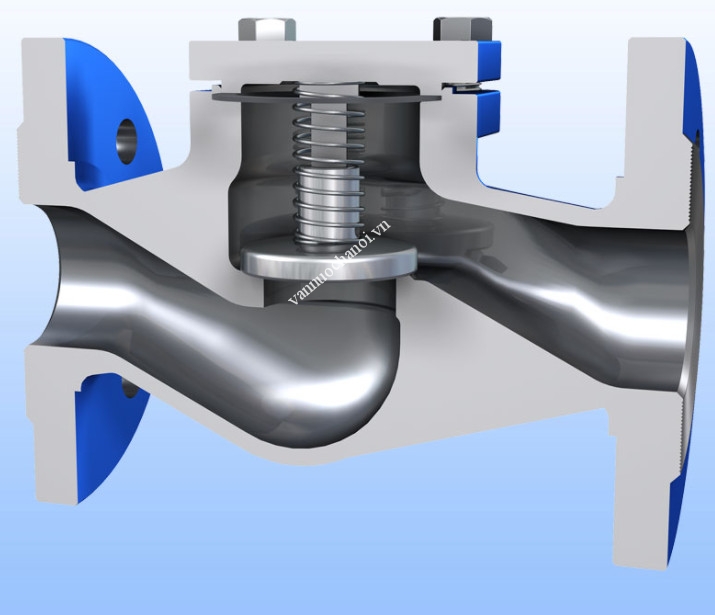

Cấu tạo của van hơi 1 chiều

Van hơi 1 chiều có cấu tạo gồm năm phần chính bao gồm:

Phần thân van: Phần thân van được làm bằng inox, thép, gang, đồng là toàn bộ phần bên ngoài của van.

Phần đĩa van: Đĩa van được cấu tạo dạng nêm nén xuống khi không có áp.

Phần gioăng làm kín: Đối với các van hơi 1 chiều thì gioăng làm kín thường là bellows hoặc Teflon.

Phần lò xo: Lò xo van hơi 1 chiều là thiết bị phản hồi khi dừng cấp áp.

Phần nắp van: Nắm lan 1 chiều là một tấm thép, inox đục lỗ để bắt bulong với thân van, khi van bị tắc nghẽn, hỏng hóc thì có thể tháo nắp van để vệ sinh và sữa chữa.

Nguyên lý hoạt động của van hơi 1 chiều

Van hơi 1 chiều hoạt động dựa trên nguyên lý đàn hồi của lò xo. Khi cấp áp lực qua van thì áp lực sẽ đẩy đĩa van và lò xo ngược lên tạo cơ chế mở van. Khi dừng cấp áp lực thì lực đàn hồi của lò xo sẽ đẩy van quay ngược trở lại.

Van 1 chiều hơi nóng và van 1 chiều nước khác nhau ở điểm gì?

Van hơi 1 chiều

Van 1 chiều hơi có cấu tạo dạng đĩa van kiểu nêm, ghế ngồi và có lò xo. Khi áp lực qua van sẽ đẩy lò xo và đĩa nêm lên tạo cơ chế mở van. Khi dừng cấp hơi thì áp lực của lò xo phản hồi lại vị trí ban đầu nên van điện từ hơi có độ kín rất cao.

Về hình dáng van hơi 1 chiều có dạng chữ ngã hoặc dạng cối lò xo.

Van 1 chiều nước

Van 1 chiều nước có cấu tạo dạng lá lật, cánh bướm, nên có độ kín không cao và chỉ sử dụng cho các môi chất lớn.

Về hình dáng thì van 1 chiều nước có dạng bầu, dạng cánh bướm.

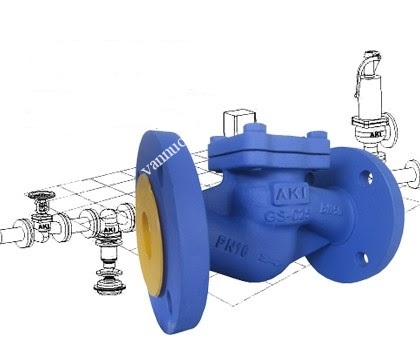

Ứng dụng của van hơi 1 chiều

Van 1 chiều hơi thường được ứng dụng rộng rãi trong các hệ thống nồi hơi, lò hơi.

Sử dụng trong các hệ thống nhà máy nhiệt điện, thủy điện

Sử dụng trong các nhà máy khí nén

Ứng dụng cho các nhà máy sản xuất, chiết, tách lưu chất.

Sử dụng trong các hệ thống rửa, xì.

Dùng trong các nhà máy dệt, giặt là…

Vì độ kín cao nên van hơi 1 chiều thường được sử dụng nhiều ở các nhà máy của Nhà Nước, nước ngoài nó có thể dùng để thay thế van 1 chiều nước như một dòng sản phẩm nâng cấp của van 1 chiều nước.

Phân loại van hơi 1 chiều

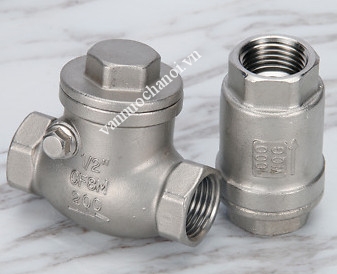

Van hơi 1 chiều lắp ren

Các van hơi 1 chiều lắp ren được sử dụng ở các đường ống nhỏ, đa phần được làm bằng chất liệu đồng hoặc inox, chỉ một số ít van 1 chiều hơi lắp ren được làm bằng gang thép. Các van 1 chiều dùng cho hơi nóng lắp ren thường là dạng đĩa lò xo hút theo chiều vuông góc hoặc dạng đĩa lò xo hút theo chiều đường ống.

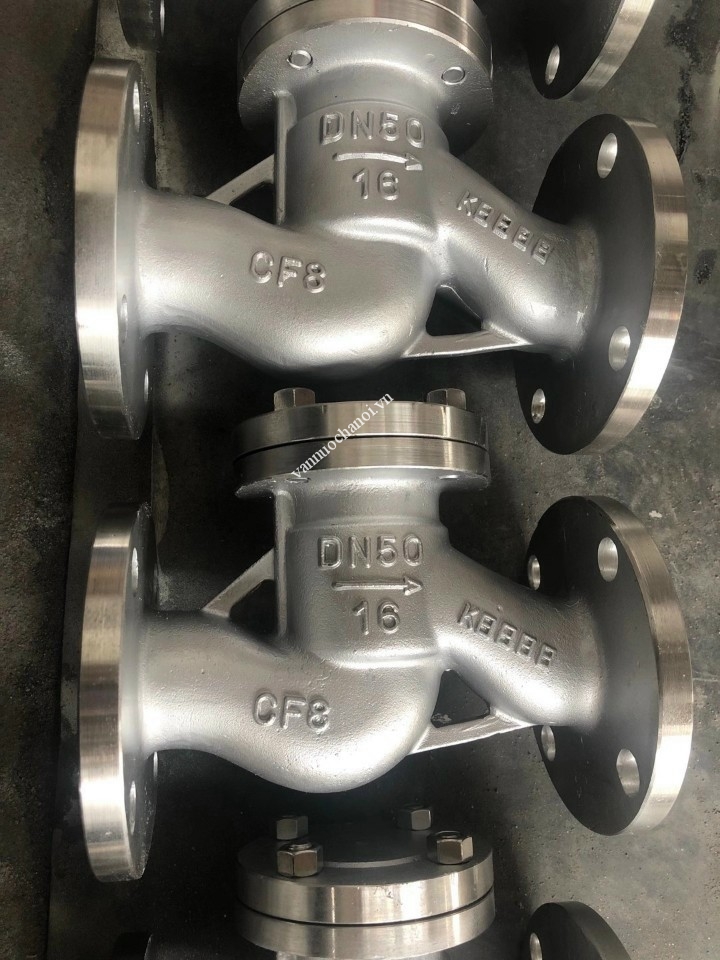

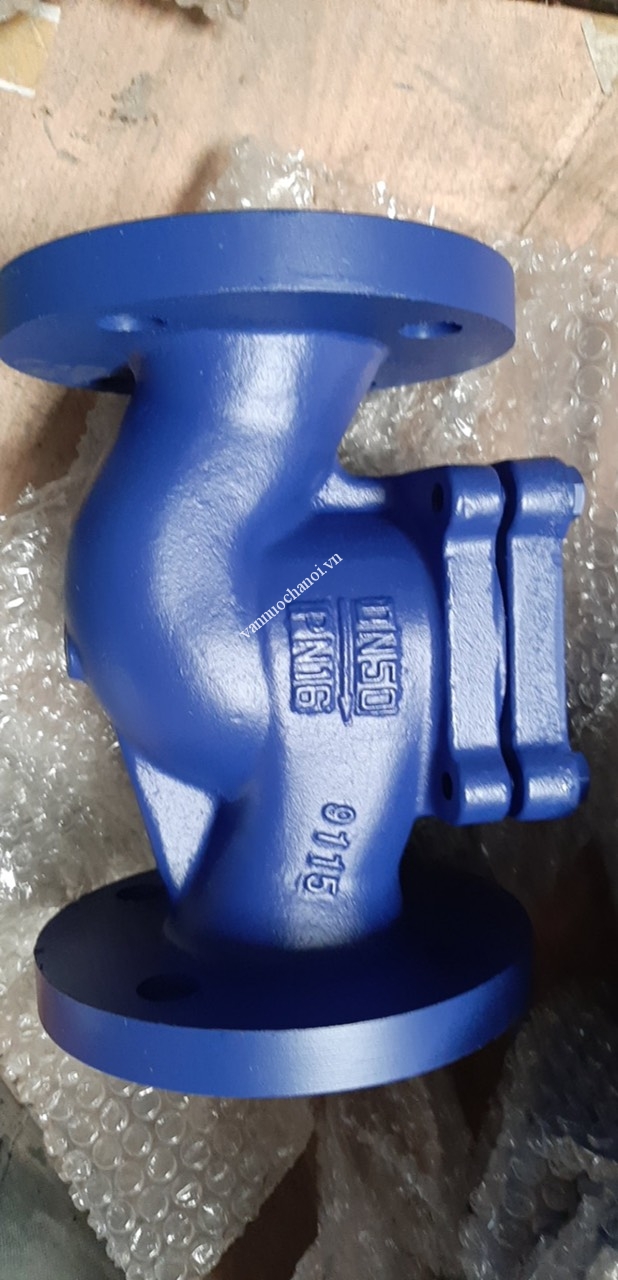

Van 1 chiều hơi lắp bích

Van hơi 1 chiều lắp bích thường được làm bằng chất liệu thép, inox, gang, đồng, các sản phẩm van hơi 1 chiều lắp bích thường là dạng van hơi chữ ngã.

Van hơi 1 chiều kẹp bích

Khác với dạng lắp bích thì van hơi 1 chiều kẹp bích không có bích ở trên thân. Lắp đặt van bằng cách xiết bulong từ bích này sang bích kia.

Catalog van hơi 1 chiều

etm_lift_check_valve.pdf

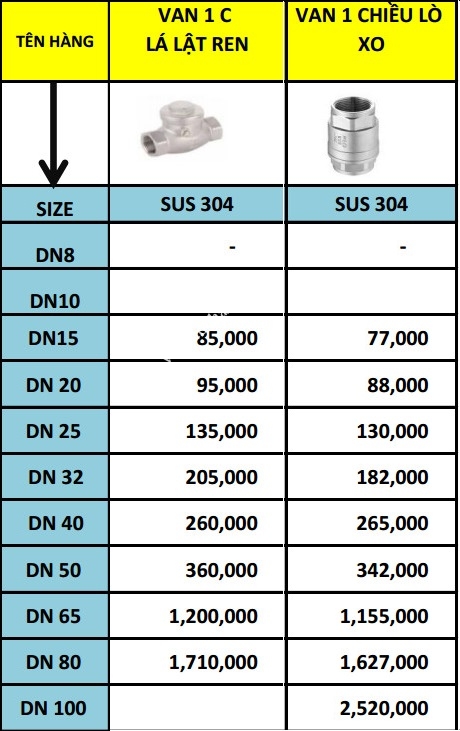

Bảng giá van hơi 1 chiều

Mua van hơi 1 chiều ở đâu?

Hiện nay công ty TNHH TM & XNK HT Việt Nam đang là đơn vị cung cấp van hơi 1 chiều chất lượng cao, uy tín, giá thành rẻ, bảo hành 18 tháng. Với các dòng van đã có thương hiệu và khẳng định chất lượng tại Việt Nam như: Airi, ETM, KSB, Samwoo, Toyo, Jouen, Yuanda, Nanning… Các sản phẩm van hơi 1 chiều của công ty TNHH TM & XNK HT Việt Nam cung cấp ra thị trường luôn đáp ứng được nhu cầu kỹ thuật, và giá thành khá là rẻ so với các đơn vị khác.

Liên hệ hỗ trợ tư vấn kỹ thuật, lắp đặt : 0981 625 664 hoặc 039 357 3904 gặp Mr. Trung.
