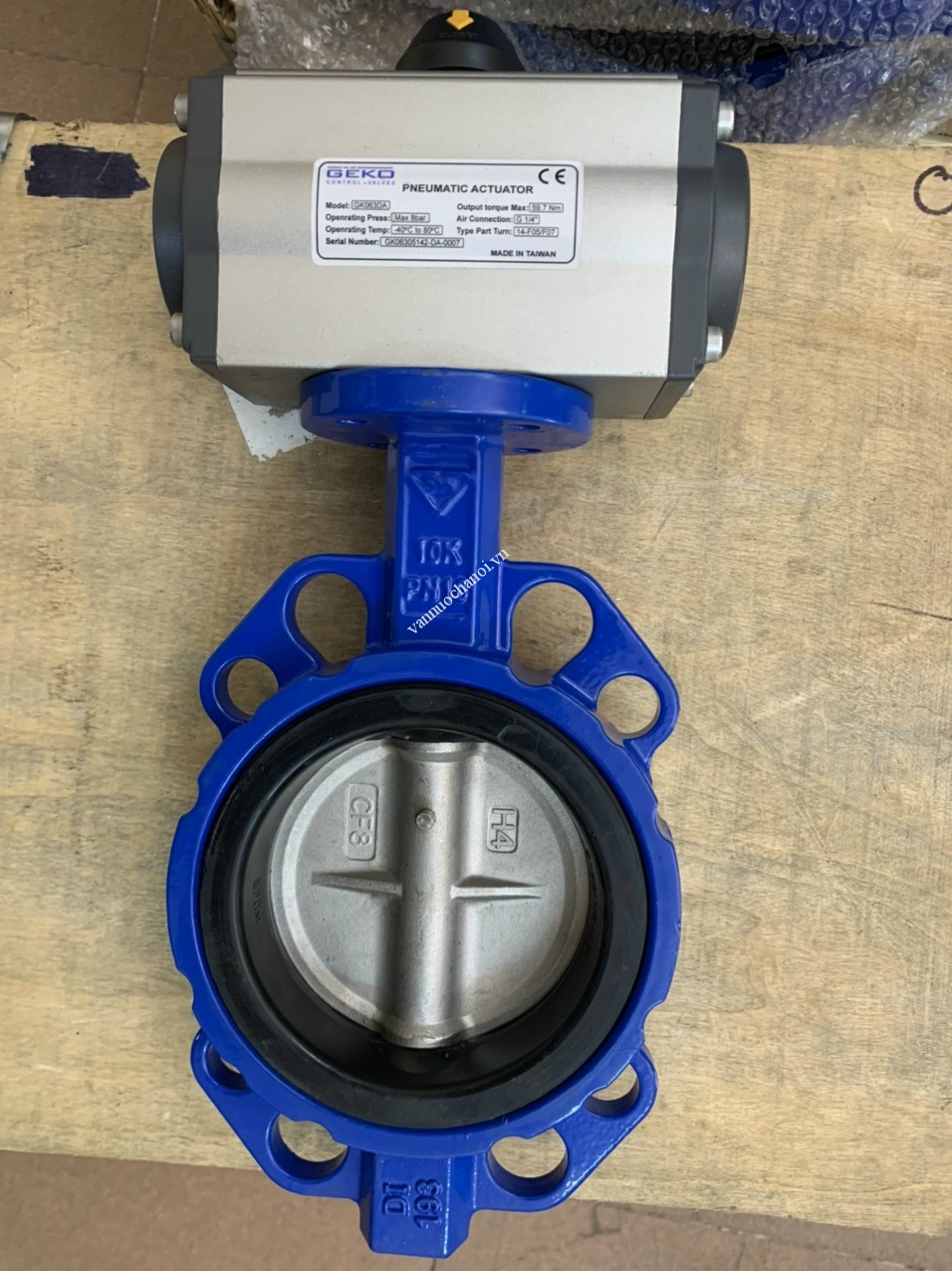

Van bướm điều khiển khí nén

Van bướm điều khiển khí nén
van-buom-dieu-khien-khi-nen - ảnh nhỏ  1

Van bướm điều khiển khí nén

Đánh giá 93 lượt đánh giá

800.000 VND

Công ty TNHH THƯƠNG MẠI & XNK HT VIỆT NAM đang là đơn vị duy nhất nhập khẩu dòng van bướm điều khiển khí nén Haitima Việt Nam. Hiện nay chúng tôi đang phân phối cho rất nhiều nhà máy và các đơn vị thương mại trong nước dòng sản phẩm này

I. Tìm hiểu thêm về Van bướm điều khiển khí nén

van_buom_dieu_khien_khi_nen_geko_dai_loan2van_buom_dieu_khien_khi_nen_geko_dai_loan6

1. Van bướm điều khiển khí nén là gì?

  • Van bướm điều khiển khí nén là một dạng van bướm được điều khiển đóng/mở hoặc điều tiết lưu lượng bằng khí nén của bộ truyền động khí nén tạo ra. Đây là sự kết hợp hoàn hảo giữa van bướm và bộ truyền động khí nén. Thay vì phải vận hành van bướm bằng tay theo cách thông thường, chúng ta sử dụng hệ thống khí nén để đóng/mở van 1 cách tự động. Giúp chúng ta tiết kiệm thời gian, nhân lực và tăng hiệu quả hoạt động cho hệ thống.
  • Hầu hết các hệ thống hiện nay đều có sử dụng hệ thống khí nén, chính vì vậy van bướm điều khiển bằng khí nén đang là sản phẩm tối ưu nhất được rất nhiều khách hàng tin tưởng sử dụng.
  • Dễ dàng lắp đặt và vận hành sử dụng, độ bền cao, không lo chập cháy, giá thành rẻ luôn là những lựa chọn hàng đầu cho quý khách hàng
  • Do cách gọi khác nhau của từng vùng mà sản phẩm này còn có nhiều tên gọi khác nhau:
    botruyendongkhinenhaitima1botacdongkhinenhaitimadailoan1
    - Van bướm điều khiển bằng khí nén
    - Van điều khiển khí nén dạng cánh bướm

    - Van bướm khí nén
    - Van bướm điều khiển khí nén
    - Van nước điều khiển khí nén
    - Van nước đóng mở bằng khí nén
    - Van cánh bướm điều khiển khí nén

  • Van bướm đóng mở khí nén được sử dụng rộng rãi trong các hệ thống công nghiệp hiện nay, với rất nhiều ứng dụng thực tế:
    - Đóng mở đường ống dẫn khí trong các hệ thống nén khí
    - Đóng mở đường nước sạch, nước thải
    - Đóng mở đường ống khí gas, oxy...
    - Các hệ thống cấp, xả nhiên liệu như: Than, hóa chất, xăng dầu,...
    - Nhiều nhà máy công nghiệp và tư nhân: Nhà máy gạch, nhà máy dệt may, nhà máy in ấn, sản xuất thức ăn chăn nuôi,...v...v..

van_buom_inox_dieu_khien_khi_nen

2. Các hãng sản xuất van bướm điều khiển khí nén

  • Van bướm điều khiển khí nén Haitima
  • Van bướm điều khiển khí nén KosaPlus
  • Van bướm điều khiển khí nén Alohan
  • Van bướm điều khiển khí nén Sy-pa
  • Van bướm điều khiển khí nén Automa
  • Van bướm điều khiển khí nén Hàn Quốc
  • Van bướm điều khiển khí nén Đài Loan
  • Van bướm điều khiển khí nén Belimo

3. Thông số kĩ thuật của van bướm điều khiển bằng khí nén

Kích thước van:  DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600, DN800, DN1200.
Vật liệu thân van: INOX 304, GANG, THÉP WCB, NHỰA PVC, UPVC, PPH
Trục, đĩa van:  Inox304 CF8 - 316 CF8M.
Gioăng làm kín: Cao su EPDM, Vitton, Teflon PTFE, inox
Nhiệt độ:  -10 độ C ~ 380 độ C(Tùy vào vật liệu van)
Áp suất làm việc 10bar, 16bar, 25 bar, 40bar
Kiểu kết nối WAFER(Ép bích), FLANGE(Mặt bích), LUG(Tai bích)
Hoạt động ON/ OFF(0-90 độ) - Tuyến tính(Sử dụng tín hiệu 4-20hmA)
Tác động Tác động đơn - Tác động kép
Vật liệu bộ khí nén:

Hợp kim nhôm nguyên khối, Sản xuất theo tiêu chuẩn IP67, Chống thấm nước và chống bám bụi

Thời gian mở đóng 1s - 2s
Áp suất khí nén:  2 bar ~ 8 bar
Mô men xoắn:  2.75Nm ~ 13673Nm
Thương hiệu: HAITIMA, ALOHAN, KOSA, SYPA, I-TORK
Madein: Hàn Quốc, Đài Loan, Malaysia, Trung Quốc, Nhật Bản, G7

II. Cấu tạo van bướm điều khiển khí nén

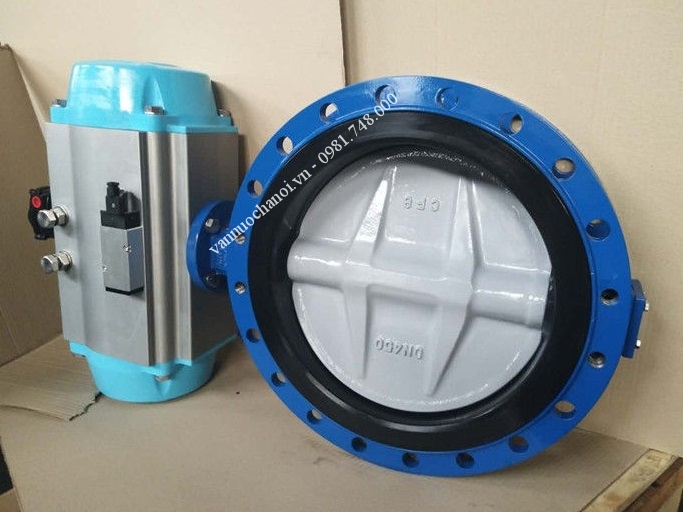

van_buom_mat_bich_dieu_khien_khi_nen

1. Van cánh bướm

  • Kích cỡ: DN50 - DN900
  • Vật liệu: Inox, gang, thép
  • Nhiệt độ làm việc: 0-180 độ C
  • Kiểu lắp: kết nối với 2 mặt bích của đường ống
  • Gioăng làm kín: Teflon PTFE, EPDM
  • Tiêu chuẩn: JIS, DIN, BS
  • Xuất xứ: Đài Loan, Hàn Quốc, Trung quốc, G7

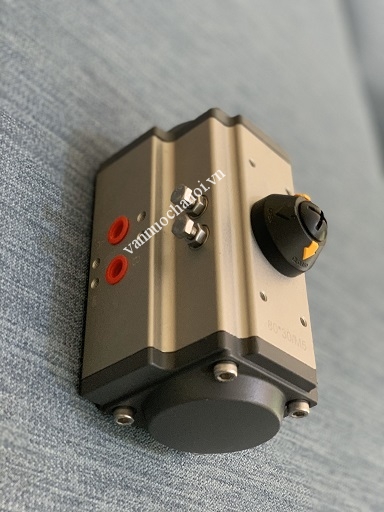

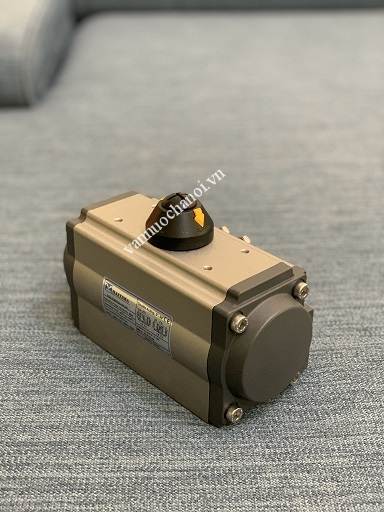

2. Bộ truyền động khí nén

  • Loại: Tác động đơn hoặc tác động kép
  • Sử dụng: Nhận khí nén cấp từ hệ thống để vận hành động cơ
  • Vật liệu: Hợp kim nhôm nguyên khối
  • Tiêu chuẩn sản xuất: IP67
  • Xuất xứ: Đài Loan, Hàn Quốc
  • Hãng sản xuất: Haitima, Kosa-plus, Sypa, Automa....

* Để rõ hơn về bộ khí nén chúng tôi sẽ cung cấp catalog cho khách hàng
* Có thể lắp kèm bộ tuyến tính để đóng mở van theo góc mong muốn

3. Ngoài ra van bướm điều khiển khí nén còn có các phụ kiện đi kèm khác

a. Bóng báo tín hiệu ( Limit Swith box)

bongbaotinhieudongmo1

Là thiết bị dùng để lắp lên bộ tryền động bằng khí nén, có hai nhiệm vụ chính: nhiệm vụ thứ nhất là lấy tín hiệu báo trạng thái đóng và trạng thái mở của van. Nhiệm vụ thứ hai là lấy tín hiệu để điều khiển van điện từ đóng mở (cấp khí để đóng/mở van, hoặc ngừng cấp khí khi van đóng/mở hoàn toàn).

Đây cũng là 1 trong những phụ kiện rất cần thiết giúp chúng ta dễ dàng nhận biết được van đang ở trạng thái đóng hay mở bằng mắt thường

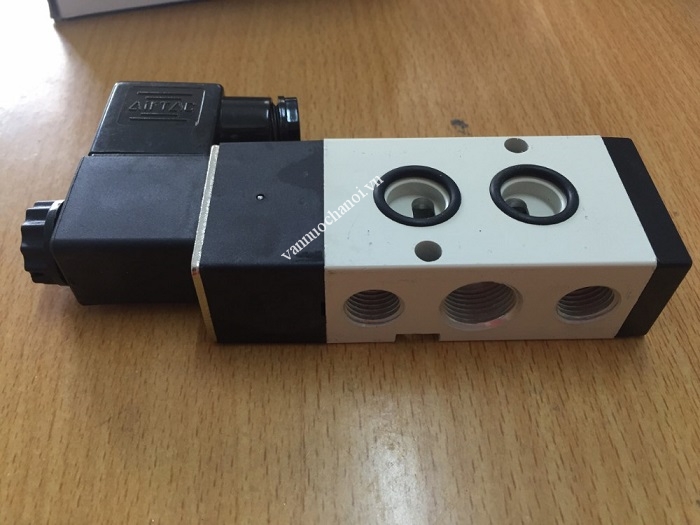

b. Van điện từ khí nén ( Van đảo chiều khí nén)

vandientukhinen1

Có nhiệm vụ phân chia và điều khiển dòng khí nén đi vào bộ truyền động giúp van bướm điều khiển bằng khí nén hoạt động. Van này thường hoạt động với điện áp 220V AC, 110V AC, 24V DC ...vv.

Có hai loại van điện từ sử dụng cho van điều bằng khiển khí nén. Một loại được ốp thẳng lên thân bộ truyền động bằng khí nén, một loại kết nối với đầu khí bằng các nối nhanh.

Thường thì các đơn vị sử dụng van bướm điều khiển bằng khí nén cũng không thể thiếu phụ kiện này

c. Tiêu âm(hay còn gọi là giảm thanh)

tieuamkhinen1_1

Là thiết bị sử dụng để lắp vào van điện từ cấp khí nén để giảm tiếng ồn do khí nén tạo ra trong quá trình làm việc của van bướm khí nén. Đặc điểm của tiêu âm là có thể được làm bằng đồng, bằng nhựa với nhiều hình dáng khác nhau tuy nhiên đều được các hãng khí nén thiết kế với tiêu chí nhỏ, nhẹ, gọn.

Có nhiều kích cỡ ren tùy vào loại van điện từ khí nén mà bạn lựa chọn để phù hợp

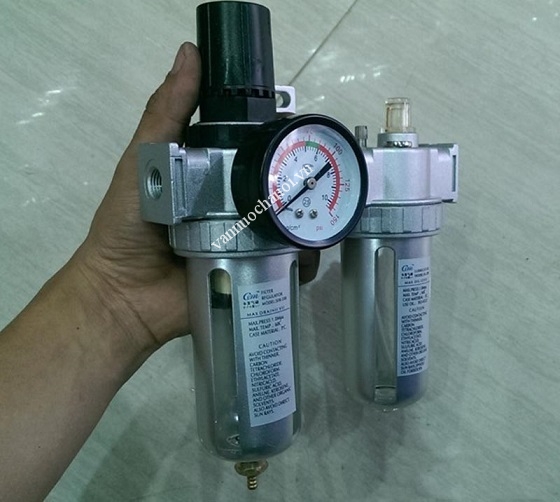

d. Bộ lọc khí nén(Cốc lọc khí)

bolockhinen1

Bộ lọc khí nén có vai trò quan trọng không thể thiếu trong hệ thống van bướm điều khiển bằng khí nén, là thiết bị có chức năng lọc tách nước, bụi bẩn trong khí nén, giúp nguồn khí nén trở nên sạch hơn, bộ truyền động không bị han gỉ bào mòn. Chính vì thế sẽ làm tăng tuổi thọ của van bướm khí nén, khả năng làm việc của van cao quá trình sản xuất được ổn định.

Gần như hệ thống nhà máy nào cũng sử dụng bộ lọc khí nén này. Có dạng bộ lọc đơn hoặc bộ lọc kép

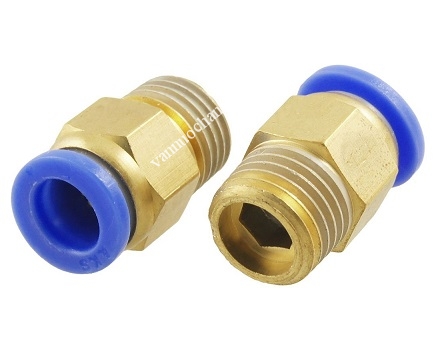

e. Ống dẫn khí nén và đầu nối nhanh

ongdankhidaunoinhanhkhinen1

Là những phần tử quan trọng dùng để nối ống khí nén với các thiết bị như bộ truyền động bằng khí nén, van điện từ, bộ lọc, bộ định vị…vv.

III. Ưu và nhược điểm của van bướm điều khiển khí nén

1. Ưu điểm nổi bật của van bướm đóng mở bằng khí nén

  • Sản xuất theo tiêu chuẩn IP67, thích hợp với nhiều hệ thống lắp đặt ngoài trời
  • Thiết kế nhỏ gọn, chiếm diện tích nhỏ trong hệ thống
  • Đóng/mở tự động, sử dụng tiện lợi
  • Sử dụng khí nén để vận hành nên có độ bền cao, sử dụng an toàn
  • Dễ dàng lắp đặt và thay thế
  • Giá thành phù hợp, giấy tờ CO,CQ nhập khẩu đầy đủ

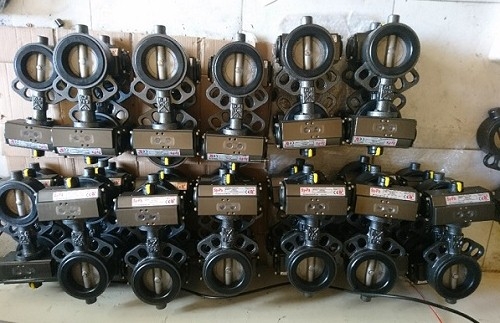

van_buom_dieu_khien_khi_nen



 2. Nhược điểm của van bướm khí nén

  • Chỉ dùng cho hệ thống cung cấp khí nén được cho bộ khí
  • Hạn chế trong lắp đặt: Chỉ có kiểu lắp hai mặt bích

IV. Nguyên lí hoạt động của van bướm bướm điều khiển khí nén

* Van bướm khí nén có hai dạng: Một là van bướm dùng bộ khí nén tác động đơn(có lò xo) và hai là van bướm dùng bộ khí nén tác động kép(không có lò xo).

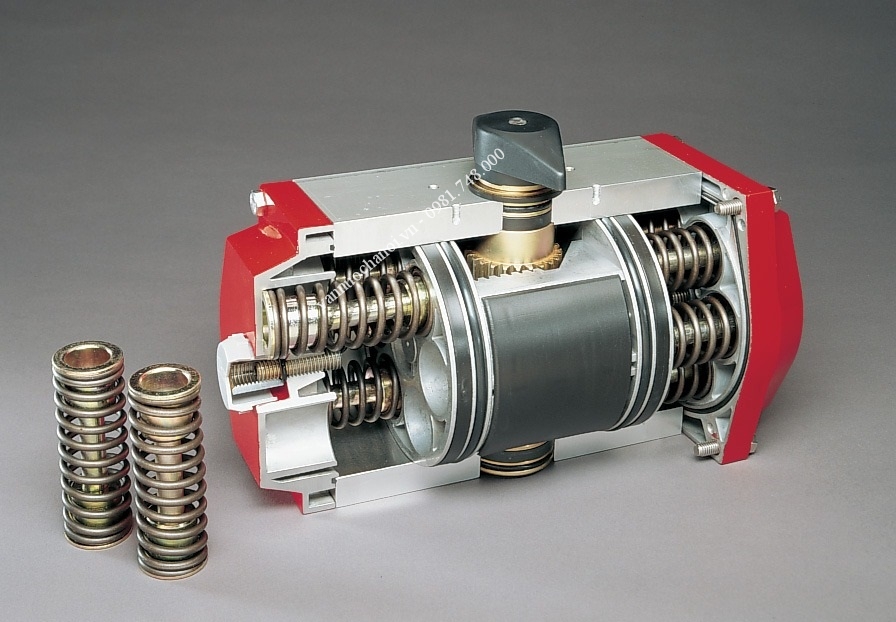

  • Tác động đơn: Là loại tác động chỉ dùng khí nén trong chu trình mở van, còn ở tru chình đóng van thì Lò xo có nhiệm vụ đưa van về vị trí ban đầu và giữ van luôn ở trạng thái đóng nếu chúng ta không cấp khí nén cho bộ truyền động

bo_khi_nen_tac_dong_don

- Chu trình mở: Khi chúng ta cấp khí nén vào cổng C, lực khí nén đủ thắng lực lò xo thì lúc này piston sẽ bị đẩy ra hai bên tác động lên trục vít một lực làm trục quy theo chiều ngược chiều kim đồng hồ. Lực mà trục vít nhận được sẽ tác động trực tiếp lên trục van, tạo ra hoạt động mở van. Lúc này khí nén từ hai buồng ngoài sẽ thoát ra khỏi cổng L

- Chu trình đóng: Khi ngừng cấp khí nén cho bộ truyền động, áp lực khí nén không còn, lò xo bị nén sẽ đẩy piston theo chiều ngược lại vào trong. Trục vít quay theo chiều ngược lại. Dẫn tới hiện tượng van đóng lại

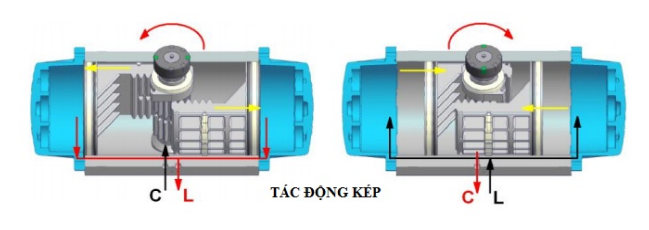

  • Tác động kép: Là loại tác động phải cần đến áp lực khí nén ở cả 2 chu trình đóng và mở van

bo_khi_nen_tac_dong_kep

- Chu trình mở: Tương tự như ở dạng tác động đơn, khí nén đi vào từ cổng C vào buồng trong, đẩy piston ra ngoài. Trục vít quay theo chiều ngược chiều kim đồng hồ, dẫn động trục van xuoay 90 độ. Van ở trạng thái mở

- Chu trình đóng: Lúc này để van đóng, khí nén được cấp vào cổng L vào buồng ngoài, đẩy piston vào trong. Trục vít xoay theo chiều ngược lại, kéo trục van quay dẫn tới hiện tượng van đóng lại hoàn toàn.



V. Một số dòng van bướm điều khiển bằng khí nén chúng tôi đang cung cấp

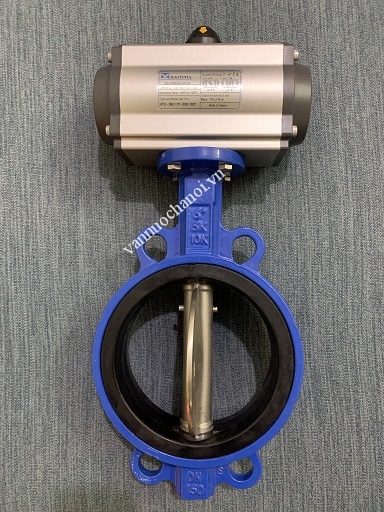

1. Van bướm điều khiển khí nén Haitima - Đài Loan

Van bướm sử dụng bộ truyền động khí nén của hãng Haitima - Đài Loan đang là sản phẩm được sử dụng nhiều nhất hiện nay với nhiều ưu điểm nổi bật như: Giá thành rẻ, chất lượng cao, hàng chính hãng, có đầy đủ các kích cỡ, phù hợp với rất nhiều hệ thống hiện nay, đa dạng về môi trường sử dụng, dễ dàng tháo lắp và độ bền rất cao

Van bướm điều khiển khí nén Haitima đang được công ty chúng tôi nhập khẩu và phân phối trực tiếp cho khách hàng với giá tốt nhất. Hàng chính hãng với giấy tờ CO, CQ đầy đủ, bao test và đổi trả hàng 100% khi có lỗi kĩ thuật

vanbuomdieukhienbangkhinenhaitimadailoan1

  • Model bộ khí nén: HTD32,HTD52, HTD63, HTD75, HTD83, HTD92, HTD105, HTD125, HTD140, HTD160, HTD190, HTD210
  • Kích cỡ van bướm có sẵn: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500
  • Thân van: Thân gang, thép, nhựa hoặc inox
  • Đĩa van: inox, thép, nhựa
  • Trục van: SUS304
  • Đệm làm kín: EPDM, NBR, FPM, PTFE
  • Tiêu chuẩn lắp bích: Đa tiêu chuẩn
  • Áp lực làm việc: PN16
  • Nhiệt độ cho phép: 0-200 độ C(tùy vào vật liệu sản xuất van)
  • Bộ truyền động khí nén: Làm từ hợp kim nhôm
  • Tiêu chuẩn bảo vệ: IP67
  • Dạng: Tác động đơn & Tác động kép
  • Sử dụng khí nén: 0-8bar
  • Áp suất làm việc: PN16
  • Sử dụng cho các hệ thống: Nước, nước thải, hóa chất, xăng dầu, khí gas, bột đá, xi măng....
  • Hãng sản xuất: Haitim - Đài Loan
  • Chế độ bảo hành: 18 tháng
  • Đơn vị Nhập khẩu: CÔNG TY TNHH THƯƠNG MẠI & XNK HT VIỆT NAM

2. Van bướm điều khiển khí nén Hàn Quốc

Van bướm điều khiển khí nén Hàn Quốc cũng đang là 1 dòng sản phẩm được nhiều khách hàng sử dụng hiện nay trên thị trường Việt Nam. Với những thương hiệu lâu năm của Hàn Quốc tại Việt Nam. Dòng van bướm này cũng đang được rất nhiều khách hàng tin tưởng sử dụng.

Cũng như các dòng sản phẩm tương tự, chúng cũng khá dễ sử dụng và lắp đặt trong các nhà máy lớn hiện nay

vanbuomdongmobangkhinenkosaplushanquocvan_buom_inox_dieu_khien_khi_nen1

  • Kích cỡ van có sẵn: DN50-DN500
  • Thân van: Gang, thép hoặc inox
  • Đĩa van: SUS304, 316
  • Trục van: SUS304
  • Đệm làm kín: EPDM, PTFE, NBR
  • Sử dụng Khí nén: 0-8bar
  • Áp lực làm việc: PN16
  • Nhiệt độ: 0-180 độ C(tùy vào vật liệu của van)
  • Môi trường làm việc: Nước, dầu, khí, gas
  • Hãng sản xuất: Kosa-plus
  • Bảo hành: 12 tháng

3. Van bướm nhựa điều khiển khí nén

Như hình ảnh thực tế chúng tôi cung cấp cho các bạn ở dưới đây. Van bướm nhựa điều khiển tự động bằng khí nén, được lắp thêm bóng báo tín hiệu ( Limit Swith box). Đây là dòng sản phẩm đang được ưa chuộng nhất hiện nay.

Chúng thường xuất hiện ở các hệ thống bể bơi, nước sạch hay các môi trường lưu chất có nồng độ hóa chất cao, độ ăn mòn lớn.

Van bướm nhựa có sử dụng bộ truyền động khí nén tự động giúp chúng ta vận hành hệ thống 1 cách tối ưu nhất. Dễ dàng kiểm soát nó đóng mở với bóng báo tín hiệu đi kèm. Hàng được nhập khẩu trực tiếp từ Hàn Quốc và Đài Loan. Giá thành tốt nhất hiện nay trên thị trường

vanbuomnhuadieukhienkhinenhaitimadailoan1

  • Kích cỡ van có sẵn: DN50 - DN400
  • Thân van: Nhựa PVC, uPVC, cPVC hay PPH
  • Đệm làm kín van: EPDM, PTFE, FPM, NBR
  • Bộ tác động khí nén: Sử dụng khí nén từ 0-8bar
  • Áp suất làm việc: PN10, PN16
  • Nhiệt độ cho phép: 0-50 độ C
  • Môi trường: Nước sạch, nước thải, hóa chất, xăng dầu, ...
  • Hãng sản xuất: Haitima, Kosa, Alohan
  • Bảo hành: 12 tháng

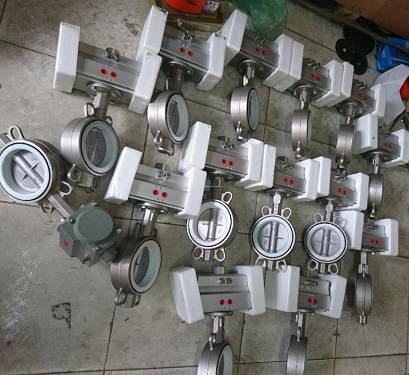

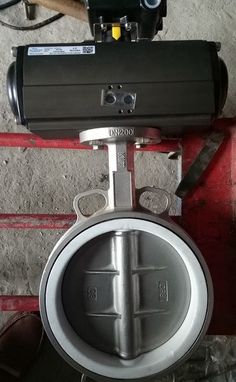

4. Van bướm inox điều khiển khí nén

Là sự kết hợp hoàn hảo giữa van bướm toàn thân inox với bộ truyền động khí nén. Chúng được ráp lại với nhau thành 1 bộ hoàn chỉnh theo model đã được đề ra sẵn. Để hướng tới các môi trường và hệ thống sử dụng khắc nghiệt hơn như: Xử lí nước thải, hóa chất có nồng độ loãng, các hệ thống có chứa chất ăn mòn, hay cần độ bên ở mức cao hơn.

Van bướm inox sử dụng bộ điều khiển khí nén 1 cách tự động luôn là lựa chọn tốt trong các lĩnh vực này. Nó giúp khách hàng luôn cảm thấy hài lòng khi sử dụng.

vanbuominoxlapkhinenbotacdongkhinenhaitimadailoan1

  • Xuất xứ bộ truyền động: Đài Loan, Hàn Quốc
  • Xuất xứ của van bướm: Đài Loan, Hàn Quốc
  • Các hãng sản xuất: Haitima, Alohan, Sypa, Kosa-Plus, K-Tork
  • Kích cỡ van có sẵn: Từ DN40 đến DN400
  • Thân: SUS304, 316
  • Truc: SUS304
  • Đệm làm kín: PTFE, NBR, EPDM
  • Nhiệt độ làm việc: 0-180 độ C
  • Sử dụng: Nước, nước thải, xăng dầu, khí gas
  • Tình trạng hàng: Luôn có sẵn
  • Chế độ bảo hành: 12 tháng

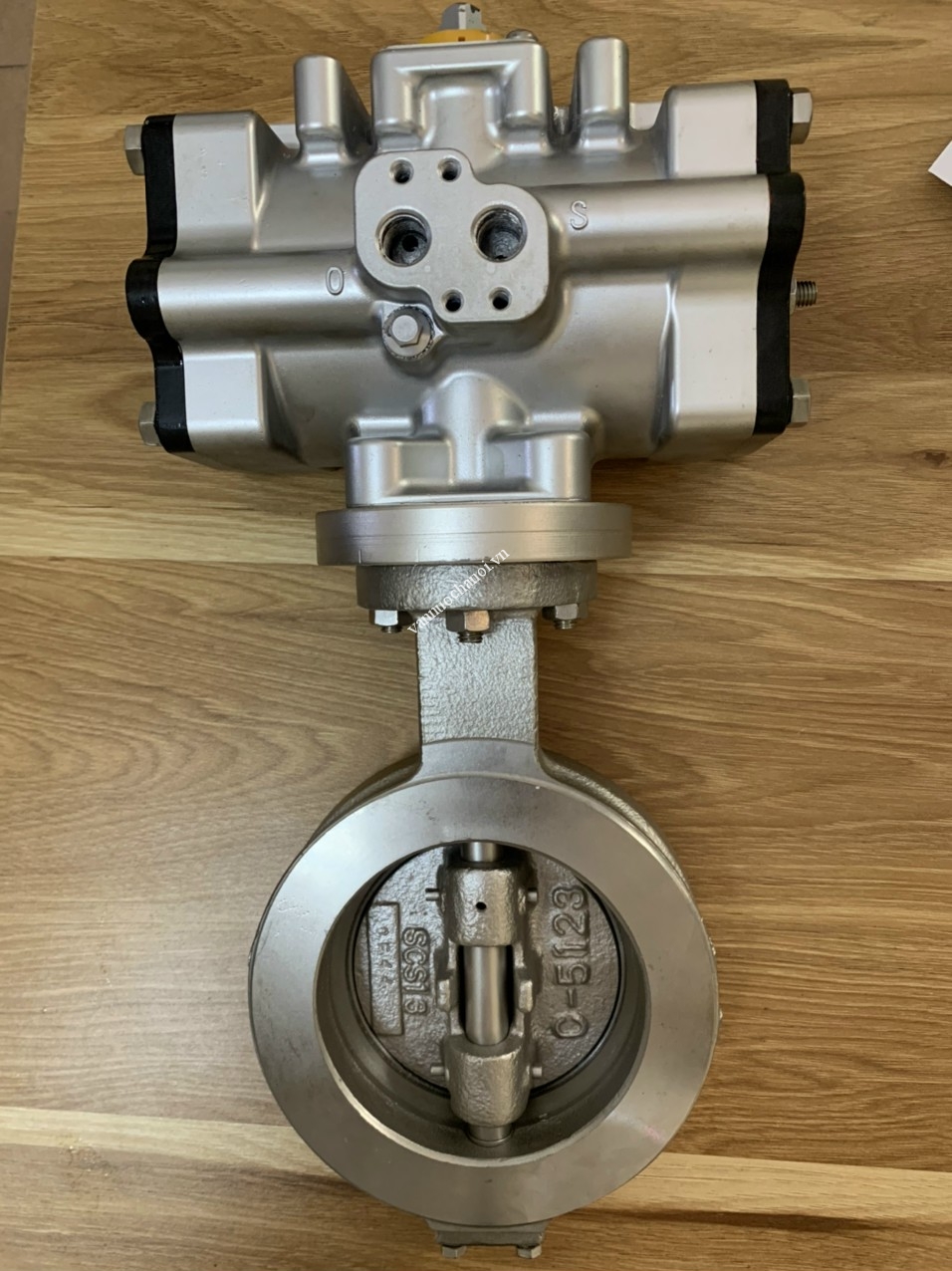

Van bướm thép điều khiển khí nén

Vật liệu thép được dùng phổ biến trong các môi trường thủy điện, nhiệt điện và các môi trường áp lực cao, nhiệt độ lớn. Vì sao van bướm thép lại được dùng trong các môi trường như vậy:

Là do van bướm thép có gioăng làm kín bằng thép nên chịu được nhiệt độ cao và áp lực lớn. Mà các hệ thống thủy điện, nhiệt điện, hầm mỏ luôn yêu cầu những dòng van có chất liệu đảm bảo.

van_buom_thep_dieu_khien_khi_nen2

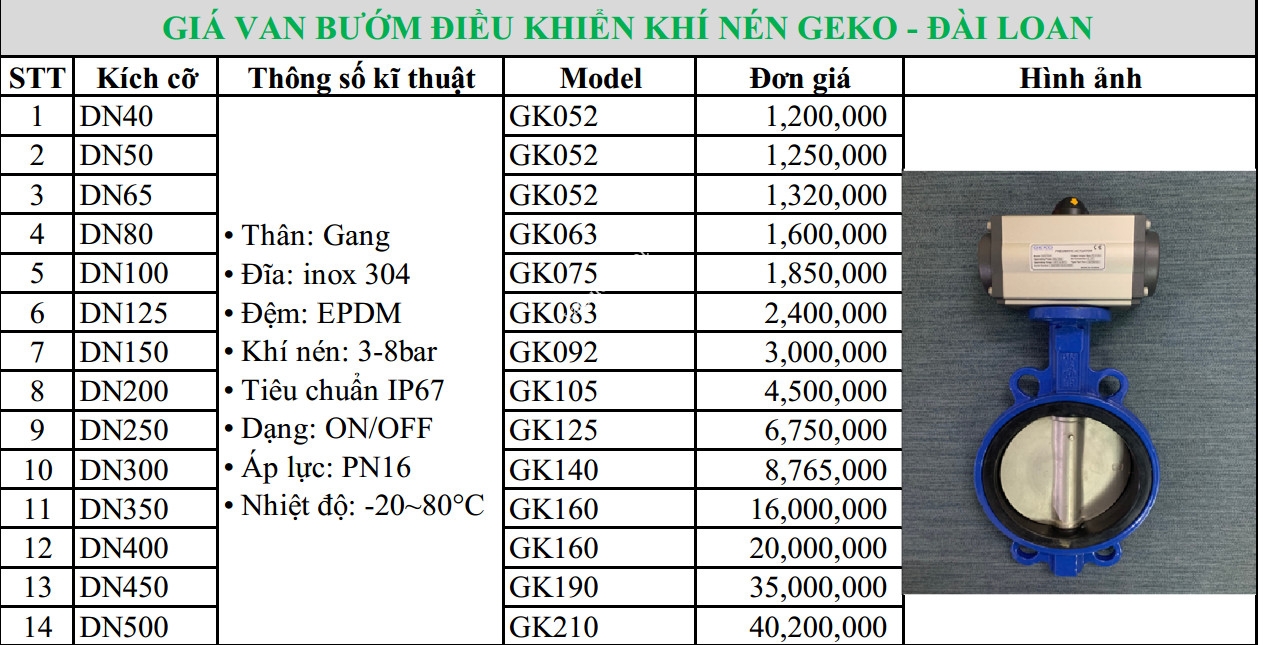

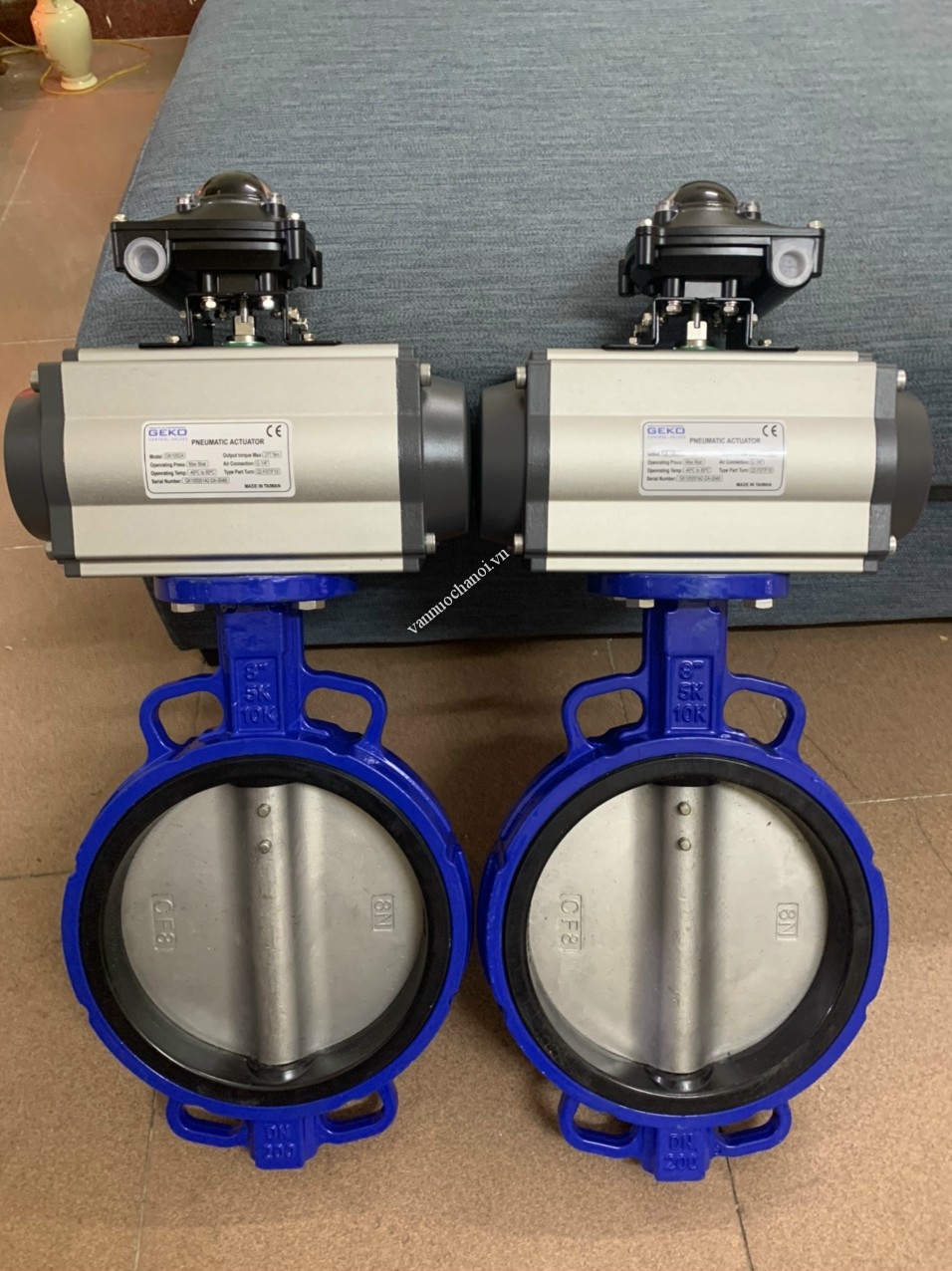

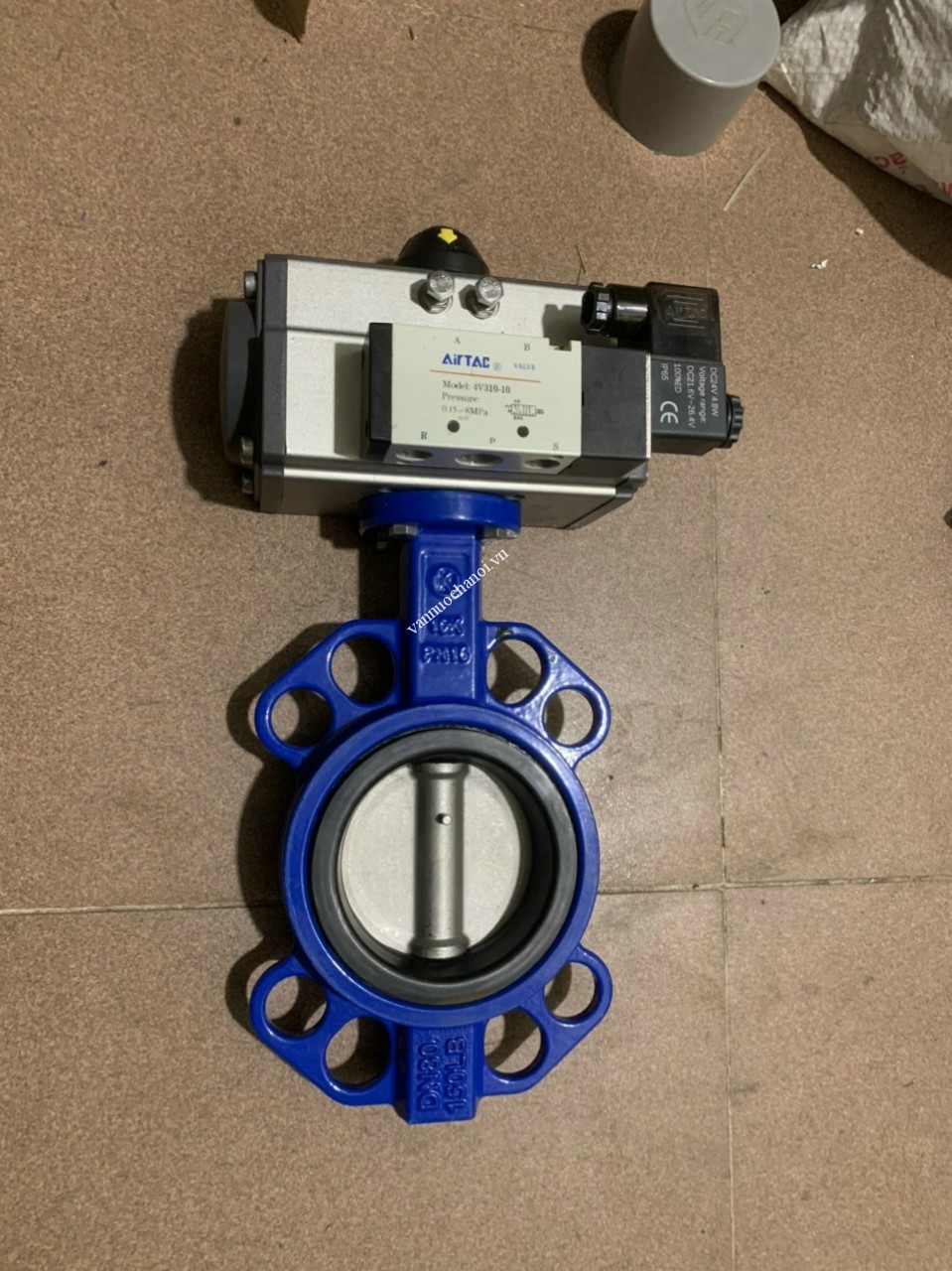

Van bướm khí nén Geko – Đài Loan

Geko là thương hiệu sản xuất các dòng van bướm, van bi, van cầu, van cổng, van cổng dao điều khiển khí nén rất nổi tiếng trên thế giới được sản xuất tại Đài Loan. Các sản phẩm van khí nén của Geko – Đài Loan đa dạng về chủng loại, có chất lượng cao, giá thành rẻ nên được ưa chuộng sử dụng ở nhiều quốc gia lớn như Nhật Bản, Hàn Quốc, Trung Quốc, Việt Nam và các nước Châu Âu như Pháp, Đức, Nga, Anh…

Các sản phẩm van bướm khí nén Geko thân van bướm được làm bằng gang cầu sơn Epoxy dày van chịu áp lực PN16. Ngoài ra hãng Geko còn có van bướm inox điều khiển khí nén, van bướm nhựa điều khiển khí nén, van bướm thép điều khiển khí nén…

van_buom_dieu_khien_khi_nen_geko_dai_loan4

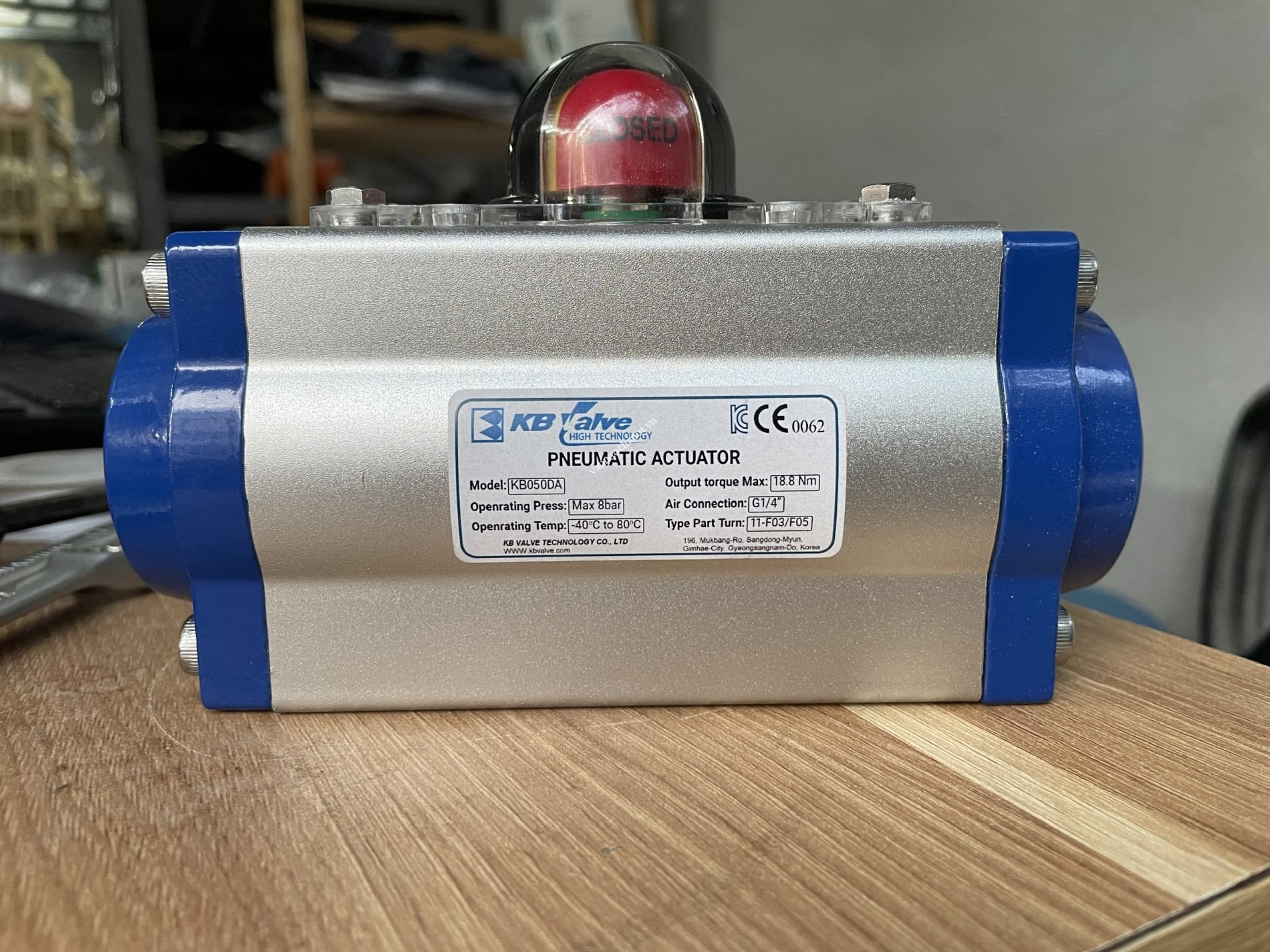

Van bướm khí nén KBvalve – Hàn Quốc

Hàn Quốc là một trong bốn con rồng nhỏ về phát triển kinh tế của Châu Á. Với việc là láng giềng với Nhật Bản cũng như tiếp thu được quy trình sản xuất nghiêm ngặt của Nhật Bản nên các dòng van Hàn Quốc được đánh giá rất cao trên thị trường Việt Nam. Và đi tiên phong trong ngành công nghiệp van Hàn Quốc là hãng KBvalve – Hàn Quốc. Đây là dòng van có thương hiệu lâu đời cũng như có chỗ đứng uy tín trên thị trường Việt Nam.

Phân biệt KBvalve – Hàn Quốc với các sản phẩm khác cùng phân khúc

Van KBvalve được sản xuất theo dây chuyền hiện đại với màu xanh đặc trưng ở hai đầu.

Vị trí báo đóng mở của van là bộ thiết bị thay thế hoàn toàn limit switch box khi ở xa chúng ta có thể quan sát được vị trí đóng mở của van. Bên trên được bọc một lớp nhựa trong siêu siêu dày.

Đặc biệt ở hai đầu van được đúc nguyên khối dòng chữ pneumatic actuator và ở giữa dòng chữ đó có tem chống hàng giả của hãng sản xuất.

bo_dieu_khien_khi_nen_kbvalve1bo_dieu_khien_khi_nen_kbvalve3van_buom_dieu_khien_khi_nen_kbvalve

Van bướm vi sinh điều khiển khí nén

Dạng van bướm vi sinh được sử dụng nhiều trong các môi trường sạch, các môi trường thực phẩm, dược phẩm, đồ uống. Van bướm vi sinh phải đáp ứng đủ yêu cầu về độ sạch theo tiêu chuẩn quốc tế, van được làm bóng bằng cát có độ mịn cao.

Van bướm vi sinh điều khiển khí nén hiện nay có hai dạng chính đó là dạng xilanh dọc và dạng xilanh ngang. Với dạng xilanh dọc thì được dùng nhiều trong các nhà máy dầu, nhà máy dầu nhớt. Dạng van này đóng mở nhẹ và chậm hơn, nhưng lực của thiết bị điều khiển khí nén này khá là yếu.

Đối với dạng trục ngang thì được sử dụng phổ biến hơn và giá thành van cũng rẻ hơn nhiều so với dạng trục dọc. Dạng van bướm khí nén trục ngang này được sử dụng nhiều trong các hệ thống sữa, bia, thực phẩm, dược phẩm, đồ uống, đồ ăn. Van có nhiều kích thước cơ bản các kích thước của van tùy vào kích thước đường ống và tiêu chuẩn đường ống bạn sử dụng. Hiện nay có hai dạng ống đang phổ biến nhất là ống SMS và ống Din.

Van bướm vi sinh điều khiển khí nén hiện nay có dạng hàn và dạng lắp clamp.

van_buom_vi_sinh_dieu_khien_khi_nen4van_buom_inox_vi_sinh_dieu_khien_khi_nen2

Van bướm Wam

Van bướm Wam hay van bướm Wam điều khiển khí nén, van bướm silo, van bướm bụi là thiết bị đóng mở hệ thống xi măng, đóng mở các trạm trộn, hệ thống bụi, đá, bùn, bột và các lưu chất rắn khác. Van bướm Wam điều khiển khí nén được làm bằng chất liệu gang, đĩa van được bọc một lớp nhựa chất lượng cao. Đặc điểm chính của dạng van này là phần gioăng của nó cực kỳ ít và gần như không có nên các chất rắn sẽ không làm rách gioăng như các dòng van bướm khí nén khác. Dạng van này có các kích thước vừa và lớn từ DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000…

van_buom_silo

Phân loại theo dạng điều khiển

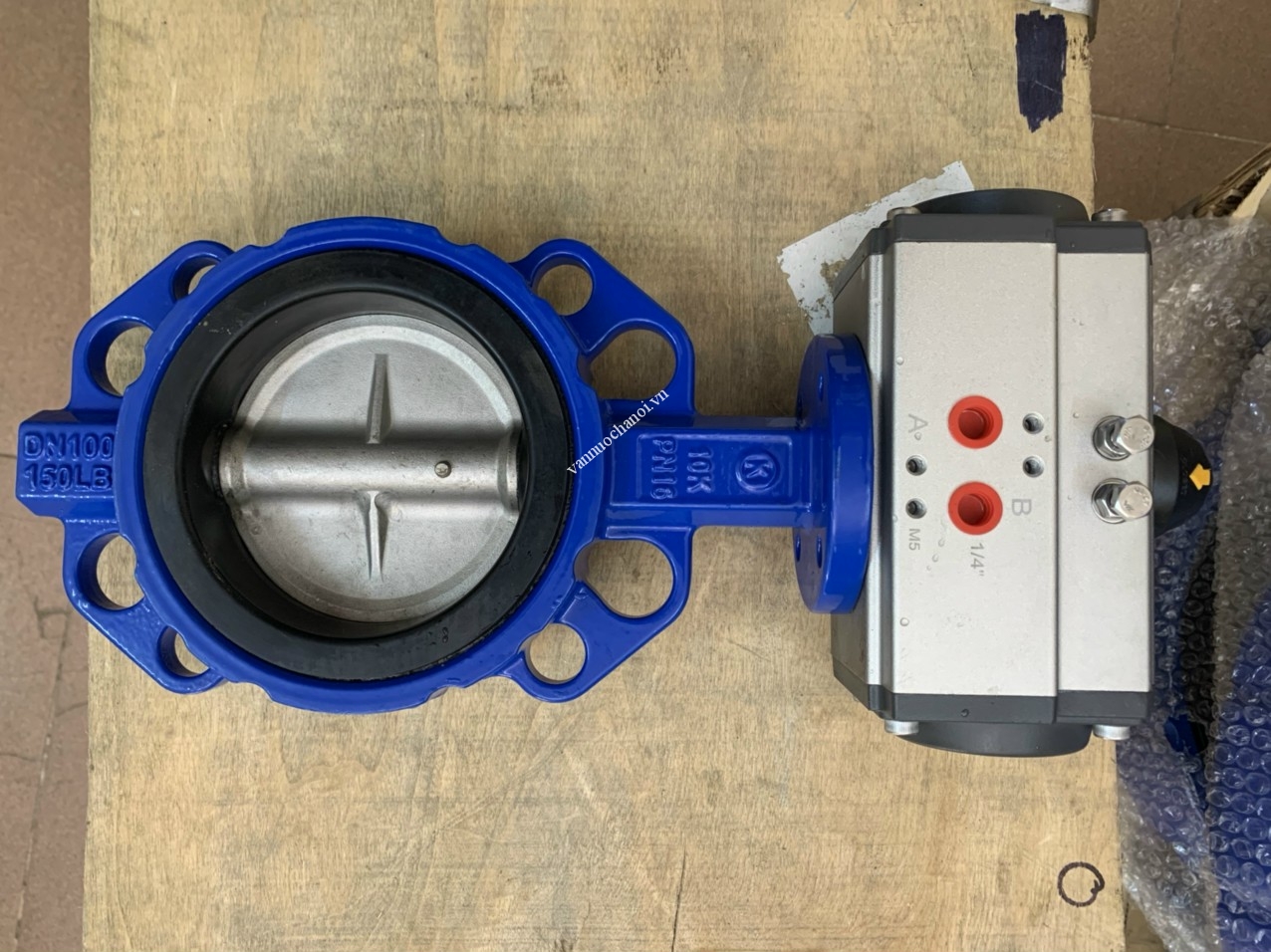

Van bướm điều khiển khí nén dạng ON/OFF

Van bướm khí nén ON/OFF là dạng van bướm khí nén đóng mở nhanh. Van chỉ có chức năng chính là đóng hoặc mở đường lưu chất. Dạng van bướm khí nén này được dùng trong các hệ thống xả nước, hệ thống xi măng, nhà máy bột, nhà máy bùn…

Van bướm khí nén dạng ON/OFF có thời gian đón mở chỉ tầm 1-2s và có lực đóng mở lớn nên vấn đề bị kẹt rất khó xảy ra.

van_buom_dieu_khien_khi_nen_geko_dai_loan1

Van bướm điều khiển khí nén tuyến tính

Hệ thống tự động, hệ thống chiết xuất, hệ thống làm lạnh, hệ thống điều tiết thường sử dụng một dạng van tự động để đóng mở đó là van bướm khí nén tuyến tính. Ưu điểm của dạng van bướm khí nén tuyến tính là van có thể đóng hoặc mở được ở các góc nhất định. Ví dụ như : chúng ta cần van đóng một nửa để lưu chất chảy chậm lại phục vụ điều tiết dễ dàng hơn.

Phân loại theo cách đóng mở

Van bướm điều khiển khí nén tác động đơn

Van bướm khí nén tác động đơn hay van bướm điều khiển khí nén tác động đơn là thiết bị van điều khiển đóng mở bằng một đường cấp khí. Ở hai đầu bên trong của bộ điều khiển khí nén có hai lò xo. Khi chúng ta cấp khí vào thì áp lực khí nén sẽ tác động lên momen xoắn và xilanh thủy lực để mở van. Nếu chúng ta muốn giữ trạng thái van luôn mở thì phải liên tục cấp khí nén vào. Khi dừng cấp khí nén thì lò xo trong thân đầu khí sẽ đàn hồi và trở lại vị trí ban đầu.

Dạng van bướm điều khiển khí nén tác động đơn này thường dễ hư hỏng hơn so với dạng van tác động kép, van muốn đóng mở thì dòng khí phải được cấp vào liên tục, ngoài ra khi nguồn cấp khí bị gián đoạn thì việc đóng mở van rất khó.

van_buom_dieu_khien_khi_nen_trung_quoc

Van bướm điều khiển khí nén tác động kép

Ở van tác động kép thì chúng ta có hai cổng cấp khí đó là cổng B và cổng A. Khi chúng ta cấp khí vào cổng B thì van sẽ mở, khi chúng ta cấp khí vào cổng A thì van sẽ đóng. Dạng van này có độ bền cao và được sử dụng cực kỳ nhiều.

VI. Tránh nhầm lẫn khi chọn van bướm khí nén

Nhiều khi chúng ta vẫn thường nhầm lẫn về việc khi lắp van điện từ khí nén vào trong van bướm khí nén tác động kép với van bướm khí nén tác động đơn. Việc này hoàn toàn sai bởi vì:

Nguyên lý làm việc của solenoild là nó sẽ có hai cửa được kết nối với hai cửa của bộ điều khiển khí nén và 1 cửa để cấp khí nén vào van. Nhưng van điện từ khí nén chỉ cho phép một cửa mở và một cửa đóng chính vì vậy khi chúng ta cấp điện vào thì thanh chắn trong van điện từ khí nén sẽ đẩy từ cửa A sang cửa B và đồng thời van sẽ được mở ra. Khi chúng ta ngừng cấp điện thì thanh chắn sẽ trở về vị trí ban đầu đồng thời làm đường khí quay lại được cấp lại vào cửa A và van lại đóng.

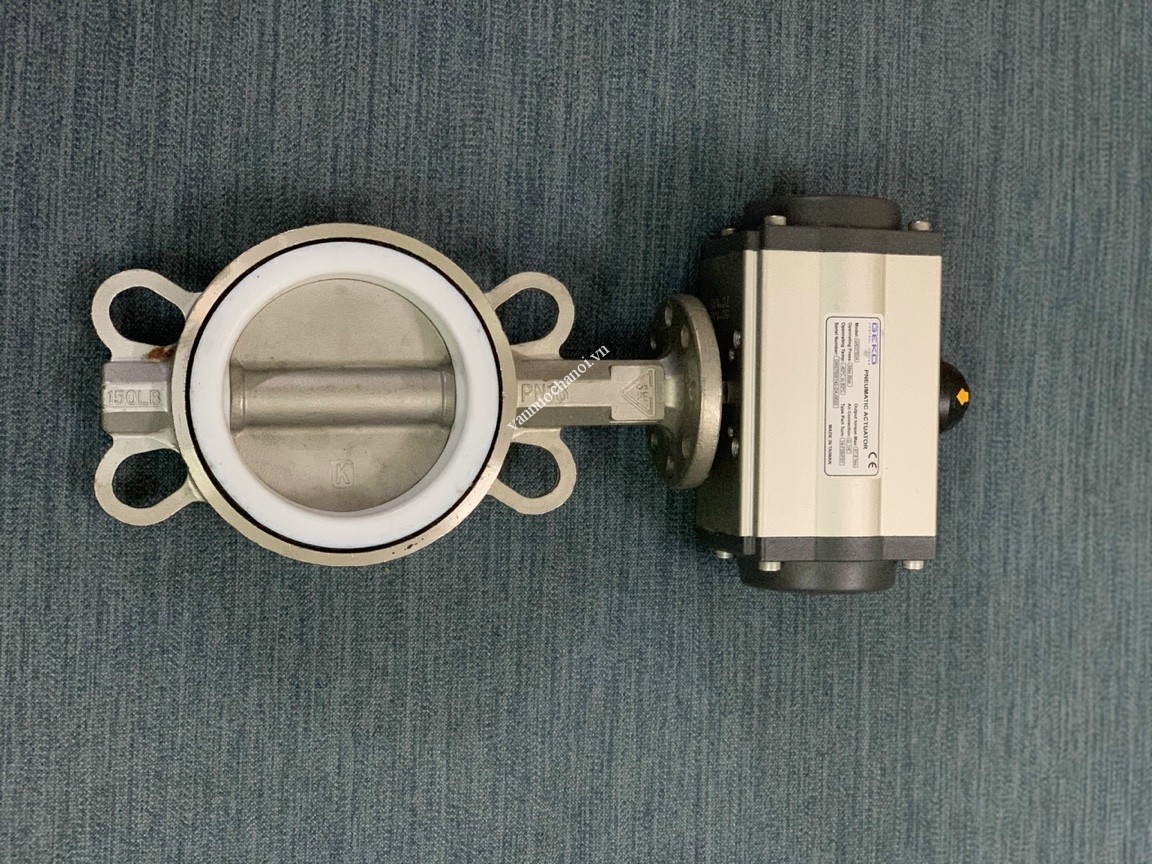

van_buom_dieu_khien_khi_nen_geko_dai_loan3

Van bướm điều khiển khí nén thường mở

Van bướm điều khiển khí nén thường đóng

Thực chất đây không phải là hai dạng van riêng mà nó là một. Dòng van bướm điều khiển điện, van bi điều khiển điện, van bướm điều khiển khí nén, van bi điều khiển khí nén là các dòng van điều khiển mà van có ở ở vị trí đa trạng thái. Khi chúng ta muốn dùng van thường mở thì chúng ta có thể cấp khí vào cổng A đối với bộ điều khiển tác động kép.

Còn đối với bộ điều khiển tác động đơn thì chúng ta sẽ chỉnh trạng thái của van bướm trước khi lắp van vào bộ điều khiển khí nén. Bình thường van bướm đóng hoàn toàn trước khi lắp vào thì giờ chúng ta chỉnh van bướm mở hoàn toàn trước khi lắp vào bộ truyền động khí nén.

VII. Van bướm điều khiển khí nén có đồng bộ không?

Nhiều người trong chúng ta vẫn đang nhầm lẫn một chút về việc này, thực chất van bướm điều khiển khí nén bao gồm hai thành phần tách biệt với nhau. Van có thể cùng một hãng sản xuất, hoặc có thể lắp ghép trước khi mang về Việt Nam nhưng chắc chắn một điều với bạn là van không được sản xuất đồng bộ vì:

Thứ nhất: Van bướm ngoài việc điều khiển khí nén thì còn dùng tay gạt, tay quay, điều khiển điện để vận hành.

Thứ hai: Bộ truyền động khí nén cũng được lắp đặt cho các van khác như van bi, van dao, van cổng…

Thứ ba: van bướm có nhiều chất liệu và khách hàng yêu cầu cũng không giống nhau nên khi khách hàng có nhu cầu sử dụng dạng van gì thì chúng tôi sẽ lắp van vào bộ điều khiển khí nén cho bạn.

Thứ tư: Các nhà sản xuất van cơ thường sẽ không sản xuất van điện và ngược lại.

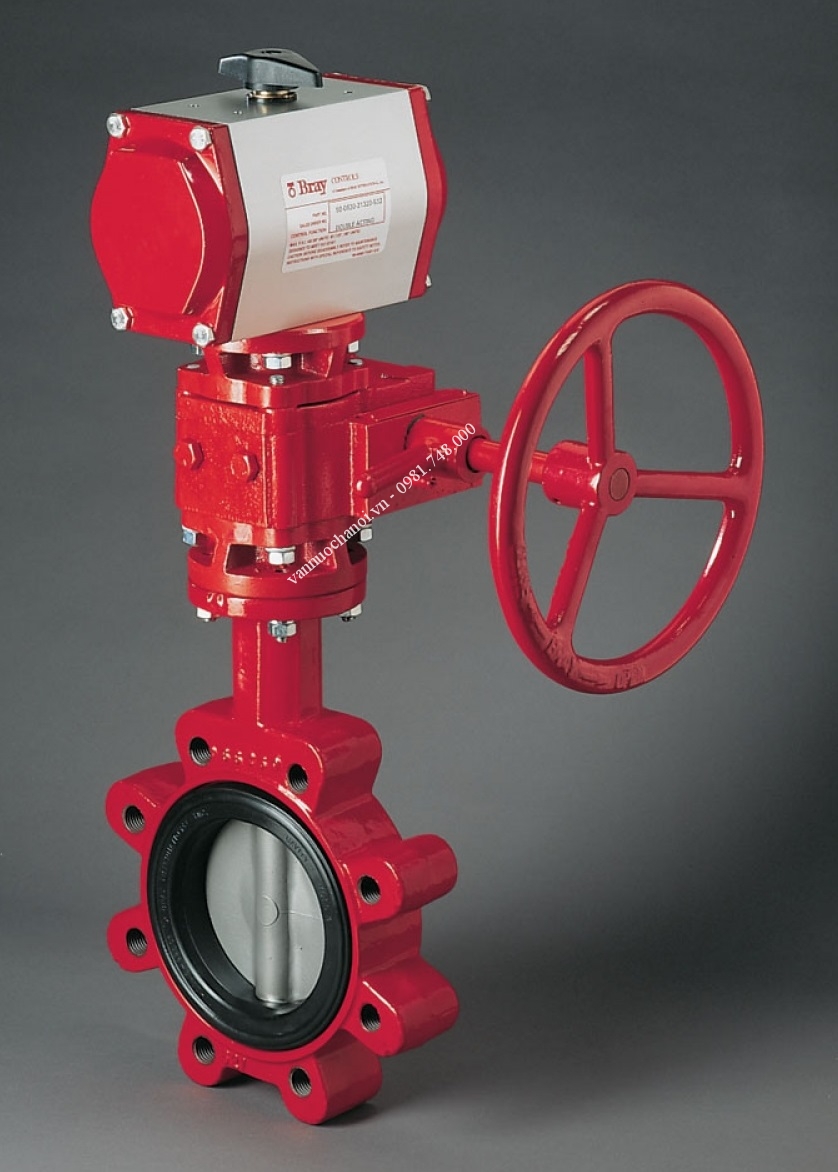

van_buom_dieu_khien_khi_nen_co_tay_phu

Vậy thì van không đồng bộ thì có ảnh hưởng đến chất lượng không?

Xin thưa với bạn là chất lượng van sẽ không thay đổi vì:

Đối với dạng van bướm lắp điều khiển hiện nay chúng tôi đã đặt sản xuất van có trục hình vuông theo kết nối của đầu khí để không phải gia công như ngày trước. Điều này sẽ giảm tình trạng gia công trục làm van bị rách.

VIII. Hướng dẫn lắp đặt van bướm điều khiển khí nén

Việc lắp đặt van bướm khí nén phải đáp ứng đầy đủ các bướm sau:

Bước 1: Chọn van

  • Chọn van phù hợp với kích thước đường ống
  • Chọn chất liệu van phù hợp với môi trường sử dụng
  • Chọn kết nối van phù hợp với hệ thống đang chờ
  • Chọn van ON/OFF hoặc van tuyến tính
  • Chọn van tác động đơn hoặc van tác động kép
  • Chọn hãng sản xuất van.

Bước 2: Công tác chuẩn bị

  • Chuẩn bị van
  • Test van trước
  • Chuẩn bị đường ống chờ
  • Chuẩn bị đường ống khí
  • Chuẩn bị gioăng làm kín
  • Chuẩn bị phụ tùng lắp đặt như cờ lê, mỏ lét, bulong…
  • Chuẩn bị nhân công.

Bướm 3: Công tác lắp đặt

Đầu tiên chúng ta cần tắt tất cả các hệ thống trước khi đưa vào lắp đặt van.

Tiếp đến cần làm sạch hệ thống đường ống trước khi lắp đặt

Tiến hành đưa van vào lắp đặt, lưu ý đưa van vào phải để tâm van trùng với tâm đường ống sau đó tiến hành xiết bulong, lưu ý xiết bulong so le nhau để các mối nối được chắc chắn hơn.

Sau khi lắp van vao đường ống thành công thì chúng ta tiến hành lắp đường ống khí vào van. Về phần đường ống khí thì có ba kiểu đấu nối như sau:

Đối với van bướm điều khiển khí nén dạng tác động kép không lắp van điện từ

Loại này có hai cửa để đấu nối, cửa A và cửa B. khi cấp khí nén vào cửa A thì van đóng, cấp vào cửa B thì van mở.

Đối với van bướm khí nén tác động đơn

Loại này có một đường cấp khí, có thể lắp đặt để van ở vị trí thường mở hoặc thường đóng. Ở vị trí thường đóng thì khi cấp khí vào thì van sẽ mở, dừng cấp khí thì lò xo sẽ phản hồi cho van đóng lại. Và ngược lại đối với van thường mở.

Đối với van điều khiển khí nén có van điện từ

Dạng van này chúng ta cấp khí trực tiếp vào van điện từ qua cửa bên dưới van, đối với dạng này thì chúng ta cấp khí liên tục đồng thời cấp điện vào van điện từ. Khi cấp điện van sẽ mở cửa A và đóng cửa B, ngược lại thì ngắt điện van sẽ mở cửa B và đóng cửa A.

Khi đã tiến hành lắp đặt xong van thì chúng ta tiến đến bước tiếp theo đó là test van.

Test van bằng cách khởi động hệ thống đường ống cho lưu chất chạy qua và tiến hành cấp khí đóng mở van. Quan sát sự đóng mở của van thông qua limit switch box hoặc thông qua bộ hiển thị đóng mở trên thân van. Nếu van hoạt động bình thường thì ok còn nếu van đóng mở không được thì tiến hành dừng hệ thống và liên hệ với nhà cung cấp để có hướng giải quyết.

Khi van đã test ok thì chúng ta đưa van vào vận hành.

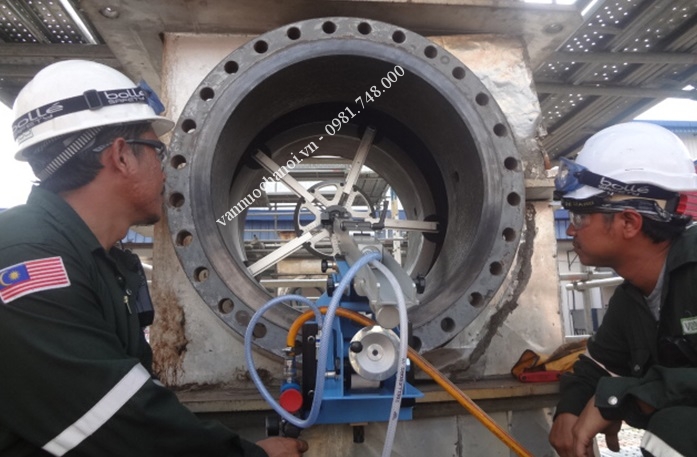

bao_duong_van_buom_dieu_khien_khi_nen

IX. Một số lưu ý khi chọn van bướm điều khiển khí nén.

Đầu tiên chúng ta phải lựa chọn van đúng yêu cầu kỹ thuật đưa ra.

Chọn mua van bướm khí nén ở đơn vị cung cấp có uy tín như công ty TNHH TM & XNK HT Việt Nam chẳng hạn.

Đối với hàng hóa chào thầu thì chúng tôi khuyên quý khách hàng nên chào hai dòng van thông dụng, giá thành tốt và có chất lượng cao là dòng KBvalve – Hàn Quốc và Geko – Valve.

Khi mua bất kỳ sản phẩm van bướm khí nén, van bi khí nén, van bướm điện, van bi điện thì trên thân van phải có tem bảo hành của nhà cung cấp.

Để tránh mua phải hàng giả thì hàng hóa phải có đầy đủ CO,CQ của nhà cung cấp

Ngoài ra van cần có chứng nhận phù hợp với các yêu cầu của hệ thống AC 1600:2020.

Van cũng cần có bản cam kết hàng chính hãng của trung tâm nghiên cứu chống hàng giả và bảo vệ thương hiệu ( CACAP ).

bao_tri_van_buom_dieu_khien_khi_nen

X. Lưu ý khi sử dụng van bướm khí nén

Không nên ngâm cả van và bộ khí nén trong hóa chất, muối, kiềm, bazo trong thời gian dài.

Không sử dụng van ở các môi trường đá, và các vật liệu sắc nhọn đối với các môi trường như này thì chỉ nên sử dụng van bướm Wam ( Van bướm Silo ).

Không sử dụng van bình thường cho hệ thống vi sinh, đối với dạng này phải có chứng nhận về độ an toàn khi sử dụng cho thực phẩm.

Thường xuyên lau chùi và vệ sinh hệ thống đường ống.

Bảo dưỡng van theo chu kỳ 6 tháng một lần để tuổi thọ van được cao hơn.

cau_tao_van_buom_dieu_khien_khi_nen_tac_dong_don

XI. Quy trình bảo dưỡng van bướm điều khiển khí nén

Bảo dưỡng định kỳ 06 tháng một lần

Nên bảo dưỡng vào những ngày hệ thống nghỉ

Nếu hệ thống không được phép nghỉ thì chúng ta không nên bảo dưỡng mà chờ van hỏng là thay thôi.

Khi bảo dưỡng thì phải tháo van ra khỏi đường ống và tiến hành lau chùi xung quanh.

Tiếp theo test thử van khi van không ở trong đường ống. Nhớ là nên test 2 – 3 lần để các vật cản trong gioăng.

Nếu van vẫn hoạt động bình thường thì chúng ta lại lắp đặt van vào và sử dụng tiếp.

Quy trình sửa chữa, thay thế van bướm khí nén

Chú ý xem lỗi của van là gì để xác định thay thế hoặc khắc phục tạm thời.

Nếu van bị kẹt không đóng mở được thì có hai nguyên nhân

Một là do thân van bướm bị kẹt bởi vật cứng trong gioăng, hoặc cũng có thể do trục van bướm đã hỏng.

Hai có thể là do bộ điều khiển khí nén của van bị hỏng.

Để kiểm tra xem phần nào hỏng thì chúng ta tiến hành tháo van bướm ra khỏi bộ điều khiển khí và tiến hành cắm ống khí vào bộ điều khiển khí nén. Nếu bộ điều khiển vẫn chạy thì do van hỏng, nếu bộ điều khiển không chạy thì do bộ điều khiển hỏng.

Van bướm điều khiển khí nén bị rách gioăng

Đối với loại này thì chúng ta cần thay thế van bướm bởi vì:

Ở Việt Nam chưa sản xuất được gioăng van bướm phù hợp với yêu cầu kỹ thuật của van. Nếu gioăng được nhập từ nước ngoài về thì việc lắp đặt gioăng vào van rất khó mà phải lắp qua một thiết bị máy thủy lực. Ngoài ra gioăng thay thế chất lượng không được cao. Tốt nhất chúng ta nên thay thế thân van bướm. Thân van bướm cơ có giá thành tương đối rẻ.

Chúng ta có thể tiết kiệm mà thay thế van bướm cơ hoặc bộ điều khiển khí nén nhưng chúng tôi khuyên bạn là không nên thay thế như thế vì van nên được đồng bộ để nâng cao tuổi thọ. Cũng là vì liên kết của nhiều dạng van không giống nhau nữa.

vanbuomnhuadieukhienkhinenhaitimadailoan1

XII. Catalog van bướm điều khiển khí nén

geko_pneumatic_actuator.pdf

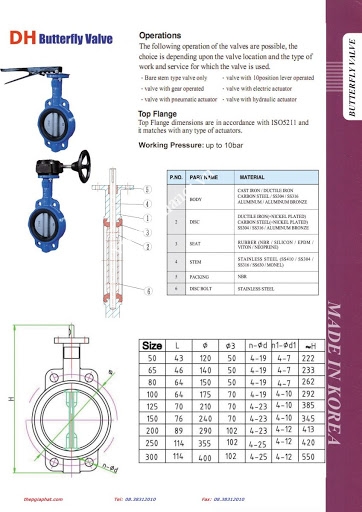

catalog_van_buom_khi_nen

XIII. Bảng giá van bướm điều khiển khí nén cho các đơn vị chào thầu

bang_gia_van_buom_khi_nen3

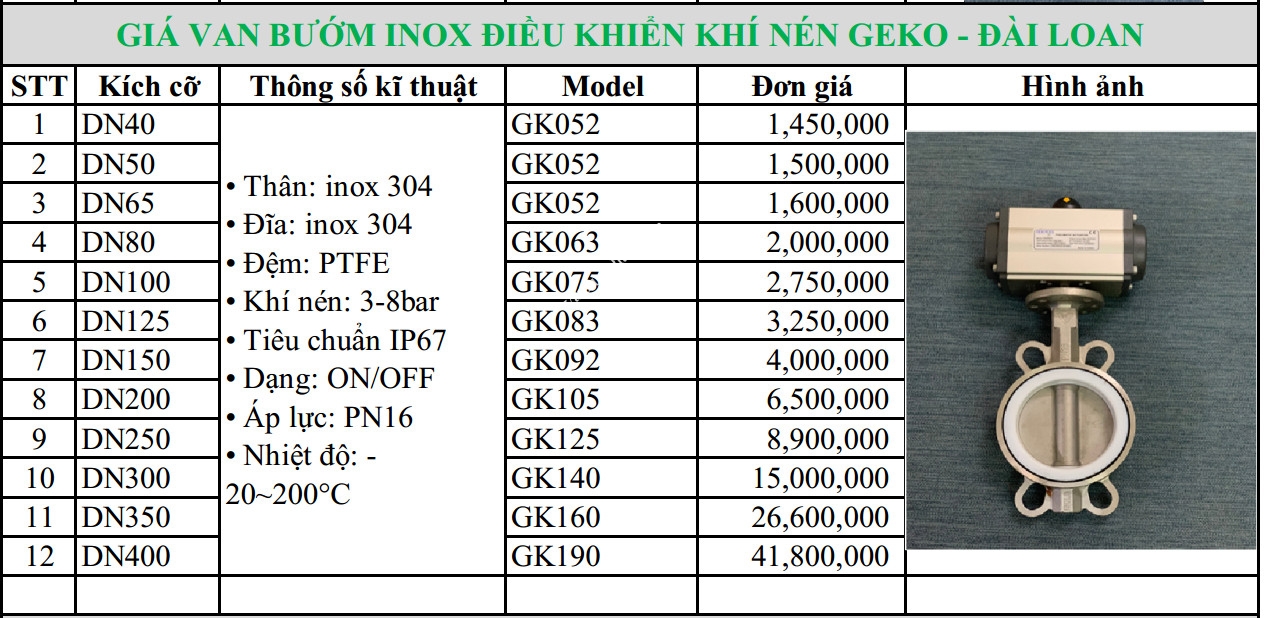

bang_gia_van_buom_khi_nen2

XIV. Mua van bướm khí nén ở đâu?

Hiện nay có rất nhiều đơn vị cung cấp van bướm điều khiển khí nén, cũng có nhiều hãng sản xuất van bướm khí nén khác nhau nên cũng có xuất hiện nhiều hàng van kém chất lượng trôi nổi trên thị trường.

Để không mua phải van bướm khí nén với giá thành cao mà chất lượng kém thì quý khách hàng nên liên hệ trực tiếp với công ty TNHH TM & XNK HT Việt Nam để mua được van bướm điều khiển khí nén với giá thành rẻ nhất, chất lượng cao nhất.

Tại sao nên mua van bướm khí nén của công ty HT Việt Nam

Giá thành van của công ty rẻ hơn thị trường 5-10%.

Chất lượng van của công ty chúng tôi có chất lượng cực cao.

Các dòng van công ty phân phối có tem chống hàng giả, tem bảo hành.

Các van do công ty cung cấp có giấy chứng nhận chống hàng giả, giấy chứng nhận sử dụng cho các môi trường công nghiệp.

Các sản phẩm van của công ty chúng tôi có đầy đủ CO,CQ, biên bản bàn giao, phiếu thu, đề nghị thanh toán, hợp đồng…

Cơ chế bảo hành 18 tháng đối với van bướm điều khiển khí nén KBvalve – Đài Loan, và van bướm khí nén Geko – Đài Loan.

Đội ngũ nhân viên tận tình chu đáo, sẵn sàng báo giá 24/24.

Đội ngũ kỹ thuật dày dặn kinh nghiệm sẵn sàng tư vấn lắp đặt và sử dụng cho khách hàng.

Sau khi mua hàng thì khách hàng đã trở thành khách hàng thân quen với công ty.

Khi bạn đã mua hàng của công ty sẽ có các chuyên viên gọi cho bạn để đánh giá chất lượng hàng hóa.

Có nhiều ưu đãi cho khách hàng như hỗ trợ vận chuyển, hỗ trợ lắp đặt…

Vậy nên để mua được van bướm khí nén chất lượng cao mà giá thành rẻ, xuất xứ Hàn Quốc, Đài Loan thì bạn đừng ngần ngại mà hãy nhấc máy lên liên hệ ngay với công ty TNHH TM & XNK HT Việt Nam qua SĐT Hotline: 0981 625 643 hoặc qua SĐT và Zalo : 0981 625 643. Ngoài ra quý khách hàng có thể nhắn tin trực tiếp trên Website, nhắn tin qua email: kd4.htvietnam@gmail.com để nhận được báo giá sớm nhất. Xin chân thành cảm ơn quý khách hàng đã quan tâm đến sản phẩm của công ty chúng tôi.

giao_hang_van_buom_dieu_khien_khi_nen

XV. Giá van bướm điều khiển khí nén

Hiện nay trên thị trường có rất nhiều đơn vị cung cấp dòng van bướm điều khiển khí nén từ nhiều hãng khác nhau như: Haitima, Kosa, Alohan, Sypa, Jaki, Theoborn nên giá thành của nhiều đơn vị cũng có chênh lệch nhau.

Công ty TNHH Thương Mại & XNK HT Việt Nam tự hào là đơn vị cung cấp dòng van bướm điều khiển khí nén với giá tốt nhất trên thị trường. Thương hiệu van bướm điều khiển khí nén Haitima đang được chúng tôi phân phối độc quyền hiện nay. Quý khách hàng có nhu cầu sử dụng dòng sản phẩm này có thể liên hệ trực tiếp qua số Hotline hoặc gửi yêu cầu vào email công ty để được hỗ trợ 1 cách tốt nhất.

Công ty chúng tôi chuyên cung cấp các dòng van điều khiển khí nén nhập khẩu trực tiếp từ các nước Đài Loan, Hàn quốc với giá thành hợp lí, hàng chính hãng, giấy tờ xuất xứ và chứng chỉ chất lượng đầy đủ

Phản hồi

Người gửi / điện thoại

Nội dung



CÔNG TY TNHH THƯƠNG MẠI & XUẤT NHẬP KHẨU HT VIỆT NAM

Địa chỉ: Số 1A38 Đường Tây Mỗ - Phường Tây Mỗ - Quận Nam Từ Liêm, T.P Hà Nội, Việt Nam

VPGD: Lô 7, Ô dịch vụ 10, Khu đô thị Tây Nam Linh Đàm, Phường Hoàng Liệt, Quận Hoàng Mai, Hà Nội

Mã số thuế: 0108628671

Hotline: 0981.625.643 - Mr Quân

STK: 19133913119011 tại Ngân Hàng TMCP Kỹ Thương Việt Nam chi nhánh Hà Nội

STK: 829244888 tại ngân hàng Vp bank - Chi nhánh Thăng Long - PGD Tây Hà Nội

Email hỗ trợ: kd6.htvietnam.com

Chuyên cung cấp Van  bướm - Van cổng - Van điện từ - Van điều khiển khí nén- Van điều khiển điện - Đồng hồ đo lưu lượng
