Đồng hồ đo hơi nóng

Đồng hồ đo hơi nóng
dong-ho-do-hoi-nong - ảnh nhỏ  1 dong-ho-do-hoi-nong - ảnh nhỏ 2 dong-ho-do-hoi-nong - ảnh nhỏ 3 dong-ho-do-hoi-nong - ảnh nhỏ 4 dong-ho-do-hoi-nong - ảnh nhỏ 5

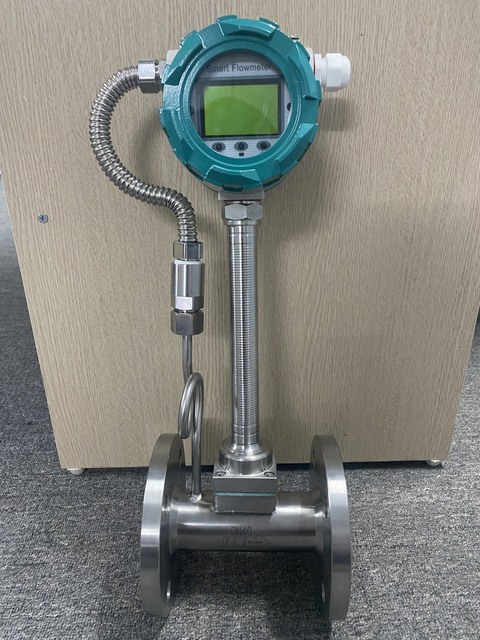

Đồng hồ đo hơi nóng

Đánh giá 0 lượt đánh giá

10.000 VND

Thông số kỹ thuật đồng hồ đo hơi nóng

  • Mặt bích: SUS 316L.
  • Thân: SUS 304.
  • Kết nối: Bích BS.
  • Tiếp điểm: SUS316.
  • Điện áp: 24V.
  • Input: 4-20mA & RS485.
  • Output: 4-20mA & RS485.
  • Lớp lót đồng hồ: Lót cứng.
  • Nhiệt độ:-10 đến 450 °C.
  • Áp lực: 16bar.
  • Sử dụng: Hơi
  • Nhãn hiệu: SENCE, EROMAG.
  • Xuất xứ: Đài Loan, Hàn Quốc.

Lưu lượng hơi nóng là một yếu tố quan trọng trong nhiều quy trình công nghiệp, từ sản xuất năng lượng đến công nghiệp hóa chất và chế biến thực phẩm. Để đo lường lưu lượng này một cách chính xác và hiệu quả nhất, đồng hồ hơi nóng là một sản phẩm đóng vai trò không thể phủ nhận.



Trong bài viết này, chúng ta sẽ tìm hiểu về cách hoạt động và ứng dụng của các thiết bị này trong các môi trường công nghiệp khác nhau. Chúng ta cũng sẽ xem xét các công nghệ mới và tiến bộ trong lĩnh vực này, cùng những lợi ích mà chúng mang lại cho các quy trình sản xuất và vận hành.

Tổng quan về đồng hồ đo hơi nóng

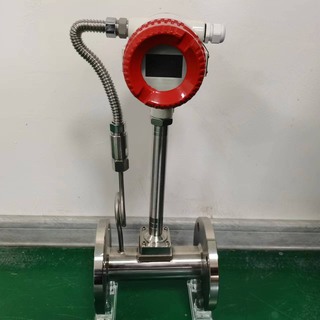

Đồng hồ đo hơi nóng, hay còn được biết đến là Vortex Street Meter, đồng hồ đo lưu lượng hơi nóng điện tử. Đóng một vai trò quan trọng trong việc đo lường và giám sát lưu lượng hơi nóng, khí trong các quy trình công nghiệp. Sử dụng công nghệ đo dạng xoáy và bộ cảm biến điện tử để cung cấp thông tin chi tiết về lưu lượng tức thời và tổng lưu lượng của hơi nóng, hơi bão hòa.



dong_ho_do_hoi_nong



Đối với loại thiết bị đo lường này còn được trang bị thêm một màn hình điện tử giúp người sử dụng dễ dàng theo dõi và quản lý thông tin, bao gồm cả lưu lượng và nhiệt độ. Thông qua đó giúp người vận hành tối ưu hóa hoạt động của hệ thống và cung cấp thông tin chính xác về lượng hơi tiêu thụ và lượng hơi đang được sử dụng.



Với khả năng hoạt động ở nhiệt độ cao, đồng hồ đo hơi nóng điện tử thường được trang bị ống bù nhiệt để đảm bảo tính chính xác và độ tin cậy của việc đo lường. Đây là một trong những phụ kiện rất quan trọng trong các môi trường công nghiệp đòi hỏi độ chính xác cao và điều kiện làm việc khắc nghiệt.

Đặc điểm nổi bật của đồng hồ đo lưu lượng hơi nóng

Đồng hồ đo hơi nóng là kết quả của sự phát triển công nghệ hiện đại và tiến tiến. Nhờ vào cảm biến để đo lường và vật liệu chế tạo cao cấp đã giúp cho nó trở thành một thiết không thể thiết trong các hệ thống ống dẫn hơi nóng. Dưới đây là một số đặc điểm nổi bật của thiết bị đo lưu lượng hơi nóng điện tử này.

  • Được thiết kế với giao diện đơn giản nhất để người dùng dễ sử dụng, với màn hình hiển thị trực quan và các nút điều chỉnh rõ ràng. Các tính năng cài đặt và điều chỉnh được tối ưu hóa để người sử dụng có thể dễ dàng thực hiện các thao tác cần thiết mà không cần đào tạo đặc biệt.
  • Thiết bị còn được trang bị bộ cảm biến cùng với công nghệ đo tiên tiến, đảm bảo độ chính xác cao trong việc đo lượng lưu lượng của hơi nóng. Cảm biến và linh kiện được chế tạo từ những vật liệu cao cấp giúp đồng hồ đo hơi nóng hoạt động ổn định trong những điều kiện khắc nghiệt mà vẫn đảm bảo được kết quả chính xác.
  • Phần thân thiết bị này cùng thường được chế tạo từ các vật liệu chịu nhiệt và chống ăn mòn như inox cao cấp hoặc các loại hợp kim đặc biệt. Nhằm bảo đảm tính bền vững của thiết bị trong môi trường làm việc có nhiệt độ và áp suất cao cùng với yếu tố môi trường ăn mòn như hóa chất.
  • Đối với loại đồng hồ đo lưu lượng này có thể hoạt động và đo lượng ổn định trong môi trường có nhiệt độ lên đến vài trăm độ C và áp suất cao. Các tính năng bảo vệ đặc biệt như tự động bù nhiệt và áp suất giúp đảm bảo tính ổn định và chính xác của đo lường dù trong các điều kiện môi trường khắc nghiệt.
  • Đồng hồ đo hơi nóng thường đi kèm với các tính năng linh hoạt cho phép điều chỉnh và tùy chỉnh theo nhu cầu cụ thể của từng ứng dụng. Các tính năng này bao gồm việc cài đặt ngưỡng cảnh báo, hiển thị đơn vị đo khác nhau, và giao tiếp với các hệ thống điều khiển tự động.
  • Được thiết kế đặc biệt để tối ưu hóa hiệu suất vận hành và tiết kiệm năng lượng. Bởi vì việc đo lượng lưu lượng chính xác giúp tối ưu hóa quá trình sản xuất và tiêu thụ năng lượng một cách hiệu quả.

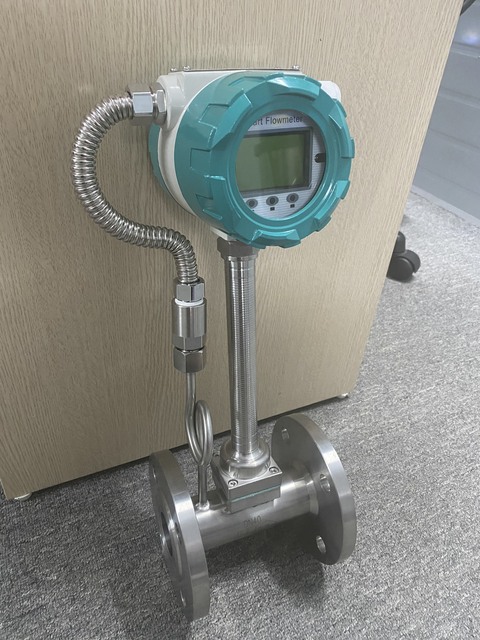

dong_ho_do_hoi_nong_2

Tại sao nên chọn đồng hồ đo hơi nóng Sence

Với sự kết hợp độc đáo giữa việc đo lường thông qua các cảm biến với kết quả hiển thị được thể hiện rõ trên màn hình LED LCD. Đồng hồ đo hơi nóng đã đem lại lợi ích rất nhiều cho hệ thống ứng dụng và cả cho trực tiếp người sử dụng nó. Dưới đây là một số lý do tại sao chúng ta nên lắp đặt loại đồng hồ này trong hệ thống của mình.

  1. Bằng cách đo và kiểm soát lưu lượng hơi, loại đồng hồ này giúp tối ưu hóa quá trình sản xuất và tiết kiệm năng lượng cũng như nguyên liệu. Việc này không chỉ giúp giảm chi phí vận hành mà còn là một đóng góp tích cực cho mục tiêu bảo vệ môi trường.
  2. Được chế tạo dựa trên công nghệ đo số vòng xoáy mang lại độ chính xác cao trong việc đo lưu lượng hơi nóng. Đồng thời, các cảm biến cũng được thiết kế đưa vào để đảm bảo tính ổn định và độ chính xác trong mọi điều kiện hoạt động, từ đó giúp người dùng tin cậy vào các dữ liệu đo lường.
  3. Đồng hồ đo hơi nóng giúp giảm rủi ro về quá tải và quá áp cho các thiết bị trong hệ thống, kéo theo việc giảm thiểu các sự cố và hỏng hóc không mong muốn, từ đó gia tăng tuổi thọ và hiệu suất của thiết bị.
  4. Có nhiều loại đồng hồ đo lưu lượng Vortex khác nhau để phù hợp với các yêu cầu cụ thể của từng ứng dụng. Người dùng có thể lựa chọn từ các model với kích thước, công suất và tính năng khác nhau để đáp ứng nhu cầu cụ thể của họ.
  5. Thiết bị thường được thiết kế với giao diện và tính năng cài đặt dễ sử dụng, giúp người dùng dễ dàng tích hợp vào hệ thống hiện có mà không đòi hỏi nhiều công đoạn cài đặt phức tạp. Việc này giúp tiết kiệm thời gian và chi phí đào tạo cho nhân viên.

Cấu tạo và hình thức đo lường của đồng hồ hơi nóng

Đây được coi là một bước phát triển nổi bật nhất trong các ngành công nghiệp hiện nay, đặc biệt là đối với những hệ thống có chứa ống dẫn hơi nóng và cần xác định chính xác về lưu lượng đi sử dụng. Tuy nhiên, chỉ nhìn ở vẻ bề ngoài không thôi thì chúng ta không thể nào hiểu hết được những tính năng hay ho của đồng hồ đo hơi nóng này.



Do đó, nhằm để giúp các quý khách hàng có thể dễ dàng hiểu được sản phẩm tiên tiến này. XNK HT Việt Nam chúng tôi xin được đưa ra một số chi tiết về các bộ phận cấu tạo nên đồng hồ đo lưu lượng hơi nóng cũng như hình thức đo lường của sản phẩm. Mời quý khách hàng cùng tham khảo ngay nhé.

Các bộ phận cấu tạo đồng hồ đo hơi nóng

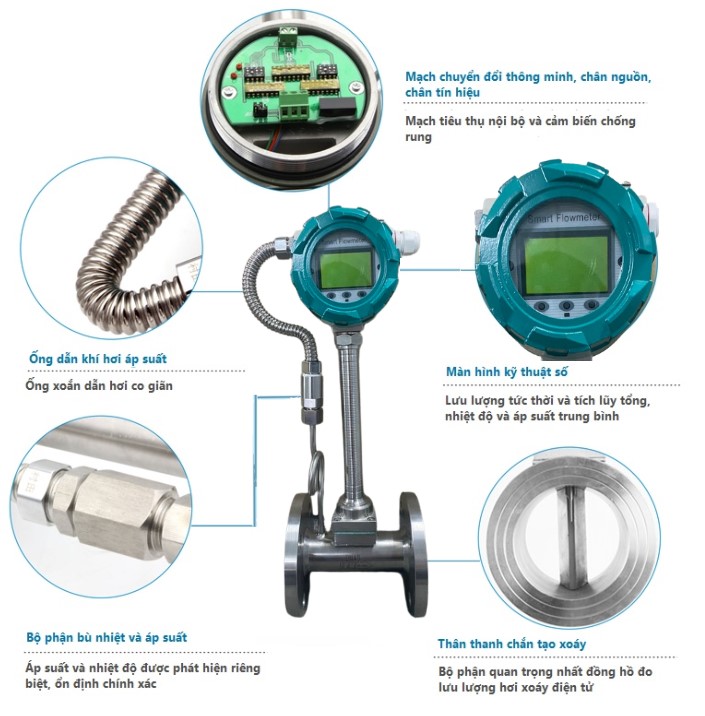

Đầu tiên đó chúng ta sẽ đi tìm hiểu xem loại đồng hồ đo hơi nóng này được cấu tạo từ những bộ phận nào? Đặc điểm nổi bật và nhiệm vụ làm việc của từng bộ phận đó ra sao?



cau_tao_dong_ho_do_luu_luong_hoi_nong



Thì đối với một Vortex Street Meter hoàn thiện sẽ có 2 phần hoạt động chính đó là phần thân đồng hồ và phần đầu hiển thị. Đối với từng phần này, để có thể hoạt động ổn định nhất thì chúng lại được cấu tạo từ nhiều bộ phận nhỏ khác. Sau đây là chi tiết của từng bộ phận cấu tạo đồng hồ.



Phần đầu đồng hồ đo hơi nóng:

  1. Lớp vỏ: Lớp vỏ bên ngoài được chế tạo từ hợp kim nhôm chủ yếu để chịu áp suất và nhiệt độ cao trong môi trường làm việc. Một lớp phủ sơn Epoxy được áp dụng để tăng tính bền và chống ăn mòn của vỏ. Thiết kế vỏ phải đảm bảo độ kín khít để ngăn hơi nước và bụi bẩn xâm nhập vào bên trong đồng hồ.
  2. Bảng mạch điều khiển: Bao gồm các linh kiện điện tử như chip vi xử lý trung tâm, biến trở, tụ, diode và các linh kiện khác. Chip vi xử lý trung tâm chịu trách nhiệm xử lý dữ liệu từ cảm biến và điều khiển chức năng của đồng hồ. Bảng mạch phải được bảo vệ cẩn thận để tránh tiếp xúc với hơi nước và nhiệt độ cao, có thể gây hỏng hóc hoặc ngưng hoạt động của các linh kiện.
  3. Màn hình hiển thị: Sử dụng màn hình LED LCD để hiển thị các thông số lưu lượng như lưu lượng tức thời, tổng lưu lượng, nhiệt độ và áp suất. Thiết kế màn hình phải đảm bảo độ sáng và độ rõ ràng cho đồng hồ đo hơi nóng để dễ dàng đọc dữ liệu, ngay cả trong điều kiện ánh sáng yếu.
  4. Bảng chân đấu nối: Bảng chân đấu nối chứa các cổng kết nối tín hiệu và nguồn điện, bao gồm cả chân đấu nối nguồn, chân đấu nối đất và các cổng tín hiệu khác nhau. Các chân nối phải được chế tạo chắc chắn và chịu được điều kiện môi trường khắc nghiệt, đảm bảo kết nối ổn định và an toàn.

Thân đồng hồ đo hơi nóng:

  1. Vật liệu: Thân đồng hồ thường được làm từ thép không gỉ như SUS304 hoặc SUS316 để chịu được áp suất và nhiệt độ cao. Chất liệu này cũng cần đảm bảo tính bền và ổn định trong môi trường làm việc khắc nghiệt.
  2. Ống đo: Phần ống đo chứa cảm biến đo lưu lượng và được làm từ inox304 hoặc inox316 để chịu được áp suất và nhiệt độ cao. Bên trong đó còn được gắn thêm một thanh chắn ngang để tạo ra đường xoáy ( còn được gọi là đường xoáy Karman ), cải thiện độ chính xác của quá trình đo lường.
  3. Bộ cảm biến: Bộ cảm biến đặt trong thân đồng hồ đo hơi nóng có chức năng phát hiện lưu lượng và chuyển đổi thành tín hiệu điện tử. Nhiệm vụ chính của cảm biến này đó là tiếp nhận số lượng vòng xoáy đồng thời truyền tín hiệu đến bộ chuyển đổi Converter để chuyển đổi thông tin thành dạng số học cụ thể.
  4. Thanh chắn: Là một thanh inox hình tròn dẹp được sử dụng để tạo ra đường xoáy Karman. Số lượng đường xoáy này sẽ tỉ lệ thuận với lưu lượng hơi nóng đi qua nó và thường được tính theo đơn vị tấn/ m3.

Hình thức đo lường của đồng hồ đo lưu lượng hơi nóng

Để đảm bảo vận hành hiệu quả của đồng hồ đo hơi nóng, nguồn điện cung cấp phải được chọn lựa cẩn thận để đảm bảo hoạt động ổn định. Thông thường, nguồn điện trực tiếp như 12V, 24V được sử dụng, tuy nhiên, cũng có thể sử dụng PIN 3.6V tùy thuộc vào yêu cầu cụ thể của ứng dụng.



Khi có lưu lượng hơi đi qua, dòng chảy hơi sẽ tác động lên thanh chắn, gây ra các vòng xoáy bên trong ống đó. Sau đó các cảm biến gắn trên thanh chắn này thu thập tần số xoáy và chuyển đổi chúng thành tín hiệu điện đồng thời cũng sẽ được gửi đến bộ xử lý trung tâm.



Bộ xử lý trung tâm khí nhận được tín hiệu này sẽ tính toán và chuyển đổi từ thông tin số vòng xoáy thành thông tin số. Các thông tin này sẽ được truyền đi dưới dạng tín hiệu Analog 4-20mA, Modbus RS485, hoặc tín hiệu xung, tạo điều kiện thuận lợi cho người tiêu dùng quan sát cũng như ghi chép lại số liệu.



Tính chính xác và độ ổn định của đồng hồ đo hơi nóng phụ thuộc vào việc tính toán và xử lý tín hiệu từ cảm biến, cũng như khả năng đáp ứng với các điều kiện môi trường và lưu lượng khác nhau. Để đảm bảo rằng dữ liệu thu thập được là chính xác và đáng tin cậy cần hỗ trợ quá trình quản lý và tối ưu hóa hiệu suất của hệ thống.

Hướng dẫn lắp đặt đồng hồ đo hơi nóng

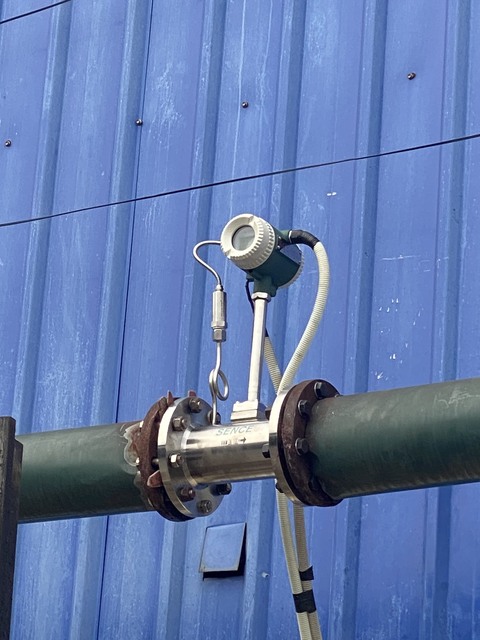

Công việc lắp đặt đồng hồ đo hơi nóng lên trên hệ thống đường ống sử dụng hẳn là một trong những công việc gây khó khăn nhất đối với người tiêu dùng. Bởi vì việc lắp đặt thiết bị này cần phải đảm bảo được độ kín khít tốt, độ thẳng của đồng hồ so với đường ống và cả việc đấu nối nguồn điện sao cho hợp lí.



lap_dat_dong_ho_do_hoi_nong



Và để có thể lắp đặt được đồng hồ đo lưu lượng hơi nóng lên trên đường ống sao cho chính xác, đơn giản nhất thì các bạn có thể tham khảo qua các bước sau đây:

  • Bước 1: Chuẩn bị hết tất cả dụng cụ như đồng hồ Vortex, gioăng làm kín, tua vít, băng keo, bulong, đai ốc cùng với một số dụng cụ cần thiết khác.
  • Bước 2: Xác định vị trí lắp đặt đồng hồ đo hơi nóng trên đường ống đồng thời đo khoảng cách giữa 2 mặt bích của 2 đoạn ống phải phù hợp với chiều dài của đồng hồ. Lưu ý, vị trí lắp đặt này cần phải đáp ứng được các yếu tố như cho phép hơi nóng đi qua đúng lưu lượng, áp suất mà phải thuận tiện cho việc quan sát sau này.
  • Bước 3: Đưa đồng hồ vafoo vị trí đã xác định đó và hãy tạm cố định bằng 1 – 2 cái bulong. Sau đó chèn thêm gioăng ở giữa điểm tiếp xúc của mặt bích đồng hồ với mặt bích đường ống để đảm bảo độ kín khít.
  • Bước 4: Tiến hành đưa bulong + đai ốc vào các lỗ đã được định sẵn trên các mặt bích của đồng hồ đo hơi nóng lẫn mặt bích trên đường ống. Sau đó dùng cờ lê, mỏ lết xiết chặt lại, tuy nhiên cần lưu ý rằng quá trình xiết này cần thực hiện nhẹ nhàng và đều nhau giữa các vị trí của bulong + đai ốc.
  • Bước 5: Đấu nối nguồn điện sử dụng vào đồng hồ để cho thiết bị hoạt động. Đây là bước vô cùng quan trọng và cũng cần sự chính xác cao đối với người tiêu dùng. Cho nên nếu như các bạn không có kinh nghiệm đấu điện thì hãy liên hệ lại với nhà cung cấp để được hướng dẫn chi tiết nhất.
  • Bước 6: Sau khi đã lắp đặt xong đồng hồ đo hơi nóng lên trên hệ thống đường ống thì chúng ta tiến hành cho một lượng hơi vừa đủ đi qua đồng hồ và kiểm tra. Nếu đồng hồ hoạt động bình thường và độ kín khít tốt thì chúng ta đã lắp đặt thành công còn nếu như có vấn đề gì thì hãy dừng lại và khắc phục kịp thời.

Quá trình lắp đặt đồng hồ đo hơi nóng cần lưu ý những gì

Khi tiến hành lắp đặt đồng hồ đo hơi nóng, điều quan trọng không chỉ là việc chọn vị trí phù hợp, chú ỳ từng bước lắp đặt mà còn là sự cân nhắc đến các yếu tố môi trường xung quanh và các vấn đề kỹ thuật. Dưới đây là một số lưu ý cụ thể:

  1. Trước khi bắt đầu lắp đặt, hãy thực hiện một đánh giá kỹ lưỡng về môi trường xung quanh, bao gồm nhiệt độ, độ ẩm và các yếu tố khác có thể ảnh hưởng đến hiệu suất của đồng hồ đo.
  2. Đảm bảo vị trí lắp đặt đủ mạnh mẽ để chịu được rung động và tác động từ dòng chảy của chất lỏng trong đường ống.
  3. Đối với các môi trường có nhiều nhiễu điện, cần lắp đặt các biện pháp chống nhiễu để đảm bảo tín hiệu đo được ổn định và chính xác cho đồng hồ đo hơi nóng này.
  4. Thực hiện các biện pháp bảo trì và vệ sinh định kỳ để đảm bảo hiệu suất lâu dài của đồng hồ đo và tránh tình trạng hỏng hóc do tắc nghẽn hoặc bám bụi.
  5. Luôn luôn tuân thủ hướng dẫn của nhà sản xuất về lắp đặt và sử dụng để đảm bảo hoạt động an toàn và hiệu quả của thiết bị.

dong_ho_do_hoi

Ứng dụng thực tế đồng hồ đo lưu lượng hơi nóng

Đồng hồ đo hơi nóng là một thiết bị đo lường không chỉ được ứng dụng phổ biến trong các ngành công nghiệp mà còn được sử dụng rộng rãi trong các lính vực y tế, sản xuất, môi trường và năng lượng,.... Dưới đây là cụ thể những hệ thống ứng dụng tiêu biểu nhất của loại đồng hồ đo lưu lượng điện tử này.

  • Được sử dụng trong các ngành sản xuất để kiểm soát quy trình. Chúng giúp đảm bảo rằng lưu lượng hơi được duy trì ổn định và chính xác, từ đó tối ưu hóa hiệu suất và chất lượng sản phẩm.
  • Trong các lĩnh vực y tế, đồng hồ đo hơi nóng cũng được sử dụng để đảm bảo điều kiện vệ sinh an toàn cho các dụng cụ y tế và vật liệu y tế. Trong sản xuất dược phẩm, chúng được sử dụng để kiểm soát các quy trình pha chế và làm sạch.
  • Được sử dụng để đo lượng hơi tiêu thụ trong các nhà máy điện và nhà máy nhiệt.
  • Sử dụng để giám sát và điều chỉnh quá trình sản xuất hóa chất, đặc biệt là trong việc kiểm soát nhiệt độ và áp suất trong các bồn phản ứng và thiết bị khác.
  • Đo lưu lượng hơi nóng để đảm bảo an toàn và hiệu quả cho các quy trình chưng cất, hấp thụ và khí hóa.
  • Đồng hồ đo hơi nóng này còn được sử dụng để kiểm tra lưu lượng khí đồng thời phát hiện rò rỉ trong các hệ thống quản lý môi trường.

Nên chọn mua đồng hồ đo hơi nóng ở đâu uy tín, giá tốt

Nếu bạn đang tìm kiếm các sản phẩm đồng hồ đo hơi nóng, khí, hoặc chất lỏng, việc lựa chọn nhà cung cấp phù hợp là một bước quan trọng để đảm bảo hiệu suất và độ chính xác trong quá trình vận hành.



Công ty TNHH TM & XNK HT Việt Nam là một đối tác đáng tin cậy để tìm kiếm các sản phẩm liên quan đến đo lường lưu lượng. Tại đâyt, các sản phẩm đều được chúng tôi nhập khẩu trực tiếp từ các thương hiệu nổi tiếng và uy tín trên thị trường như Sence – Đài Loan, Eromag – Hàn Quốc,....



logo_cong_ty_tnhh_tm__xnk_ht_viet_nam



Chúng tôi cam kết cung cấp sản phẩm đồng hồ đo hơi nóng chính hãng, chất lượng cao, với mức giá cạnh tranh và dịch vụ hậu mãi tốt nhất. Đội ngũ nhân viên kỹ thuật của chúng tôi sẽ luôn sẵn lòng hỗ trợ bạn trong quá trình chọn lựa, lắp đặt, và bảo trì sản phẩm.



Ngoài ra, chúng tôi cũng cam kết bảo hành các sản phẩm trong một khoảng thời gian từ 12 đến 18 tháng, tùy thuộc vào từng loại sản phẩm. Hãy liên hệ với chúng tôi ngay hôm nay để biết thêm thông tin và được tư vấn tốt nhất cho nhu cầu của bạn.

Top of Form

Một số sản phẩm Vortex Street Meter tại XNK HT Việt Nam

Một số sản phẩm đồng hồ đo hơi nóng tại Công ty XNK HT Việt Nam chúng tôi đang cung cấp như:

  • Đồng hồ đo lưu lượng hơi nóng Sence.
  • Đồng hồ đo lưu lượng hơi nóng Eromag.
  • Đồng hồ đo lưu lượng hơi bão hòa.
  • Đồng hồ đo lưu lượng khí.
  • Đồng hồ đo áp suất nồi hơi.
  • Đồng hồ đo hơi nóng màn hình liền.
  • Đồng hồ đo hơi nóng màn hình rời.
  • Đồng hồ đo lưu lượng hơi nóng điện tử có bù nhiệt.
