Đồng hồ đo lưu lượng hơi nóng

Đồng hồ đo lưu lượng hơi nóng

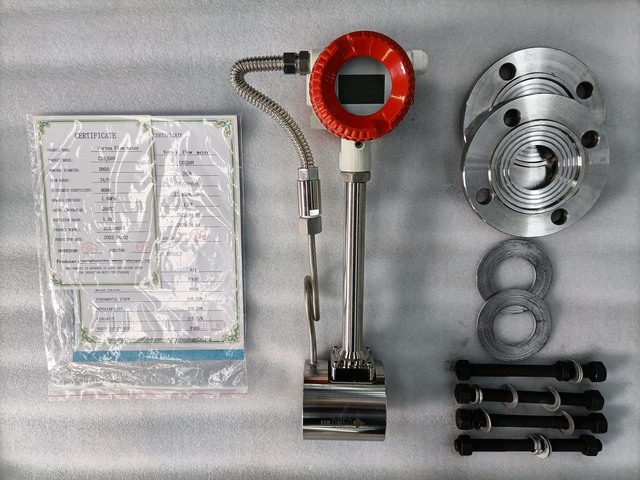

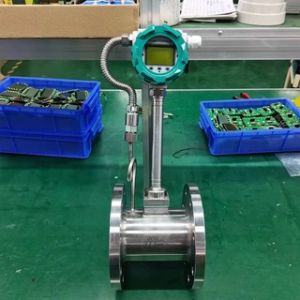

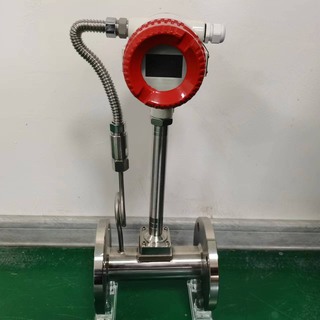

dong-ho-do-luu-luong-hoi-nong - ảnh nhỏ  1 dong-ho-do-luu-luong-hoi-nong - ảnh nhỏ 2 dong-ho-do-luu-luong-hoi-nong - ảnh nhỏ 3 dong-ho-do-luu-luong-hoi-nong - ảnh nhỏ 4 dong-ho-do-luu-luong-hoi-nong - ảnh nhỏ 5 dong-ho-do-luu-luong-hoi-nong - ảnh nhỏ 6 dong-ho-do-luu-luong-hoi-nong - ảnh nhỏ 7

Đồng hồ đo lưu lượng hơi nóng

Đánh giá 0 lượt đánh giá

10.000 VND

Thông số kỹ thuật đồng hồ đo lưu lượng hơi nóng

  • Mặt bích: SUS 316L.
  • Thân: SUS 304.
  • Kết nối: Bích BS.
  • Tiếp điểm: SUS316.
  • Điện áp: 24V.
  • Input: 4-20mA & RS485.
  • Output: 4-20mA & RS485.
  • Lớp lót đồng hồ: Lót cứng.
  • Nhiệt độ:-10 đến 450 °C.
  • Áp lực: 16bar.
  • Sử dụng: Hơi
  • Nhãn hiệu: SENCE, EROMAG.
  • Xuất xứ: Đài Loan, Hàn Quốc.

Trong thời đại hiện nay, việc đo lưu lượng hơi nóng trở thành một yếu tố quan trọng trong nhiều ngành công nghiệp. Do đó, đồng hồ đo lưu lượng hơi nóng được phát minh ra không chỉ giúp giám sát hiệu suất hoạt động của các hệ thống, mà còn đóng vai trò quan trọng trong việc đảm bảo an toàn và hiệu quả cho các quy trình sản xuất.



Trong bài viết này, chúng ta sẽ khám phá sâu hơn về công nghệ và ứng dụng của sản phẩm này, cũng như tầm quan trọng của chúng trong các ngành công nghiệp hiện đại.

Top of Form

Giới thiệu chung về đồng hồ đo lưu lượng hơi nóng

Đồng hồ đo lưu lượng hơi nóng, hay còn gọi là Vortex Flow Meter, đồng hồ đo hơi nóng điện tử, đóng vai trò không thể phủ nhận trong việc đo lường lưu lượng hơi nóng và hơi bão hòa trong các quy trình công nghiệp. Thiết bị này sử dụng công nghệ đo dạng xoáy và cảm biến điện tử để cung cấp các thông số chi tiết như lưu lượng tức thời và tổng lưu lượng. Màn hình điện tử trực quan giúp người sử dụng dễ dàng theo dõi và quản lý các thông tin cần thiết.



dong_ho_do_luu_luong_hoi_nong_1



Ngoài ra, đồng hồ đo hơi nóng điện tử không chỉ quan trọng trong việc giám sát hiệu suất hệ thống, mà còn là công cụ quan trọng để đo lường lượng hơi tiêu thụ và lượng hơi đang được sử dụng. Đối với các doanh nghiệp kinh doanh hơi nóng hoặc cung cấp dịch vụ liên quan đến lò hơi, đây là thiết bị không thể thiếu giúp họ cung cấp thông tin chính xác và đáng tin cậy cho khách hàng.



Công ty TNHH TM & XNK HT Việt Nam chúng tôi nhập khẩu trực tiếp và phân phối độc quyền các loại đồng hồ đo lưu lượng hơi nóng từ các đối tác uy tín như Hàn Quốc, Đài Loan. Sản phẩm được bảo đảm về độ chính xác, có đầy đủ chứng chỉ CO, CQ, Catalogue và chính sách bảo hành chính hãng, mang lại sự hài lòng tuyệt đối cho khách hàng khi sử dụng.

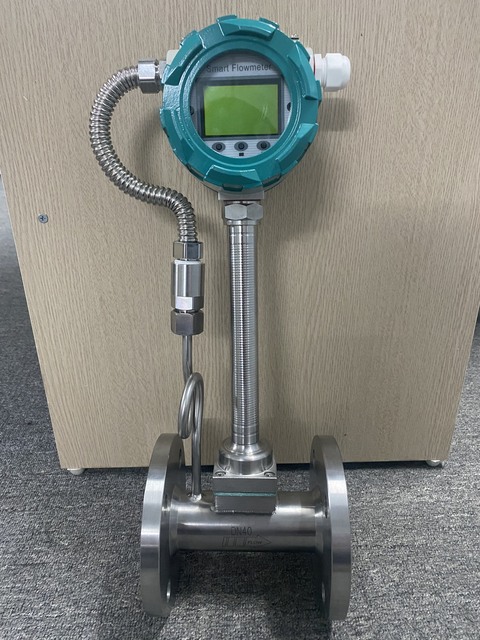

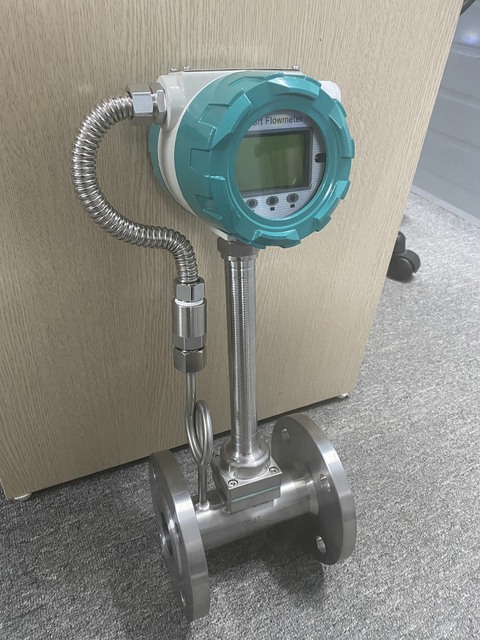

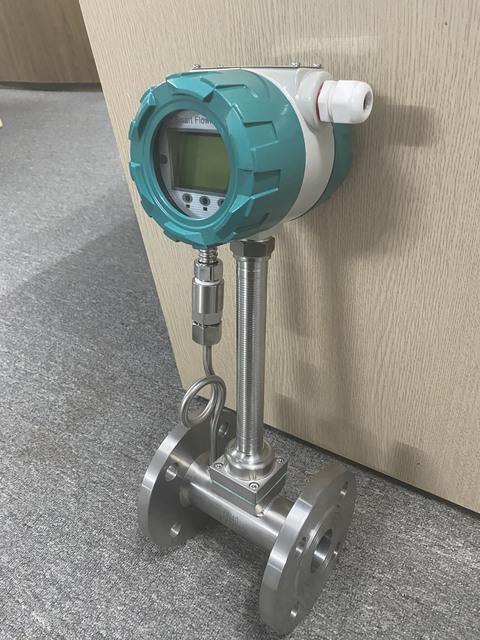

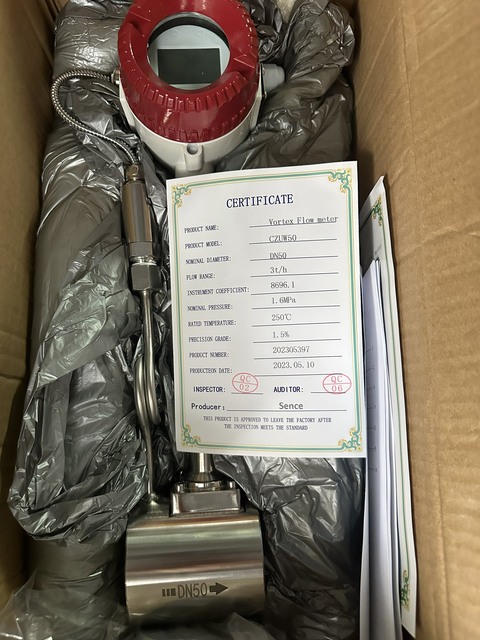

Hình ảnh thực tế đồng hồ đo hơi tại XNK HT Việt Nam

Sau đây, XNK HT Việt Nam xin mời quý khách hàng cùng tham khảo qua hình ảnh thực tế đồng hồ đo lưu lượng hơi nóng có bù nhiệt được chụp tại kho hàng của chúng tôi. Sản phẩm này được chúng tôi nhập khẩu trực tiếp từ nhà máy của Công ty TNHH Thiết bị Công nghiệp Sence (SENCE INDUSTRIAL EQUIPMENT CO., LTD).



dong_ho_do_luu_luong_hoi_nong_dien_tu_co_bu_nhiet



Thông qua hình ảnh này, khách hành có thể dễ dàng nhận biết được loại đồng hồ đo lưu lượng hơi nóng này có hình dạng như thế nào? Thiết kế ra sao? Và đặc điểm những chi tiết bên ngoài sản phẩm có sắc sảo hay không?

Đặc điểm nổi bật của đồng hồ đo hơi nóng

Đồng hồ đo lưu lượng hơi nóng đang dần trở thành một công cụ không thể thiếu trong việc kiểm soát và quản lý lưu lượng hơi nóng, hơi nước và hơi bão hòa trong các quy trình sản xuất và vận hành. Dưới đây là một số đặc điểm nổi bật của loại thiết bị đo lưu lượng này, mời các bạn cùng tham khảo qua nhé.

  • Được được thiết kế với cảm biến và công nghệ đo tiên tiến, đảm bảo độ chính xác và ổn định cao trong việc đo lượng lưu lượng của các loại hơi và chất lỏng.
  • Loại đồng hồ này thường được thiết kế với giao diện người dùng thân thiện và các tính năng điều chỉnh linh hoạt, giúp người sử dụng dễ dàng cài đặt và vận hành. Qua đó giúp giảm thiểu thời gian và chi phí đào tạo, đồng thời tăng cường hiệu suất và sự linh hoạt trong quá trình vận hành.
  • Đồng hồ đo lưu lượng hơi nóng được chế tạo từ vật liệu chịu nhiệt và chống ăn mòn như inox cao cấp. Giúp nó hoạt động ổn định và đáng tin cậy trong môi trường có nhiệt độ cao, áp suất cao, và các yếu tố môi trường khắc nghiệt khác như hóa chất và dầu mỡ.
  • Khi có sự thay đổi về nhiệt độ và áp suất của hơi hoặc khí, đồng hồ đo lưu lượng Vortex thường được trang bị tính năng tự động bù nhiệt và áp suất, giúp đảm bảo dòng đo luôn ổn định và chính xác.
  • Có thể hoạt động trong điều kiện nhiệt độ cao lên đến 450ºC và áp suất lên đến 16 - 25 bar, phù hợp với các ứng dụng yêu cầu môi trường làm việc khắc nghiệt.
  • Sự đa dạng về kích thước giúp cho thiết bị có thể dễ dàng lắp đặt và sử dụng trên nhiều đường ống có kích thước khác nhau, tối ưu hóa hiệu suất của hệ thống.

Top of Form

Đồng hồ đo lưu lượng hơi nóng được ứng dụng ở đâu

Các ứng dụng của đồng hồ đo lưu lượng hơi nóng rất đa dạng và phong phú, từ các ngành công nghiệp sản xuất đến các ứng dụng nghiên cứu và phát triển. Dưới đây là một số hệ thống tiêu biểu nhất mà thiết bị đo lưu lường này thường được sử dụng. Cùng tham khảo qua để xem đó là những hệ thống nào nhé.



ung_dung_dong_ho_do_luu_luong_hoi_nong

  • Trong các nhà máy sản xuất nhiệt và năng lượng, đồng hồ Vortex được sử dụng để giám sát và điều chỉnh lượng khí đốt cần thiết để duy trì hiệu suất và an toàn của các lò hơi lớn. Bằng cách đo lường lưu lượng khí đốt, các nhà máy có thể điều chỉnh lượng nhiên liệu cần thiết để đạt được hiệu suất sản xuất tối ưu.
  • Trong lĩnh vực công nghệ, đồng hồ đo lưu lượng hơi nóng được sử dụng để đo lượng khí sử dụng trong quá trình sản xuất chất bán dẫn. Việc đo lường chính xác này là cực kỳ quan trọng để đảm bảo chất lượng và hiệu suất của sản phẩm cuối cùng.
  • Trong môi trường làm việc nhà máy hạt nhân, việc kiểm soát và giám sát lượng không khí là rất quan trọng để đảm bảo an toàn. Và đồng hồ đo lưu lượng hơi nóng được sử dụng để lấy mẫu và kiểm tra lượng không khí trong các khu vực làm việc và xác định mức độ an toàn.
  • Trong các quy trình sản xuất và vận hành trong ngành công nghiệp hóa học và hóa dầu, việc sử dụng đồng hồ đo lưu lượng Vortex này cũng là cần thiết để đảm bảo an toàn và hiệu suất của quy trình.
  • Ứng sử dụng trong các phòng thí nghiệm để đo lường và nghiên cứu các tính chất của khí. Việc đo lường chính xác này là cần thiết để đảm bảo tính chính xác và đáng tin cậy của dữ liệu nghiên cứu và phát triển.
  • Đồng hồ đo lưu lượng hơi nóng được sử dụng để kiểm tra lưu lượng khí và phát hiện rò rỉ trong các hệ thống quản lý môi trường,. Bởi vệc kiểm tra và giám sát lưu lượng khí gas và phát hiện rò rỉ là rất quan trọng, giúp đảm bảo sự an toàn và bảo vệ môi trường.

Cấu tạo và nguyên lý hoạt động của đồng hồ đo hơi

Tiếp theo đây, để giúp quý khách hàng có thể hiểu sâu hơn về dòng sản phẩm đồng hồ đo lưu lượng hơi nóng này. Chúng ta sẽ bắt đầu đi tìm hiểu về các bộ phận cấu tạo nên nó cũng như tìm hiểu xem cách mà loại thiết bị này hoạt động là như thế nào. Bắt đầu thôi.

Các bộ phận cấu tạo nên đồng hồ đo lưu lượng hơi nóng

Trước tiên về phần cấu tạo thì đối với một sản phẩm đồng hồ đo lưu lượng hơi nóng hoàn chỉnh sẽ được cấu tạo từ 2 phần chính đó là: Phần đầu đồng hồ và phần thân đồng hồ. Tuy nhiên, đối với từng phần của đồng hồ này lại được tạo nên từ nhiều bộ phận nhỏ khác, cùng tìm hiểu ngay sau đây để rõ hơn nhé.



cau_tao_dong_ho_do_luu_luong_hoi_nong



Phần đầu đồng hồ đo lưu lượng hơi nóng:

  1. Lớp vỏ:
    • Lớp vỏ bên ngoài đồng hồ đo lưu lượng hơi nóng này thường được làm từ hợp kim nhôm với lớp sơn Epoxy để tăng tính bền và khả năng chống ăn mòn.
    • Thiết kế vỏ đảm bảo khả năng chịu được điều kiện môi trường khắc nghiệt như nhiệt độ cao, độ ẩm và các điều kiện thời tiết xung quanh vị trí lắp đặt thiết bị.
  2. Bảng mạch điều khiển:
    • Bảng mạch chứa chip vi xử lý trung tâm (MCU) và các linh kiện điện tử khác, như biến trở, tụ, và diode.
    • Thiết kế bảng mạch cần đảm bảo tính linh hoạt, độ bền và ổn định trong môi trường làm việc.
    • Phím điều chỉnh lưu lượng được gắn trên bảng mạch để người dùng có thể điều chỉnh các thiết lập liên quan đến đo lường.
  3. Màn hình hiển thị LED LCD:
    • Màn hình được làm dạng LED LCD để hiển thị các thông số liên quan đến quá trình đo lường.
    • Các thông số bao gồm lưu lượng tức thời, tổng lưu lượng, nhiệt độ, áp suất và các trạng thái hoạt động của đồng hồ đo lưu lượng hơi nóng.
    • Hiển thị số hoặc đồng hồ kỹ thuật số giúp người sử dụng dễ dàng theo dõi và đánh giá dữ liệu.
  4. Bảng chân đấu nối:
    • Bảng chân đấu nối chứa các cổng kết nối tín hiệu và nguồn điện, bao gồm cả chân đấu nối nguồn, chân đấu nối đất và các cổng tín hiệu khác nhau.
    • Các chân nối được thiết kế dạng vặn ren hoặc kẹp clamp để đảm bảo kết nối chắc chắn và an toàn.

Thân đồng hồ đo lưu lượng hơi nóng:

  1. Vật liệu:
    • Thân đồng hồ thường được chế tạo từ vật liệu kim loại thép không gỉ như inox SUS304 hoặc SUS316.
    • Sự lựa chọn vật liệu kim loại giúp đảm bảo tính bền vững, chịu được áp suất và nhiệt độ cao trong quá trình đo lường.
  2. Ống đo:
    • Phần ống đo của đồng hồ đo lưu lượng hơi nóng là một đoạn ống rỗng chứa cảm biến đo lưu lượng, được làm từ inox304 hoặc inox316.
    • Thanh chắn ngang được gắn ở giữa ống đo giúp chia lưu chất và tạo ra đường xoáy Karman Vortex, từ đó cải thiện độ chính xác của đo lường.
  3. Bộ cảm biến:
    • Bộ cảm biến được đặt trong thân đồng hồ đo lưu lượng Vortex, có chức năng phát hiện lưu lượng và chuyển đổi thành tín hiệu điện tử.
    • Cảm biến được thiết kế để đảm bảo độ nhạy cao và độ chính xác trong quá trình đo lường.
  4. Thanh chắn buff:
    • Thanh chắn Buff là một thanh inox hình tròn dẹp được sử dụng để chia lưu chất và tạo ra đường xoáy Karman Vortex.
    • Đường xoáy Karman Vortex làm tăng độ chính xác của quá trình đo lường bằng cách tạo ra các biến đổi trong dòng chảy của chất lỏng.

Cách mà đồng hồ đo lưu lượng Vortex hoạt động

Để vận hành đồng hồ đo lưu lượng hơi nóng, cần cung cấp nguồn điện phù hợp. Thường là những nguồn điện trực tiếp như 12v, 24v hoặc sử dụng PIN 3.6V. Khi có lưu lượng hơi đi qua, dòng chảy hơi sẽ va chạm trực tiếp vào thanh chắn buff, tạo ra các xoáy Karman. Đồng thời cảm biến gắn trên thanh chắn này thu thập tần số xoáy và chuyển đổi chúng thành tín hiệu điện.



dong_ho_do_hoi



Tín hiệu điện được gửi đến bộ xử lý trung tâm, nơi các dữ liệu được tính toán và hiển thị trên màn hình hiển thị LCD của đồng hồ. Các kết quả cũng được đưa ra dưới dạng tín hiệu Analog 4-20mA, Modbus RS485, RS232, HART, hoặc tín hiệu xung. Giúp người tiêu dùng điều khiển các thiết bị khác như PLC, máy bơm và van điều khiển sao cho phù hợp.



Tính chính xác và độ ổn định của đồng hồ đo lưu lượng hơi nóng là kết quả của việc tính toán chính xác và xử lý tín hiệu từ cảm biến, cũng như đáp ứng linh hoạt với các điều kiện môi trường và lưu lượng khác nhau.

Những lưu ý khi sử dụng đồng hồ đo lưu lượng hơi nóng

Để đồng hồ đo lưu lượng hơi nóng có thể hoạt động và làm việc ổn định cũng như hiển thị một kết quả đo lượng chính xác nhất thì người tiêu dùng cần nên lưu ý một số điều sau đây:



dong_ho_do_luu_luong_hoi

  1. Cần nên lựa chọn kích thước của đồng hồ sao cho khớp với kích thước của đường ống sử dụng mà chúng ta cần đo lưu lượng hơi trong đó.
  2. Cung cấp đúng nguồn điện áp được chỉ định vào phần đầu hiển thị của đồng hồ.
  3. Để đảm bảo độ chính xác và ổn định của đồng hồ đo lưu lượng hơi nóng, cần lắp đặt nó trong các hệ thống không gây rung lắc. Sự rung lắc có thể dẫn đến độ sai số cao và đo không chính xác.
  4. Trong khi lắp đặt cần tránh những nơi có nguy cơ nhiễu tín hiệu, như gần biến áp hoặc động cơ điện. Sự nhiễu này cũng có thể làm giảm độ chính xác của đo lường.
  5. Để chống nhiễu, đồng hồ đo lưu lượng Vortex cần được nối đất theo tiêu chuẩn. Việc này giúp loại bỏ hoặc giảm thiểu tác động của nhiễu tín hiệu đến độ chính xác của đo lường.
  6. Trong các hệ thống lắp đặt ngoài trời, cần có mái che chắn để đảm bảo không có nước vào bên trong bộ điện. Bởi vì nước có thể gây hỏng hóc hoặc làm giảm hiệu suất của đồng hồ.
  7. Trong hệ thống đường ống dẫn nhiên liệu, hơi, khí, hoặc chất lỏng, cần đảm bảo rằng chúng sạch và không chứa tạp chất bẩn. Tạp chất có thể gây tắc nghẽn hoặc làm giảm độ chính xác đo lường của đồng hồ đo lưu lượng hơi nóng này.

Tại sao nên sử dụng đồng hồ đo lưu lượng Vortex

Sử dụng đồng hồ đo lưu lượng hơi nóng mang lại nhiều lợi ích quan trọng trong các ứng dụng công nghiệp:

  1. Giúp đo lường và kiểm soát chính xác lượng hơi nước tiêu thụ trong các quá trình sản xuất. Từ đó tối ưu hóa quá trình sản xuất, đảm bảo rằng chỉ có lượng hơi cần thiết được sử dụng, giúp tiết kiệm năng lượng và nguyên vật liệu.
  2. Bằng việc kiểm soát chính xác lượng hơi nước tiêu thụ, đồng hồ đo lưu lượng hơi nóng giúp tăng hiệu suất và năng suất của các quá trình sản xuất.
  3. Điều khiển hợp lý lượng hơi nước sử dụng cũng giúp giảm chi phí vận hành và bảo trì của hệ thống. Bằng cách này, việc sử dụng đồng hồ đo lưu lượng hơi là một đầu tư có hiệu quả trong việc giảm chi phí vận hành toàn bộ hệ thống.
  4. Đồng hồ Vortex cũng có vai trò bảo vệ thiết bị khỏi quá tải, quá áp và quá nhiệt. Bằng cách kiểm soát lưu lượng hơi nước đi qua, nó giúp đảm bảo rằng các thiết bị hoạt động trong phạm vi tải trọng an toàn và hiệu quả.
  5. Có nhiều loại đồng hồ đo lưu lượng hơi nóng khác nhau, từ đo lưu lượng xoắn ốc, siêu âm, điện từ đến Coriolis. Cho phép lựa chọn loại đồng hồ phù hợp với yêu cầu cụ thể của ứng dụng và điều kiện hoạt động của hệ thống.
  6. Có thể lắp đặt thiết bị đo lưu lượng hơi này lên trên đường ống sử dụng với 2 dạng kết nối. Chủ đạo vẫn là kiểu kết nối mặt bích thông dụng nhưng trong một số trường hợp đặc biệt thì còn có thể sử dụng loại đồng hồ đo hơi với kiểu kết nối dạng kẹp ( Wafer ).

Địa chỉ cung cấp đồng hồ đo lưu lượng hơi nóng uy tín, chính hãng

Nếu bạn đang cần sử dụng các loại đồng hồ đo lưu lượng hơi nóng, khí, hơi nước hoặc lưu lượng chất lỏng. Việc chọn mua sản phẩm phù hợp là điều rất quan trọng để đảm bảo hiệu suất và độ chính xác trong quá trình vận hành hệ thống của bạn.



Công ty TNHH TM & XNK HT Việt Nam chúng tôi là một địa chỉ đáng tin cậy cho việc tìm kiếm các sản phẩm liên quan đến đo lường lưu lượng này. Chúng tôi đặc biệt nhập khẩu trực tiếp các sản phẩm từ Hàn Quốc, Đài Loan, với các thương hiệu nổi tiếng như Sence, Eromag, đảm bảo uy tín đã được khẳng định trên thị trường.



dong_ho_do_luu_luong_vortex



Chúng tôi cam kết cung cấp cho khách hàng các sản phẩm chính hãng, có chất lượng cao, với mức giá cạnh tranh và dịch vụ hậu mãi tốt nhất. Quý khách hàng có thể liên hệ trực tiếp với chúng tôi để được tư vấn và hỗ trợ chọn lựa sản phẩm đồng hồ đo lưu lượng hơi nóng phù hợp nhất với nhu cầu của mình.



Ngoài ra, chúng tôi cũng cam kết bảo hành sản phẩm trong thời gian từ 12 đến 18 tháng, tùy thuộc vào từng loại thiết bị. Đội ngũ kỹ thuật viên của chúng tôi sẽ luôn sẵn sàng hỗ trợ bạn trong quá trình lắp đặt, vận hành và bảo trì sản phẩm.



>>> Xem thêm: Đồng hồ đo hơi nóng.
