Van cân bằng là gì? Cách điều chỉnh và nguyên lý làm việc

1. Van cân bằng là gì?

Van cân bằng là một loại van dùng để cân bằng áp suất giữa các nhánh hoặc giữa các FCU. Van cân bằng được chia làm 2 loại chính là van cân bằng cơ và van cân bằng tự động.Van này được lắp đặt ở đường cung cấp hoặc đường trở về trong hệ thống
Van được sử dụng để điều chỉnh lưu lượng và áp lực (cân bằng thủy lực) trên hệ thống phân phối. Van cân giúp chúng ta đo và cài đặt lưu lượng, áp lực theo yêu cầu đề ra.
Van đo và điều chỉnh lưu lượng, áp suất để cân bằng thuỷ lực giữa các nhánh trong hệ thống, ngoài ra van còn giúp chúng ta tính toán lưu lượng và tổn thất áp suất, giúp cài đặt giá trị của các nhánh trong hệ thống cà cân bằng thuỷ lực dễ dàng

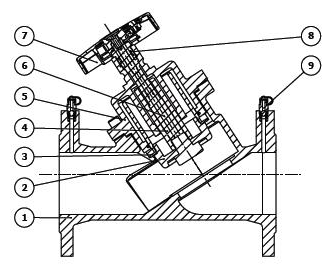

2. Cấu tạo chung của van cân bằng

1- Thân van
2- Lõi van - Cốt van
3- Ốc ghim van - Niêm phong
4- Trục van
5- Nắp van
6- Thanh cốt lõi
7- Tay vặn hình vô lăng
8- Trục liên kết tay vặn
9- Điểm đo

3. So sánh van cân bằng tự động và van cân bằng bằng tay

1. Van cân bằng tự động

- Đo chính xác hơn và không phải điều chỉnh
- Chi phí điện năng cho hệ thống ít
- Hiệu suất hoạt động cao hơn
- Ít tổn thất áp suất
- Không cần máy đo lưu lượng hoặc đồng hồ đo áp suất
- Dễ bám cặn, khó kiểm tra chênh áp, không có chức năng đóng
- Không thể điều chỉnh nhiệt độ
- Chi phí cao

2. Van cân bằng cơ

- Đòi hỏi nhân viên có kĩ thuật vận hành, điều chỉnh
- Chi phí đầu tư thấp hơn
- Có thể điều chỉnh
- Tổn thất áp suất cao hơn van cân bằng tự động
- Không bị bám cặn, có thể kiểm tra áp suất chênh lệch
- Có chức năng mở, xả, đóng
- Thường được lắp với đồng hồ đo lưu lượng hoặc đồng hồ đo áp

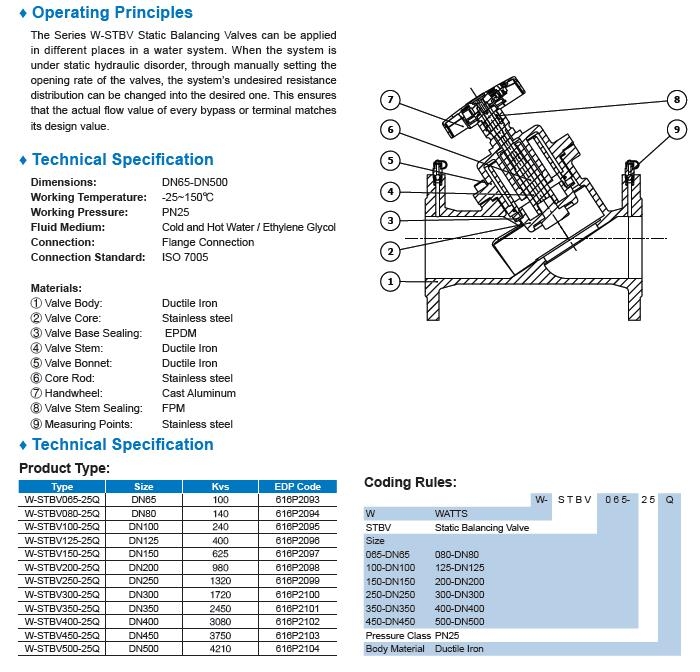

4. Thông số kĩ thuật của van cân bằng

5. Video nguyên lí hoạt động

Mời các bạn xem video dưới đây để hiểu hơn về nguyên lí hoạt động của van cân bằng
