Ký hiệu phi là gì, ký hiệu DN là gì, ký hiệu DE là gì?

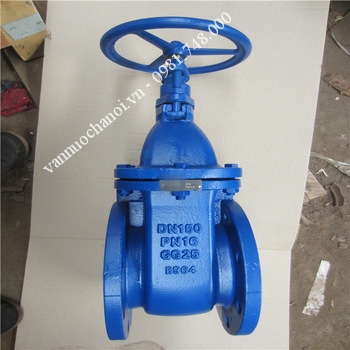

Đuờng kính ống, van và các ký hiệu đo đường kính

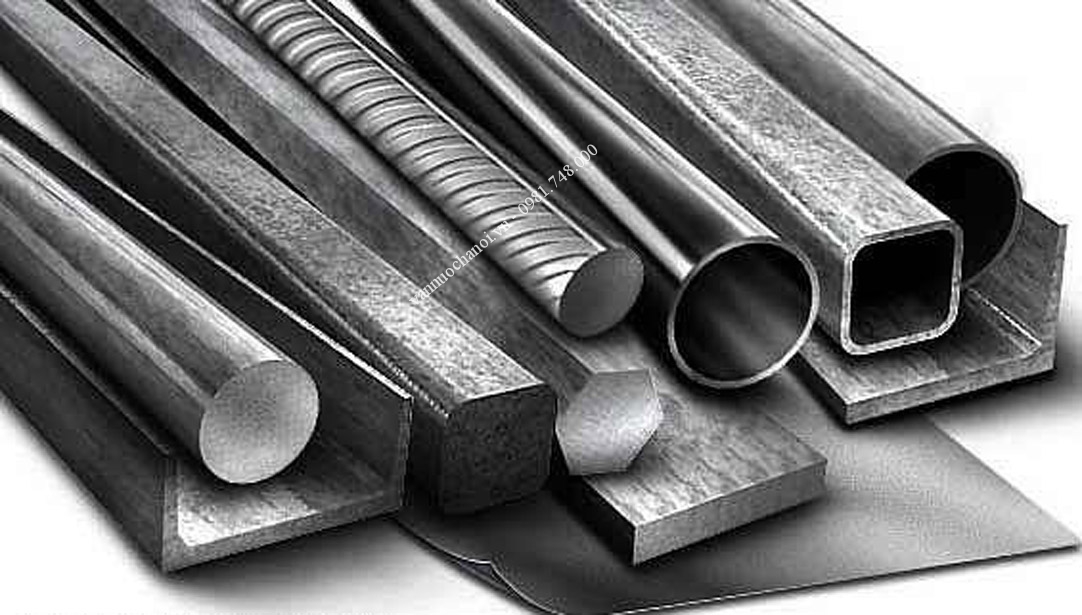

Nói chung, đường kính của ống có thể được chia thành đường kính ngoài, đường kính trong và đường kính danh nghĩa. Đường kính ngoài của ống làm bằng ống liền mạch được biểu thị bằng chữ D, tiếp theo là kích thước và độ dày thành của đường kính ngoài. Ví dụ, ống thép liền mạch có đường kính ngoài 108, độ dày thành 5MM, được biểu thị bằng D108 * 5. Nó cũng được biểu thị bằng đường kính ngoài, chẳng hạn như De63. Các loại khác như ống bê tông cốt thép, ống gang, ống thép mạ kẽm, v.v. được chỉ định bởi DN. Trong bản vẽ thiết kế, đường kính danh nghĩa thường được sử dụng để chỉ đường kính danh nghĩa để thuận tiện cho thiết kế, sản xuất và bảo trì. Một tiêu chuẩn , còn được gọi là đường kính danh nghĩa , là tên đặc điểm kỹ thuật của đường ống (hoặc khớp nối). Đường kính danh nghĩa của ống không bằng đường kính trong và đường kính ngoài của nó.

Ký hiệu phi là gì?

Phi là phương pháp biểu thị đường kính của hình tròn có xuất xứ từ Hy Lạp. Phi được ký hiệu là ( Φ ). Phi là thuật ngữ được dân kỹ thuật, kỹ sư công trình thường dùng.

Ví dụ như muốn biểu thị Φ 27 => đường kính của nó là 27mm.

Có một số nơi người ta cũng dùng D để biểu thị đường kính.

Ký hiệu Inch là gì?

Inch là đơn vị chiều dài được sử dụng ở Vương quốc Anh (Khối thịnh vượng chung) và các thuộc địa cũ của của Anh, thường là 1inch = 2,54cm, trong hệ thống của Anh, 12 inch là 1 feet , 36 inch là 1 yard. Là đơn vị đo độ chéo của vật thể cần đo. Vào thế kỷ 14, Vua Edward II đã ban hành "inch pháp lý tiêu chuẩn". Nguyên tắc là: chọn ba hạt lớn nhất từ giữa tai lúa mạch và sắp xếp chúng thành một hàng dài một inch.

Inch thường được dùng cho các tiêu chuẩn công nghiệp và là một đơn vị đo tương ứng với đường kính danh nghĩa DN.

Ký hiệu DN là gì?

DN là đường kính danh nghĩa. Là đường kính phổ quát của các loại ống và phụ kiện đường ống khác nhau. Đường kính danh nghĩa là một số nguyên được làm tròn thuận tiện để tham khảo và nó chỉ có mối quan hệ chặt chẽ với kích thước xử lý. Các đường ống và phụ kiện đường ống có cùng đường kính danh nghĩa có thể được kết nối với nhau và có thể thay thế cho nhau. Nó không phải là đường kính bên ngoài hoặc bên trong của ống theo nghĩa thực tế, mặc dù giá trị của nó gần hơn hoặc bằng với đường kính bên trong của ống.

Ví dụ: ống thép hàn có thể được chia thành ống thép có thành mỏng, ống thép thông thường và ống thép dày theo độ dày của chúng. Đường kính danh nghĩa của nó không phải là đường kính ngoài hoặc đường kính trong, mà là kích thước danh nghĩa gần bằng đường kính trong của ống thép thông thường. Mỗi đường kính danh nghĩa tương ứng với một đường kính bên ngoài và giá trị của đường kính bên trong thay đổi theo độ dày.

Ký hiệu DE là gì?

DE là thuật ngữ để biểu thị đường kính ngoài của ống. Thông thường DE ít được sử dụng thay vào đó là sử dụng DN để dán nhãn ống thép hàn, và hiếm khi sử dụng De để dán nhãn ống mà không liên quan đến độ dày của tường, tuy nhiên, dán nhãn ống nhựa là một vấn đề khác, nó vẫn liên quan đến thói quen trong ngành.

Ví dụ:

DN20 De25X2,5mm

DN25 De32X3mm

DN32 De40X4mm

DN40 De50X4mm

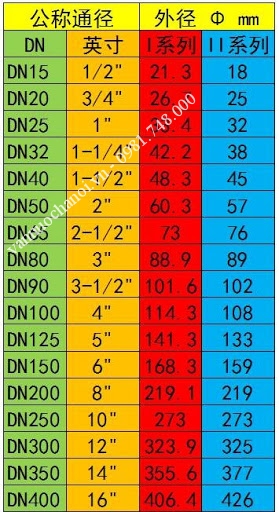

Bảng quy đổi Φ sang DN, DE

Cùng tham khảo bảng quy đổi sau để tham khảo thêm
